Welrok D2: настройки, задержки и различия инструкций

Как прочитать меню Welrok D2, отличить задержку возврата от времени отключения и сверить документ с аппаратом. Заводское изображение, учебные примеры и рабочий черновик для проекта щита.

Сначала проверьте модель и документ

Перепишите полное обозначение: например, Welrok D2-63. Число относится к исполнению по току, а суффикс TN в названии этой линейки означает транзит нейтрали. Это обозначение функции аппарата, по нему нельзя определить систему заземления здания. Корпуса D2 и D2 TN нужно сверять с разными схемами подключения.

Сохраните маркировку, дату выпуска, серийный номер и обозначение комплектного паспорта. В рассматриваемом паспорте для просмотра прошивки указано удержание «i» в течение 6 секунд. Обозначение прошивки на экране и редакция PDF — разные сведения; совпадение нужной пары при сомнении подтверждают у производителя. Снимать крышки щита и открывать доступ к токоведущим частям ради фотографии не нужно.

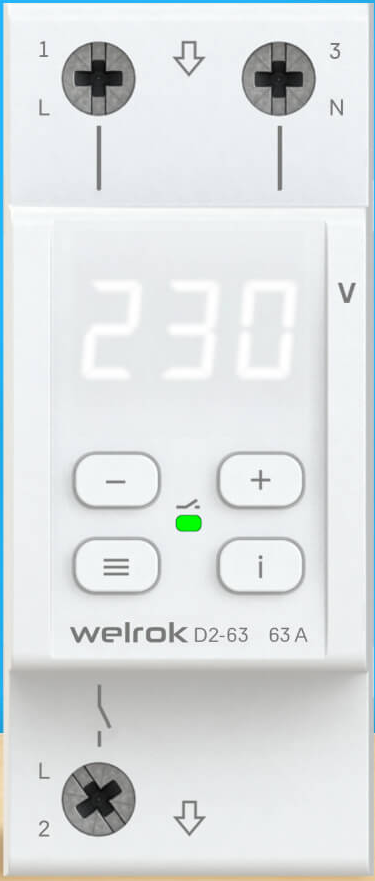

Рассмотреть Welrok D2-63 целиком

Почему в инструкциях встречаются разные числа

В PDF с обозначением vCG.1.01.3 250918 заводской верхний предел — 253 В, нижний — 198 В. В расширенной веб-инструкции Welrok, прочитанной при подготовке материала, верхнее заводское значение — 242 В. Различаются и границы временных зон Pro. Это расхождение источников; по нему нельзя самостоятельно присвоить вашему реле определённую прошивку.

Если инструкция из коробки отличается, запишите обе редакции и конкретное расхождение. Не сбрасывайте аппарат на заводские настройки ради выяснения версии: сброс изменяет действующие параметры, а соответствие документов всё равно не доказывает. Пределы выбирают по требованиям защищаемого оборудования и условиям проекта; заводское значение само по себе не является такой проверкой.

Как читать панель и не изменить значение случайно

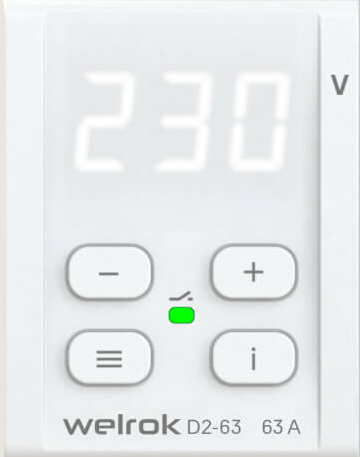

Увеличить кнопки и маркировку

Из режима отображения напряжения одно нажатие «+» вызывает верхний предел, «−» — нижний. Кнопкой «≡» выбирают пункт меню; «i» служит для просмотра журнала. В выбранном паспорте изменение параметра становится доступным после второго нажатия «+» или «−», а через 10 секунд после нажатия экран возвращается к напряжению. Перед действиями на своём реле сверяйте порядок с его инструкцией.

Сначала сохраните прежние значения. Повторное чтение меню после согласованного изменения подтверждает запись настройки, но не измеряет время отключения и не проверяет всю защиту. Для знакомства с функциями используйте учебные переключатели этой статьи: они ничего не отправляют на устройство.

Восемь пунктов меню: назначение и ограничения

Все диапазоны и заводские значения в таблице относятся только к PDF vCG.1.01.3 250918. Пределы напряжения вызываются отдельно: в этом документе нижний регулируется в диапазоне 100–210 В, верхний — 230–280 В.

Для холодильной техники изготовитель реле приводит задержку 120–180 секунд. Требуемый перерыв до повторного пуска уточняют в документации самого холодильника или другого компрессорного оборудования. Для выбора важны одновременно продолжительность паузы и событие, от которого она считается.

tAr и tAo: одинаковые 120 секунд, разное ожидание

tAr начинает отсчёт после восстановления допустимого напряжения. tAo учитывает время с момента отключения реле: длительность аварии входит в паузу. Даже если время tAo истекло, недопустимое напряжение не разрешает включить нагрузку.

Возьмём условный пример: ton = 120 с, нагрузка отключена в момент 0, допустимое напряжение восстановилось на 40-й секунде и дальше стабильно. Условие гистерезиса уже выполнено; перегрева и блокировки rEP нет. Сравним только начало отсчёта.

Гистерезис hiS задаётся в вольтах, не в секундах. В учебном примере с верхним порогом 250 В и hiS = 5 В условие возврата смещается в область 245 В. Это ещё не обещание немедленного включения: остаются задержка и возможные блокировки. Эти числа иллюстрируют разницу параметров, а не рекомендуют порог вашему оборудованию.

Pro меняет время реакции, а не уровень качества защиты

Включение Pro допускает выдержку перед отключением в некоторых зонах. Для выбранного PDF при превышении заданного верхнего предела в области 230–276 В указаны 0,5 с, выше 276 В — не более 0,03 с. При падении ниже заданного нижнего предела в области 184–210 В указаны 10 с, в области 161–184 В — время LUt, ниже 161 В — не более 0,03 с.

Зоны описывают реакцию после выхода за установленный предел. Они не подменяют сами уставки. При выключенном Pro в этом PDF LUt относится к провалам в области 100–210 В. Из таблицы нельзя достраивать поведение ровно на стыке зон или алгоритм другой прошивки. Если соответствие вашего аппарата документу не установлено, сохраните вопрос для изготовителя.

Отложенное отключение может уменьшать число перерывов питания, но его допустимость зависит от защищаемой нагрузки. Общее название Pro не является основанием включить его для всей техники. Заявленный метод TrueRMS тоже сам по себе не подтверждает совместимость реле и всех нагрузок с любым инвертором или ИБП.

Что проверить перед включением реле в проект щита

Для обычного D2 в выбранном паспорте назначение выводов такое: 1 — вход L, 2 — выход L к нагрузке, 3 — N питания реле. Сверьте эти номера с общим видом аппарата выше. Нейтраль нагрузки у этого исполнения не проходит транзитом через реле; клемма N обычного D2 не служит силовым распределительным узлом.

У D2 TN в паспорте есть вариант с транзитом нейтрали: вход N — 3, выход N — 4. Поэтому рисунок трёхклеммного D2 нельзя переносить на TN и обратно. У опубликованных изображений разных выпусков встречается и другая нумерация. Для монтажа должны одновременно совпасть модель, обозначения L/N, номера на корпусе и применимый паспорт; расхождение сначала выясняют.

Паспорт размещает реле в разрыве фазного проводника после защиты от сверхтоков. Контроль напряжения не заменяет автомат от короткого замыкания и перегрузки или необходимую дифференциальную защиту. Назначение автоматического выключателя, УЗО и дифавтомата разобрано отдельно; параметры защиты цепи Welrok по этому сравнению не выбирают.

У D2-63 номинальные 63 А в паспорте относятся к категории AC-1. Значение 80 А указано как максимальное на 10 минут, а не разрешение постоянно нагружать реле таким током. Для двигателя и другой нагрузки условия коммутации проверяют отдельно; делением 63 на 80 нельзя получить допустимый cos φ. Сечение проводников, защиту и потребность во внешнем коммутационном аппарате определяют в проекте.

Для размещения в щите документ указывает два модуля по 18 мм на DIN-рейке 35 мм. Геометрическое наличие места ещё не подтверждает условия работы и подключения. Монтаж выполняет квалифицированный электрик при отключённом питании и проверке отсутствия напряжения. Здесь нет пошагового монтажа или универсального момента затяжки для любой ревизии.

Напряжение восстановилось, а нагрузка отключена

Сначала сохраните показание экрана и запись журнала. Возможны продолжающаяся ton, условие гистерезиса или блокировка — по одному числу напряжения неисправность реле не устанавливают.

Журнал рассчитан на 100 аварий; n0 — последняя запись. Сведения сохраняют до очистки или сброса. Журнал реле помогает установить последовательность наблюдений, но не является полноценным измерением качества электроэнергии и не доказывает причину отклонения в сети.

Собственные замеры скорости, потребляемого тока и внутренней конструкции конкретного выпуска требуют отдельного образца и протокола. Паспортные времена выше не названы результатами таких испытаний.

Сохраните данные Welrok для проекта щита

Карточка ниже связывает аппарат с документом, текущими настройками и требованиями защищаемой техники. Записывайте уже известные сведения; ради заполнения не создавайте аварийные режимы. Неизвестное можно отметить явно. Числовые ограничения полей проверяют формат записи, а не допустимость уставки.

После подключения приложения и входа эта карточка сможет стать основой ведомости настроек, списка вопросов и документа для скачивания в составе проекта. Сейчас работают локальное сохранение, восстановление и удаление черновика; автоматический перенос этой формы не подключён, данные туда не отправляются. Персональный расчёт и назначение уставок эта форма не выполняет.
