Разбираем панель, пороги и задержки TOVPD1-60-EC по доступным документам. Показываем, где данные расходятся и почему их нельзя автоматически перенести на ваш аппарат.
У TOVPD1-60-EC сначала проверяют документ, затем обсуждают настройки. В доступных описаниях расходятся исходные значения, диапазоны и состав меню. Ни цифра «60», ни похожая панель не устанавливают прошивку и допустимую нагрузку вашего аппарата.
Этот материал — разбор документов и обозначений. Собственного образца с установленной ревизией и протоколом испытаний у нас нет. Ниже можно понять назначение A1–A15, увидеть противоречия в описаниях и сохранить карточку для проекта щита. Готовые уставки для дома и монтажная схема по этим данным не назначаются.
Панель: что видно и чего она не доказывает

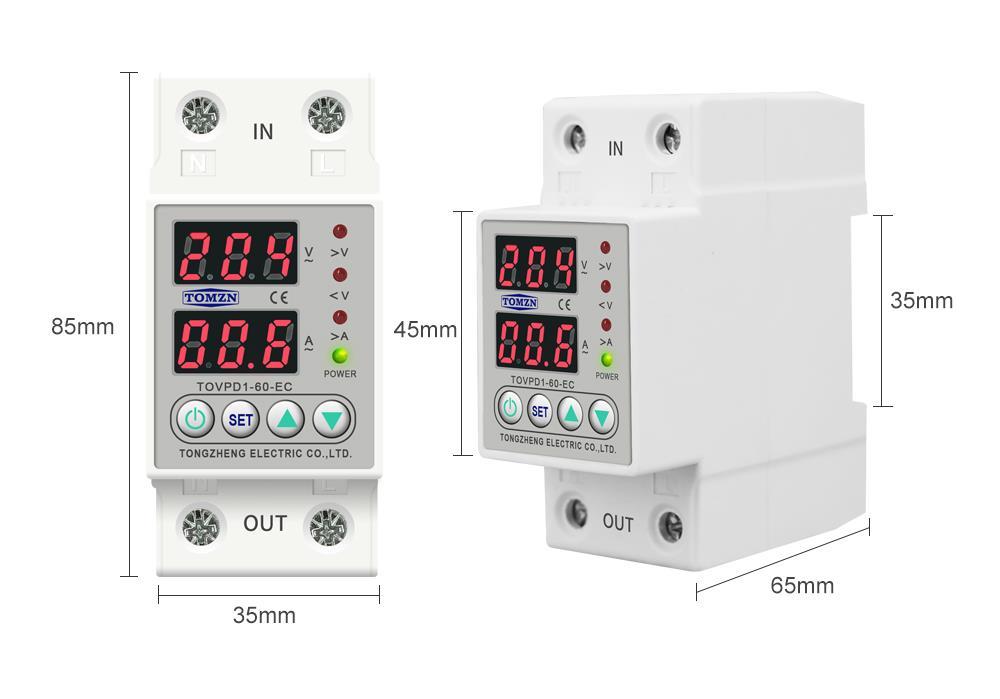

На изображении изготовителя показаны две строки дисплея: верхняя подписана V, нижняя — A. Справа расположены индикаторы >V, <V, >A и POWER. Под дисплеем читается TOVPD1-60-EC, ниже находятся четыре кнопки: питание, SET и две стрелки.
POWER не следует считать показанием выходного напряжения или доказательством замкнутых контактов. Число на дисплее, обозначение аварии и состояние силового выхода — разные сведения. Если появился незнакомый код, сохраните запись обоих экранов, индикаторов и предшествующего события. Расшифровку нужно искать для установленного исполнения.
Собирайте маркировку по имеющимся документам и безопасно доступным изображениям. Не снимайте ограждение установленного щита ради боковой наклейки. В карточке ниже допустимо оставить сведения неизвестными.
Почему похожие инструкции нельзя объединять
Для сравнения назовём каталог TOMZN AC Product из файла «TOMZN AC 2023.pdf» документом D1. Шестистраничный файл «TOVPD1-40-EC.pdf», внутри которого указано TOVPD1-60-EC, — документом D2. Названия нужны, чтобы различать наборы данных. Год в имени файла не определяет прошивку устройства, а D2 нельзя доказательно назвать инструкцией «ранней ревизии».
Расхождения есть не только между файлами, но и внутри D2. Переключите две страницы одного документа и сравните три напечатанных исходных значения.
D2, страница 1: Product Parameters
- Первое включение: 10 с.
- Верхний порог отключения: 270 В.
- Верхний порог возврата: 250 В.
D2, страница 5: Main Technical Parameters
- Первое включение: 3 с.
- Верхний порог отключения: 250 В.
- Верхний порог возврата: 230 В.
| Что сравниваем | D2: страница 1 | D2: другая страница |
|---|---|---|
| Диапазон верхнего возврата | 225–295 В | Стр. 5: 220–295 В |
| Нижний возврат | 145–215 В; исходное 190 В | Стр. 5: 175–215 В; исходное 210 В |
| Время действия, исходное | 0,5 с | Стр. 5: 1 с |
| Нижняя граница A10 | 1 А | Стр. 3: 0,5 А |
| Коррекция A13 | ±10 % | Дополнение стр. 3: ±9,5 % |
Это не варианты, между которыми предлагается выбрать понравившийся. По противоречивому файлу нельзя установить исходные значения конкретного аппарата. Нужны маркировка, применимая инструкция и разъяснение изготовителя. Сброс настроек не разрешает противоречие: он лишь меняет состояние устройства по неизвестному нам алгоритму его версии.
Назначение A1–A15 по документу D1
Следующая таблица передаёт меню со страницы 29 PDF D1, печатной страницы 26. Она позволяет прочитать обозначения, но не подтверждает наличие всех пунктов в вашем аппарате. A1 и A2 здесь — коды меню, а не выводы катушки.
| Код | Назначение в D1 | Напечатанный диапазон |
|---|---|---|
| A1 | Задержка первого включения | 1–500 с |
| A2 | Отключение по повышенному напряжению | 230–300 В |
| A3 | Порог возврата после повышения | 225–295 В |
| A4 | Задержка возврата после повышения | 1–500 с |
| A5 | Задержка действия по повышению | 0,1–30 с |
| A6 | Отключение по пониженному напряжению | 140–210 В |
| A7 | Порог возврата после понижения | 145–215 В |
| A8 | Задержка возврата после понижения | 1–500 с |
| A9 | Задержка действия по понижению | 0,1–30 с |
| A10 | Порог по току | 1–40 / 63 / 80 А, в зависимости от исполнения |
| A11 | Задержка возврата после события по току | 1–500 с |
| A12 | Задержка действия по току | 0,1–30 с |
| A13 | Коррекция напряжения | −9,9…+9,9 % |
| A14 | Ограничение последовательных событий по току | OFF либо 1–20; противоречие единицы разобрано ниже |
| A15 | Коррекция тока | −9,9…+9,9 % |
Диапазон меню — не допустимый диапазон питания подключённой техники. Максимум A10 также не подтверждает длительно допустимый ток контактов, кабеля или клемм. В документе перечислены разные исполнения; одного названия модели для выбора защиты недостаточно.
Вольты, амперы, секунды и проценты
Выберите тип параметра. Это открытый учебный разбор заранее заданных карточек D1; вводить данные своего щита или менять настройки реле для него не требуется.
A2: порог, В
270 В — напечатанное в D1 исходное значение верхнего отключения. Это граница сравнения в описании; она не означает безопасное напряжение для любого прибора.
A10: ток, А
1–40 / 63 / 80 А — перечисление диапазонов по исполнениям. Эти числа нельзя превращать в три разрешённых номинала одного неизвестного аппарата.
A5: время, с
0,1–30 с относится к задержке действия по повышению напряжения. Это другая задача, чем ожидание возврата A4 после восстановления условий.
A13: коррекция, %
Коррекция показания напряжения не задаёт желаемое напряжение сети. Подстраивать дисплей под привычное число нельзя: необходимы подходящий контрольный прибор и процедура применимой инструкции. Шаг индикации сам по себе не определяет точность.
A14: количество, алгоритм не установлен
В таблице D1 написано 1–20 times — раз, а в меню рядом с A14 стоит S. Дополнение D2 также говорит о количестве. Принимать A14 за «20 секунд» нельзя, но по этим строкам нельзя установить и точное число повторных включений до блокировки.
Что остаётся неизвестным у A14: когда увеличивается и сбрасывается счётчик, что именно означает OFF, как устройство выходит из блокировки и что происходит после потери питания. Мы не восстанавливаем эти правила по чужому наблюдению и не предлагаем проверять их созданием перегрузки.
Порог действия и порог возврата
Для верхнего напряжения A2 и A3 задают разные уровни, A5 и A4 — разные выдержки. У D1 приведены 270 В для отключения, 265 В для возврата, 1 с для действия и 30 с для возврата. Это числа из документа для объяснения ролей, а не рекомендуемые уставки.
Возврат напряжения ниже 270 В ещё не равнозначен достижению области 265 В. А достижение области возврата и окончание выдержки — тоже разные условия. Поэтому увеличить задержку отключения и увеличить паузу перед новым пуском — не одно и то же. Требования нагрузки к повторному пуску нужно учитывать отдельно.
До изменения настроек
Сначала сохраните имеющуюся ведомость и источник каждого значения. Не начинайте со сброса и не ищите «максимальный номинал», прокручивая диапазон до упора: в D1 описан переход к отключению функций контроля напряжения за крайним значением.
В D1 SET используется для переходов, стрелки — для изменения, длительное SET — для сохранения. Это описание документа, а не универсальная последовательность действий для неизвестного аппарата. Точные длительности нажатий, автосохранение, запоминание последнего пункта и сохранность после потери питания должны быть установлены по применимой инструкции.
Читаемый после записи пункт подтверждает отображаемое значение, но не фактический порог срабатывания. Испытание требует отдельной методики, оборудования и квалификации. Эта статья не предлагает создавать повышенное напряжение или перегрузку.
Что ещё нужно для включения в щит
Для выбранного экземпляра остаются обязательными вопросы о допустимой нагрузке и режиме работы, токах короткого замыкания, координации с другими аппаратами, проводниках и моменте затяжки. Надписи IN/OUT и N/L видны на изображении, но не доказывают внутреннюю коммутацию нейтрали или достаточность конкретной схемы.
Кнопка питания не заменяет защитный автомат и не подтверждает обесточивание рабочего места. Рекламную схему трёх аппаратов нельзя принять за проект щита. Мы также не переносим внутреннюю схему TOVPD1-63: совпадение части названия не подтверждает одинаковые контроллер и соединения.
Назначение автоматического выключателя, УЗО и дифавтомата разобрано отдельно; параметры защиты цепи TOMZN по этому сравнению не выбирают.
Сохраните карточку устройства для проекта
Запишите точную маркировку, данные документа и уже имеющиеся наблюдения. Текущие значения, строки из инструкции и согласованные специалистом значения хранятся раздельно. Название файла служит указателем на ваш документ: сами фотографии и PDF эта форма не загружает.
Черновик сохраняется только в этом браузере; его можно восстановить или удалить. Будущий результат в приложении после входа — карточка реле с ведомостью настроек и вопросами, привязанная к аппарату проекта щита. Персональное согласование и скачивание пока недоступны, автоматический перенос этой формы не подключён.
Продолжите работу над щитом
Соберите исходные сведения в форме ниже. Для работы над проектом щита откройте приложение. Автоматический перенос этой формы и выгрузка её результата из приложения пока недоступны: записи сохраняются только в этом браузере.
Если инструкция противоречит маркировке или самой себе, сохраните оба утверждения с указанием страниц. Так проектировщик получит конкретный вопрос, а не набор неподтверждённых настроек.
