Разделяем симптом, настройку и установленную причину. На реальных схемах Finder показываем, почему питание датчика и исправность цепи светильника проверяют отдельно.
Датчик не работает — что это означает
Если свет не включается, причина может находиться в настройках, питании, выходной цепи или самом светильнике. Если свет не гаснет, сначала нужно отделить выдержку после движения от постоянного включения. Симптом помогает выбрать вопрос для проверки, но не доказывает поломку датчика.

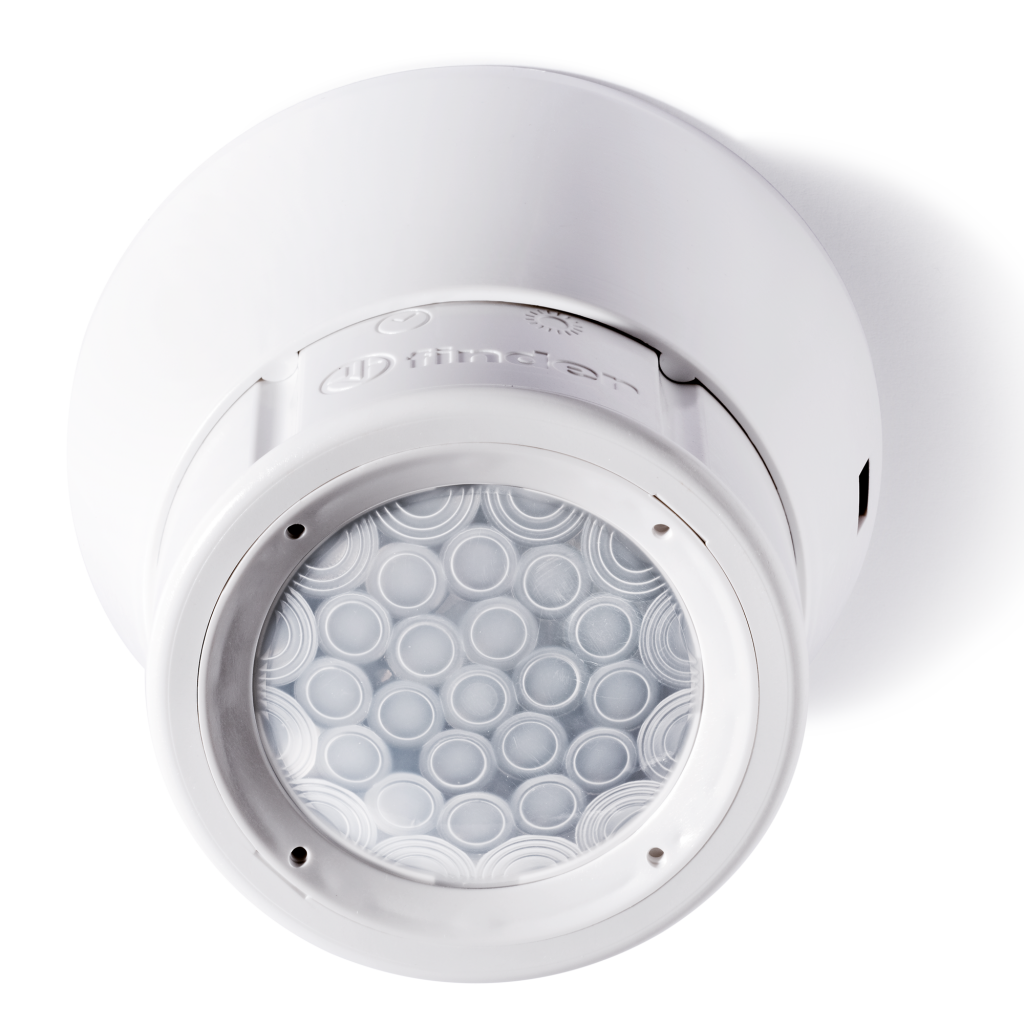

Разберём это на потолочном PIR-датчике Finder 18.21.8.230.0000 и сравним его выход с исполнением 18.21.8.230.0300. Основа примера — инструкция IB1821001, редакция 07/26, и данные серии IX-2026. Это разбор документации, а не отчёт об испытании нашего экземпляра. Для другой модели сверяют её собственную схему.
Начните с модели, а не с разборки
Запишите полное обозначение, включая последние четыре цифры, и найдите соответствующую инструкцию. Сходный корпус ещё не означает одинаковый выход. Отдельно нужны модель светильника, тип и количество ламп, известные настройки и событие, после которого изменилось поведение: замена лампы, отключение питания, изменение управления.
Не открывайте корпус ради заполнения карточки. Если маркировка или регуляторы недоступны без снятия крышки либо работы на высоте, оставьте соответствующее поле неизвестным и передайте задачу специалисту. Уже имеющийся снимок или документ можно описать в форме без новых измерений.
Как описать неисправность без преждевременного диагноза
Вместо «сломался датчик» полезнее запись: «после замены светильника свет не включается вечером при проходе через коридор». Она задаёт условия, которые можно сопоставить. Постоянное полное свечение и слабое свечение выключенной LED-лампы записывайте раздельно: слово «горит» скрывает это различие.
| Наблюдение | Что ещё может объяснить его | Что записать |
|---|---|---|
| Не включается | Порог освещённости, маршрут вне зоны, отсутствие питания или неисправность цепи светильника | Когда и где прошли, какое было освещение, состояние штатного управления |
| Не гаснет | Новое обнаруженное движение, незавершённая выдержка, другая цепь включения света | Время последнего движения и положение регулятора задержки, если известно |
| Включается неожиданно | Неучтённое событие в зоне, изменение питания или управления; причина пока не установлена | Последовательность событий, время и обстановку, а не предполагаемую неисправную деталь |
| Изменилось после замены лампы | Изменились нагрузка, драйвер или соединения; совпадение по времени ещё не определяет виновника | Маркировки старого и нового светильника, количество, мощность и тип нагрузки |
Щелчок реле не подтверждает исправность контактов, проводки и светильника. Отсутствие света после щелчка тоже не доказывает повреждение именно реле. Для вывода нужно установить, что происходило с питанием и выходной цепью в этот момент.
Если погасла вся группа освещения, сначала важно корректно записать событие в щите. Почему выключенная рукоятка ещё не объясняет причину отключения, разобрано отдельно. Этот признак не позволяет приписать неисправность датчику.
LUX и задержка отвечают на разные вопросы

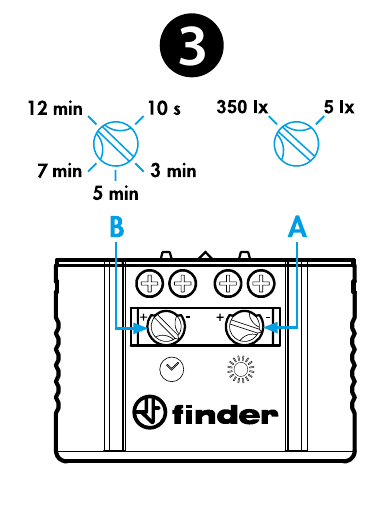

У выбранного Finder регулятор A задаёт порог освещённости, а B — задержку выключения. В инструкции для A указан диапазон 5–350 лк; крайнее максимальное положение разрешает управление независимо от внешней освещённости. Для B указан диапазон 10 секунд–12 минут после последнего обнаруженного движения. Эти диапазоны не относятся автоматически к любому датчику серии 18.
Не переводите приблизительное положение ручки в точное измерение освещённости. Отметка на шкале — настройка, а запись «в помещении было темно» — наблюдение. Если точного положения нет на сохранённом снимке, так и укажите. У этого примера два регулятора; выдумывать третий регулятор чувствительности не нужно.
После подачи питания инструкция предусматривает 30 секунд аппаратно-программной инициализации. Это отдельный этап, не задержка B после движения. Документ не даёт основания требовать одного универсального состояния света в течение запуска. Повторное отключение питания сбивает условия наблюдения.
Учебный разбор: движение есть, а свет не включился
Освещённость выше выбранного порога. В рассматриваемой логике движение само по себе недостаточно для включения. Сначала сопоставляют порог и условия освещения; отсутствие света ещё не доказывает обрыв или поломку платы.
A стоит в крайнем максимальном положении. Для этой модели условие по внешней освещённости снято. Это исключает одну причину невключения, но не подтверждает питание, попадание в зону, исправность выхода и светильника.
Питание только что появилось. У выбранного Finder ещё возможна предусмотренная инициализация 30 секунд. По этому короткому наблюдению диагноз не ставят. Дальнейший вывод требует штатных условий работы.
Почему свет ещё горит после прохода
Отсчёт задержки начинается заново после последнего обнаруженного движения. Ожидание перед линзой может сопровождаться новыми движениями, поэтому время от первого прохода не равно времени после последнего обнаружения. Сохраните оба наблюдения отдельно.
Учебный разбор: когда закончится выдержка
Движение было только в 0 секунд. При условной выдержке 60 секунд и отсутствии новых обнаружений отключение ожидается примерно в 60 секунд. Отсчёт ведут от этого единственного события.
Новое движение обнаружено в 40 секунд. Ещё 60 секунд отсчитываются от него: ожидаемый момент смещается примерно к 100 секундам. Свет в 60 секунд не доказывает неисправность.
Последнее обнаружение неизвестно. По времени первого прохода нельзя вычислить окончание выдержки. Запись «горит дольше минуты» без условий недостаточна, чтобы обвинить контакты реле.
Как разделить питание датчика и цепь светильника
У Finder 18.21.8.230.0000 выход связан с фазой питания. У 18.21.8.230.0300 контакт отдельный, потенциально свободный. «Сухой контакт» описывает исполнение выхода, а не безопасность прикосновения: подключённая внешняя цепь может находиться под напряжением.

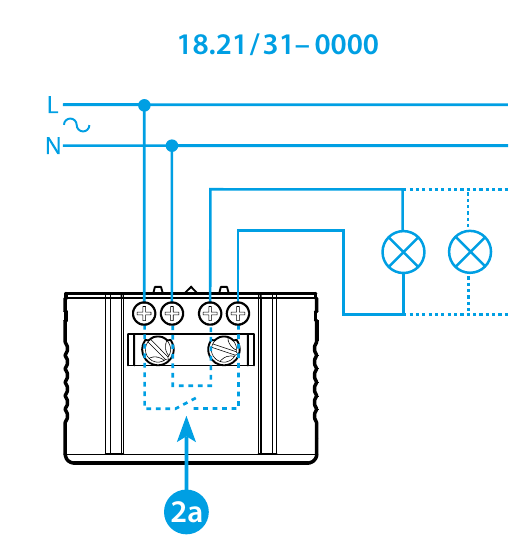

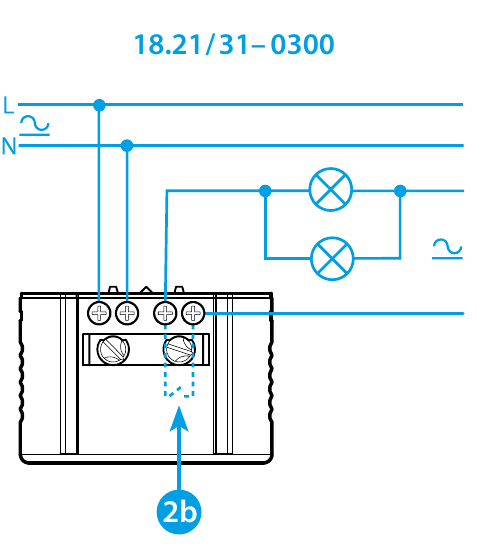

На первой схеме фаза L связана с выходным контактом внутри устройства; нейтраль N также показана с внутренним соединением. На второй схеме питание датчика и выводы отдельного контакта разделены. Поэтому наличие питания у самого датчика ещё не подтверждает питание внешней цепи, которую коммутирует вариант 0300.
На этом фрагменте нет полного набора буквенно-цифровых обозначений всех зажимов. Не присваивайте им условные номера и не переносите расположение проводов с похожего корпуса. Для реальной проверки специалист сопоставляет полную маркировку, применимый документ и фактическую цепь. Самодельная перемычка между неизвестными выводами не проверяет эту связь.
Задача проверки состоит из трёх частей: установлено ли требуемое питание датчика; выполнены ли условия команды включения; исправна ли цепь от выхода до светильника. Результаты фиксируют вместе с состоянием устройства и условиями наблюдения. Проверка сетевых зажимов, снятие крышки и измерения внутри платы — работа специалиста, а не следующий шаг читателя этой статьи.
У неизвестной платы нельзя назначить обязательные «8 В» или «24 В», выбрать общий провод по внешнему сходству либо замкнуть вывод транзистора по чужому ремонтному случаю. Без документации именно этой платы компонентный ремонт не превращается в доказанную процедуру.
Что изменилось после замены светильника
Новая лампа меняет исходные данные проверки. Запишите не только ватты, но и тип источника света, количество, модель драйвера и маркировку старого светильника. Число «10 А» на описании датчика не является универсальным разрешением подключить любую LED-нагрузку с такой расчётной силой тока.
Например, в данных Finder IX-2026 для рассматриваемых исполнений отдельно указаны 150 Вт LED при 230 В. Это строка для определённого типа нагрузки и условий, а не готовый подбор для вашей группы. Совместимость конкретных драйверов, пусковые токи, питание и схему проверяют по документации оборудования. Форма ниже сохраняет перечень, но не выдаёт заключение по сумме ватт.
Управление через контактор может быть отдельным проектным решением для группы освещения. Оно требует совместимости выхода датчика с цепью управления и выбора контактора под нагрузку. Контактор не исправляет неисправный датчик, а совпадение напряжений ещё не подтверждает пригодность всей цепи.
Когда проверку можно считать содержательной
Запись «заработало» дополните тем, что именно изменили: настройку, лампу, соединение, датчик или схему управления. После завершения работ проверяют включение на нужном маршруте, отключение после последнего движения и работу других предусмотренных способов управления. Условия должны быть воспроизводимыми, а не случайным удачным включением.
Решение о ремонте или замене опирается на установленную причину, состояние корпуса и возможность восстановить предусмотренные свойства устройства. Если модель не определена или схема не соответствует экземпляру, это остаётся открытым вопросом. Техническое заключение и результаты электрических проверок оформляет специалист, который их выполнил.
Сохраните наблюдения для своей группы освещения
Карточка связывает симптом, документ, известные настройки и светильники с конкретной линией проекта щита. Она помогает передать специалисту факты и увидеть, какие данные ещё отсутствуют. Измерять напряжение или открывать датчик ради формы не нужно.
