Щит на УЗО или дифавтоматах: сравнение схем и ведомостей

Выбор начинается с линий и допустимых отключений. Одно групповое УЗО может обслуживать несколько линий с отдельными автоматами: при отключении этого УЗО питание теряет вся его группа. Отдельные дифавтоматы позволяют разнести линии по собственным зонам дифференциальной защиты. Цена и занимаемое место зависят от конкретных исполнений.

Допустим, холодильник и стиральная машина имеют отдельные линии. Для владельца важно, чтобы отключение защиты стиральной машины по возможности не затрагивало холодильник. Сравним, что для этого меняется в структуре щита. Это учебный участок отходящих линий, а не два полностью подобранных щита для покупки.

Какие аппараты сравниваем

Под УЗО здесь понимается ВДТ без встроенной защиты от сверхтоков — RCCB. Он выполняет дифференциальную защиту, но не заменяет автоматический выключатель. Нужна согласованная защита линий и самого ВДТ от перегрузки и короткого замыкания. Дифавтомат, или АВДТ/RCBO, объединяет дифференциальную и сверхтоковую функции.

Рассмотреть маркировку F202 A

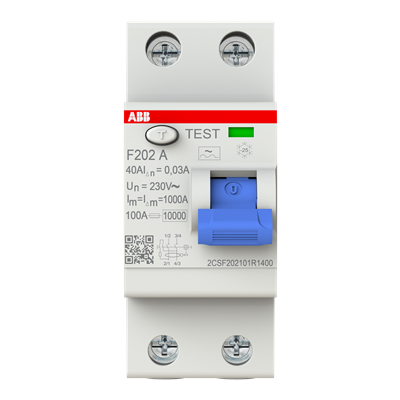

ВДТ F202 A. На заводском изображении читаются модель, 40 A и IΔn = 0,03 A. Обозначение 40 A не означает, что этот ВДТ заменяет автомат на 40 A: встроенной защиты от сверхтоков у него нет.

Посмотреть аппарат целиком Рассмотреть маркировку DS201

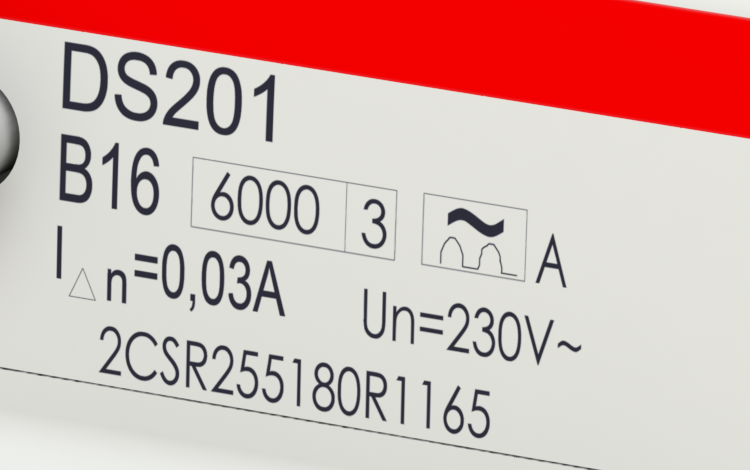

Крупный фрагмент той же заводской иллюстрации: видны DS201, B16, IΔn = 0,03 A, тип A и артикул 2CSR255180R1165. Фрагмент получен кадрированием исходника; надписи и детали не дорисованы.

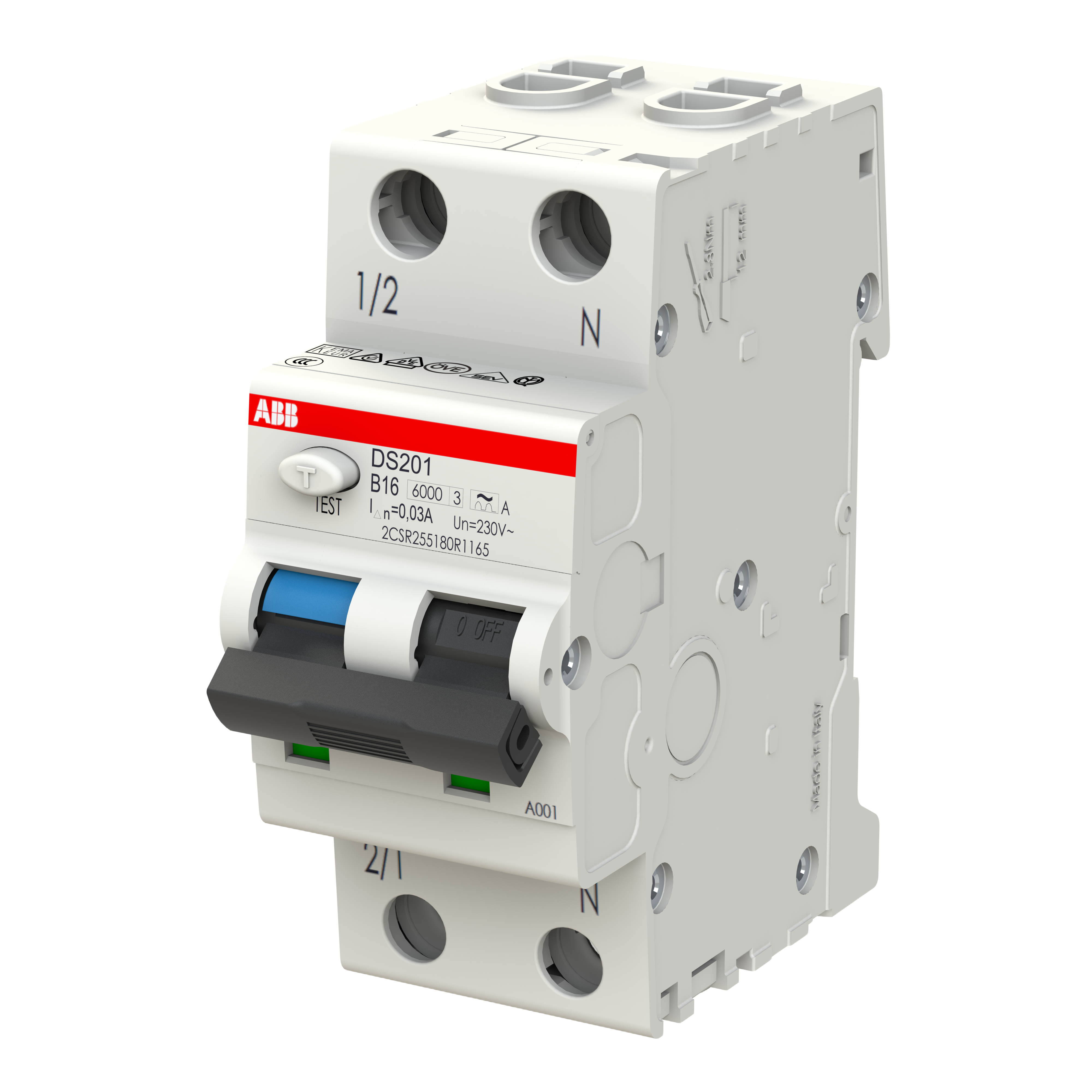

АВДТ DS201 B16 A30. На заводской иллюстрации читаются модель, артикул 2CSR255180R1165, B16, IΔn = 0,03 A и тип A. Это маркировка показанного исполнения, а не назначенные параметры шести линий примера.

В варианте с групповыми УЗО на каждой отходящей линии установлен отдельный автомат — он выполняет защиту от сверхтоков. Его роль показана блоком «АВ» на функциональной схеме: УЗО относится к группе, автомат — к своей ветви. Рисунок объясняет связи и функции, а не внешний вид или клеммы конкретной модели автомата.

Равенство «УЗО + автомат» и «дифавтомат» описывает сочетание функций. Оно не делает любые два артикула взаимозаменяемыми. Отдельно сопоставляют требования к дифференциальной защите, току, полюсам, отключающей способности и согласованию с другими аппаратами.

Один набор линий для обоих вариантов

Сначала зафиксируем, что именно защищаем. В примере шесть линий: L01 — освещение А, L02 — розетки комнаты, L03 — розетки кухни, L04 — освещение Б, L05 — стиральная машина, L06 — холодильник. Обозначения L01–L06 здесь являются идентификаторами линий, а буква L на схеме проводников означает фазный проводник.

В варианте А первые три линии относятся к УЗО-1, оставшиеся — к УЗО-2. У каждой линии свой автомат. В варианте Б у всех шести линий собственные дифавтоматы. Состав потребителей не меняется: нельзя сравнивать шесть отдельных линий с четырьмя объединёнными и объяснять разницу только типом аппаратов.

Для настоящего проекта к названиям добавляют данные кабелей, нагрузки, системы питания и существующей защиты. Нужны требования к коммутируемым проводникам и дифференциальным аппаратам. Если сведений нет, их оставляют неизвестными; название «кухня» не задаёт ток автомата.

Какие линии отключает выбранный аппарат

Главное различие видно на областях отключения. Если в нашем варианте А разомкнут именно УЗО-2, без питания от показанного ввода остаются освещение Б, стиральная машина и холодильник. Если разомкнут только автомат L05 при включённом УЗО-2, отключена лишь линия стиральной машины.

Эти состояния показывают последствия действия выбранного аппарата. Они не предсказывают, какой аппарат обязательно сработает при реальной неисправности. Отдельный дифавтомат не гарантирует, что вышестоящая защита останется включённой: селективность проверяют для всей цепочки.

Поэтому пожелание «пусть холодильник не отключается вместе со стиральной машиной» нужно записать как требование к проекту. Оно влияет на группировку и согласование защиты. Само наличие отдельного аппарата ещё не обещает бесперебойное питание.

Почему при перегруппировке важна нейтраль

На рисунке коричневым отмечен L, синим — N, зелёной пунктирной линией — функциональный путь PE. Цвета сопровождаются буквами: схема должна читаться без распознавания цветов. Это условные линии рисунка, а не задание на цветовую маркировку реальных жил.

У группы УЗО-1 собственная нейтраль после аппарата, у УЗО-2 — своя. В пределах одной такой группы N может разветвляться к её линиям. Выходные нейтрали разных дифференциальных зон не объединяют. В варианте с отдельными АВДТ N каждой линии относится к её аппарату.

PE проходит отдельно и на рисунке не размыкается защитными аппаратами. Соединения N с PE после ВДТ здесь нет. Переставить только фазный провод одной линии, оставив её нейтраль в другой группе, — не то же самое, что правильно перенести линию целиком. Рабочую схему и фактические соединения проверяет специалист.

Отдельно различают полюса, которые коммутируются, и полюса со сверхтоковыми расцепителями. Это не одна характеристика. Указанное в ведомости 1P+N нельзя оценивать только по числу модулей; соответствие конкретного исполнения требованиям проекта проверяют по документам.

Откуда берутся 16 и 12 модулей

Для открытого примера возьмём габариты конкретных серий из документации: F202 — два модуля, SH201…NA — два, DS201 — два. Это размерный пример по указанным сериям, а не актуальный список покупки и не выбор номиналов.

В расчёте ширины использовано двухмодульное исполнение SH201…NA с коммутируемой нейтралью. Его характеристики сверяют по точному артикулу; на функциональной схеме показана роль автомата, а не его внешний вид и клеммы. Нельзя незаметно заменить это исполнение однополюсным автоматом ради меньшей цифры: изменятся функции сравниваемого варианта.

Получившаяся разница — четыре модуля. Для других серий и числа групп она будет другой. Эти цифры не определяют вместимость корпуса: общая вводная часть, клеммы, шины, проводники, дополнительные аппараты, условия размещения и необходимое свободное место ещё не заданы. В полной ведомости их учитывают отдельно.

Как сравнить цену и обслуживание

Для каждого варианта нужна ведомость одного и того же объёма работ. В строке указывают точный артикул, количество, цену за единицу и дату предложения. Проверяют доступность и совпадение требуемых характеристик. Сравнение цены одного дешёвого автомата и одного дифавтомата не является сравнением двух щитов.

Сумма известной позиции равна количеству, умноженному на цену. Если цена отсутствует, полный итог пока не определён — это не ноль рублей. Корпус, общие аппараты и прочие одинаковые позиции включают один раз в каждый полный вариант. Работы по сборке и проверкам показывают отдельной строкой.

Затраты на обслуживание также нельзя свести к цене одной коробки. Сначала устанавливают причину отключения или подтверждают неисправность самого устройства. Затем оценивают замену, совместимость, работы и время перерыва. Срабатывание защиты само по себе не означает, что аппарат сломан.

Возможен смешанный вариант: часть линий под групповыми УЗО, часть — с отдельными АВДТ. Это третья ведомость с собственной проверкой условий. Он не становится согласованным решением только потому, что сочетает оба вида аппаратов.

Выключенная рукоятка — ещё не установленная причина

Если автомат находится в выключенном положении, возможны ручное отключение и защитное срабатывание. Их различают по наблюдаемому событию и предусмотренной индикации конкретной модели. Одно положение рукоятки не доказывает перегрузку, короткое замыкание, место повреждения или отсутствие напряжения.

Рассмотреть исходник

Наличие такой индикации нельзя переносить на любой дифавтомат. Даже подтверждённое дифференциальное срабатывание не указывает, в каком приборе или участке кабеля находится причина. Влиять могут проводка и подключённое оборудование; их рабочие токи утечки также учитывают при группировке. Назначать всем приборам одинаковый «типовой ток утечки» вместо проверки нельзя.

Кнопка TEST выполняет предусмотренную изготовителем проверку аппарата. Условия и периодичность берут из его инструкции. Она не измеряет все параметры электроустановки и не подтверждает исправность защитных соединений. Самодельные проверки в эту задачу не входят.

Что должно быть готово перед сборкой щита

• Один согласованный список линий с их назначением и исходными электрическими данными.
• Схема принадлежности каждой линии и её N своей зоне защиты, с отдельным PE.
• Точные аппараты и подтверждённая совместимость, включая защиту самих ВДТ и согласование ступеней.
• Полная ведомость, учитывающая вводную часть и размещение, а не только 16 или 12 модулей примера.
• Понятная маркировка и необходимые проверки электроустановки, выполненные специалистом.

Если допустимый проводник в документации к аппарату или клемме обозначен AWG, разберите обозначение AWG и его пределы применения. Сам перевод в мм² не подтверждает пригодность провода для клеммы и не назначает номинал защиты.

Сравнение показывает последствия выбранной организации защиты. Оно не является разрешением подключать аппараты по иллюстрации или заключением о безопасности готового щита.
