На проводе указано 16 AWG, а в проекте нужны квадратные миллиметры. Разберём, как прочитать размер, почему диаметр — другая величина и какие данные сохранить для ведомости проводников.
AWG — американская система обозначения размера проводника. Чем больше номер, тем меньше диаметр и площадь сечения. Например, геометрический перевод 16 AWG даёт примерно 1,31 мм², 18 AWG — 0,823 мм², 20 AWG — 0,518 мм².
Эти числа относятся к проводящему сечению. По номеру AWG нельзя узнать наружный диаметр изолированного провода или назначить ему допустимый ток. Сначала переводим размер, затем проверяем конкретное изделие и условия его работы.
Таблица перевода AWG в мм²
Здесь приведены расчётные размеры геометрического ряда AWG. Диаметр относится к круглому сплошному проводнику без изоляции. Значения округлены до четырёх значащих цифр; это справочный перевод, а не допуск на изготовление провода.
| AWG | Диаметр d, мм | Сечение S, мм² |
|---|---|---|
| 4/0 | 11,68 | 107,2 |
| 3/0 | 10,4 | 85,03 |
| 2/0 | 9,266 | 67,43 |
| 1/0 | 8,251 | 53,48 |
| 2 | 6,544 | 33,63 |
| 4 | 5,189 | 21,15 |
| 6 | 4,115 | 13,3 |
| 8 | 3,264 | 8,366 |
| 10 | 2,588 | 5,261 |
| 12 | 2,053 | 3,309 |
| 14 | 1,628 | 2,081 |
| 16 | 1,291 | 1,309 |
| 18 | 1,024 | 0,823 |
| 20 | 0,8118 | 0,5176 |
| 22 | 0,6438 | 0,3255 |
| 24 | 0,5106 | 0,2047 |
| 26 | 0,4049 | 0,1288 |
| 28 | 0,3211 | 0,08098 |
| 30 | 0,2546 | 0,05093 |
Полная таблица: все 44 размера от 4/0 до 40 AWG
| AWG | Диаметр d, мм | Сечение S, мм² |
|---|---|---|
| 4/0 | 11,68 | 107,2 |
| 3/0 | 10,4 | 85,03 |
| 2/0 | 9,266 | 67,43 |
| 1/0 | 8,251 | 53,48 |
| 1 | 7,348 | 42,41 |
| 2 | 6,544 | 33,63 |
| 3 | 5,827 | 26,67 |
| 4 | 5,189 | 21,15 |
| 5 | 4,621 | 16,77 |
| 6 | 4,115 | 13,3 |
| 7 | 3,665 | 10,55 |
| 8 | 3,264 | 8,366 |
| 9 | 2,906 | 6,634 |
| 10 | 2,588 | 5,261 |
| 11 | 2,305 | 4,172 |
| 12 | 2,053 | 3,309 |
| 13 | 1,828 | 2,624 |
| 14 | 1,628 | 2,081 |
| 15 | 1,45 | 1,65 |
| 16 | 1,291 | 1,309 |
| 17 | 1,15 | 1,038 |
| 18 | 1,024 | 0,823 |
| 19 | 0,9116 | 0,6527 |
| 20 | 0,8118 | 0,5176 |
| 21 | 0,7229 | 0,4105 |
| 22 | 0,6438 | 0,3255 |
| 23 | 0,5733 | 0,2582 |
| 24 | 0,5106 | 0,2047 |
| 25 | 0,4547 | 0,1624 |
| 26 | 0,4049 | 0,1288 |
| 27 | 0,3606 | 0,1021 |
| 28 | 0,3211 | 0,08098 |
| 29 | 0,2859 | 0,06422 |
| 30 | 0,2546 | 0,05093 |
| 31 | 0,2268 | 0,04039 |
| 32 | 0,2019 | 0,03203 |
| 33 | 0,1798 | 0,0254 |
| 34 | 0,1601 | 0,02014 |
| 35 | 0,1426 | 0,01597 |
| 36 | 0,127 | 0,01267 |
| 37 | 0,1131 | 0,01005 |
| 38 | 0,1007 | 0,007967 |
| 39 | 0,08969 | 0,006318 |
| 40 | 0,07987 | 0,00501 |
Небольшие расхождения с другими таблицами могут возникать из-за округления исходного диаметра. Размеры конкретного изделия проверяют по его документации; особенности многопроволочной жилы разобраны ниже.
Почему большой номер означает тонкий провод
AWG — номер в размерном ряду, а не количество квадратных миллиметров. Поэтому 10 AWG толще 14 AWG, а 14 AWG толще 18 AWG. За нулевым размером идут ещё более крупные: 2/0, 3/0 и 4/0.
Обе записи обозначают один размер. Например, «2/0» и «00» соответствуют примерно 67,43 мм². Запись «4/0» читается как обозначение размера; делить четыре на ноль не нужно.
Диаметр в мм и сечение в мм² — в чём разница
Диаметр — расстояние поперёк круглой жилы. Сечение — площадь её поперечного среза. Внешняя оболочка в эту площадь не входит.
Одна линейная величина.
S — сечение, мм²Площадь круга: π × d² / 4.
Геометрический ряд AWG рассчитывается так:
Здесь n — номер AWG. Для 1/0 берут n = 0, для 2/0 — −1, для 3/0 — −2, для 4/0 — −3. Сначала вычисляется диаметр, затем площадь; округление выполняется только при выводе результата.
Пример: 16 AWG. По формуле получается d ≈ 1,291 мм и S ≈ 1,31 мм². Записать «16 AWG = 1,291 мм²» было бы ошибкой: число 1,291 относится к диаметру.
Какое значение относится к площади?
Для 16 AWG диаметр получается около 1,291 мм. Сравните два ответа и посмотрите, где перепутаны величины.
1,291 мм²: перепутаны величины
Число диаметра нельзя превратить в площадь, просто добавив квадрат к обозначению единицы.
Примерно 1,309 мм²: площадь круга
По исходному диаметру вычисляют S=πd²/4. Округляют отображение результата, а не промежуточный диаметр перед вычислением площади.

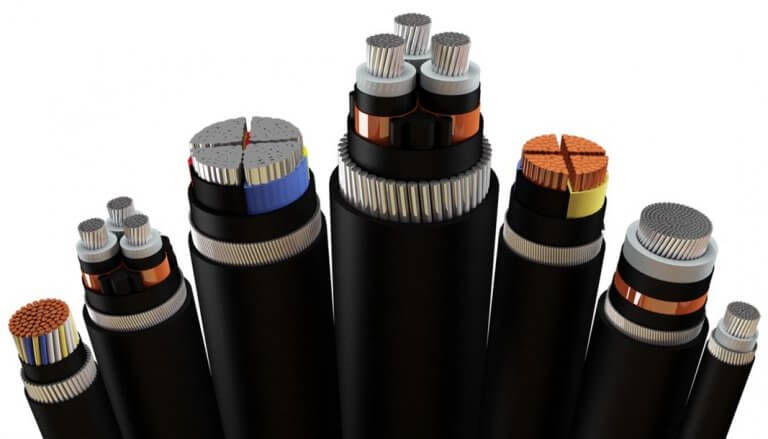

Что меняется у многопроволочной жилы
В сплошной жиле поперечное сечение занимает один проводник. В многопроволочной — несколько отдельных проволок. Промежутки между ними не являются металлом, поэтому наружный диаметр пучка нельзя подставлять в формулу сплошного круга и считать результат сечением меди.
У одного обозначения AWG могут встречаться разные конструкции. Вот два примера 16 AWG из таблицы многопроволочных проводников:
| Конструкция | Диаметр пучка, дюйм | Диаметр пучка, мм |
|---|---|---|
| 16 AWG · 26/30 | 0,058 | 1,4732 |
| 16 AWG · 65/34 | 0,059 | 1,4986 |
Если известны количество одинаковых круглых проволок k и диаметр одной проволоки d₁, геометрическая сумма сечений равна k × π × d₁² / 4. Для заказа провода и выбора контакта всё равно нужны данные изготовителя: конструкция жилы, её фактические размеры и подходящий способ оконцевания.
Можно ли заменить 16 AWG на 1,5 мм²
Таблица перевода сама по себе не даёт такого разрешения. Расчётный размер 16 AWG — около 1,31 мм². Номинал 1,5 мм² имеет другое численное значение; близость размеров не подтверждает одинаковую изоляцию, гибкость или совместимость с клеммой.
При обратном переводе 1,5 мм² окажется между 16 AWG (около 1,31 мм²) и 15 AWG (около 1,65 мм²). Эти соседние размеры не означают готового выбора замены.
AWG16 — меньше по площади
Геометрическая площадь около 1,309 мм² расположена ниже 1,5 мм² на шкале. Это описание числа, а не выбранное изделие.
AWG15 — больше по площади
Геометрическая площадь около 1,650 мм² расположена выше 1,5 мм². Численно большее сечение не подтверждает совместимость с клеммой.
Соседи не определяют замену
Сохраните исходное требование и отдельно проверьте марку, материал, конструкцию, изоляцию и соединение предполагаемой замены.
Ответ на вопрос о размере.
Материал, изоляция, условия работы и контакт.
Перед заменой проверьте марку и материал жилы, допустимые параметры изоляции, конструкцию, нагрузку и условия прокладки. У клеммы или наконечника отдельно проверьте допустимые проводники и требования к их подготовке. Более толстый провод не обязательно подходит к существующему контакту.
Как перенести результат в проект щита
Предположим, в документации устройства указан провод 18 AWG. В ведомости стоит сохранить исходное обозначение «18 AWG», а рядом — справочный перевод «примерно 0,823 мм²». Если сразу заменить запись на «1 мм²», исчезнет исходное требование и будет непонятно, кто согласовал замену.
- Сохраните исходное обозначениеAWG, марку провода и назначение линии.
- Добавьте перевод и условияСечение, материал, конструкцию и вопросы к исполнителю.
- Согласуйте изделие и соединениеКонкретный провод, клемму и подготовку жилы проверяют вместе.
Состав проводников связан с линиями щита. В материале «Щит на УЗО или дифавтоматах» один набор линий сравнивается в двух вариантах организации защиты.
Подготовьте ведомость проводников
Запишите назначение проводника, исходное обозначение и откуда оно взято. Если предлагается замена, сохраните её отдельно. В приложении эти сведения можно будет связать с линиями проекта щита, уточнить и получить персональный расчёт и файл после входа.
Продолжите работу над щитом
Соберите исходные сведения в форме ниже. Для работы над проектом щита откройте приложение. Автоматический перенос этой формы и выгрузка её результата из приложения пока недоступны: записи сохраняются только в этом браузере.
Частые вопросы
18 AWG — это сколько мм²?
Геометрический перевод даёт примерно 0,823 мм². У многопроволочного изделия с этим обозначением нужно дополнительно проверить данные его изготовителя.
Почему в таблице нет допустимого тока?
AWG задаёт размер. Допустимая нагрузка зависит также от материала, изоляции, температуры и способа прокладки. Один столбец с током без этих условий создавал бы ложное ощущение готового выбора.
Можно ли определить AWG по толщине провода с изоляцией?
Надёжного перевода из наружного диаметра изолированного провода здесь нет: толщина изоляции различается. Начните с маркировки и документации изделия.
