Например, при чрезмерной нагрузке работает защита от сверхтока, а при утечке через повреждённую изоляцию — дифференциальная защита. Установка дифавтомата снижает риск поражения током и повреждения проводки в предусмотренных режимах, но не делает электроустановку безопасной при любой неисправности.
Чем дифавтомат отличается от автомата и УЗО
| Аппарат | Перегрузка и короткое замыкание | Дифференциальный ток | Что учитывать |
|---|---|---|---|
| Автоматический выключатель, MCB | Да | Нет | Не заменяет дифференциальную защиту. |
| УЗО без встроенной защиты от сверхтоков, ВДТ / RCCB | Нет | Да | Нужна согласованная защита от сверхтоков отдельным аппаратом. |
| Дифавтомат, АВДТ / RCBO | Да | Да | В одном изделии выбирают характеристики обеих защит. |
Различие RCCB и RCBO прямо отражено в официальных аннотациях IEC 61008-1 и IEC 61009-1: у первого нет встроенной защиты от сверхтоков, у второго она есть. Это пояснение терминов, а не инструкция по проектированию щита.
Кнопка «ТЕСТ» встречается и у УЗО, и у дифавтомата. Поэтому определять устройство только по кнопке, размеру корпуса или цвету рычага нельзя. Сверьте полное название, маркировку и паспорт. Подробнее о самостоятельном аппарате — что такое УЗО и как оно работает.
Как работает дифавтомат

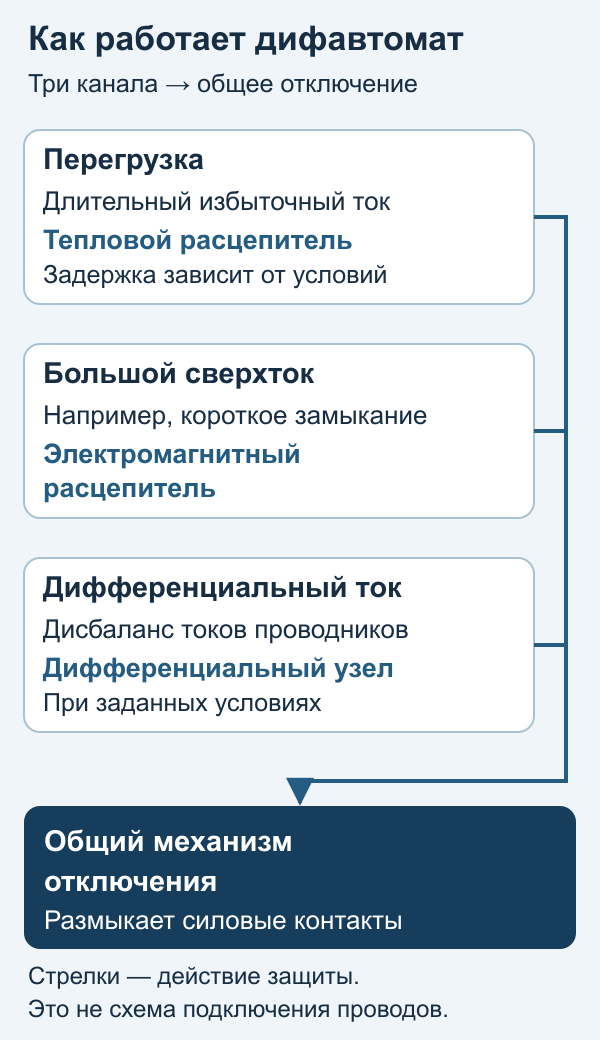

В распространённой конструкции с тепломагнитной защитой три канала могут запустить общий механизм отключения:
- Тепловой расцепитель реагирует на перегрузку. Ток нагревает чувствительный элемент, и при заданных условиях контакты размыкаются с задержкой.
- Электромагнитный расцепитель быстро реагирует на большой сверхток, характерный для короткого замыкания. Порог зависит от характеристики аппарата.
- Дифференциальный узел сравнивает токи активных проводников. Если часть тока проходит по другому пути, возникает дисбаланс; при предусмотренных условиях он вызывает отключение.
Ток утечки не «рождается во вторичной обмотке» измерительного трансформатора: там появляется сигнал для отключающего узла. Сам нежелательный ток протекает в повреждённой цепи, например через изоляцию на корпус и далее по другому обратному пути. О причинах такого тока — в отдельном объяснении утечки.
Открыть схему в полном размере
Время теплового отключения не прямо пропорционально току. При большем превышении номинала аппарат, как правило, отключается быстрее; влияют также исходный нагрев и условия эксплуатации. Одно число «16 А» не задаёт время отключения — для этого служит времятоковая характеристика модели.
Как читать маркировку: пример C16 A30
Рассмотрим конкретное исполнение ABB DS201 C16 A30, код 2CSR255180R1164. Его официальная карточка ABB указывает 16 А, характеристику C, тип A, 30 мА, 1P+N и отключающую способность 6 кА. Это пример расшифровки, а не рекомендация установить такой аппарат на любую розеточную линию.
| Обозначение | Значение | С чем не путать |
|---|---|---|
| DS201 | Серия аппарата | Похожие серии и исполнения могут иметь другие параметры. |
| C | Характеристика защиты от сверхтока | Не тип дифференциального тока AC/A/F/B. |
| 16 А, In | Номинальный ток | Не ток утечки и не обещание мгновенного отключения при 16,1 А. |
| 30 мА, IΔn | Номинальный отключающий дифференциальный ток: 0,03 А | Не допустимая нагрузка прибора и не «безопасный ток для человека». |
| Тип A | Реакция на предусмотренные переменные синусоидальные и пульсирующие постоянные дифференциальные токи | Буква A здесь не единица измерения «ампер». |
| 1P+N | Защищённый фазный полюс и коммутируемая нейтраль в данном исполнении | Не два одинаковых полюса с защитой от сверхтока. |
| Icn = 6000 А, или 6 кА | Номинальная отключающая способность по указанному стандарту и условиям испытания | Не рабочий ток нагрузки и не порог срабатывания. Не заменяйте Icn другим показателем Icu из таблицы. |
Значения семейства и характеристики приведены в техническом листе ABB DS201. Например, DS201 L и DS201 M имеют другие значения Icn, поэтому название семейства без точного исполнения недостаточно.
Чем отличаются B и C, AC и A
B/C относятся к сверхтоку, AC/A — к форме дифференциального тока. Эти две характеристики выбирают независимо. Букву B в обозначении B16 нельзя приравнивать к дифференциальному типу B.
Для семейства DS201 в техническом листе указаны диапазоны электромагнитного расцепления: для B — от 3 до 5 In, для C — от 5 до 10 In. При In = 16 А это соответственно 48–80 А и 80–160 А. Это не разрешение длительно пропускать такой ток и не одна точная уставка. При меньшем сверхтоке продолжает действовать тепловая защита; время читают по кривой.
Тип AC рассчитан на предусмотренный синусоидальный переменный дифференциальный ток. Тип A дополнительно охватывает пульсирующий постоянный. Гладкий постоянный ток, преобразователи частоты и некоторые другие нагрузки требуют отдельного рассмотрения: надпись A не означает пригодность для любой электроники. Классификация объяснена в руководстве ABB по дифференциальной защите; нужный тип определяют также по инструкции оборудования.
Правило «B только на свет, C на любые розетки» слишком грубое. Имеют значение пусковые токи, параметры линии, ожидаемый ток короткого замыкания и условия автоматического отключения. Не меняйте характеристику или номинал только ради прекращения срабатываний.
Что означает электронное или электромеханическое исполнение
Разница связана с питанием дифференциального узла. У функционально независимого от напряжения сети аппарата энергию для срабатывания даёт сам дифференциальный ток; зависимому исполнению требуется питание электронной схемы. Поведение при потере питания и обрыве нейтрали проверяют по документации конкретного изделия.
Например, производитель прямо указывает независимость от напряжения сети для серии IEK KARAT АВДТ32ЕМ. Это свойство названной серии; нельзя переносить его на любой аппарат с похожим корпусом. И даже независимость защитного узла не означает, что кнопка TEST работает без напряжения на своей проверочной цепи.
Для чего ставят дифавтомат и как его выбирают
Дифавтоматы применяют на отдельных линиях, например розеточной группе или линии бытового оборудования. Если линии имеют отдельные аппараты и защита правильно согласована, неисправность одной группы проще локализовать, сохранив питание других. Установка одного аппарата на весь ввод имеет иной результат: при его отключении питание теряют все подключённые после него цепи.
При выборе проверяют не только мощность прибора, но и кабель с условиями прокладки, характеристики розеток и соединений, расчётные токи, систему заземления, тип нагрузки, суммарные рабочие утечки и согласование с другими защитами. Номинал не назначают по одной площади комнаты или по правилу «этот кабель всегда выдерживает такой автомат».
Компактность зависит от конкретного изделия и альтернативы: рассмотренный DS201 занимает два модуля. Комбинация УЗО с автоматом и дифавтомат могут обеспечить требуемые функции при правильном подборе, но отличаются компоновкой, обслуживанием и диагностикой. Подробнее — сравнение дифавтомата и УЗО с автоматом.
Чего дифавтомат не заменяет и что проверяет TEST
Обычный дифавтомат не заменяет защитный проводник PE, исправную изоляцию, реле контроля напряжения или УЗИП. У отдельных изделий бывают дополнительные функции, но их наличие подтверждают паспортом. Дифференциальная защита также не гарантирует отключение при одновременном прикосновении к фазе и нейтрали, если токи через измерительный узел остаются сбалансированными.

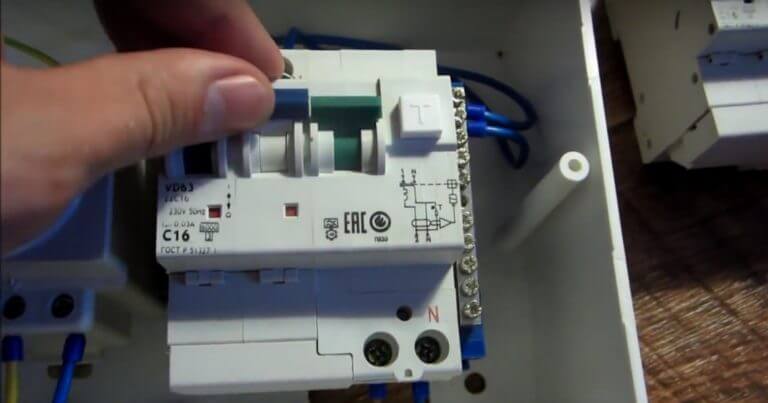

Кнопка TEST создаёт внутренний проверочный дисбаланс и должна вызвать предусмотренное отключение при условиях из инструкции. Успешный тест не проверяет всю проводку, целостность PE или все характеристики защиты от сверхтока. Он не заменяет инструментальное испытание и не разрешает работу с открытыми токоведущими частями.
Для IEK АВДТ32ЕМ руководство указывает проверку кнопкой раз в квартал. У других изделий периодичность и условия могут отличаться — применяйте инструкцию установленной модели. Если TEST не вызывает отключения, нужен электрик; считать защиту проверенной нельзя. Причина может быть как в устройстве, так и в условиях его подключения и питания.
Если аппарат уже срабатывает, не увеличивайте номинал и не обходите защиту. Причины дифференциального отключения разобраны отдельно: почему срабатывает УЗО. Подключение, проверку схемы и измерения выполняют квалифицированные специалисты; приведённая выше иллюстрация объясняет функции, а не порядок монтажа.
