Разбираем два силовых пути по заводскому изображению и схеме, различаем функции проводников и сохраняем вопросы, которые паспорт пока не разрешает.
Что именно отключает РелеОн
РелеОн RV1.22.8.230.63 контролирует напряжение и ток, а в показанной изготовителем схеме коммутирует два рабочих проводника — L и N. Нейтраль здесь проходит через отдельный силовой полюс. Это отличие от сквозной нейтрали, но не разрешение разрывать защитный PE или совмещённый PEN.
Разбор относится к паспорту RV1.22.8.230.63, версия 1. Мы прочитали документ и его изображения; собственного испытания аппарата нет. В паспорте обнаружены несовпадающие диапазоны настроек, поэтому ниже отделены подтверждённая функция, спорные числа и вопросы к конкретному экземпляру.
Сначала полная модель, затем схема
Название «РелеОн» не определяет количество контактов и назначение клемм. В структуре обозначения RV1.22.8.230.63 первая цифра 2 после RV1 означает контроль напряжения и тока, вторая — два нормально открытых контакта. Обозначение 8 относится к переменному напряжению, 230 — к напряжению сети, 63 — к исполнению по номинальному току. Это расшифровка выбранного паспорта, а не характеристика любого реле марки.

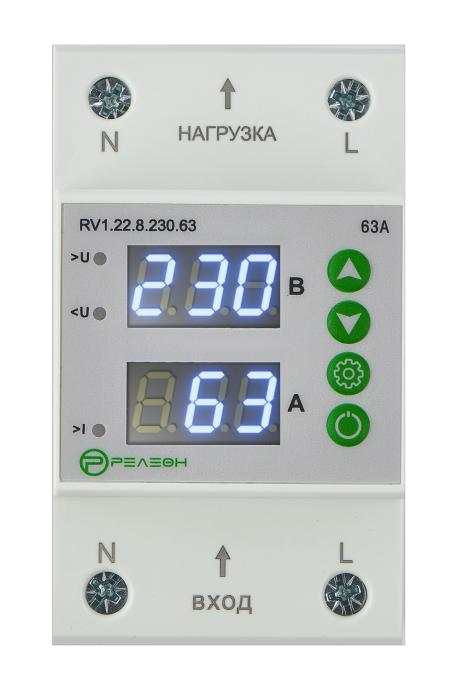

У показанного аппарата питание подводится к обозначенному снизу входу, нагрузка относится к верхней стороне. На обеих сторонах N находится слева, L — справа при взгляде на лицевую панель. Эти признаки нужно сопоставить с маркировкой своего исполнения. Привычка подавать питание сверху или вид похожего корпуса такую проверку не заменяют.
Для документации проекта сохраните полный код, серийные или иные идентификационные данные, версию комплектного паспорта и лист схемы. Если экземпляр отличается от изображения, нельзя достраивать его распиновку по этой статье. Снимать защитные крышки установленного щита ради фотографии не требуется.
Что меняет коммутация L и N
При отключении только L нейтраль нагрузки остаётся электрически связанной с питающей нейтралью. При предусмотренном размыкании L и N прерываются обе рабочие цепи. В паспорте RV1.22 выход назван 2НО, а схема подключения проводит через аппарат оба проводника.
Коммутация нейтрали и её транзит — разные функции. Например, обозначение TN у Welrok D2 TN относится к транзиту N. Оно не устанавливает систему заземления здания. У каждого аппарата нужно читать собственную схему, а не переносить значение букв между производителями.
Два полюса не означают две независимые защиты и не доказывают удвоенную надёжность. Паспортная запись 2НО сама по себе не задаёт точное опережение замыкания или размыкания нейтрального контакта, поведение при сваривании и гарантированную согласованность полюсов при любом отказе. Для таких выводов нужны дополнительные данные изготовителя и применимые условия испытаний.
Рабочий N нельзя путать с PE и PEN
N относится к рабочей цепи. PE выполняет защитную функцию, а PEN объединяет рабочую и защитную функции. Разрыв PEN нарушает не только рабочее соединение, но и защитную непрерывность. PE и PEN не проводят через коммутируемые контакты рассматриваемого реле.
Два провода в старом щите, цвет изоляции или плохое состояние проводника не устанавливают его назначение. Несоответствие требованиям не превращает совмещённый проводник в обычный N. Схему питания, место разделения функций и фактические соединения устанавливают до выбора решения; статья не назначает переделку ввода.
Какой вывод допустим по схеме
В учебной цепи разомкнут только L. Путь N к питающей стороне остаётся связанным. Это описание топологии, а не диагноз или показание напряжения конкретного щита.
В учебной цепи разомкнуты L и отдельный рабочий N. Оба показанных пути прерваны. Но другие источники, обходные связи и реальное состояние контактов в этой модели не проверены: отсутствие напряжения на установке из неё не следует.
Проводник совмещает рабочую и защитную функции PEN. Применять к нему показанный разрыв N нельзя. Сначала требуется проектное решение защитной цепи; переименование провода или установка реле эту задачу не решают.
После предусмотренного разделения N и PE их нельзя произвольно объединять ниже по схеме. Для реле также важно отсутствие обходного соединения, которое оставляло бы выходную нейтраль связанной со входной в обход его полюса. Как проложены реальные цепи, подтверждает документация и проверка специалиста, а не подпись на лицевой панели.
Как прочитать заводской пример подключения

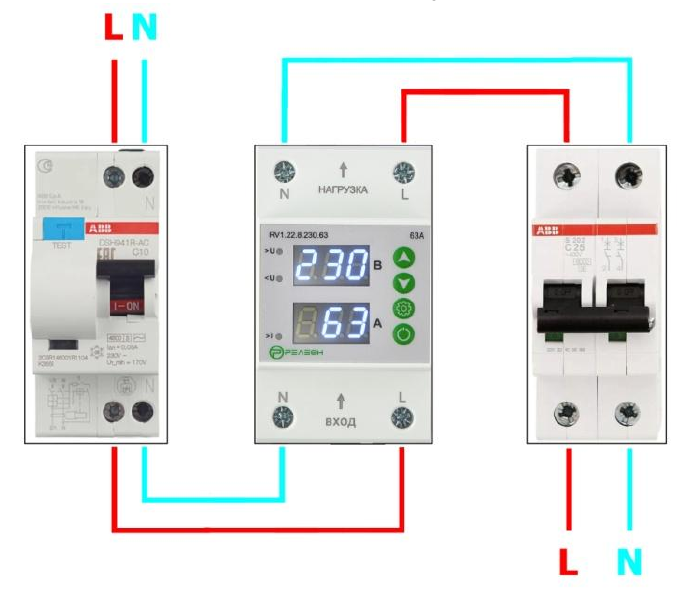

Проследите пути отдельно. Красная цепь L идёт от питающего аппарата к нижнему правому зажиму реле и выходит сверху справа. Голубая N приходит снизу слева и выходит сверху слева. Затем обе цепи идут к аппарату справа. Соединения на рисунке показывают, почему у этого РелеОн N — полноценный проходящий через аппарат силовой путь, а не только отдельный провод питания измерительной электроники.
Внешний рисунок не раскрывает внутреннюю измерительную схему и не нумерует клеммы. Придумывать номера 1–4 или клеммы защитного проводника здесь не нужно. Это пример включения выбранного изделия, а не готовая схема ввода с подтверждёнными сечениями, защитой, селективностью и допустимой нагрузкой.
Что означает напряжение «на нуле»
Напряжение задаётся между двумя точками. Значение L–N и разность потенциалов N относительно земли — разные величины. Смещение нейтрали при её повреждении, падение напряжения в рабочем проводнике и ошибочные связи с другими источниками имеют разные причины. По одному показанию дисплея нельзя выбрать одну из них и объявить диагноз.
В показанной схеме реле присоединено к L и N, отдельного измерительного вывода PE нет. Поэтому из документа не следует функция независимого измерения N–PE и отключения при любом опасном потенциале нейтрали относительно земли. Формулировку изготовителя о защите от последствий обрыва нейтрали следует читать в границах контроля напряжения и документированных режимов.
Двухполюсное отключение также не устанавливает отсутствие напряжения при другом источнике питания, неверных соединениях или отказе контактов. Надпись OFF и потухшая нагрузка не заменяют предусмотренные для работ отключение и проверку отсутствия напряжения. Проверять это прикосновением или экспериментом на открытом щите нельзя.
Что показывает панель

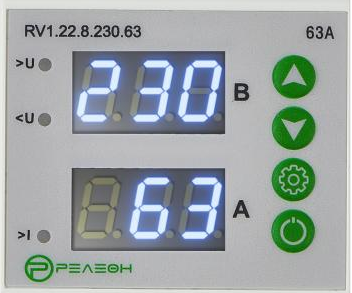

Верхний индикатор имеет обозначение В, нижний — А. Слева находятся отметки превышения напряжения, понижения напряжения и перегрузки по току. Справа — кнопки увеличения, уменьшения, вызова меню и ручного включения/отключения. Назначение приведено на странице 3 паспорта.
Показание в режиме настройки нельзя читать как текущую величину сети. Ручное OFF относится к команде управления, а не к измерению изоляции или отсутствия напряжения. Паспорт также описывает последнее событие и состояние Err после трёх последовательных срабатываний по перегрузке. Повторный запуск без установления причины перегрузки не является ремонтом; в статье кнопки реального аппарата не используются как учебный стенд.
В одном паспорте — разные диапазоны
Документ существует: утверждать, что на RV1.22.8.230.63 вообще нет паспорта, неверно. Но его наличие не устраняет внутренние противоречия. У версии 1 таблица характеристик и таблица меню задают разные границы:
| Параметр | Характеристики, стр. 2 | Меню, стр. 4 |
|---|---|---|
| Верхний порог | 220–300 В | 220–280 В |
| Нижний порог | 120–210 В | 140–210 В; также указано OFF |
Это две записи одного прочитанного документа, не рекомендуемые уставки. Они не доказывают две известные нам аппаратные ревизии: чтобы связать различия с выпуском или программой конкретного изделия, требуется ответ изготовителя. Нельзя молча выбрать больший диапазон или объединить обе таблицы.
В проекте сохраняют полный код изделия, идентификацию экземпляра, исходный файл и конкретный вопрос: какая таблица применима? Если доступное меню отличается, фиксируют наблюдение отдельно от паспортного допуска. Самостоятельное изменение крайних порогов не разрешает противоречие и может изменить защиту нагрузки.
Порог тока и две задержки решают разные задачи
Для исполнения 63 А в паспорте указан диапазон настройки тока 1–63 А. Для задержки включения и задержки отключения по току указаны одинаковые границы 5–600 с. При этом одна задержка относится к подаче питания, другая — к его снятию после обнаружения превышения тока.
Одинаковая единица не означает одинаковую функцию
Задержка включения / восстановления. Она относится к возвращению нагрузки в работу после предусмотренных условий восстановления. Значение в секундах не задаёт скорость отключения при повышенном напряжении.
Задержка отключения по перегрузке. Она относится к превышению заданного тока. Даже если записано то же число секунд, событие и действие другие. Уставка не подтверждает согласование с автоматическим выключателем.
Реакция на превышение напряжения. В таблице версии 1 указаны 0,5 с. Это отдельная характеристика документа, а не задержка повторного включения и не измеренный нами результат.
Вводное слово «мгновенно» из описания не означает нулевое время: численная таблица версии 1 задаёт 0,5 с при повышении напряжения и отдельные условия реакции на понижение. Рабочий диапазон электроники 50–450 В AC также не является допустимым диапазоном питания бытовой техники.
Паспорт указывает гистерезис 2%, но этой записи недостаточно для точного восстановления всего алгоритма возврата, поведения на равенстве порогу и при сочетании ошибок. В этом разборе нет калькулятора рекомендуемых уставок и симулятора реальной прошивки.
Что остаётся проверить для применения
Функция ограничения тока не делает RV1.22 автоматическим выключателем или дифавтоматом. Различие автомата, УЗО и АВДТ помогает разнести сверхтоковую и дифференциальную защиту. Наличие реле напряжения не подбирает эти аппараты и не подтверждает согласование короткого замыкания.
Цифра 63 А не назначает одинаковый вводной автомат всем объектам. Нужны требования нагрузки, её пусковой режим, проводники, условия в щите и подтверждённые данные коммутации. По двум полюсам также нельзя решить, нужен ли отдельный исполнительный аппарат: это вопрос конкретного проекта.
Внешняя схема и иллюстрация не подтверждают модель внутреннего реле, сварку соединений, отсутствие нагрева или встроенную тепловую защиту каждой ревизии. Утверждения о работе при 20 В или контактах на 80 А не становятся характеристиками выбранного исполнения без применимого документа и условий проверки. Разбирать установленный аппарат ради статьи не требуется.
Для решения нужны четыре согласованные части: идентифицированное изделие и его документ; назначение каждого проводника; требования подключаемых цепей; подтверждённые параметры и согласование защиты. Если любой из этих пунктов неизвестен, это открытый вопрос проекта, а не повод заполнить пробел «обычным» значением.
Сохраните ведомость для проекта щита
Соберите маркировку, применимость паспорта, схему нейтрали, защищаемые группы и уже известные настройки. Форма сохраняет сведения и вопросы; она не определяет систему заземления, не выбирает пороги и не выдаёт разрешение на монтаж.
