Характеристики и область применения провода АПВ

  • Статья
  • Видео
Электромонтеры регулярно монтируют щиты или делают ремонт различных цепей, для чего приходится делать перемычки. Для этого используют одножильные провода. Они бывают различных классов гибкости с медными или алюминиевыми жилами. Один из таких – провод АПВ, давайте рассмотрим его характеристики и назначение подробнее.

Расшифровка маркировки

Начнем описание провода АПВ с расшифровки аббревиатуры. Отечественная маркировка кабельной продукции обычно состоит из нескольких букв. Каждая из них несет свой смысл и указывает на состав и характеристики изделия. Как расшифровывается маркировка АПВ? Она расшифровывается следующим образом:

  • А – материал жилы, алюминий;
  • П – тип продукции, провод;
  • В – материал изоляции, ПВХ.

Всегда после маркировки идет цифра – это количество жил и площадь их поперечного сечения. Если цифра одна – то это только площадь поперечного сечения. Провод АПВ всегда одножильный с одним слоем изоляции.

Размер жилы

Пример: АПВ 4 – площадь поперечного сечения токопроводящей жилы 4 кв. мм.

Особенности конструкции

Поговорим о том, из чего состоит установочный провод АПВ. Конструкция достаточно простая, он состоит из одной однопроволочной (монолитной, жесткой) токопроводящей жилы из алюминия до 16 кв. мм. АПВ с сечением жил 25-35 кв. мм – из свитых 7 проволок.

Скрученные жилы

Это делает толстый провод более гибким, что повышает удобство при работе с ним. При сечениях жилы от 50 кв. мм свивают не меньше, чем 19 проволок.

Сечения АПВ

Повышение гибкости за счет использование многопроволочной конструкции жилы снижает риск переломить кабель, делает его удобнее в процессе монтажа, и выполнения соединений.

Толщина изоляции также зависит от площади поперечного сечения ТПЖ, например:

  • при сечении от 2,5 до 6 (включительно) номинальная толщина изоляции 0,8 мм, а минимальная – 0,62 мм;
  • при 10-16 кв. мм, номинальная – 1 мм, а минимальная – 0,8 мм;
  • 25-35 кв. мм, номинальная – 1,2 мм, а минимальная 0,98 мм;
  • 50 кв. мм, номинальная 1,4 мм, минимальная 1,15 мм.

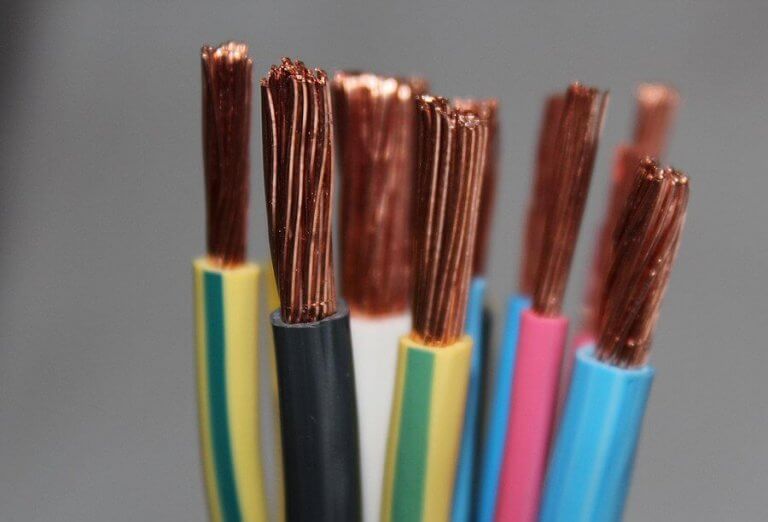

Для удобства и наглядности при работе с собранной схемой провода могут иметь различную цветовую маркировку, либо одноцветную, либо в виде двух разноцветных полос (по требованию). Ниже приведены типовые цвета изоляции с буквенным сокращением (используется для того, чтобы указать цвет на схеме):

  1. Белый или серый – Б.
  2. Желтый, оранжевый, фиолетовый – Ж.
  3. Розовый, красный – К.
  4. Синий или голубой – С.
  5. Зеленый – З.
  6. Коричневый – Кч.
  7. Черный – Ч.
  8. Зелено-желтый (цвета заземления, полосатый) – Ж-З или З-Ж.

Желто-зеленая изоляция

Описание характеристик

Давайте разберемся в основных технических характеристиках провода АПВ, это поможет понять для чего он нужен.

  • Число жил – 1.
  • Класс гибкости 1 или 2.
  • Тип жилы – алюминиевая, однопроволочная или многопроволочная (1-19) для больших сечений.
  • Срок службы – изоляция ПВХ обычно служит более 15 лет, при условии, что линия не подвержена облучением ультрафиолета, чрезмерным нагревам, переохлождениям.
  • Диапазон сечений – 2,5-150 кв. мм.
  • Номинальные напряжения – до 1000В.
  • Допустимая частота переменного тока 400 Гц.
  • Температура монтажа не ниже -15 градусов Цельсия.
  • Температура эксплуатации -50…+70 градусов Цельсия.
  • Допустимая относительная влажность воздуха 100% при +35 градусов Цельсия.
  • Пониженного атмосферного давления 53 кПа и повышенного до 290 кПа.
  • Изоляция не растрескивается при температуре в 150 градусов Цельсия, не деформируется при 70 градусах.
  • Минимальный радиус изгиба не менее 10 наружных диаметров провода.
  • При температуре 20 градусов Цельсия жила имеет удельное сопротивление не более 0,02800 Ом*мм2/м.
  • Сопротивление изоляции при 20 С, МОм/км, не менее: 1.

Допустимые условия по другим параметрам:

  • Устойчивость к синусоидальной вибрации с частотой в 1-2000 Гц с амплитудой ускорения до 200 м*с-2.
  • Акустического шумового воздействия частотой 50 Гц – 10 кГц, до 160 Дб звукового давления.
  • Устойчивость к ударам с пиковым ускорением до 15000 м*с-2, при длительности этого воздействия 0,1-2 мс или многократного ударного воздействия с ускорением 1500 м*с-2, при длительности 1-5 мс.
  • К линейным ускорениям до 1000 м*с-2.
  • Изоляция устойчива к плесневым грибам.

В таблицу ниже занесены сечения популярных проводов марки АПВ и ПВ:

Таблица сечений провода АПВ

Область применения

Характеристики провода АПВ позволяют его прокладывать в электрических шкафах и щитах. Данный проводник отлично подходит для сборки распределительных щитов. Часто встречается в пультах управления и кнопочных постах. В общем область применения подходит для многих видов стационарных соединений.

Перемычки между автоматами

Также провод АПВ можно использовать, например, для стационарного подсоединения вспомогательного и рабочего оборудования, такого как кабель для прогрева бетона. Иногда его применяют при разовом подключении в качестве удлинителя до источника питания (сварочного аппарата или передвижной ТП).

Прогрев бетона

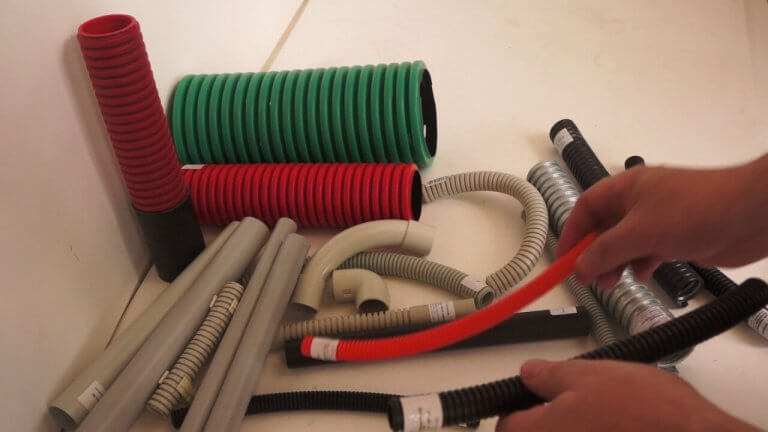

Если возникла необходимость выполнить наружную проводку – для прокладки провода АПВ нужно использовать лотки, короба, кабельные каналы и прочее. Это нужно для защиты изоляции от механических повреждений, например, перетирания, а также для защиты от ультрафиолетового излучения.

Защита кабеля на улице

По этой же причине АПВ не подходит для воздушных линий, но, если вам нужны провода для ввода в дом, например, при уличном соединении с питающим проводом СИП, то возможна прокладка АПВ в ПВХ-гофре или металлорукаве.

Аналоги:

  • Вместо АПВ можно использовать медный ПВ-1, он по гибкости ближе остальных (ПВ-3, ПВ-4) к нему.
  • АВВГ – это кабель с двойной ПВХ-изоляцией, выпускается с различным количеством жил, наиболее популярны 3 и 4 шт. Если необходимы именно отдельные алюминиевые жилы, можно просто снять наружную оболочку с кабеля.
  • АППВ – плоский провод с монолитными жилами, их может быть 2 или три жилы, заключенных в ПВХ изоляцию и уложены в одну плоскость. Слой изоляции один.

Лучшие производители

Среди производителей провода АПВ пользуются спросом все представители. Но по распространенности можно выделить:

  1. ООО «Рыбинсккабель», Рыбинск.
  2. АО «Самарская кабельная компания», Самара.
  3. ООО «Сибирский Кабельный Завод», Томск.

Именно эти заводы изготавливают более-менее качественную кабельную продукцию по доступным ценам.

Напоследок рекомендуем просмотреть видео по теме статьи:

Вот мы и рассмотрели характеристики, область применения и назначение провода АПВ. Надеемся, предоставленная информация была для вас полезной!
