Посмотрим на реальные открытые концы трубы, прочтём заводские размеры и сравним два исполнения с одинаковым наружным диаметром. Затем соберём данные для своей линии.
Гофру выбирают по условиям трассы, точному исполнению и внутреннему диаметру. Обозначение «20 мм» не означает свободный проход 20 мм: у рассмотренной трубы ДКС 91920 наружный диаметр 20 мм, внутренний — 14,9 мм. Цвет и название пластика не заменяют документы изделия.
Ниже сравним конкретные серии и разберём размерную таблицу. Это поможет подготовить спецификацию, но не даст универсального соответствия «кабель 3×2,5 → такая-то гофра»: наружные размеры кабеля, повороты, нагрев и условия прокладки проверяются отдельно.
Что даёт гофра и зачем нужна протяжка
Гофрированная труба образует канал вокруг кабеля. Её механическая защита ограничена характеристиками выбранного изделия и способом монтажа. Она не заменяет изоляцию кабеля, защитный аппарат и требования к строительной конструкции.
Протяжка — вспомогательная проволока для затягивания кабеля. Её наличие не гарантирует замену после отделки: значение имеют длина, изгибы, заполнение, доступ к концам и предусмотренные протяжные участки. Гофра, которую удалось уложить пустой, ещё не доказала сменяемость всей линии.
Какие виды различают: материал и исполнение
ПВХ, ПНД, полипропилен и композиции без галогенов имеют разные исполнения. Чтобы не приписывать всему материалу одинаковые свойства, возьмём систему гибких труб ДКС из каталога 36. Таблица описывает указанные серии; это не перечень разрешённых решений для любого здания.
| Серия и материал | Что сообщает документация | Что нельзя обобщать |
|---|---|---|
| A — ПВХ | Лёгкое, тяжёлое и сверхтяжёлое исполнения; нераспространение горения. Открытая прокладка описана внутри помещений по указанным основаниям, без воздействия УФ. | Любая серая или чёрная труба подходит для улицы, дерева или скрытой полости. |
| B — ПНД | Скрытая прокладка в негорючих конструкциях, включая монолитное бетоностроение. Для чёрного исполнения заявлена УФ-стойкость, для оранжевого — нет. | Любая труба из ПНД разрешена в земле, на открытом солнце и с любыми нагрузками. |
| C — полипропилен | Нераспространение горения; несколько механических исполнений. Наружная открытая прокладка описана под навесом и с условиями по основанию. | Синий цвет или название полипропилена автоматически разрешают открытую кровлю. |
| D — композиция на полиолефиновой основе | Без содержания галогенов; нераспространение горения. Скрытая прокладка в негорючих конструкциях; открытая — внутри, без УФ и по указанным основаниям. | Обозначение HF подтверждает все пожарные, механические и климатические условия. |
Металлорукав и двустенная труба для кабельной канализации — отдельные изделия со своими соединителями и областью применения. Ребристая поверхность не делает их взаимозаменяемыми. Металлорукав нельзя автоматически приравнять к стальной трубе с подтверждённой локализационной способностью.
По цвету виден только цвет
На архивной фотографии светлые и тёмные трубы. Без этикетки или документа нельзя достоверно назначить каждой ПВХ, ПНД, допустимую температуру или место установки.
Код меняет качество вывода
У чёрной ПВХ-трубы ДКС 91920B в карточке стоит «Устойчивость к УФ-излучению: нет». Чёрное исполнение ПНД серии B в рассмотренном каталоге описано иначе. Значит, «чёрная» не равнозначно «для солнца».
Наружный и внутренний диаметр — разные размеры

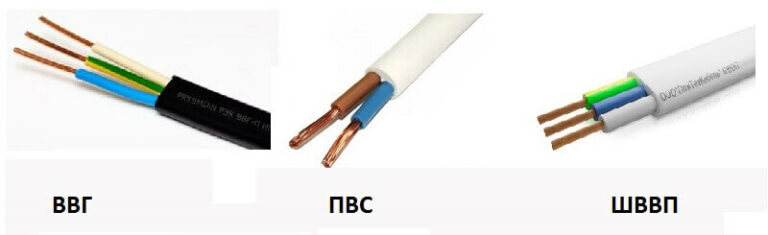

Наружный диаметр D нужен при согласовании крепежа и присоединительных деталей. Внутренний d описывает проход для кабеля. Размер кабеля берут по наружной оболочке, а не по сечению металлической жилы в мм². Для плоского кабеля сохраняют оба наружных габарита; его нельзя без основания считать круглым.
Для примера — серая лёгкая ПВХ-труба ДКС серии A с протяжкой. Коды и размеры ниже относятся к конкретным позициям каталога, не ко всем трубам на рынке.
| Код | Наружный D, мм | Внутренний d, мм |
|---|---|---|
| 91916 | 16,0 | 11,5 |
| 91920 | 20,0 | 14,9 |
| 91925 | 25,0 | 19,0 |
| 91932 | 32,0 | 24,9 |
| 91940 | 40,0 | 31,8 |
| 91950 | 50,0 | 40,2 |
Указанный в таблице каталога допуск наружного и внутреннего диаметра составляет ±0,4 мм для размеров 16–40 мм и ±0,5 мм для 50 мм. Перед заказом сверяют точный код, исполнение и документ поставки.
91920: D = 20 мм, d = 14,9 мм
Это лёгкое исполнение. По указанному допуску нижняя граница внутреннего диаметра: 14,9 − 0,4 = 14,5 мм. Учебная арифметика показывает роль допуска, но не выбирает кабель.
91520: D = 20 мм, d = 14,7 мм
У тяжёлого исполнения наружный размер такой же, а проход другой. С тем же допуском получается 14,7 − 0,4 = 14,3 мм. Эти данные относятся к названным позициям производителя.
Одинаковое «20 мм» не означает одинаковый проход
Нужно записать код и внутренний диаметр с допуском. Даже если кабель геометрически помещается, остаются повороты, протяжка, нагрев и допустимость совместной прокладки. Поля вашей линии не меняют этот фиксированный пример.
Механическая прочность, температура и пожарные свойства
Названия «лёгкая» и «тяжёлая» сравнивают внутри конкретной системы. Для серии A каталог указывает сопротивление сжатию при 20 °C: свыше 350 Н на 5 см для лёгкого исполнения и свыше 750 Н на 5 см для тяжёлого. Там же задано условие деформации: не более 25% ±5% начального диаметра. Это описание испытания, а не масса транспорта, которую можно поставить на трубу.
Числа нельзя переводить в обещание стойкости к любой стяжке, засыпке или удару. У серий из других материалов собственные показатели. «Тяжёлая» без кода и документа не описывает все условия реального участка.
Монтаж серии A: от −5 до +60 °C
Это диапазон из рассмотренного каталога. Если условная температура монтажа −10 °C, она ниже указанной нижней границы; эксплуатационный диапазон не делает такой монтаж допустимым.
Эксплуатация серии A: от −25 до +60 °C
В каталоге этот диапазон дан при отсутствии механических воздействий. Он не является разрешением изгибать или нагружать трубу на морозе. Для другого исполнения значения проверяют заново.
Нераспространение горения не означает негорючесть пластмассы, локализацию любого короткого замыкания или огнестойкость всей линии. Для скрытой полости важен состав строительной конструкции. Это подробно разобрано в разделе о кабеле и гофре над потолком; наличие бетонной плиты не описывает все остальные слои.
Влагостойкость материала также не равна герметичности стыков и открытых концов. ПУЭ 2.1.63–2.1.64 отдельно рассматривает предотвращение скопления влаги и уплотнение соединений по условиям среды. Нужны совместимые вводы, муфты и другие детали системы; разрез, замотанный лентой, нельзя без подтверждения считать восстановленной защитой.
Почему нельзя подобрать гофру по правилу «35%»
ПУЭ 2.1.61 устанавливает пределы 35% для глухих коробов и 40% для коробов с открываемыми крышками. Это не универсальные пределы для гофрированной трубы. Разницу и отдельный пример именно для короба можно посмотреть в разборе заполнения кабель-канала.
Поэтому исходный пример с количеством ПВС, полученным умножением площади гофры на 0,35, здесь не используется как разрешение. Сначала подтверждают наружные размеры кабелей и внутренний проход трубы. Затем проверяют реальное размещение, изгибы, возможность протяжки и тепловые условия. Свободное место не даёт права увеличивать автомат.
Для наружного участка дополнительно нужны документы по солнцу, температуре и воде. Сама труба не отменяет требований к маршруту: например, гофра не решает вопрос допустимости кабеля на крыше. В земле также нужна предназначенная для конкретных условий система, а не просто изделие с похожими рёбрами.
Соберите карточку трубы и кабелей для линии щита
Зафиксируйте назначение и длину участка, среду и основание. Отдельно запишите изделие трубы с кодом, D и d, допуск и документы; для каждого кабеля — полную марку и наружную геометрию. Повороты, доступ к концам и соединительные детали помогают не потерять условия будущей протяжки.
Форма ниже сохраняет исходные данные локально, показывает неизвестное и помогает подготовить ведомость. Она не проверяет совместимость всех полей, не рассчитывает разрешённое заполнение и не подбирает автомат. После подключения приложения запись можно будет связать с участком линии; персональный результат и скачивание предполагаются в приложении после входа. Сейчас данные не отправляются.
Продолжите работу над щитом
Соберите исходные сведения в форме ниже. Для работы над проектом щита откройте приложение. Автоматический перенос этой формы и выгрузка её результата из приложения пока недоступны: записи сохраняются только в этом браузере.
