Какой кабель выбрать для освещения: сечение, жилы и трасса

Для медной групповой сети освещения в жилых и общественных зданиях нормативный минимум — 1,5 мм². Дальше кабель выбирают по нагрузке, защите, длине и условиям трассы. Запись «3×1,5» сама по себе не отвечает ни на вопрос о допустимом токе, ни на вопрос о подходящей марке.

Главная ошибка — считать светильник маломощным и поэтому заменять часть стационарной проводки тонким шнуром. От щита до светильника, внутри самого светильника и между блоком питания и LED-лентой действуют разные условия. Сначала определите, какой участок вы выбираете.

Три участка, которые нельзя смешивать

Тонкий заводской провод внутри сертифицированного светильника не разрешает продолжать им групповую линию в потолке. Он работает в составе изделия, для которого предусмотрены свои конструкция, защита и испытания. Аналогично гибкий шнур настольной лампы не становится подходящим кабелем скрытой проводки только потому, что его удобно протягивать.

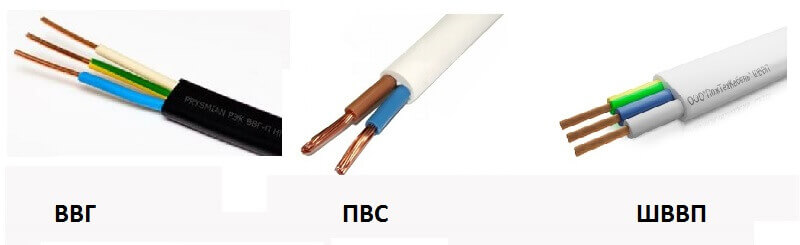

Рассмотреть жилы ВВГ, ПВС и ШВВП

Что означает минимум 1,5 мм²

В таблице 15.3 СП 256.1325800.2016 в редакции изменения № 9 для медной групповой сети освещения указано минимальное сечение 1,5 мм². Требование относится к категории линии. Оно не исчезает, если вместо лампы накаливания установлена LED-лампа на несколько ватт.

После проверки минимума выполняют расчёт. Допустимый длительный ток зависит от типа изоляции, температуры, количества нагруженных жил, способа прокладки и соседних кабелей. Кабель в теплоизоляции и такой же кабель в иных условиях могут иметь разную допустимую нагрузку.

Дополнительно проверяют падение напряжения и условия отключения при повреждении. Номинал защитного аппарата согласуют с выбранной линией. Фраза «0,75 мм² выдерживает 14 А» без условий таблицы и назначения проводника не является основанием для монтажа.

Увеличение сечения тоже требует проверки соединений. Жила должна помещаться в предусмотренный зажим, а кабель — проходить через допустимый ввод без нарушения оболочки и радиуса изгиба. Большое сечение не исправляет неподходящую марку, слабую клемму или ошибочную схему защиты.

Сколько жил требуется

Для обычного сетевого светильника класса I нужны рабочие цепи питания и защитный PE. PE имеет отдельную функцию: его нельзя использовать как нейтраль, вторую управляемую фазу или запасной провод управления.

Если светильник должен включать две группы, нужны отдельные управляемые ветви, а защитный проводник сохраняется. Поэтому совет «возьмите трёхжильный кабель, чтобы получить две группы» без разбора состава жил может привести к потере защиты. Количество жил определяют по полной схеме.

У светильников класса II и устройств с внешним драйвером требования иные. Отсутствие защитной клеммы у конкретного изделия не даёт права переобозначить защитную жилу стационарной линии. Неиспользуемый проводник оформляют безопасно согласно проекту, а не подключают к случайной металлической детали.

Проходные переключатели, датчики и умные модули также могут потребовать дополнительные проводники. Схему управления стоит выбрать до прокладки трассы, чтобы потом не заменять защитную жилу сигнальной.

Как прочитать марку и не потерять важное

Разберём существующую запись изготовителя: ВВГнг(А)-LS 3х1,5ок(N,PE)-1. В карточке Камкабеля указаны три медные жилы, сечение каждой 1,5 мм² и исполнение ОК. Здесь «3» — число жил, «1,5» — их номинальное сечение. Это не диаметр кабеля и не площадь всех жил вместе. Для заказа сохраняйте полную строку, включая исполнение и напряжение, а не только «кабель полтора».

Это пример чтения обозначения. Он не подтверждает, что данное изделие подходит к любой осветительной линии. Токи из карточки без условий конкретной трассы здесь не используются для подбора.

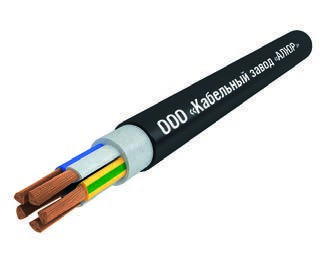

Рассмотреть заводскую маркировку и жилы

Название на оболочке помогает установить изготовителя, но для идентификации нужна вся надпись и документы партии. В описании маркировки АЛЮР также перечислены марка, нормативный документ и год выпуска. Сверяйте оболочку, ярлык бухты и паспорт: одна похожая фотография не подтверждает поставленный кабель.

В документации кабеля проверяют назначение для стационарной или подвижной работы, напряжение, материал жил, температурные пределы и условия среды. Полное исполнение марки имеет значение: обозначение пожарных свойств нельзя отбрасывать как необязательный суффикс.

Для внутренних сетей учитывают требования пожарной безопасности здания и способ группирования кабелей. Обозначение нераспространения горения не означает, что кабель невозможно повредить огнём, а низкое дымовыделение не означает отсутствие дыма при пожаре. Эти свойства не заменяют правильную защиту и монтаж.

ПВС, ШВВП и другие соединительные изделия нельзя назначать стационарной проводкой только по цене или гибкости. Их применимость подтверждается назначением конкретного изделия и проектом. При выборе замены нужны паспортные данные, а не внешнее сходство с имеющимся проводом.

Улица, сад, гараж и горячие помещения

Балкон и крыльцо. Сначала отделите закрытый участок от открытого: даже под навесом оценивают попадание воды, солнце и температуру. «Как в комнате, только в гофре» не является описанием допустимых условий.

Баня и санузел. Температурная зона сауны и зона ванной — разные исходные данные. Нужны требования к конкретной зоне, проводке, светильнику и его питанию. Нельзя назначить один термостойкий провод на всё помещение или объявить любое питание 12 В достаточной мерой защиты.

У трубы, гофры, коробки и кабельного ввода тоже есть условия эксплуатации. Наружная оболочка системы не превращает неподходящий кабель в универсальный. Соединения в саду дополнительно оценивают по воздействию воды и возможности осмотра, а не просто заматывают изолентой.

Почему 12 или 24 В не означают маленький ток

Сравните два независимых учебных потребителя постоянного тока мощностью 60 Вт каждый. Первый рассчитан на 12 В, второй — на 24 В. Меняется паспортное питание примера, а не напряжение одной и той же ленты.

Низковольтная лента должна получать своё штатное питание. На длинной линии даже небольшая абсолютная потеря напряжения составляет заметную долю питания. Поэтому размещение блока, длина ветвей и точки подачи питания влияют на результат наряду с сечением.

Для сетевого LED-драйвера нельзя безусловно вычислять действующий входной ток как ватты, делённые на напряжение. Учитывают указанный изготовителем ток, коэффициент мощности и пусковые процессы. Параметры выхода драйвера также не описывают автоматически его сетевой вход.

Если источник спрятан за полотном, отдельно проверьте параметры светильника, источника и управления под натяжным потолком: выход CV или CC и сетевой вход нельзя объединять в одну строку ведомости.

Соединения и проверка готовой линии

Клемму выбирают для материала, сечения и класса жилы. Некоторые зажимы принимают гибкие жилы непосредственно, другие требуют подготовки или не допускают их. Общее название производителя соединителя не отвечает на этот вопрос — нужна точная серия.

Лужение и установка наконечника не являются равнозначными универсальными решениями для любого винтового зажима. Следуют указаниям изготовителя клеммы. Не следует пытаться вместить две жилы там, где разрешена одна, или уменьшать сечение удалением проволок.

1. Зафиксируйте назначение каждого участка и схему управления.
2. Определите условия трассы и число необходимых жил.
3. Проверьте минимальное сечение, расчётную нагрузку и поправки условий прокладки.
4. Согласуйте защиту, падение напряжения и условия отключения.
5. Сверьте зажимы светильника, выключателя и соединителей.
6. После монтажа выполните предусмотренные проверки линии; факт свечения лампы не заменяет их.

Перед закупкой сверьте полную марку, единицы количества, документы и согласованные замены по проверке ведомости электромонтажных материалов.

Сохраните данные линии для проекта щита

Опишите один участок: от щита к светильникам, шнур прибора либо выход источника питания. Внутри участка перечислите модели нагрузок и трассу. Для другого участка создайте отдельную заготовку после переноса или сохраните сведения в проекте приложения, когда подключение станет доступно.

Форма сохраняет черновик только в этом браузере. Она не рассчитывает сечение, падение напряжения или защиту. В приложении после входа исходные сведения должны пройти проверку; персональный результат и скачивание предусмотрены там. Подключение приложения пока не выполнено.
