Какие материалы нужны для электромонтажа: от плана до ведомости

Для электромонтажа нужны кабели, аппараты защиты и управления, корпус щита, соединители, коробки, розетки, выключатели и крепёж. Их состав и количество определяют по точкам, трассам и схеме линий. Покупка готового «набора на квартиру» до этих решений часто заканчивается заменой материалов.

Материал помогает подготовить ведомость закупки для квартиры или дома. В нём нет универсальных сечений, автоматов и количества метров: такие значения зависят от проекта. Инструменты и услуги монтажника в эту ведомость не включают — иначе трудно сравнить предложения поставщиков и проверить расход.

Какие данные нужны до покупки

Сначала отметьте на плане розетки, светильники, выключатели и стационарную технику. Для каждого прибора запишите мощность, тип подключения и требования его инструкции. Затем согласуйте распределение по линиям, способы прокладки и расположение щита. Только после этого появляются обоснованные марки кабеля, защитные аппараты и длины трасс.

Для существующей квартиры важно понимать, что уже выполнено: материал и состояние проводников, система защиты, параметры ввода, доступное место в щите. Неизвестные значения оставляют вопросами для обследования. Предположение «в соседней квартире стоит такой автомат» не превращается в исходное условие вашего проекта.

Отдельно укажите материал стен и перекрытий, наличие пустот, утеплителя, влажных зон и уличных участков. Одинаковое название помещения не означает одинаковых условий монтажа. Кабель, пригодный для определённой прокладки внутри здания, нельзя автоматически переносить в грунт или наружную трассу.

Основные группы материалов для электромонтажа

Кабель: полное обозначение и отдельный учёт метров

Записи «медный кабель» или «ВВГ» недостаточно. В ведомости нужны число жил и сечение, номинальное напряжение, пожарное исполнение и конкретная продукция. Даже внутри одного семейства конструкция проводника может отличаться. Однопроволочная жила и многопроволочная жила — разные исполнения; количество проволок внутри жилы не равно количеству жил в кабеле.

Например, в описании ВВГнг(А)-LS изготовитель «Угличкабель» указывает медные проводники классов 1 и 2. Поэтому фраза «весь ВВГ имеет гибкую монолитную жилу» не годится для спецификации. Класс и исполнение выбранного изделия проверяют по документации, а пригодность к монтажу — вместе с условиями трассы.

Обозначение, связанное с нераспространением горения и пониженным дымовыделением, не делает кабель негорючим. NYM также нельзя объявлять полным аналогом ВВГнг(А)-LS только по внешнему виду и медным жилам. Замена допустима после сравнения требуемых характеристик, а не по предложению «почти такой же».

Длина трассы и объём заказа — разные записи

Разберём условную линию: от щита маршрут поднимается на 2 м, проходит 4 м и опускается на 2 м к точке. Все размеры заданы только для учебного примера. Полученные 8 м описывают трассу; длина концов для подключения и закупочный резерв в неё не включены.

Трубы, короба и крепления: выбирать систему целиком

В список включают не только прямые участки, но и соединители, вводы в коробки, необходимые повороты, крышки и крепёж под конкретное основание. Диаметр трубы определяют по кабелям и возможности их прокладки; шаг крепления берут из инструкции выбранной системы и проектного решения. Универсальное количество клипс на квадратный метр комнаты здесь не помогает.

Рассмотреть держатель и крепёж

Проводка за непроходным подвесным потолком и внутри сборной перегородки относится к скрытой. СП 256, пункт 15.15, связывает способ её выполнения с горючестью материалов конструкции и требует сменяемости. Поэтому «закрыть потом гипсокартоном» не означает оставить условия как для открытой проводки.

Для деревянного дома также нельзя заранее свести ведомость к любой пластиковой гофре или запретить все скрытые решения одной фразой. Нужен выбранный способ, соответствующий конкретной конструкции. Покупать комплект материалов следует после его проверки, включая проходы и соединительные узлы.

Щит: считать не только автоматы

Кроме аппаратов в щите нужны подходящий корпус, клеммные узлы, средства крепления и маркировки, закрытие незанятых проёмов и необходимые аксессуары. Число модульных мест проверяют по габаритам выбранных устройств. Оно не равно числу отходящих линий: некоторые аппараты занимают несколько мест, а соединениям тоже требуется пространство.

Автоматический выключатель, устройство дифференциальной защиты и реле контроля напряжения выполняют разные задачи. Комплект определяется схемой защиты. Покупка нескольких устройств с одинаковым номинальным током сама по себе не подтверждает их согласование между собой и с кабелем.

Как схема защиты меняет состав устройств, показано в разборе двух вариантов щита для одного набора линий. Учебное число аппаратов оттуда не переносят в свою ведомость без проекта.

Розетки и коробки: проверить состав комплекта

Для каждого блока перечислите механизмы, рамку и установочные коробки нужного исполнения. Коробка для полой перегородки и коробка для сплошной стены могут иметь разные крепления. Уточните глубину, взаимное расположение и совместимость с выбранной серией механизмов до отделки.

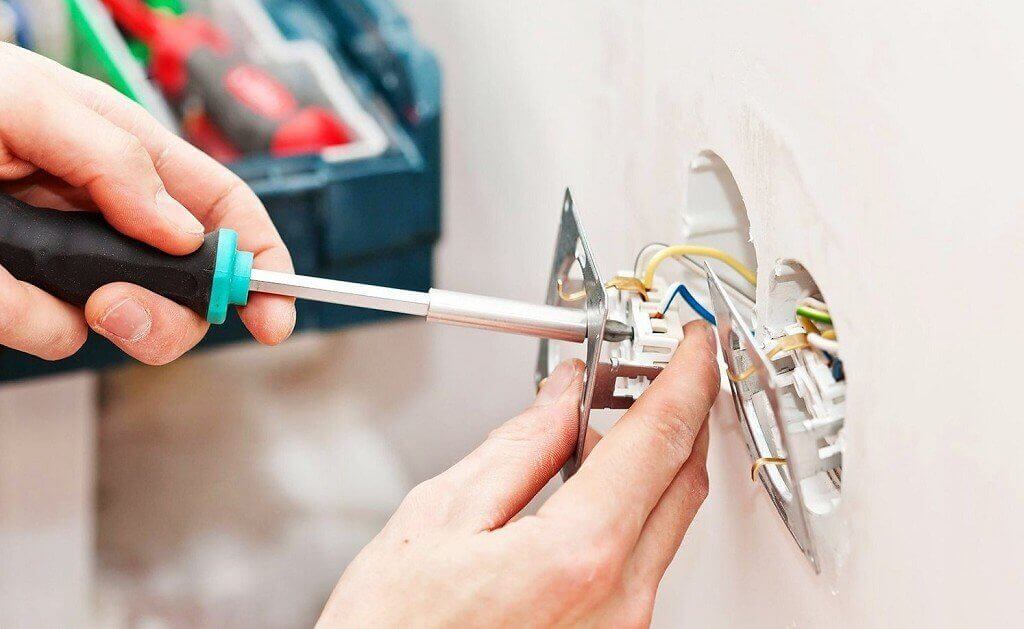

Рассмотреть состав точки

Посмотрите, что изготовитель действительно поставляет в упаковке. Рамка, лицевая накладка и механизм могут продаваться отдельно. Одинаковый цвет у разных серий не означает совместимость. Для распределительных коробок важны не только размеры, но и доступ к соединениям, вводы и условия окружающей среды.

Пример: как описать соединительное изделие

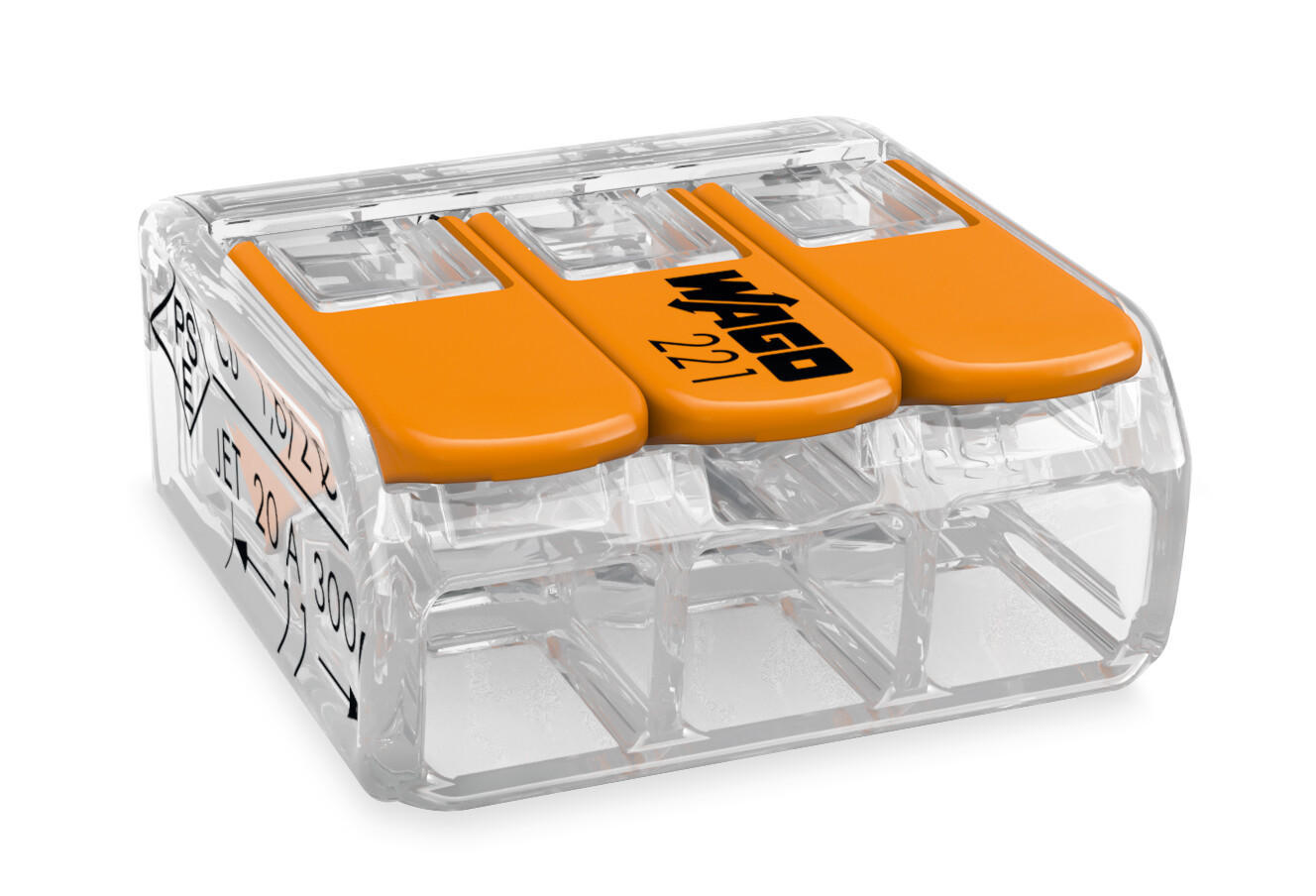

Фраза «клеммы на три провода» оставляет слишком много неопределённости. Разберём учебный пример по паспорту WAGO 221-413 от 02.07.2020. Это пример чтения документа, а не назначение данного изделия для любой линии.

Рассмотреть изделие

В рабочей ведомости к артикулу добавляют место установки, число изделий и документ, по которому выполнен выбор. Допустимые ток, напряжение и температура проверяются отдельно в условиях применения. По надписи на клемме нельзя назначать автомат всей линии.

Ввод в дом — отдельная часть закупки

Для воздушного и подземного ввода нужны разные решения. Не смешивайте их с материалами комнатной проводки. Состав ответвления, переходы между проводниками, крепления и ввод в здание задают по согласованной схеме подключения.

Прокалывающий зажим и ответвительный сжим, который называют «орехом», не являются взаимозаменяемыми названиями. Изображение одного нельзя использовать как подтверждение назначения другого. Наличие зажима также не даёт владельцу дома основания выполнять присоединение к действующей линии под напряжением.

Для кабеля в земле одной фразы «положим в ПНД» недостаточно. Требуются проверка допустимости кабеля и трубы для данного применения, механической защиты, проходов и условий трассы. Если решение ещё не принято, эту позицию оставляют несогласованной, а не закрывают покупкой первой подходящей бухты.

Как проверить ведомость перед заказом

1. Свяжите каждую строку с точкой, линией или узлом на схеме.
2. Укажите единицу: метр, штука или комплект. Не суммируйте разные единицы.
3. Отделите длину трассы, запас концов и закупочный резерв; не добавляйте один запас дважды.
4. Проверьте артикулы, совместимые аксессуары и комплектность упаковки.
5. Зафиксируйте согласованные замены и оставшиеся неизвестные параметры.
6. При получении сверьте маркировку и документы с ведомостью, осмотрите упаковку и изделия на повреждения.
