Замена проводки в хрущёвке: схема, этапы и ограничения

Замена электропроводки в хрущёвке начинается с обследования ввода, старых линий и конструкций дома. После этого выбирают маршруты, составляют схему и выполняют работы. Новые кабели внутри квартиры не увеличивают выделенную мощность и не устраняют повреждения общедомового стояка. А третья жила сама по себе не создаёт защитное заземление.

Для такой квартиры важны три отдельных вопроса: откуда её питают, что можно сохранить от существующей сети и где допустимо проложить новые линии. Разберём порядок действий, варианты без сплошного штробления и пример задания исполнителю. Универсальной схемы для всех «двушек-хрущёвок» нет: дом мог пройти капитальный ремонт, а проводка — несколько частичных переделок.

Когда нужна замена, а когда сначала ищут отдельную неисправность

Год постройки — повод выяснить состояние сети, но не заключение о каждом скрытом проводе. В одной квартире могут одновременно оставаться первоначальные линии, новый ввод и поздние ответвления неизвестного качества. Поэтому решение принимают по обследованию, а не только по возрасту дома или цвету изоляции.

• Повреждения изоляции и перегретые соединения. Исполнитель определяет границы дефекта и допустимость дальнейшего использования участка.
• Частые отключения защиты. Нужно установить причину: перегрузка, неисправный прибор, повреждение линии или другая проблема. Установка автомата большего номинала без проверки кабеля не является ремонтом.
• Новые мощные потребители. Духовка, водонагреватель или кондиционер требуют проверки мощности ввода и расчёта подключения. Наличие свободной розетки не подтверждает возможность добавить нагрузку.
• Предстоящий капитальный ремонт квартиры. Обследование до отделки позволяет решить, какие линии заменить и как не вскрывать ремонт повторно.

При запахе гари, искрении или следах оплавления не продолжайте пользоваться повреждённой точкой и не проверяйте её нагрузкой. Нужна срочная проверка электриком; при дыме или пожаре покиньте опасную зону и вызовите 112. Отсутствие видимых повреждений не заменяет измерений скрытой проводки.

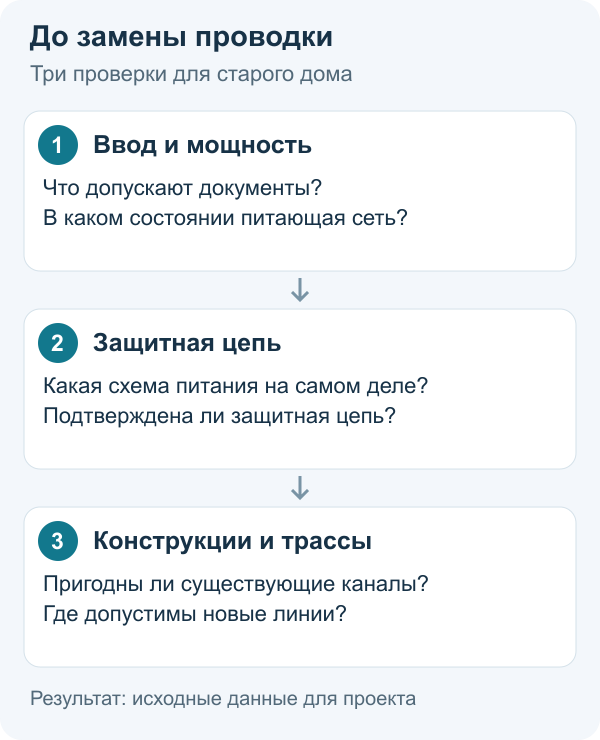

Сначала проверить ввод и защитный проводник

Владелец собирает доступные документы и сведения у управляющей организации, а квалифицированный специалист обследует сеть. В задании нужно отдельно назвать вводной кабель, этажный щит, питание квартиры и границу ответственности. Самостоятельно вскрывать общий щит и отсоединять провода для осмотра не следует.

Открыть схему в полном размере

Два провода в розетке не описывают всю систему дома. В TN-C защитная и рабочая функции совмещены в проводнике PEN; в TN-S они разделены. После реконструкций фактическая сеть может отличаться от первоначальной. Требования к защитным цепям и проверке отключения зависят от схемы; эти различия разобраны в руководстве Schneider Electric по системам заземления.

Нельзя самостоятельно сделать «землю», соединив защитный контакт розетки с рабочим нулём, батареей, водопроводом или случайной металлической частью щита. После предусмотренного проектом разделения PEN повторно соединять PE с N ниже этой точки нельзя. Принцип непрерывности защитного проводника и разделения функций приведён в разделе о PE.

УЗО не заменяет защитный проводник и исправный ввод. Нельзя переносить совет «просто поставить УЗО» на любую двухпроводную сеть: в участке TN-C с совмещённым PEN обычную схему дифференциальной защиты применять нельзя. Это ограничение объясняет руководство изготовителя. Возможность и схему защиты конкретной квартирной линии определяют после обследования. Если требуемые защитные меры пока обеспечить нельзя, проект должен прямо назвать ограничения эксплуатации и работы, необходимые на вводе или в доме.

Как выяснить, где проходит старая проводка

В первую очередь ищут документацию на дом, следы прежних ремонтов и доступные точки сети. Затем специалист устанавливает связи между щитом, коробками, светильниками и розетками с помощью осмотра и подходящих измерений. План из интернета показывает возможное устройство похожего дома, но не подтверждает расположение кабеля в вашей стене.

В некоторых конструкциях есть заводские каналы, и их маршрут может отличаться от привычных вертикалей над розетками. Канал может оказаться непроходимым, иметь неизвестное ответвление или не подходить для нового кабеля. Возможность повторного использования проверяют до демонтажа и закупки; обещание «привяжем новый провод к старому и всё протянем» не является достаточным основанием.

Не вскрывайте стену или потолок ударами в месте, которое определили по пустому звуку. Нужно знать конструкцию, исключить повреждение коммуникаций и обеспечить безопасное состояние исследуемой цепи. О подходах к поиску рассказывает материал о распределительных коробках, но вывод о конкретном месте вскрытия делают на объекте.

Старые линии, которые решили вывести из эксплуатации, отсоединяют от всех источников питания и обозначают на итоговой схеме. Если проводник остаётся в недоступном канале, его статус должен быть понятен следующему исполнителю. Нельзя оставлять неизвестный подключённый отрезок под новой отделкой и считать замену завершённой.

Где прокладывать новые линии, если штробить нельзя

Название «хрущёвка» не определяет материал, несущую роль и состояние каждой стены. До разметки выясняют серию дома и конструктивное решение. Нельзя назначать допустимую штробу по правилу «только вертикально», по универсальной глубине или по предположению, что любая межкомнатная перегородка выдержит вмешательство.

Если для выбранного ремонта требуется оценка состояния конструкций, её выполняют профильные специалисты. ГОСТ 31937-2024 устанавливает основу обследования зданий и инженерных систем; он не выдаёт владельцу универсального разрешения резать стены. Необходимость согласования переустройства и конкретные ограничения уточняют для своего объекта и региона.

Прокладка под стяжкой не означает разрешение штробить плиту перекрытия. Кабельный плинтус не означает, что до розетки обязательно нужна штроба: может подойти предусмотренное системой наружное решение. Гофра сама по себе тоже не делает любой маршрут допустимым.

Особенности решений разобраны отдельно: проводка в полу и проводка в плинтусе. После выбора трасс считают длины каждого кабеля, а не умножают площадь квартиры на общий коэффициент.

Пример задания на замену проводки в двухкомнатной хрущёвке

Предположим, в квартире живут во время ремонта, на кухне стоит газовая плита, планируются стиральная и посудомоечная машины, а состояние защитного проводника не подтверждено. Часть обоев хотят сохранить, пол пока не менять. Это условный пример подготовки работ: ни адрес, ни серия, ни параметры сети не заданы, поэтому он не является готовым электрическим проектом.

На основе этой ведомости электрик или проектировщик составляет схему именно обследованной квартиры. Сечения и число жил, защитные аппараты и способ соединений назначают по расчёту и условиям прокладки. Калькулятор сечения кабеля может помочь с отдельной оценкой, но не определяет состояние стояка, систему заземления и допустимость вмешательства в стены.

Для сметы удобно разделить обследование, проектные решения, отключение и работы на вводе, трассы, линии и точки, щит, испытания и восстановление отделки. Тогда предложения исполнителей можно сравнить по одинаковому объёму. Фиксированная цена «за двушку» без перечня работ не показывает, включены ли ввод, проверка и отделка.

Этапы полной и поочерёдной замены

1. Обследовать и обозначить границы. Составить фактическую схему, выявить дефекты и определить, что заменяется, что сохраняется и что требует участия управляющей организации.
2. Согласовать решения. Утвердить план точек, маршруты, расчёты линий и защиты, последовательность отключений и временное питание. Проверить строительные ограничения до начала пыльных работ.
3. Подготовить трассы и новые линии. Выполнять это по утверждённому решению, с безопасным отделением рабочих участков от питания. Любые найденные скрытые ответвления вносить в схему.
4. Проверить скрываемую часть. До отделки осмотреть прокладку, маркировку и предусмотренные соединения; провести необходимые проверки и зафиксировать трассы с размерами.
5. Завершить подключения и щит. Переходы со старых участков, если они остаются, должны быть специально предусмотрены. Старый алюминий и новый медный провод нельзя соединять произвольным зажимом: способ выбирают по материалам, состоянию жил и документации соединителя.
6. Провести итоговые испытания. Устранить замечания и проверить нужный объём после изменений, а не только убедиться, что в розетках появилось напряжение.
7. Передать результат. Подписать группы, выдать фактическую схему и отчёт, обозначить выведенные из работы линии и сохранившиеся старые участки.

Поочерёдная замена возможна только по общей схеме этапов. Комнаты на плане не обязательно совпадают с независимыми электрическими группами: старая линия может питать точки в нескольких помещениях. Поэтому нельзя считать «комнату отключили» достаточным подтверждением безопасного состояния всех проводов внутри неё.

При сдаче каждого этапа должно быть понятно, какие цепи разрешены к использованию и что ещё не закончено. Не соединяют временно новые и старые линии «как получилось» и не подают питание обратно через случайную розетку. Если безопасно отделить этап нельзя, график ремонта меняют или организуют иное временное питание по решению специалиста.

Общий порядок подготовки квартирной схемы и перечень данных для расчёта есть в статье об электропроводке в квартире. В хрущёвке к нему добавляется обязательное для принятия решений выяснение фактического состояния старых участков и питающей сети.

Что проверить при приёмке

ГОСТ Р 50571.16-2019 предусматривает приёмо-сдаточную проверку новой установки и изменений существующей: осмотр, испытания и отчёт. Проверка на короткое замыкание обычным мультиметром не подтверждает весь комплекс защитных мер. Объём и методы определяет квалифицированный специалист для фактической схемы.

• Исполнительная схема соответствует реальным линиям и подписям щита.
• Для скрытых трасс сохранены фотографии с привязками, а необходимые документы оформлены до закрытия отделкой.
• В отчёте перечислены проверенные цепи, результаты, критерии оценки и исполнитель; замечания устранены либо прямо отражены как незавершённая работа.
• Отдельно указано, проверялись ли ввод и защитная цепь и какие ограничения сохраняются за пределами заменённых линий.
• Владелец знает назначение групп и порядок действий при отключении защиты.

Фраза «вся проводка новая» должна соответствовать перечню выполненных работ. Если заменили только розетки и видимые участки, это не полная замена сети; если обновили квартиру, это ещё не реконструкция общедомового электроснабжения.

Короткие ответы перед заказом работ

Можно ли обойтись без штробления?

Иногда можно использовать существующие каналы или подходящие открытые системы. Это зависит от состояния каналов, размещения новых точек и строительных условий. До обследования обещать сохранность всей отделки нельзя.

Нужно ли обязательно вытаскивать каждый старый провод?

Не всегда это технически возможно без лишнего разрушения. Решение принимают по месту, но выведенный из эксплуатации провод не должен оставаться под напряжением или иметь неизвестное питание. Его расположение и статус фиксируют в документации.

Новые розетки с заземляющими контактами решат вопрос защиты?

Нет. Нужна предусмотренная схемой и проверенная защитная цепь. Установка механизма с такими контактами, трёхжильного кабеля или УЗО сама по себе эту задачу не закрывает.

Можно сначала заменить только кухню?

Такой вариант рассматривают после проверки ввода и связи старых линий. В проекте отмечают границу нового участка и безопасный способ его подключения. Оставшуюся сеть не объявляют исправной только на основании проверки новой кухни.
