ВВГ — кабель с медными жилами, АВВГ — с алюминиевыми, АсВВГ — с жилами из алюминиевого сплава. Одинаковое сечение не делает их взаимозаменяемыми. Для ввода сравнивают готовую линию: нагрузку, трассу, защиту и соединения на обоих концах.
Выбирайте вариант линии целиком. Материал жилы влияет на её электрические свойства и требования к соединениям. Но кабель выбирают вместе с сечением, пожарным исполнением, трассой и защитой. Сравнение только цены метра или одинаковых цифр сечения оставляет большую часть задачи нерешённой.
Чем отличаются ВВГ, АВВГ и АсВВГ
ВВГ — семейство силовых кабелей с медными жилами, АВВГ — с алюминиевыми, АсВВГ — с жилами из алюминиевого сплава. Буквы «Ас» обозначают материал проводника, а не улучшенную версию меди. Марку сплава и конструкцию выбранного изделия подтверждают документами: цвет и блеск среза для этого недостаточны.
| Семейство | Материал жилы | Что это меняет в проверке |
|---|---|---|
| ВВГ | Медь | Нужны класс и сечение жилы, полное исполнение кабеля и условия его прокладки. Медная жила тоже должна соответствовать зажиму. |
| АВВГ | Алюминий | Отдельно проверяют область применения линии и разрешённое присоединение алюминиевых проводников. |
| АсВВГ | Алюминиевый сплав | Нужны подтверждённая марка сплава, документ на кабель и условия соединения именно такого проводника. |
В этих обозначениях «ВВ» относится к ПВХ-изоляции и ПВХ-оболочке. Название семейства не раскрывает число жил, их сечение, форму, класс, напряжение и пожарное исполнение. Запись «ВВГ» в заявке поэтому ещё не спецификация.
Что смотреть под оболочкой

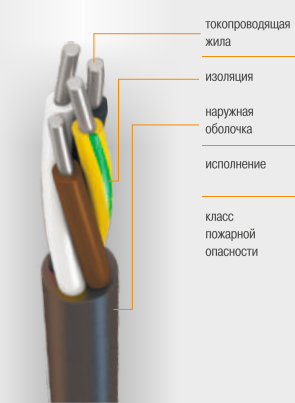

В описании серии АсВВГ ХКА по ТУ 16.К73.170-2018 перечислены токопроводящая жила из сплава, изоляция, скрутка изолированных жил, внутренняя и наружная оболочки. Предусмотрены жилы классов 1 и 2; состав оболочек зависит от исполнения. У медных и алюминиевых серий также встречаются разные форма и конструкция жил. Поэтому нельзя распространять один красивый разрез на всю продукцию трёх семейств.
Многопроволочная жила состоит из нескольких проволок, но остаётся одной жилой. Это не количество проводников в кабеле. И многопроволочное исполнение не превращает кабель для стационарной прокладки в кабель для постоянно движущегося механизма. При монтаже важны наружный диаметр, допустимый изгиб, усилие протяжки и пространство для разделки — по документу выбранного изделия.
Пожарное исполнение не следует из металла
ВВГ и ВВГнг(А)-LS — разные полные обозначения. «нг(А)» означает нераспространение горения при групповой прокладке по категории А; LS относится к пониженному дымо- и газовыделению. Это не обещания «не горит» и «совсем не дымит».
В каталоге ХКА обычный АсВВГ, АсВВГнг(А) и АсВВГнг(А)-LS имеют раздельные области применения. Указания для одиночной линии нельзя автоматически переносить на группу кабелей. Для здания и участка трассы выбирают требуемое исполнение целого кабельного изделия, а не только металл жилы или цвет оболочки.
Можно ли рассматривать алюминий или сплав для ввода
Применение оценивают по назначению линии и требованиям объекта. Фразы «алюминий запрещён» и «сплав разрешён везде» одинаково плохо описывают эту задачу. Для питающих и распределительных сетей, рассматриваемых в пункте 15.3 СП 256.1325800.2016, при применении жил из алюминия электротехнического назначения или сплавов 8030 и 8176 указан минимум 16 мм². Здесь учтено изменение № 9, введённое с 26 января 2026 года.
Это нижняя граница для названного случая, а не готовое сечение любого ввода. Расчёт может потребовать большего. В том же пункте выделены отдельные электроприёмники инженерного оборудования; в своде правил есть и требования к другим видам линий. Сначала определяют категорию конкретного участка, затем применимые условия. Нельзя перенести исключение для одного назначения на произвольный ввод или розеточную группу.
Пара «медь 2,5 мм² — алюминий 4 мм²» ниже служит только для чтения таблицы сопротивления. Она не является проектным решением питающей линии и не разрешает замену по одному числу.
Сопротивление: предел, измерение и допустимый ток
Удельное сопротивление материала, сопротивление готовой жилы и допустимая токовая нагрузка — разные величины. Сравнивая готовые проводники, прежде всего сохраняйте материал, класс жилы, температуру и единицы. Число из нормативной таблицы со словами «не более» — верхний предел, а не обязательное показание прибора.
| Жила | Предел сопротивления | Условие |
|---|---|---|
| Медная без покрытия, класс 1, 2,5 мм² | 7,41 Ом/км | Одна жила при 20 °C; таблица 3 ГОСТ 22483-2021 |
| Алюминиевая, класс 1, 4 мм² | 7,41 Ом/км | Одна жила при 20 °C; та же таблица |
| Однопроволочная из алюминиевого сплава, 4 мм² | 7,41 × 1,162 = 8,61042 Ом/км | Примечание к п. 5.1.2, если договор изготовителя и заказчика не устанавливает иного |
Последняя строка — арифметическое применение примечания к пределу. Она не доказывает, что каждый образец АсВВГ фактически имеет сопротивление на 16,2% выше любого АВВГ. Для многопроволочной жилы правило для однопроволочной автоматически не применяют. Документ на поставляемое изделие и его конструкцию проверяют отдельно.
Совпали два предела
У меди 2,5 мм² и алюминия 4 мм² класса 1 в приведённых строках одинаковый предел 7,41 Ом/км при 20 °C. Установлено совпадение одного нормируемого показателя. Фактическое сопротивление отрезков и условия их применения пока не известны.
Применили примечание для сплава
7,41 × 1,162 = 8,61042 Ом/км. Этот предел относится к однопроволочной жиле и указанному условию договора. Из него нельзя получить измеренное сопротивление неизвестного кабеля или объявить материал «на 16,2% хуже».
Захотели заменить кабель
Таблица не проверила токовую нагрузку в реальной трассе, падение напряжения, защиту, допустимость применения и окончания. Значит, вывод «можно заменить» из неё не следует. Для двух кандидатов нужно заполнить отдельные записи и проверить одну общую задачу.
Как сравнить работу в одной трассе
Задайте одинаковые нагрузку, назначение, длину и способ прокладки. Для каждого варианта проверяют допустимую токовую нагрузку в этих условиях, падение напряжения, согласование с защитным аппаратом и стойкость при коротком замыкании. Расчётные сечения вариантов при этом могут различаться.
Например, справочный лист ХКА для АсВВГ по ТУ 16.К73.170-2018 задаёт токовые нагрузки на воздухе при температуре среды 25 °C и отдельно оговаривает нагруженные жилы. Это не готовые токи для кабеля в теплоизоляции, закрытом канале или плотной группе. Температурный режим, соседние линии и условия отвода тепла входят в проверку, а не добавляются после покупки.
Большее сечение может изменить наружный диаметр, ввод в корпус, длину разделки и место для изгиба. Сравнивайте также возможность укладки и обслуживания в конкретном щите. Штангенциркуль на наружной оболочке не измеряет площадь металла; номинальное сечение не получают из диаметра всего кабеля.
Проверить нужно оба окончания
На концах линии могут находиться разные аппараты: счётчик, автомат, клеммный блок, шина с наконечником. Для каждого узла нужны точная модель, допустимый материал и класс жилы, диапазон сечений и предусмотренный способ присоединения. То, что жила вошла в отверстие, совместимость не подтверждает.
| Узел | Подтверждение до монтажа | Ошибка |
|---|---|---|
| Зажим аппарата | Разрешённый материал, конструкция и сечение жилы; способ подготовки и момент затяжки по инструкции | Распространить допуск «медь» на сплав только из-за подходящего размера |
| Переходное соединение | Совместимость проводников с обеих сторон, точный соединитель и технология монтажа | Считать любую гильзу или добавленную пасту универсальным переходом |
| Разделка в щите | Место для окончания и изгиба, крепление кабеля и доступ к соединению | Подрезать проволоки или уменьшать жилу ради неподходящего зажима |
Пункт 15.47 СП 256 отдельно рассматривает соединения жил из сплавов 8030 и 8176 с электроустановочными изделиями, аппаратами и счётчиками. Для связи с контактами, предназначенными для меди, в нём предусмотрена проверка соединительных устройств и испытаний оборудования. Указание на применение электропроводящей смазки при медных или латунных контактах не заменяет эту проверку.
Состав, подготовку поверхности, длину зачистки, инструмент и затяжку берут из документации конкретного узла. Здесь нет универсального рецепта оконцевания АсВВГ. Если прямое присоединение не подтверждено, проектировщик предусматривает совместимое переходное решение; оно входит в стоимость и компоновку щита.
Что испытание образца действительно доказывает
Чтобы сравнить сопротивление образцов, необходимо знать их изготовителей, полные марки, конструкцию жил, длину кабельного изделия, температуру, метод измерения и приборы. ГОСТ 22483-2021 предусматривает измерение и температурную корректировку; сопротивление на километр приводят по длине готового кабельного изделия, а не вынутой из скрутки отдельной жилы.
При малых сопротивлениях нельзя незаметно включить в результат сопротивление измерительных проводов и случайных контактов. Поэтому бытовое показание без описания метода не стоит сравнивать с нормативной таблицей до сотых долей ома. Номинальный параметр, фактическое измерение и пересчёт в протоколе должны находиться в разных колонках.
Механические свойства сплава также оценивают по конкретному нормируемому показателю и методике, а не по общему обещанию «меньше ломается». Изгиб жилы рукой не заменяет испытание на перегиб, а удачный результат одного образца не характеризует все изделия этой марки на рынке. Из изменения состава нельзя без проверки сделать вывод о надёжности любого контакта.
В этой статье собственные испытания не заявляются. Сопротивления выше — документальные пределы и учебная арифметика. Заводские изображения показывают конструкцию; они не являются фотографиями измерений и не подтверждают сравнительное превосходство продукции.
Когда экономия становится проверяемой
Сравните две спецификации для одной задачи: кабель требуемого исполнения и расчётного сечения, окончания, переходные изделия, вводы, принадлежности и монтаж. Если один вариант требует другого корпуса или дополнительного места в щите, это также часть решения. Дешевле метр — не обязательно дешевле готовая линия.
Для сравнения массы используют данные готового кабеля в нужном исполнении. Масса металлической жилы не включает изоляцию, оболочки и другие элементы. Универсальные проценты экономии или снижения массы здесь не приводятся: они зависят от выбранных изделий, объёма и комплектации.
- Определите назначение линии и требования к объекту.
- Запишите полные марки кандидатов и документы поставки.
- Проверьте варианты в одних условиях нагрузки и трассы.
- Согласуйте каждое окончание с аппаратами щита.
- Сравните состав и стоимость готовых решений, отметив неподтверждённые позиции.
В общей ведомости отдельно учитывайте трассу, окончания и закупочный резерв. Разбор полного обозначения кабеля и учёта метров помогает сохранить происхождение количества и не прибавить один запас дважды.
Подготовьте сравнение для проекта щита
Запишите одну линию и несколько рассматриваемых вариантов. Для каждой клеммы или перехода добавляйте отдельную строку с кодом варианта и концом линии. Неизвестные параметры оставляйте неизвестными: форма не подбирает сечение и не разрешает замену материала.
