Стриппер КВТ WS-04B: настройка длины, усилия и проверка жилы после зачистки

Автоматический стриппер ускоряет повторяющуюся зачистку. Хороший результат определяется не скоростью движения, а тем, удалось ли снять нужную длину изоляции и сохранить все проволоки жилы.

Как WS-04B снимает изоляцию

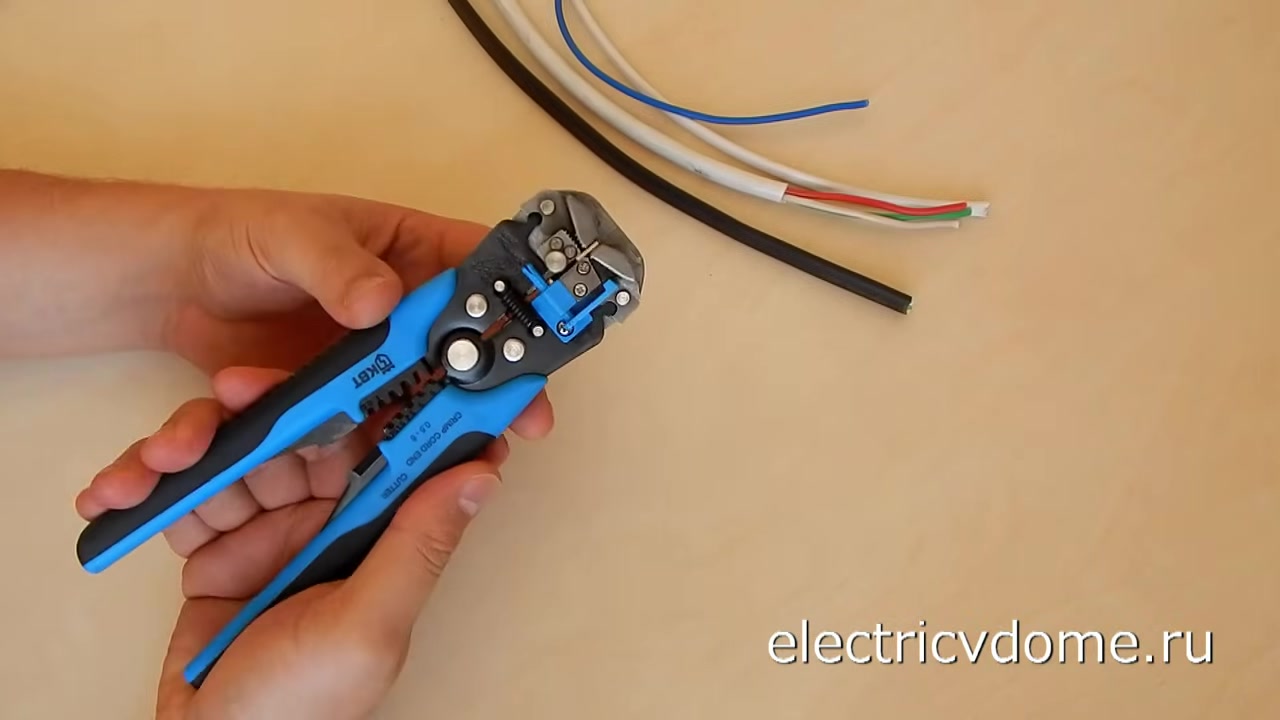

Одна часть механизма удерживает провод, другая надрезает и стягивает изоляцию. При сведении рукояток эти движения выполняются последовательно, а после отпускания инструмент возвращается в исходное положение.

В исходном ролике автор демонстрирует зачистку нескольких образцов и отдельно показывает ограничитель длины и винт микронастройки. Именно эти элементы полезно освоить до перехода к серии одинаковых соединений.

Почему в описаниях встречаются разные диапазоны

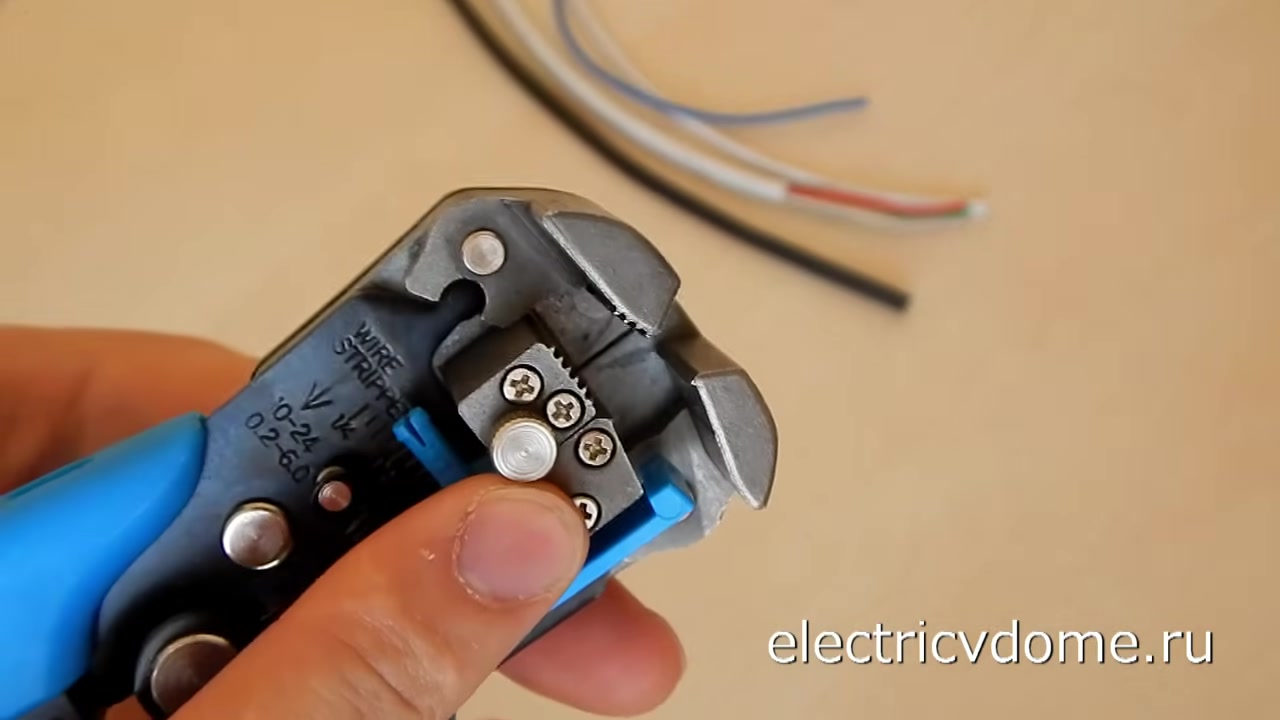

На инструменте из видео видна маркировка 0,2–6,0 мм². В доступном паспорте серии для WS-04B указан диапазон 0,05–10 мм². Эти сведения нельзя молча объединять в обещание, что каждый старый экземпляр будет одинаково работать на всех перечисленных сечениях.

Для практической работы используйте паспорт и маркировку именно своего инструмента. Если они противоречат друг другу, до работы на крайних значениях уточните применимость документации. Само наличие винта регулировки не расширяет заявленный диапазон без ограничений.

Настройка перед серией соединений

1. Определите требуемую длину зачистки. Берите её из документации клеммы или наконечника. Миллиметры длины и мм² сечения — разные параметры.
2. Установите ограничитель. Проверьте его положение линейкой на пробном результате, особенно если разметка инструмента плохо читается.
3. Возьмите обрезок того же провода. Одинаковое сечение не гарантирует одинаковую толщину и жёсткость изоляции у разных марок.

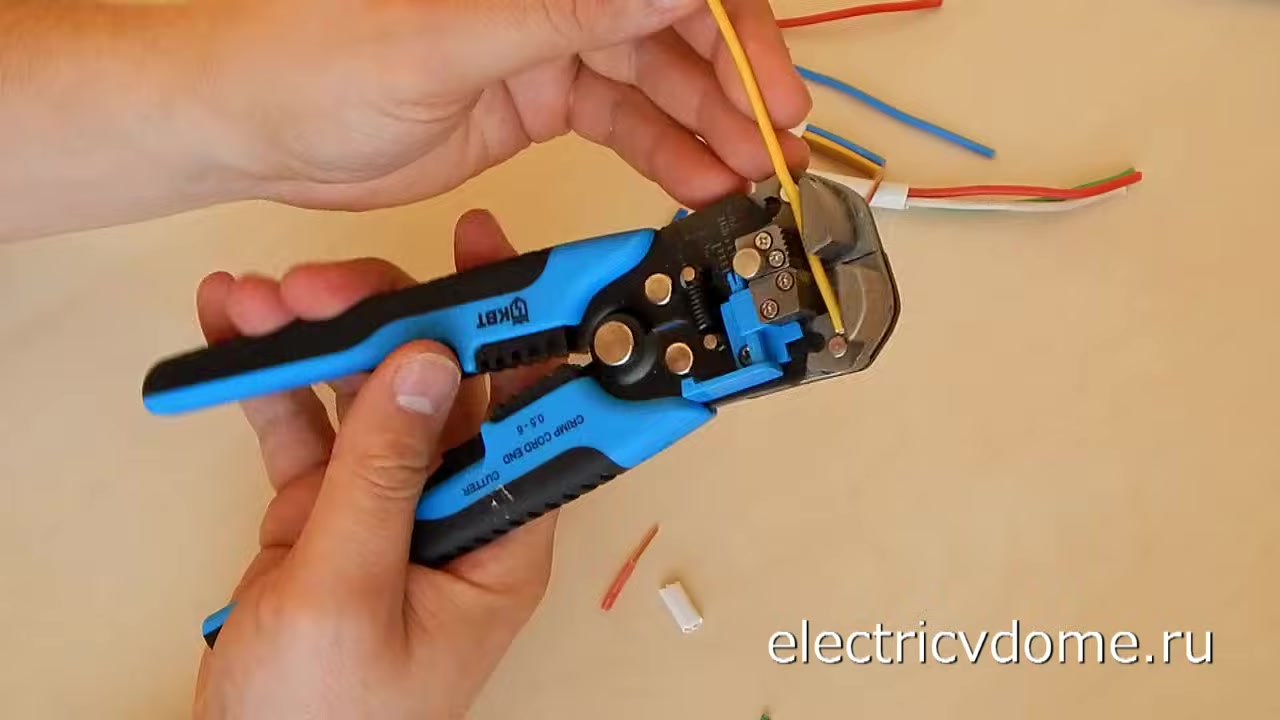

4. Выполните один рабочий ход. Уложите провод ровно между губками до ограничителя. Сведите рукоятки уверенным чётким движением, не дёргая сам провод в сторону.
5. Осмотрите металл и край изоляции. Убедитесь, что длина достаточна, нет надрезов, потерянных проволок или вытянутой изоляции.
6. При необходимости поправьте прижим. В паспорте направление «+» увеличивает прижим, «−» уменьшает. После изменения повторите пробу на свежем участке.

Для тонкой жилы не стоит сразу устанавливать максимальное усилие. Если инструмент режет металл, увеличение прижима не является решением. Проверьте настройку, положение провода и совместимость материала изоляции с этим съёмником.

Не снимает изоляцию: как искать причину

Меняйте один параметр за раз. Так будет понятно, помогла регулировка или проблема связана с самим проводом. Когда получен стабильный результат, сохраните пробный образец как ориентир длины для этой операции.

Можно ли снять наружную оболочку кабеля

В видео показана такая попытка на подходящих по размеру образцах. Но общий диаметр и конструкция кабеля отличаются от сечения отдельной жилы. У автора круглый ПВС не помещается в рабочую зону для снятия наружного слоя — это показательное ограничение.

Не вдавливайте кабель в губки и не назначайте диапазон для оболочки по сумме сечений жил. Для наружного слоя выбирайте съёмник оболочки или кабельный нож, рассчитанный на соответствующую форму и размер. После разделки внутренние жилы зачищают отдельно.

Что проверять на оголённом конце

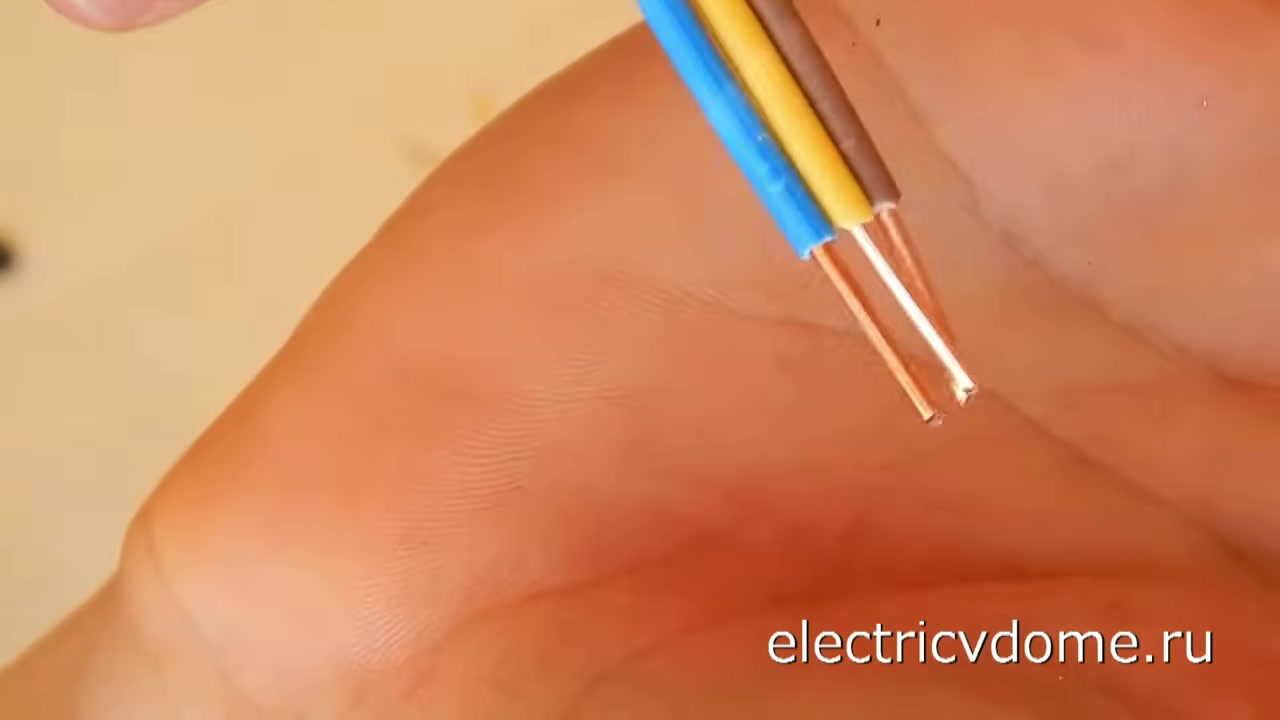

Осмотрите жилу со всех сторон при хорошем освещении. На однопроволочной не должно быть заметного надреза или перетяжки; у многопроволочной должны сохраниться все проволоки. Повреждение уменьшает рабочее сечение или создаёт место последующего излома.

Проверьте и длину: слишком короткая зачистка мешает правильной посадке, слишком длинная оставляет лишний открытый металл. Кадр «после» удобен для понимания задачи, но мелкие дефекты на фотографии могут быть не видны.
