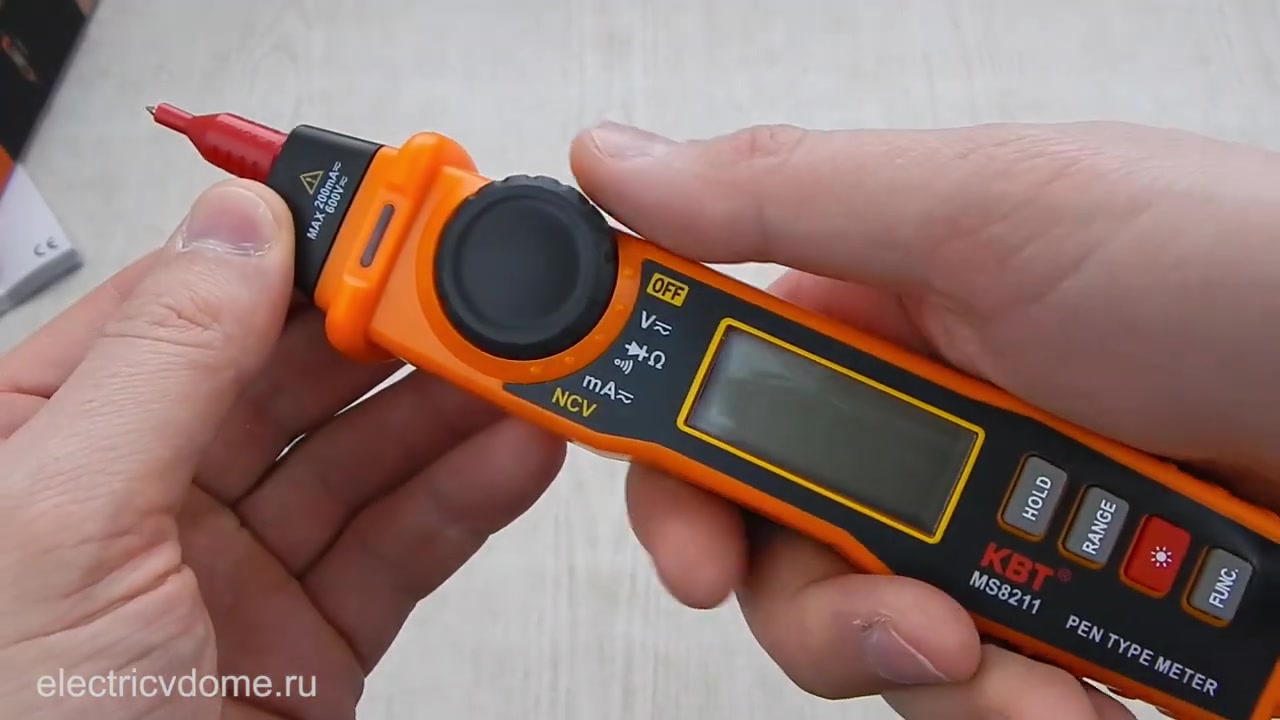

У MS8211 один щуп встроен в корпус рядом с дисплеем. Это удобно для наблюдения за показаниями, но особенно важно заранее выбрать правильный режим. Начать знакомство лучше с отдельной батарейки и отключённого провода.
Что измеряет эта модель
В инструкции КВТ для MS8211 указаны измерение постоянного и переменного напряжения до 600 В, постоянного и переменного тока до 200 мА, сопротивления до 20 МОм, проверка диодов, звуковая прозвонка и NCV. Значения относятся к данной модели; похожий корпус или одинаковое обозначение у другого поставщика не заменяют его документацию.
Предельное напряжение — характеристика прибора, а не разрешение на любую работу в сети. Перед сетевыми измерениями проверяют состояние прибора и щупов, соответствие категории измерений месту работы и соблюдают меры защиты. Если навыка нет, ограничьтесь низковольтными учебными примерами, а измерения в щите поручите специалисту.
FUNC, RANGE и HOLD: разные задачи
| Орган управления | Что делает | Что проверить |
|---|---|---|
| Поворотный переключатель | Выбирает группу измерений | V, Ω/диод/прозвонка, mA или NCV — до касания щупами. |
| FUNC | Переключает функции внутри группы | Например, AC или DC, сопротивление или прозвонка. |
| RANGE | Меняет автоматический выбор предела на ручной | Для возврата AUTO в инструкции предусмотрено удержание около двух секунд. |
| HOLD | Фиксирует значение на дисплее | Снимите фиксацию перед новым измерением, иначе можно принять старое число за новое. |
| Кнопка подсветки | Помогает видеть экран и рабочую область | Не заменяет проверку положения переключателя. |
Автоматический диапазон выбирает предел внутри уже выбранной функции. Он не исправит ситуацию, когда пользователь собирался измерить напряжение, но поставил переключатель на ток.

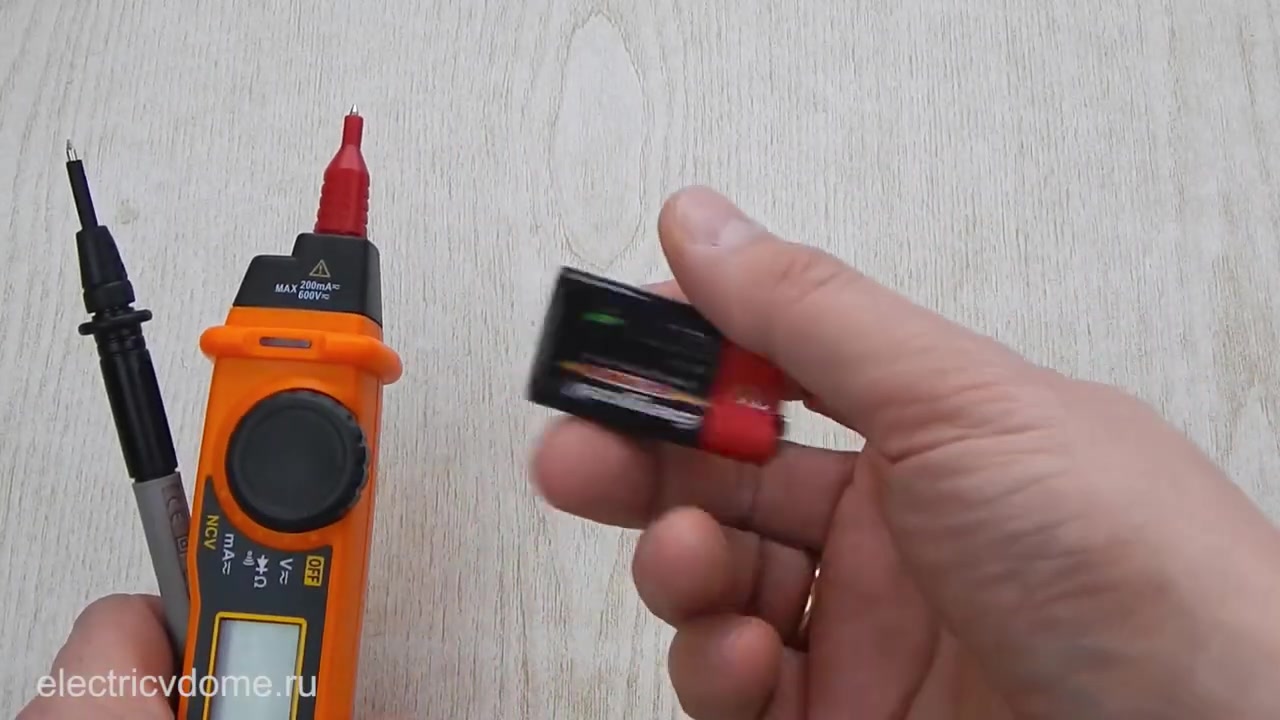

Первое измерение: напряжение отдельной батарейки
- Осмотрите корпус и щупы. При трещинах, повреждении изоляции или нестабильной работе прибор использовать нельзя.

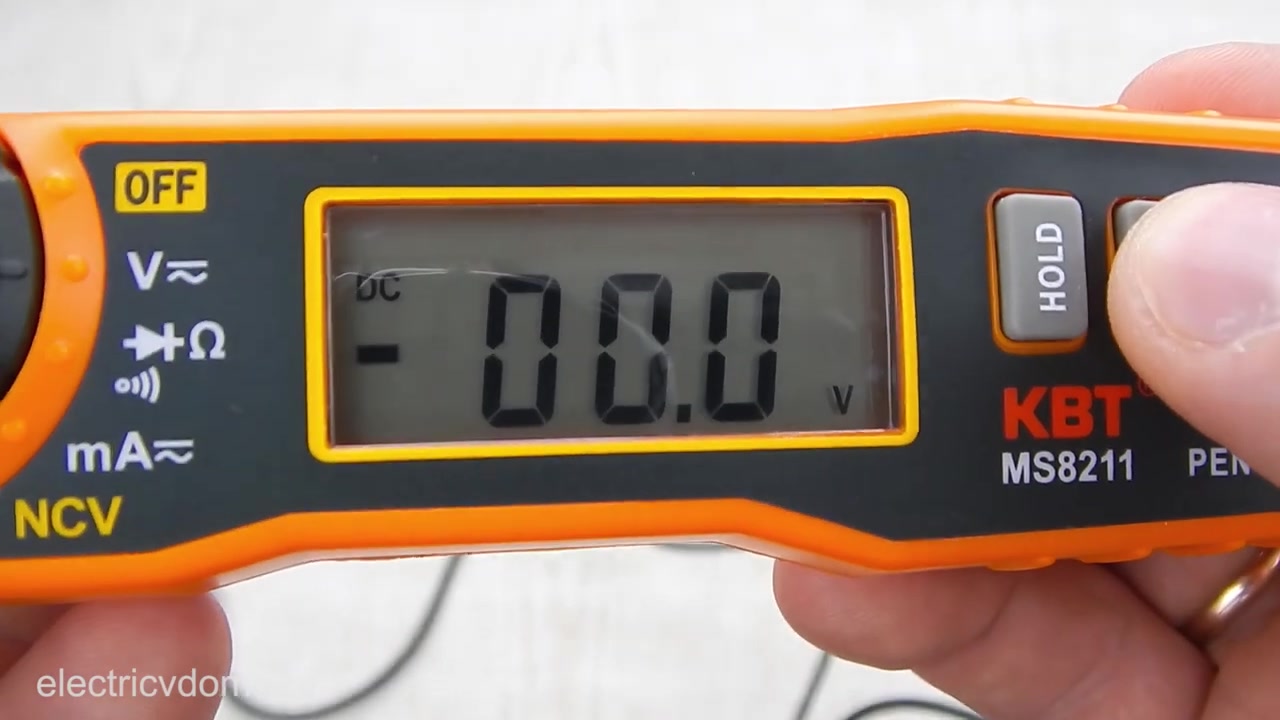

- Выберите измерение напряжения и режим DC. Убедитесь, что на экране показаны нужные единицы и отключён HOLD.
- Приложите красный встроенный щуп к плюсу батарейки, чёрный — к минусу. Не допускайте замыкания её контактов металлическими частями щупов.
- Прочитайте значение и уберите щупы. Минус перед числом обычно означает обратную полярность подключения.
Напряжение без нагрузки не даёт полного ответа о состоянии батарейки. Если она показывает ожидаемое число, но устройство с ней не работает, нужны дополнительные проверки по требованиям этого устройства.
Как прозвонить провод и проверить сопротивление
Полностью отключите проверяемый провод от источников питания. В оборудовании перед проверкой нужно также безопасно разрядить накопители энергии. Выберите режим прозвонки через FUNC и сначала коснитесь щупами друг друга, проверяя отклик прибора.
Для проверки отдельной жилы подключите щупы к её двум концам. Сигнал указывает на электрическую непрерывность в пределах порога прибора. Он не подтверждает допустимую нагрузку соединения и не заменяет измерение сопротивления изоляции.
При измерении резистора в собранной схеме результат может определяться соседними цепями. Если требуется оценить сам компонент, его проверяют отдельно либо исключают влияние параллельных путей. Сравнивают результат с номиналом и допуском детали.
Почему OL нельзя считать защитным отключением

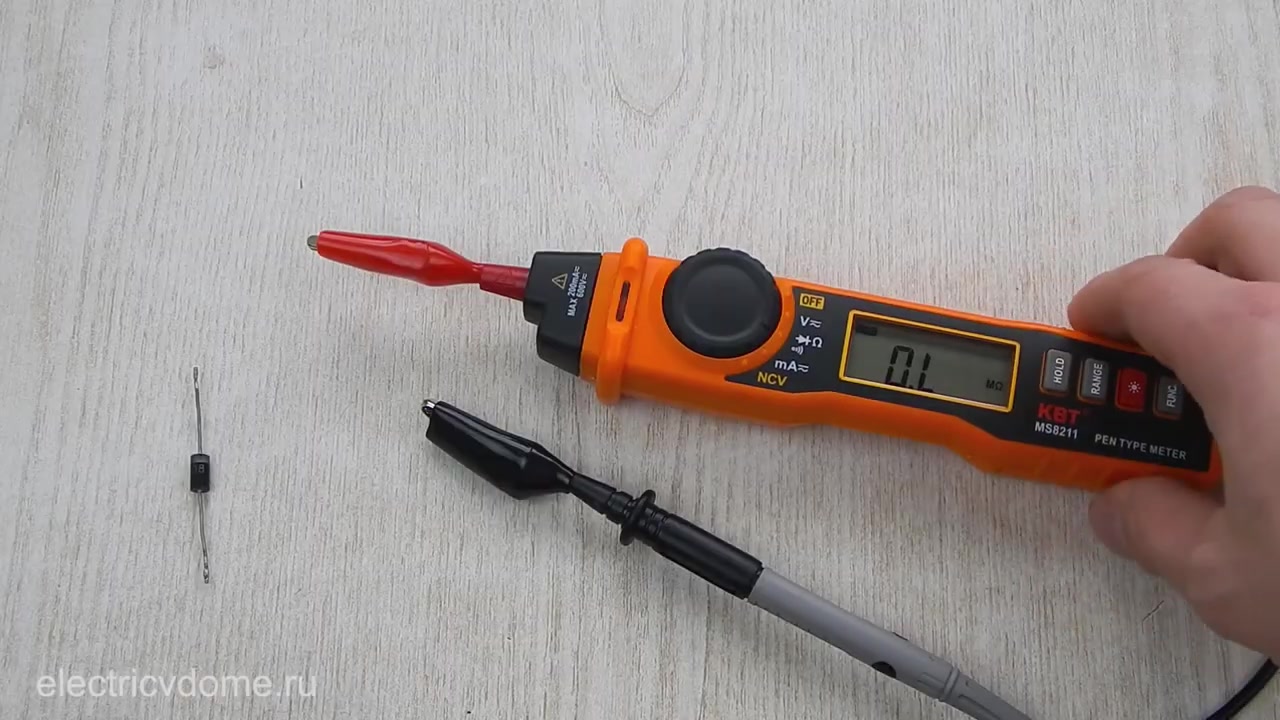

OL означает выход за предел отображаемого диапазона; в некоторых режимах он также появляется при разомкнутой цепи. Эта надпись не доказывает, что ток перестал течь. Продолжать эксперимент с перегрузкой опасно даже при наличии предохранителя.
В режиме тока MS8211 включают в разрыв цепи последовательно с нагрузкой, причём подключение и перестановку выполняют при отключённом питании. Измеряемый ток должен быть заранее ограничен и находиться в пределах 200 мА. Если величина неизвестна или может быть больше, выбирают другой подходящий прибор и метод.
Нельзя подключать прибор в режиме mA прямо к полюсам источника или контактам розетки. Так создаётся путь с малым сопротивлением. Не шунтируйте предохранитель и не повторяйте опыты с намеренным превышением предела из видео.
Что показывает NCV
NCV реагирует на переменное электрическое поле вблизи чувствительной зоны корпуса. В ролике автор отдельно показывает, что к проводу подносят именно эту часть прибора, а не только металлический щуп.
Отсутствие сигнала NCV не подтверждает, что провод обесточен: на обнаружение влияют расстояние, экранирование и условия измерения. Перед работой нужна предусмотренная для данной электроустановки контактная проверка исправным указателем. По NCV также нельзя уверенно выбирать безопасное место сверления стены.
Частые вопросы
Ручной диапазон точнее автоматического?
Сам переход в ручной режим не повышает точность. Погрешность определяется характеристиками диапазона и условиями измерения; ручной выбор лишь фиксирует предел.
Прозвонка пищит — значит соединение хорошее?
Нет. Это проверка непрерывности, а не полноценная оценка контакта под нагрузкой. Плохое соединение тоже может давать звуковой сигнал.
Можно ли измерить ток обычного бытового прибора?
Не исходя только из его размера или мощности на глаз. Ограничение MS8211 — 0,2 А; сетевые нагрузки и пусковые токи могут его превысить. Используйте рассчитанный на задачу измеритель.
