Торцевая матрица помогает подойти к короткому проводу вдоль его оси. Но удобный доступ не отменяет подбора наконечника и режима обжима. Разбираем ПКВк-16т на примерах из видео и по паспорту инструмента.
Когда помогает торцевая матрица

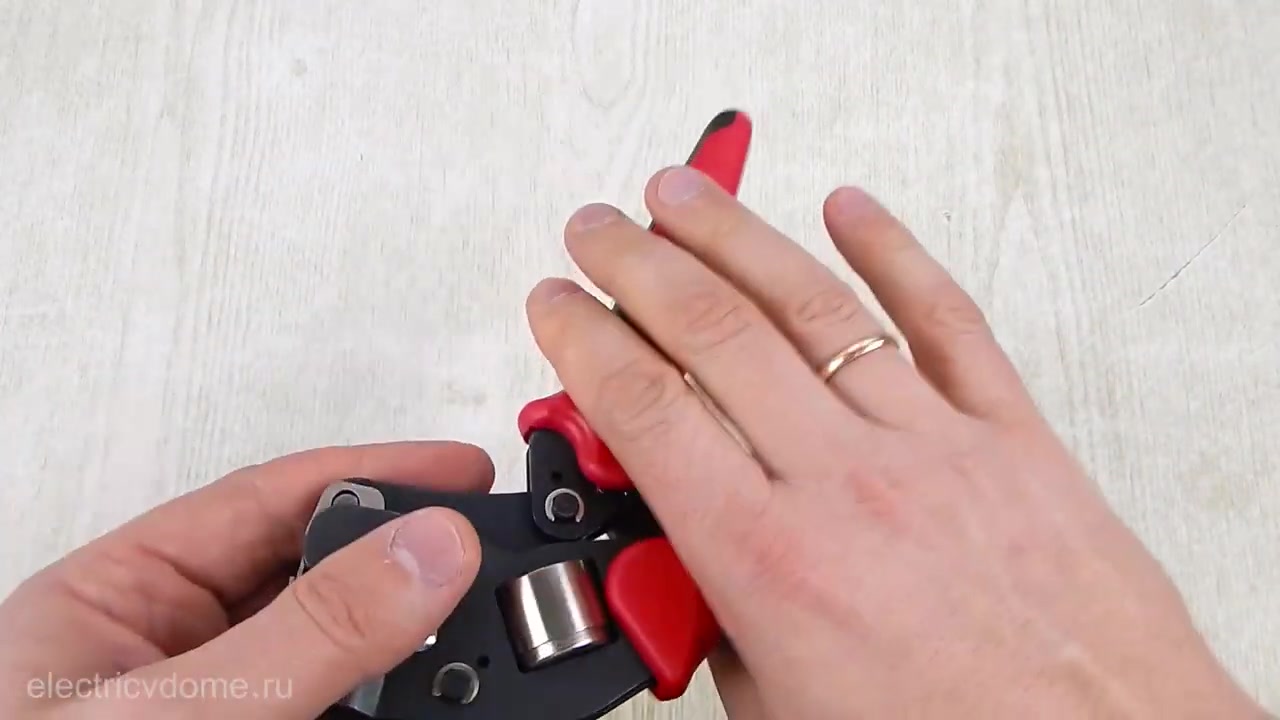

При боковой подаче инструменту нужно место рядом с проводом. У ПКВк-16т втулка входит в торцевое отверстие, поэтому иногда к короткому выводу проще подойти спереди. В ролике показан именно такой кримпер, а также одинарные и двойные наконечники разных сечений.
До покупки полезно проверить геометрию своей задачи: есть ли пространство для корпуса и полного хода рукояток, не придётся ли тянуть короткий вывод. Торцевая подача сама по себе не гарантирует доступ к любой клемме.
Диапазоны: что означает маркировка
| Что выбираем | На что ориентироваться |
|---|---|
| Одинарный НШВ или НШВИ | В карточке модели указан диапазон 0,25–16 мм². Сечение наконечника должно соответствовать жиле. |
| Двойной НШВИ(2) | Указан диапазон 2×0,5–2×10 мм². Обозначение относится к двум жилам, а не к одной жиле того же числа. |

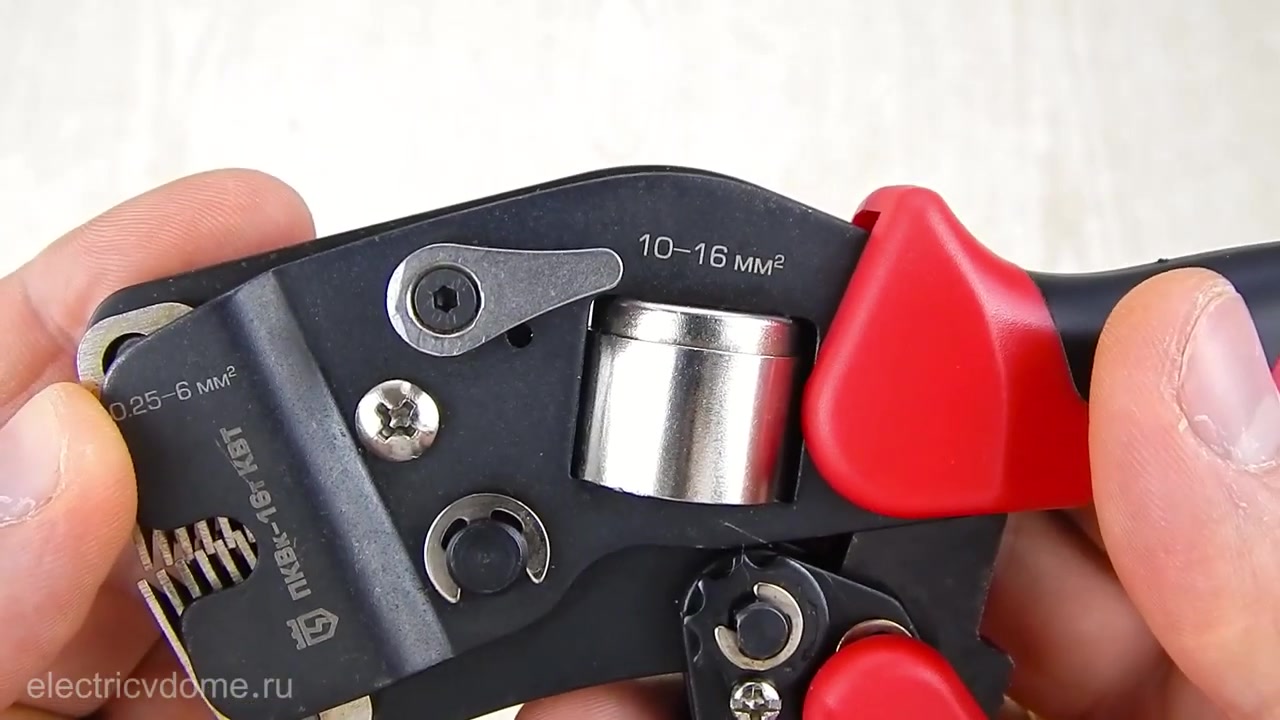

| Рычаг выбора диапазона | На показанном инструменте есть положения 0,25–6 и 10–16 мм². Выбор сверяют с паспортом и типоразмером коннектора. |
| Допуск для самых тонких проводов | В доступной редакции паспорта встречается нижняя граница 0,08 мм². Переносить её на экземпляр с иной маркировкой без подтверждения нельзя. |
Верхний предел одинарного и двойного наконечника нельзя сравнивать простым сложением площадей. У них разная геометрия втулки и манжеты. Проверяйте отдельный допуск НШВИ(2), а не ищите «эквивалент» среди одинарных.
Две настройки, которые легко перепутать

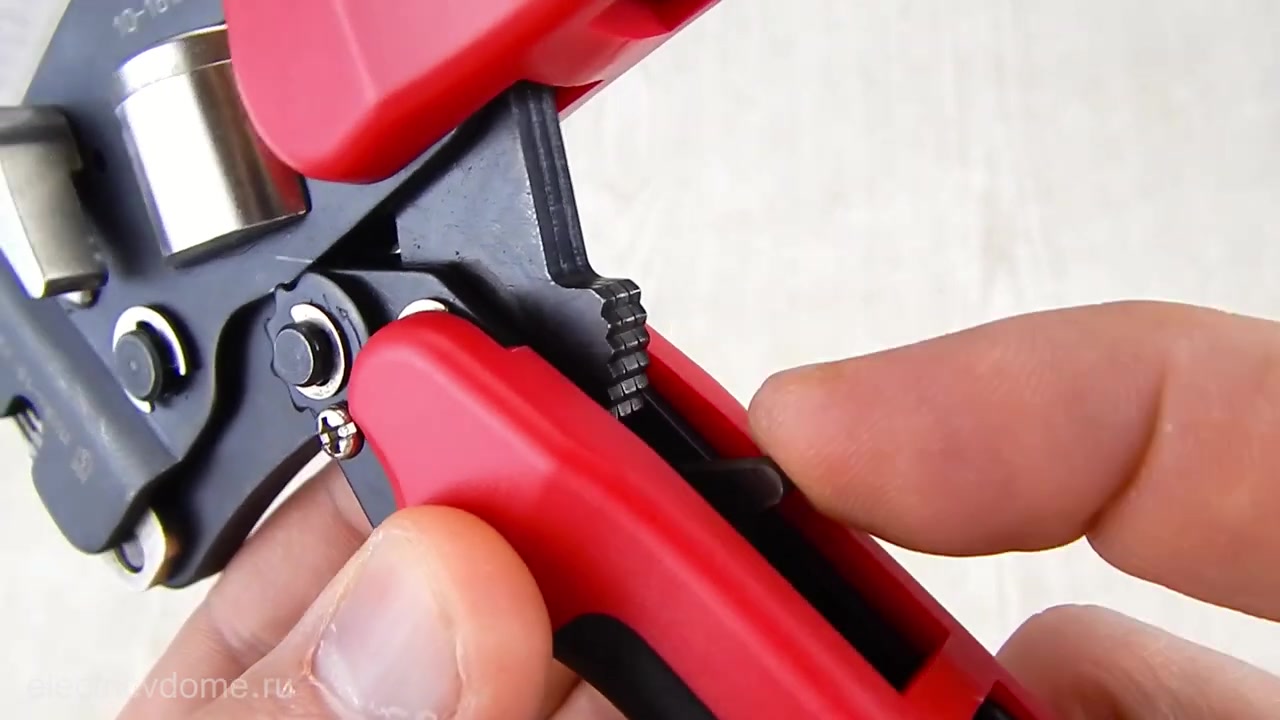

Рычаг диапазона меняет рабочее положение матрицы под выбранный размер. Регулятор прижимного усилия корректирует степень сжатия. Начальная настройка усилия задаётся заводом; увеличивать её перед каждым обжимом не требуется.
В видео есть эксперименты с переключателем. Используйте их как иллюстрацию того, что неправильная настройка меняет результат. Ощущение «теперь идёт туже» не является измерением качества. Если штатный режим не даёт приемлемого результата, сначала проверьте совместимость провода и наконечника, их размеры и исправность инструмента.
Порядок работы с одинарным НШВИ
- Подготовьте место. Работайте на обесточенных проводах. Рукоятки этих клещей не делают работу под напряжением допустимой.
- Сверьте провод, наконечник и клемму. Нужны подходящие сечение и длина втулки. Клемма должна допускать выбранное оконцевание.
- Снимите изоляцию на нужную длину. Не обрезайте часть проволок ради посадки в маленький наконечник. Не лудите жилу перед обжимом.
- Наденьте наконечник без потерянных проволок. Изоляционная манжета и металлическая втулка должны занять свои рабочие положения.
- Выберите штатный диапазон и установите втулку в матрицу. Не зажимайте пластмассовую манжету вместо металлической части. Завершите полный ход рукояток.

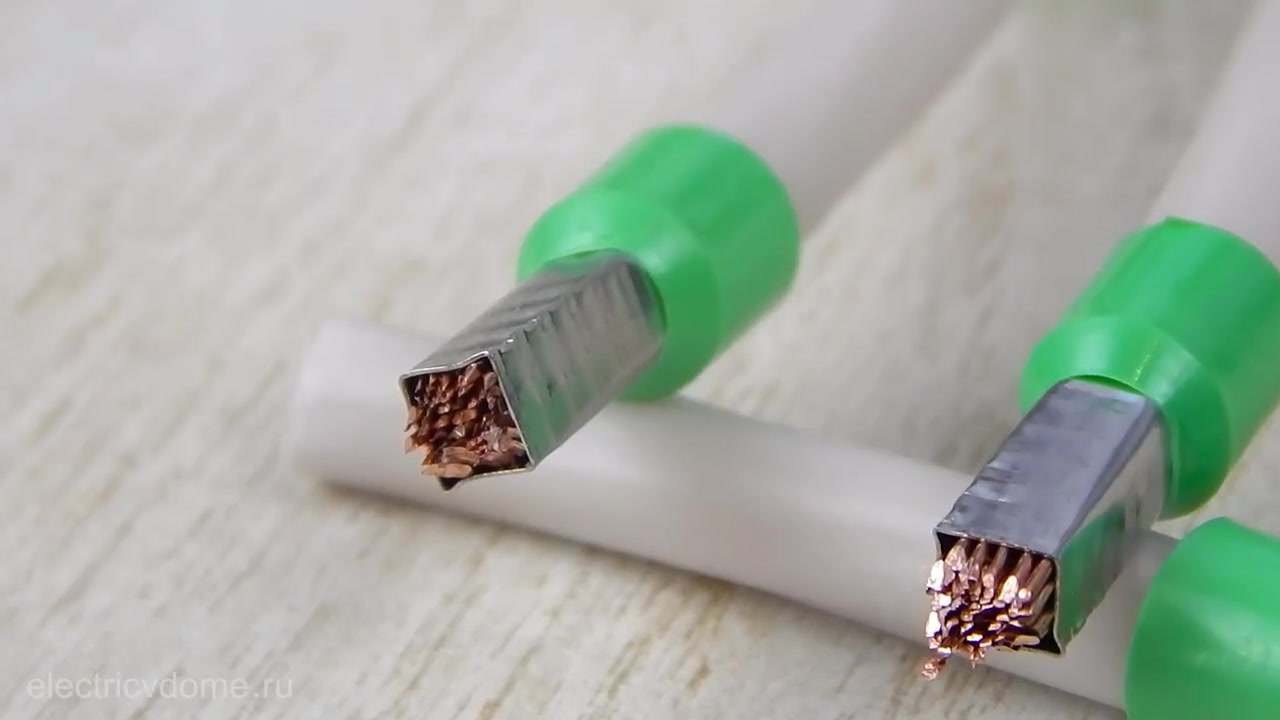

- Осмотрите соединение до монтажа. Проверьте втулку на трещины, сильный перекос и незахваченные проволоки; убедитесь, что наконечник не сползает. Требуемые контрольные испытания выполняются по технологии монтажа.
Почему щелчок храповика не заменяет проверку
Храповой механизм помогает пройти полный цикл. Он не распознаёт слишком большой наконечник, повреждённую жилу или неверное положение манжеты. Поэтому фразу «клещи раскрылись» нельзя считать достаточным критерием готового соединения.
Если ход пришлось прервать рычагом, отделите этот наконечник от готовых. При видимой деформации или сомнениях безопаснее переделать оконцевание новым наконечником, предварительно устранив причину. Повторные случайные сжатия в разных положениях не заменяют установленную технологию.
Вопросы о ПКВк-16т
Можно ли обжимать им силовые гильзы ГМЛ?
Назначение ПКВк-16т — втулочные наконечники. Для соединительных гильз нужен предусмотренный их производителем инструмент и профиль опрессовки.
Нужно ли обжимать пустой наконечник для проверки?
Так можно увидеть движение матрицы, но пустая втулка складывается иначе, чем втулка с жилой. Такой результат не оценивает готовое электрическое соединение.
Можно ли поставить два провода в одинарный наконечник?
Для двух жил выбирают соответствующий двойной наконечник и проверяют, допускает ли клемма такое подключение. Произвольная замена одним большим НШВИ не подтверждает совместимость.
