Нож с пяткой SHTOK 1000В: как снимать оболочку кабеля и когда сменить инструмент

Пятка направляет лезвие под наружной оболочкой и помогает отделять её от изоляции жил. На практике удобство зависит от размеров кабеля, плотности оболочки и геометрии самого ножа.

Что делает пятка и чего от неё не ждать

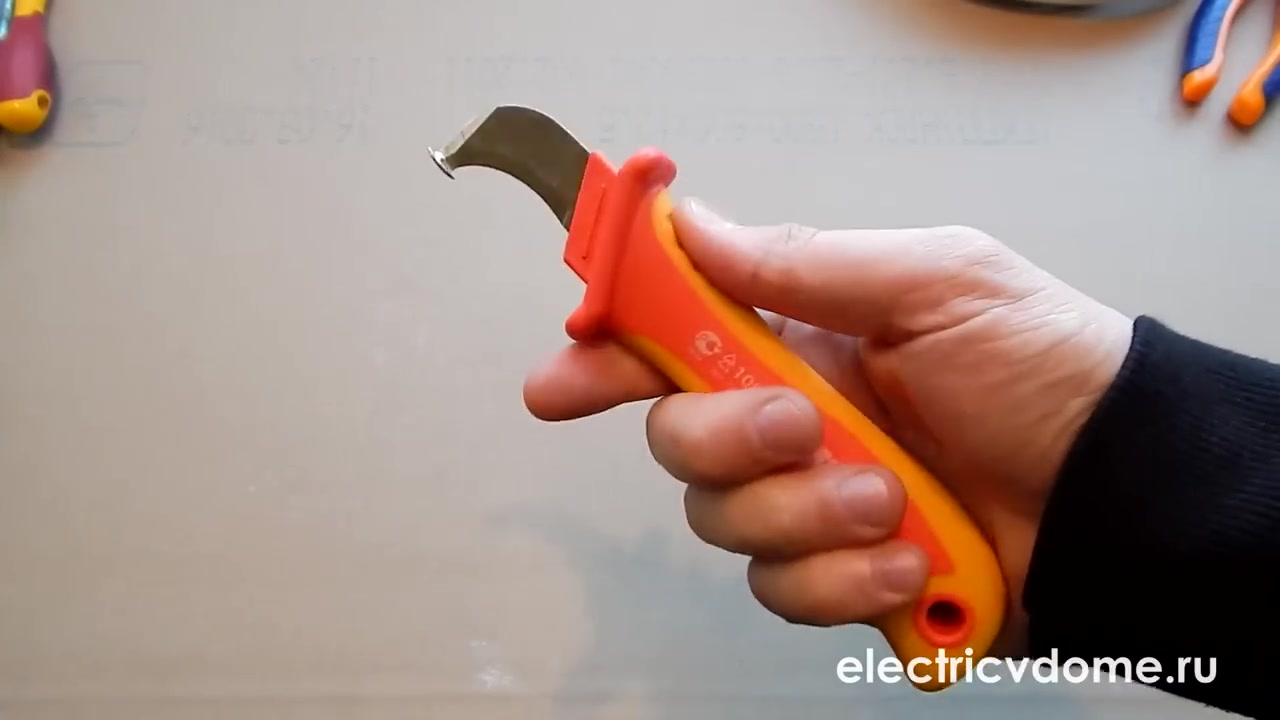

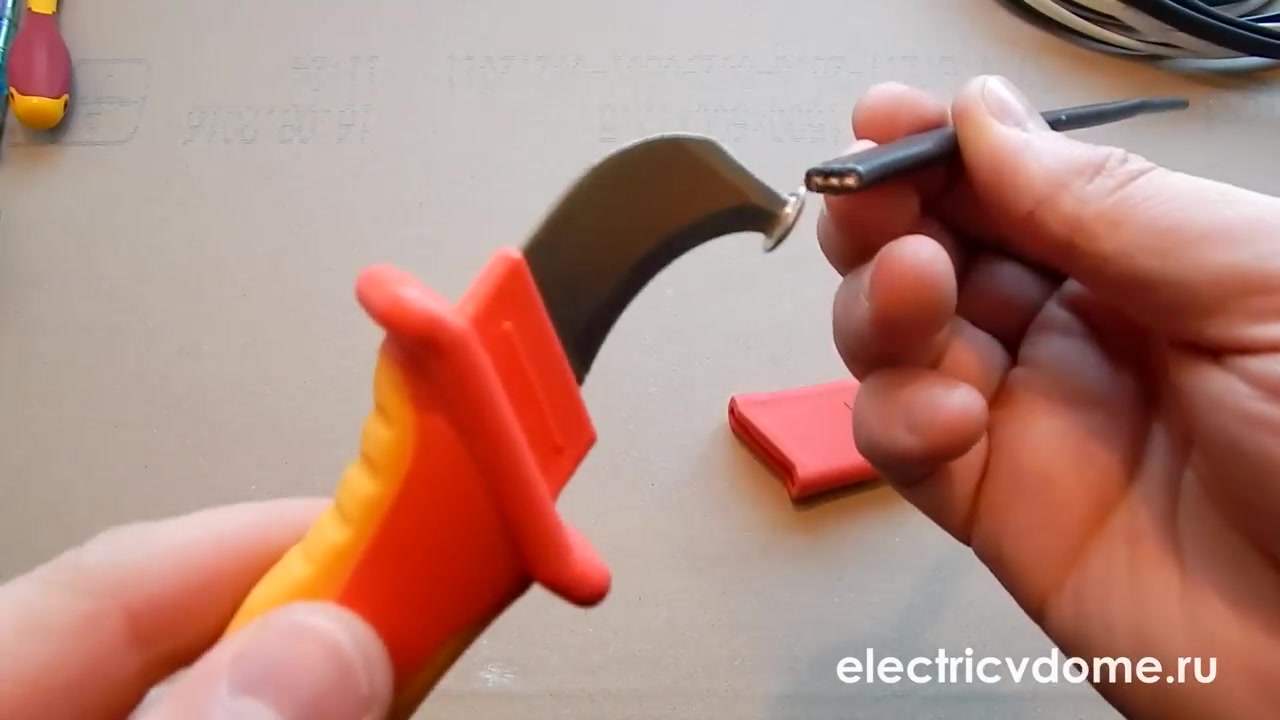

Опорный элемент на конце лезвия скользит под наружной оболочкой, отделяя режущую кромку от жил. В ролике показан нож SHTOK с двумя рабочими кромками и защитным колпачком. Автор демонстрирует разделку нескольких образцов ВВГ и ПВС.

Пятка помогает направить рез, но не контролирует его вместо человека. Перекос ножа, тесный кабель или попытка продавить неподходящий участок могут повредить внутренние слои. Фраза «нож с пяткой» описывает конструкцию, а не гарантированный результат на любом кабеле.

До работы: три проверки

1. Состояние ножа. Пятка должна быть гладкой и устойчиво закреплённой, без заусенцев и перекоса. Повреждённый инструмент использовать нельзя. После работы лезвие закрывают колпачком.
2. Подходящий кабель. Пятке нужно место под оболочкой. Сравните её ширину с торцом кабеля и попробуйте разделку на обрезке той же партии.
3. Организация места. Кабель должен быть обесточен, защищён от случайной подачи питания, отсутствие напряжения проверено. Обеспечьте освещение и устойчивое положение заготовки; свободная рука не должна находиться на пути лезвия.

Маркировка 1000В относится к свойствам соответствующего исполнения инструмента. Она не отменяет отключение питания и требования к квалификации, защитным средствам и организации работ. Этот гайд описывает разделку обесточенного кабеля.

Как разделать оболочку с торца

1. Определите длину разделки. Учитывайте устройство коробки или оборудования, запас для подключения и требования к вводу. Не снимайте оболочку на всю свободную длину без необходимости.

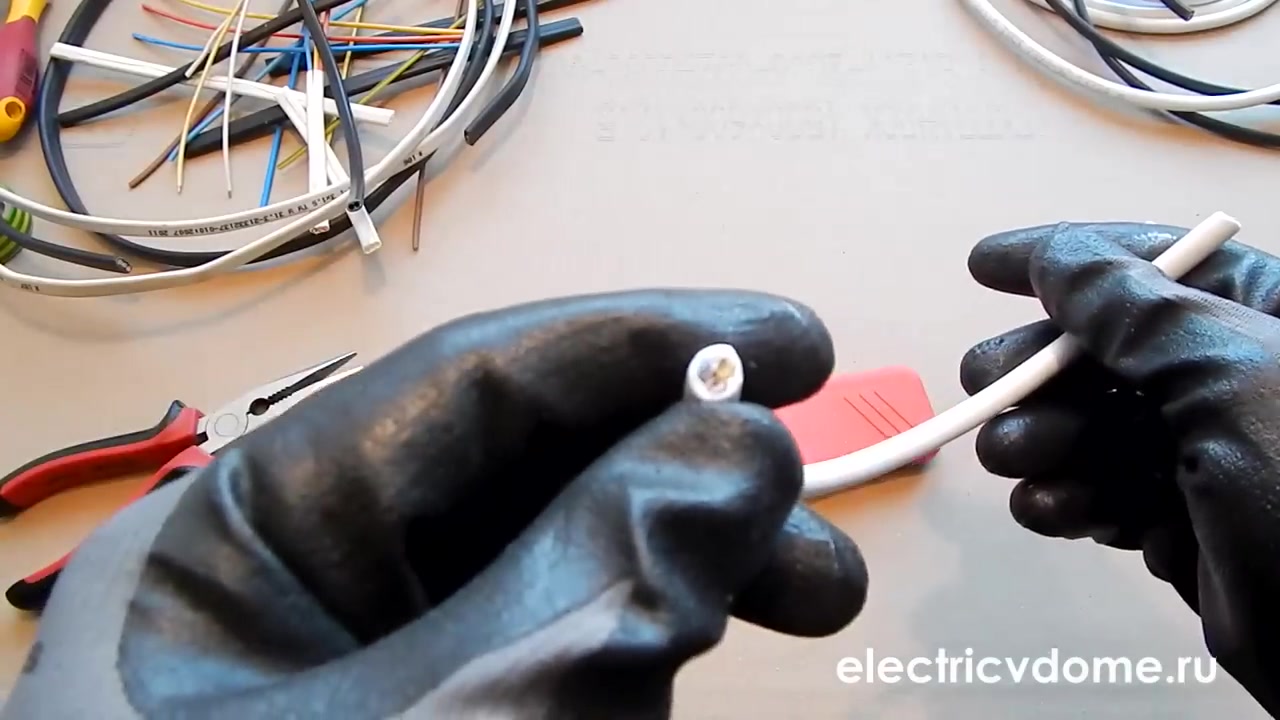

2. Найдите зазор между оболочкой и изоляцией жил. Пятка должна войти в этот слой, а не между изоляцией отдельной жилы и медью.
3. Ведите нож контролируемым движением. Следите, чтобы пятка оставалась под оболочкой. Направление выбирайте так, чтобы срыв инструмента не привёл лезвие к телу или поддерживающей руке.

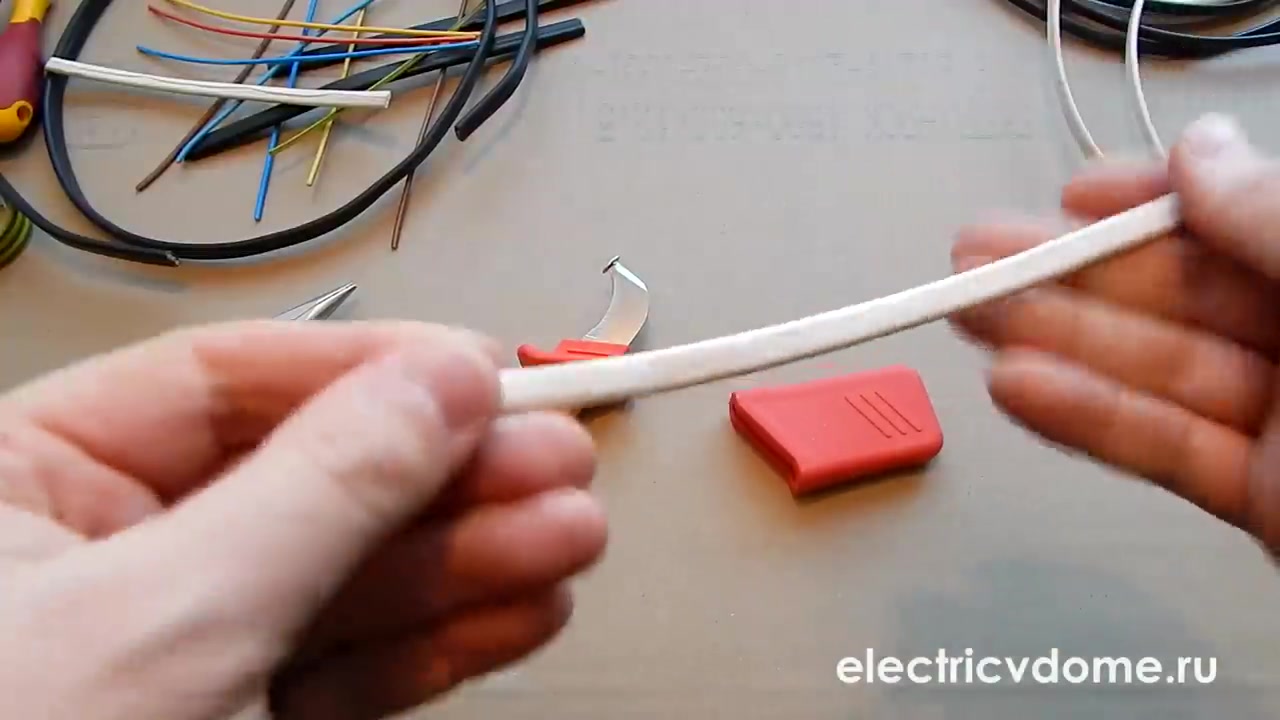

4. Остановитесь у намеченной границы. Раскройте оболочку и удалите её отделённую часть подходящим приёмом, не надрезая изоляцию жил вслепую вокруг всего пучка.
5. Осмотрите результат. Проверьте не только лицевую сторону, но и участки, которые были под пяткой и у конца реза.

В начале удобнее работать на отдельном учебном отрезке. Если требуется большое усилие, лучше выяснить причину на обрезке, чем испортить короткий вывод, который уже выходит из стены.

Если пятка не входит или нож идёт туго

В исходном видео автору сложнее даётся тонкий кабель: размеры пятки оказываются сопоставимы с его шириной. Это полезное наблюдение для выбора инструмента. Но оно не означает, что нужно увеличивать усилие или сдавливать рабочий участок плоскогубцами, пока нож не войдёт.

ВВГ и ПВС: почему ощущения различаются

У кабелей и проводов отличаются форма, заполнение и плотность прилегания наружного слоя. Даже образцы одного обозначения от разных производителей могут вести себя при разделке по-разному. Сечение жил само по себе не определяет, насколько легко пройдёт пятка.

В ролике есть демонстрации на плоских образцах и круглом ПВС. Используйте их для понимания геометрии, а пригодность своего инструмента проверяйте на конкретном отрезке. Если съёмник предназначен для заданного диапазона диаметров, ориентируйтесь на наружный размер провода и его инструкцию.
