ПК-16 и ПК-16у похожи по названию и диапазону медных гильз, но это разные инструменты. До опрессовки нужно проверить не только сечение гильзы, но и допустимый класс жилы.

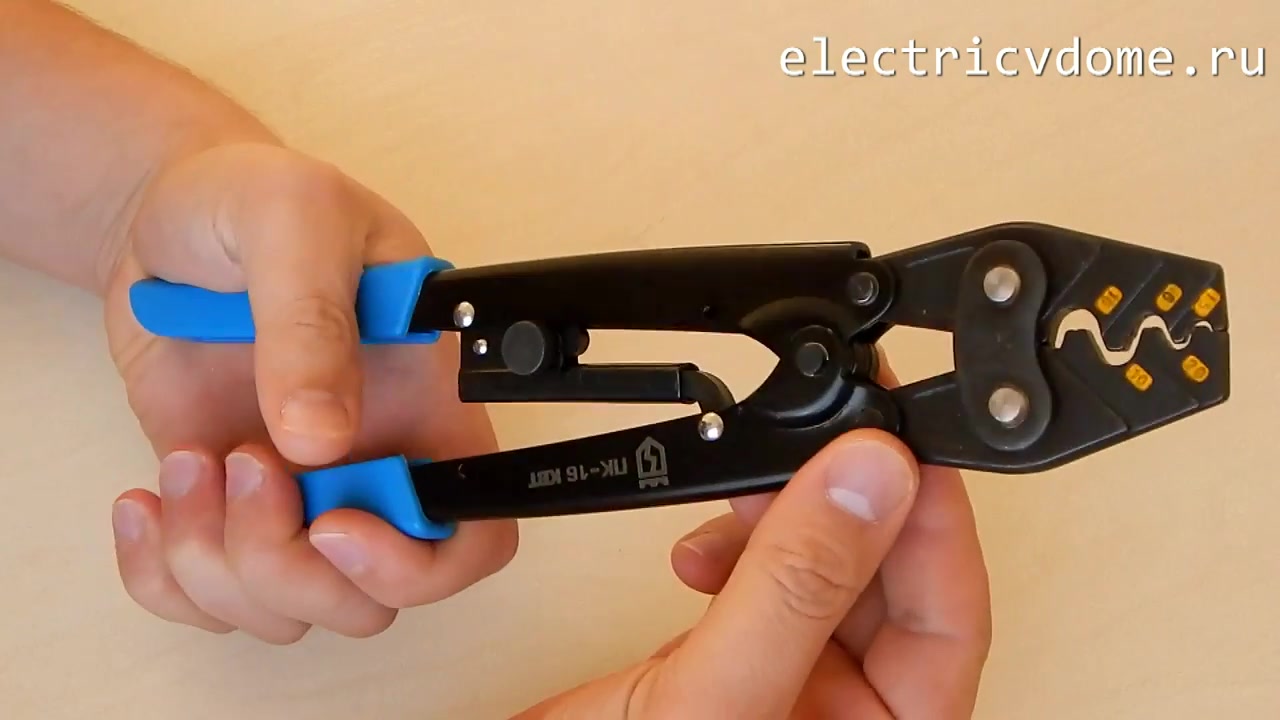

Для чего предназначен ПК-16
У модели несколько рабочих позиций в губках, рычажный привод, храповой механизм и устройство разблокировки. Инструмент создаёт клиновидное вдавливание. Для медных неизолированных наконечников и гильз паспорт указывает диапазон 1,5–16 мм².
Это не тот же инструмент, что кримпер для тонкостенных втулочных наконечников НШВИ. Назначение гильзы, материал, класс жилы и разрешённый профиль обжатия проверяют вместе. Самого совпадения числа «16» на упаковках недостаточно.
ПК-16 или ПК-16у: где различие принципиально
| Параметр по паспорту | ПК-16 | ПК-16у |
|---|---|---|
| Медные наконечники и гильзы | 1,5–16 мм² | 1,5–16 мм² |
| Класс токопроводящей жилы | 3, 4, 5, 6 | 1, 2, 3, 4, 5, 6 |
| Тип опрессовки | Клиновидный | Клиновидный |
Класс 1 — однопроволочная жила. Обычный ПК-16 из этой таблицы для неё не выбирают. При покупке бывшего в работе инструмента смотрите фактическую маркировку на корпусе и паспорт, а не только заголовок объявления.
Если задача — соединять жилы стационарного кабеля, сначала определите их конструкцию и класс. Не выводите совместимость из того, что клещи удалось закрыть двумя руками.

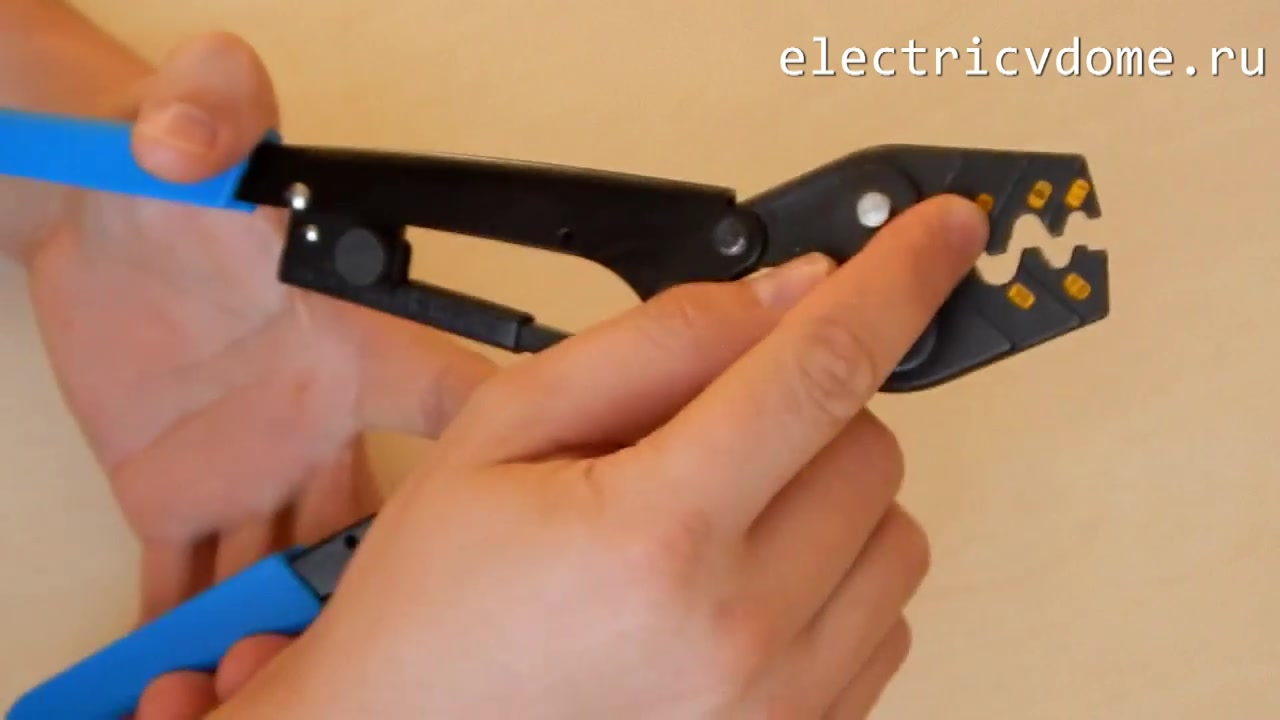

Как выбрать рабочую позицию для медной арматуры КВТ
Для перечисленных в паспорте серий медных гильз и наконечников применяется следующая таблица. Она важна, в частности, для сечения 4 мм²: отдельного окна с такой цифрой нет, используется позиция 6.
| Номинал гильзы или наконечника | Маркировка позиции |
|---|---|
| 1,5 мм² | 1.5 |
| 2,5 мм² | 2.5/2 |
| 4 или 6 мм² | 6 |
| 10 мм² | 10 |
| 16 мм² | 16 |
Таблица относится к указанной производителем арматуре, включая ГМЛ. Она не разрешает обжимать любые внешне похожие трубки: у изделия другой серии могут отличаться материал, размеры и требования к инструменту.
Порядок подготовки и опрессовки
- Проверьте совместимость всей пары. Подходят ли класс и материал жилы, тип гильзы и выбранные клещи. Для соединения нескольких проводников нужна предусмотренная производителем схема заполнения.
- Подготовьте обесточенные жилы. Длину зачистки согласуйте с гильзой и технологией соединения. Не уменьшайте сечение обрезанием проволок.

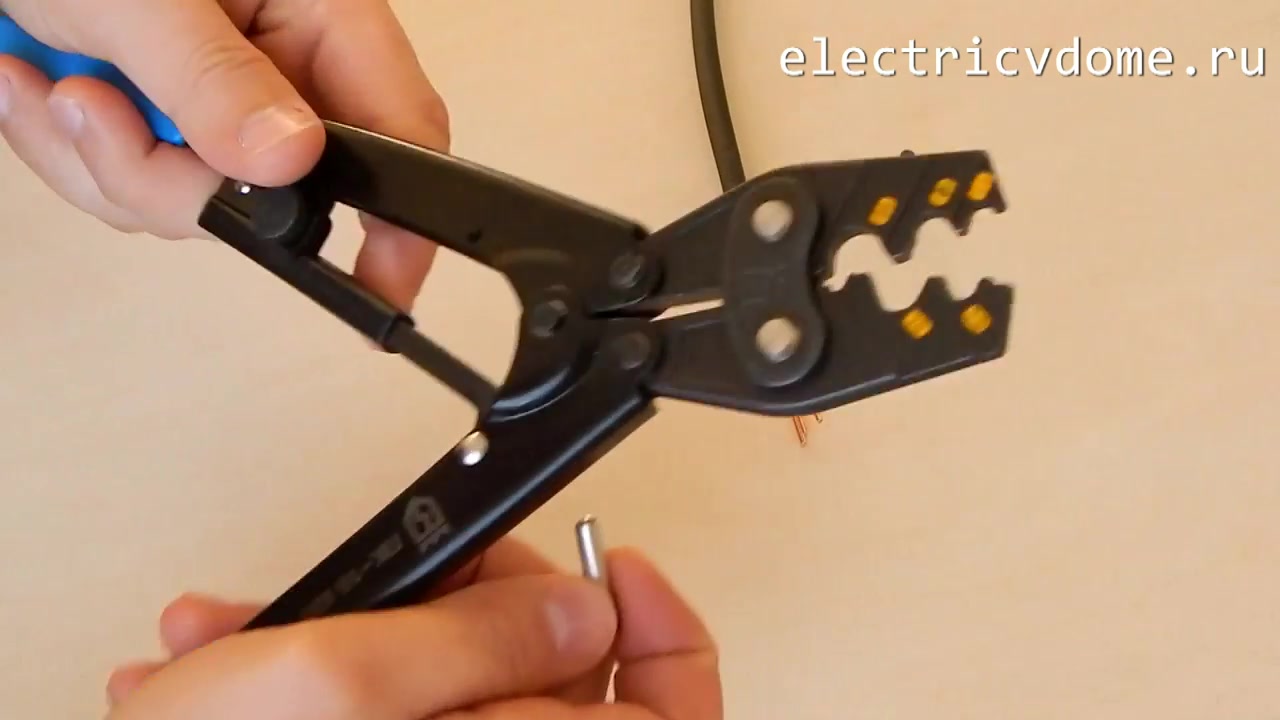

- Установите гильзу. Жилы должны занять предусмотренную глубину без попадания изоляции в рабочую зону. Большой зазор — повод перепроверить подбор.
- Выберите позицию матрицы. Расположите гильзу без перекоса и выполните полный цикл рукоятками. Число и размещение обжатий берите из технологии конкретной гильзы.
- Проверьте соединение до изоляции. Осмотрите обжатую зону, отсутствие трещин и незахваченных проволок. Выполните предусмотренный контроль, после чего восстановите изоляцию подходящим материалом.
Не назначайте одну и ту же схему «два нажатия по краям» для любой длины и конструкции гильзы. Отпечаток цифры на металле подтверждает выбранную позицию, но сам по себе не доказывает качество соединения.
Что в исходной демонстрации требует поправки

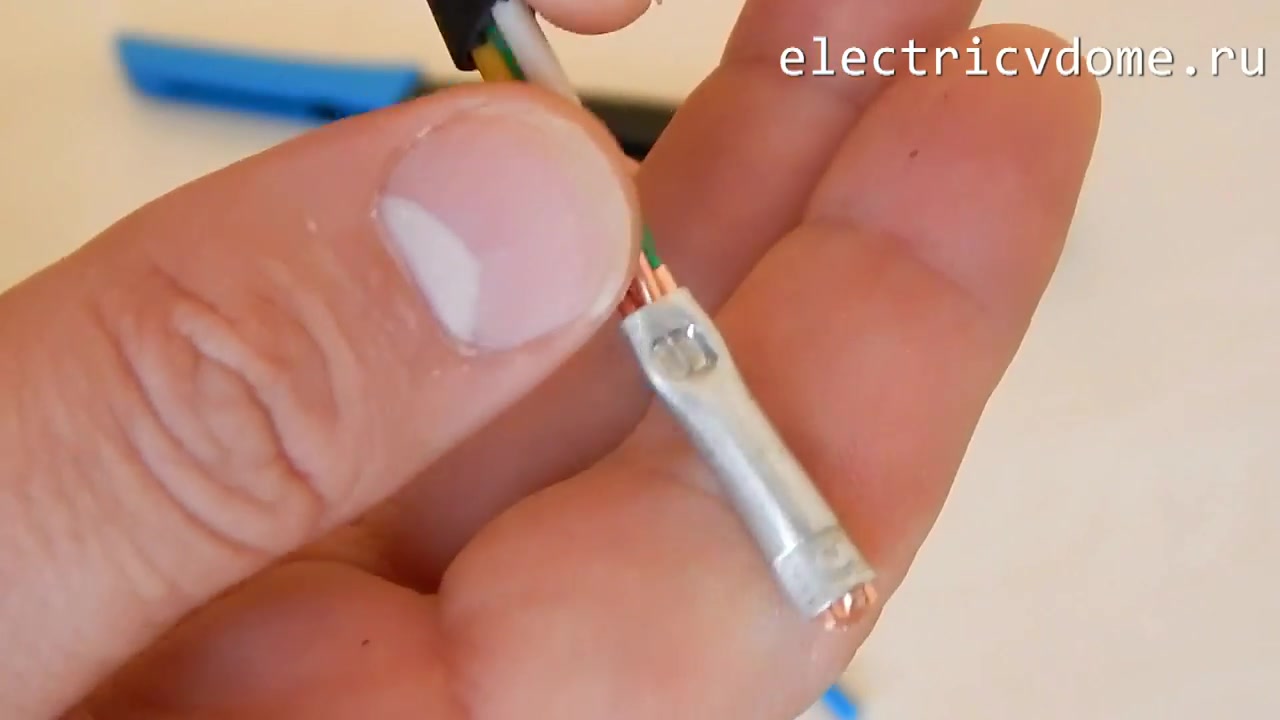

Автор показывает соединение однопроволочных жил и добавляет обрезок провода, чтобы плотнее заполнить гильзу. Такой приём нельзя превращать в универсальную инструкцию: для обычного ПК-16 паспорт задаёт другой набор классов жил, а заполнение гильзы требует подтверждённой технологии.
Наглядность ролика полезна для знакомства с механизмом. Но вывод «держится крепко» не заменяет совместимость и контроль готового контакта. В статье этот фрагмент приведён как пример ограничения исходного обзора.
Если инструмент не открывается
Проверьте, завершён ли полный ход. Для прерывания предусмотрено устройство разблокировки. Если необычное усилие связано с ошибкой подбора или заклиниванием, прекратите обжим и выясните причину. Не удлиняйте рукоятки трубами и не пытайтесь исправить неподходящую комбинацию силой.
Частые вопросы
Храповик исключает недопрессовку?
Он помогает завершить ход механизма. Ошибки выбора гильзы, класса жилы и позиции матрицы остаются возможными, поэтому нужен контроль результата.
Можно ли ПК-16 обжимать алюминиевые гильзы?
В таблице паспорта у ПК-16 в строке алюминиевых наконечников и гильз стоит прочерк. Общее описание всей серии, куда входят другие модели, не является допуском для ПК-16.
Можно ли обжать гильзу меньшей матрицей, чтобы держалось лучше?
Позицию выбирают по таблице совместимости. Произвольное уменьшение может повредить гильзу и жилы. Если штатный вариант не подходит, сначала проверяют материалы и технологию.
Читайте также
Иллюстрации — кадры из видео «Пресс клещи для опрессовки гильз ПК 16 от фирмы КВТ», канал «Электрик в доме». Демонстрации автора не являются испытаниями редакции.
