Правило буравчика простыми словами: рисунки и задачи

Правило буравчика помогает определить направление магнитного поля по направлению тока — и наоборот. Для прямого провода поступательное движение правого винта соответствует току, а вращение — обходу магнитных линий. Для витка или катушки роли другие: вращение соответствует току в витках, движение вдоль оси — полю внутри.

Ниже разберём оба случая на рисунках, решим три задачи и отделим это правило от правила левой руки. Буквой I обозначен ток, B — магнитная индукция; стрелка B показывает направление поля в выбранной точке.

Как звучит правило буравчика для прямого провода

Представьте винт с обычной правой резьбой. Совместите его ось с прямым проводом и мысленно перемещайте винт в сторону тока. Связанное с этим движением вращение укажет, в какую сторону обходить магнитную линию вокруг провода. Сам вектор B в каждой точке направлен по касательной к этой линии.

Название связано с буравчиком — инструментом для сверления небольших отверстий. Его можно заменить мысленным правым винтом или штопором.

Направление тока условно соответствует движению положительного заряда. В металлическом проводе дрейф электронов направлен противоположно току. Фраза «от плюса к минусу» годится, например, для внешней резистивной цепи разряжающейся батареи; переносить её на любую часть любой цепи нельзя.

Точка и крестик: как учитывать направление взгляда

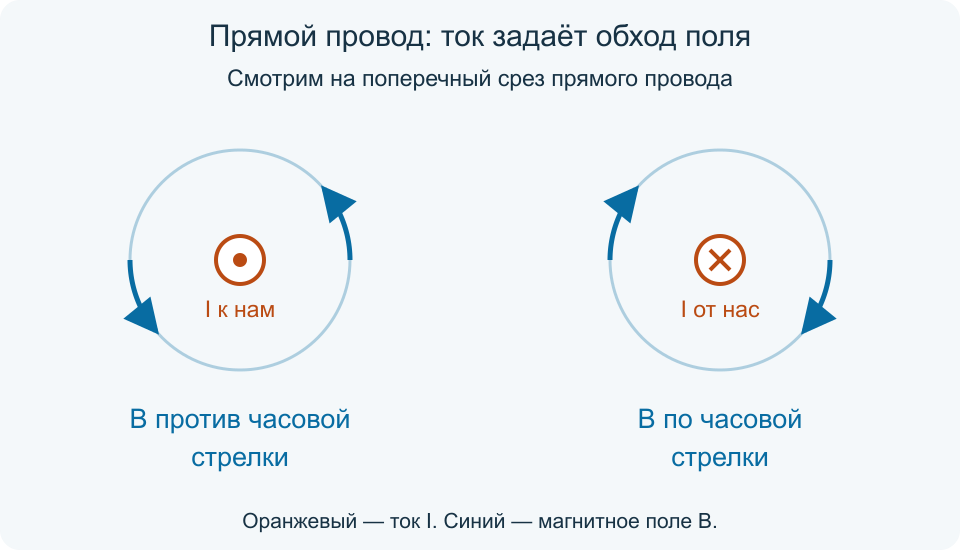

Точка в кружке ⊙ — вектор направлен из рисунка к вам. Крестик в кружке ⊗ — вектор направлен от вас за рисунок. Эти знаки могут обозначать и I, и B: смотрите подпись рядом.

Если правый винт продвигается от вас, его вращение с вашей стороны выглядит как движение по часовой стрелке. При продвижении к вам — против часовой. Если перейти на другую сторону провода и посмотреть навстречу прежнему взгляду, видимое направление вращения поменяется. Поэтому ответ «по часовой» без указания точки наблюдения неполон.

Как пользоваться правилом правой руки

Мысленно обхватите прямой провод правой рукой. Вытянутый большой палец направьте по току I. Согнутые четыре пальца покажут направление обхода поля B. Это тот же результат, что у правого винта.

Чтобы решить обратную задачу, согните пальцы по известному обходу магнитных линий. Большой палец даст направление тока. Если известно B только в одной точке, сначала отметьте, с какой стороны от провода находится эта точка.

Правило буравчика для витка и катушки

Теперь четыре пальца правой руки направьте по току в витках. Большой палец покажет B на оси внутри катушки. Винт даёт такую же подсказку: вращение по току в витке соответствует движению винта по направлению B на оси.

Соленоид — катушка в виде спиральной обмотки; это не название любой возможной катушки. У длинного соленоида поле в центральной части близко к однородному. У краёв линии изгибаются; правило направления само по себе не рассчитывает величину B.

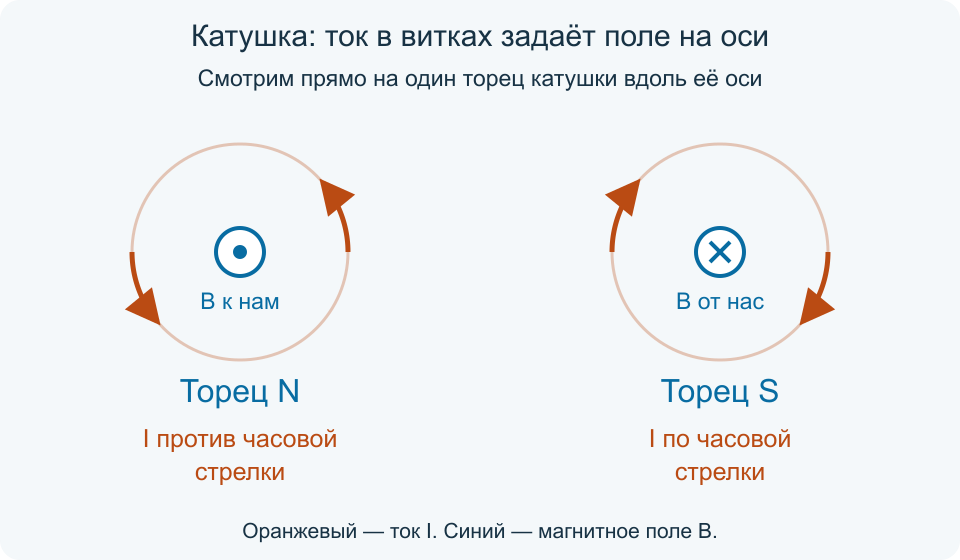

Со стороны северного торца N ток виден против часовой стрелки, и поле выходит к наблюдателю. Со стороны южного S ток виден по часовой, поле уходит внутрь катушки. Внутри обычного соленоида поле направлено от S к N, снаружи линии возвращаются от N к S. Это замкнутые линии, они не начинаются и не заканчиваются на полюсах.

Три задачи с пошаговым решением

1. Найти ток по направлению поля

Условие. Прямой провод перпендикулярен листу. В точке A справа от его среза стрелка B направлена вверх по листу. Куда идёт ток?

1. В правой точке окружности касательная направлена вверх при обходе против часовой стрелки.
2. Согните пальцы правой руки в эту сторону.
3. Большой палец будет направлен из листа к наблюдателю.

Ответ: I к нам, знак ⊙. Проверка: слева от этого же провода поле направлено вниз по листу. При изменении направления тока обе стрелки B развернутся.

2. Не перепутать ток с движением электронов

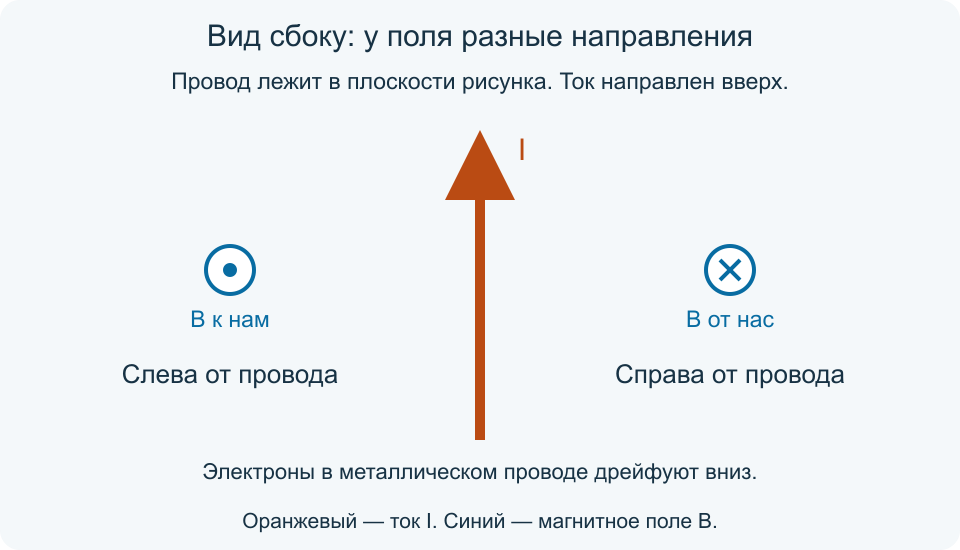

Условие. Вертикальный металлический провод лежит в плоскости рисунка. Электроны дрейфуют вниз. Определите B в точках справа и слева от провода.

1. Электроны отрицательны, поэтому условный ток I направлен вверх.
2. Большой палец правой руки направляем вверх.
3. Справа согнутые пальцы уходят за рисунок, слева выходят к нам.

Ответ: справа B от нас, знак ⊗; слева B к нам, знак ⊙. Получился второй рисунок. Ошибка в первом шаге перевернула бы оба ответа.

3. Определить ток у северного торца катушки

Условие. Наблюдатель смотрит на торец N соленоида вдоль оси. Как он видит направление тока? Что изменится, если ток в обмотке развернуть?

1. У торца N поле выходит из катушки к наблюдателю. Направляем большой палец к себе.
2. Согнутые пальцы показывают обход тока против часовой стрелки.
3. При развороте тока он пойдёт по часовой; поле, создаваемое этим током, направится внутрь, и выбранный торец станет S.

Ответ: сначала против часовой, после разворота — по часовой. Мы рассматриваем поле тока в обмотке, без внешнего поля и остаточной намагниченности сердечника. Наблюдатель у противоположного торца первоначально увидел бы S и ток по часовой стрелке.

Чем отличается от правила левой руки

В задачах выше мы искали поле, создаваемое током. Правило левой руки в школьном курсе обычно используют для другой задачи: найти силу на проводник с током во внешнем магнитном поле.

Для перпендикулярных I и B расположите левую ладонь так, чтобы внешнее поле входило в неё, а четыре вытянутых пальца смотрели по току. Отогнутый на 90° большой палец покажет силу Ампера. Например, ток вправо и внешнее поле за рисунок дают силу вверх.

Для прямого участка длиной l в однородном поле это записывают как векторное произведение F = I(l × B), где вектор l направлен по току. Поэтому ту же силу можно найти и математическим правилом правой руки для векторного произведения: утверждение «правую руку никогда не применяют к силе» неверно.

Для отдельной частицы магнитная составляющая силы Лоренца равна F = q(v × B). При отрицательном q направление противоположно результату для положительного заряда. Если скорость параллельна B, магнитная сила равна нулю; правило не создаёт силу там, где её нет. Сила Ампера относится к проводнику с током, а не является второй отдельной силой на одну частицу.

Где ещё применяется правый винт

Образ правого винта помогает задавать направление осевого вектора при вращении. Если диск виден вращающимся против часовой стрелки, его вектор угловой скорости направлен к наблюдателю; при вращении по часовой — от него. Для момента силы используют порядок M = r × F: сначала радиус-вектор от выбранного начала к точке приложения, затем сила. Перестановка множителей меняет знак результата.

Это геометрическое правило направления. Оно не заменяет физическую формулу для величины поля, силы или момента.

Как избежать частых ошибок

• Сначала определите объект: прямой провод или виток. У большого пальца в этих двух случаях разные роли.
• Зафиксируйте взгляд: «к нам», «от нас», «с выбранного торца». Не меняйте его в середине решения.
• Подпишите знаки: ⊙ и ⊗ без I или B неоднозначны.
• Не смешивайте поле тока и внешнее поле: это разные данные в задаче о силе.
• Не рисуйте N и S у среза прямого провода: полюса на третьем рисунке относятся к торцам катушки.
• Проверяйте разворот: изменение направления заданного тока разворачивает создаваемое им поле. На рисунках это должно происходить согласованно.

Источники и дальнейшая практика

Физические соотношения сверены по учебнику OpenStax University Physics, Volume 2: §11.4 — поле прямого тока и сила на проводник, §12.6 — соленоид, §11.2 — магнитная сила на заряд, §12.1 — направление поля элемента тока. Для механики: Volume 1, §10.1 — угловая скорость и §10.6 — момент силы. Рисунки выполнены для этой статьи; задачи и их решения подготовлены редакцией.
