Условные обозначения на электрических схемах: таблицы и расшифровка

Условное обозначение читают вместе с типом чертежа. Розетка на плане квартиры, контакт выключателя на принципиальной схеме и буквенный код аппарата — разные части документации. Ниже собраны распространённые графические обозначения и таблицы буквенных кодов с расшифровкой.

Быстрый ориентир: QF — автоматический выключатель, KM — контактор, KT — реле времени, M — двигатель, R — резистор, C — конденсатор. Назначение конкретного элемента уточняют по его символу, позиционному обозначению и перечню элементов.

Какие стандарты использовать для схем и планов

Принципиальная схема объясняет электрические связи и работу устройства; план показывает размещение оборудования и проводок. Однолинейное изображение позволяет условно показать несколько линий одной линией с нужными обозначениями. Оно не превращает план помещения в принципиальную схему.

Рисунки ниже увеличены для чтения и показывают выбранные распространённые варианты. Для оформления рабочего чертежа нужны полные требования соответствующего ГОСТ, размеры, пояснения и спецификация проекта. Дополнительные изображения, не предусмотренные ГОСТ 21.210-2014, поясняют на чертеже или в общих данных (п. 4.7).

Линии, соединения, заземление и род тока

Обозначение	Что означает	Источник и пояснение

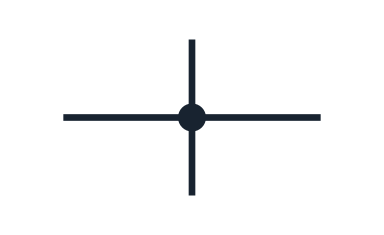

	Линии электрически соединены	ГОСТ 2.721-74, табл. 6в, п. 6. Точка отмечает узел; для одного ответвления стандарт допускает изображение без точки.
	Линии пересекаются без соединения	ГОСТ 2.721-74, табл. 6в, п. 5. Не путать с узлом; качество скана должно позволять различить точку.

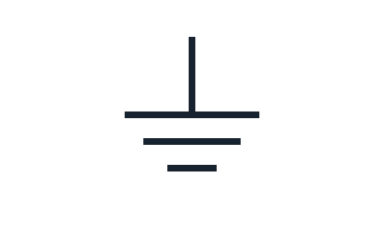

	Заземление: общее обозначение	ГОСТ 2.721-74, табл. 6б, п. 1.

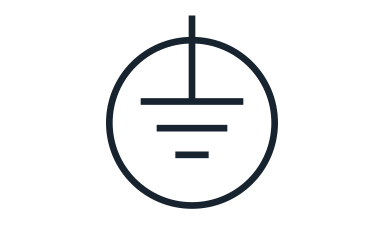

	Защитное заземление	ГОСТ 2.721-74, табл. 6б, п. 3.

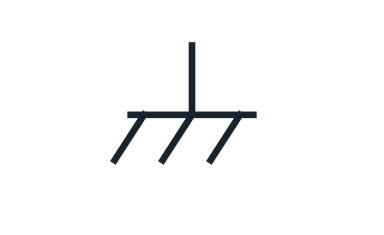

	Соединение с корпусом (массой)	ГОСТ 2.721-74, табл. 6б, п. 4. Само по себе не означает соединение корпуса с защитным проводником.

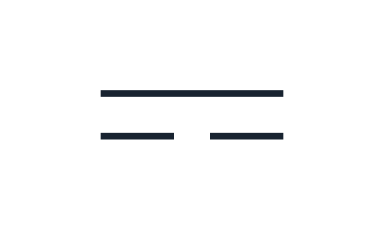

	Постоянный ток: альтернативное обозначение	ГОСТ 2.721-74, табл. 6г, п. 1. Основное обозначение — сплошная горизонтальная линия; показанный вариант применяют при невозможности использовать основное.

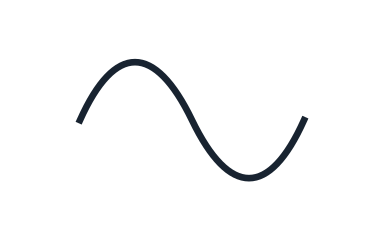

	Переменный ток	ГОСТ 2.721-74, табл. 6г. Рядом могут быть указаны число фаз и частота.

Обозначения L, N, PE и PEN у проводников не следует читать как номера деталей. Например, L1 может быть обозначением фазного проводника, а в перечне элементов L1 — первой катушки индуктивности. Решает контекст. Подробнее — маркировка проводников L, N, PE и PEN.

Контакты, предохранители и электронные компоненты

Для контакта важно исходное состояние, принятое на схеме. Замыкающий контакт в показанном исходном состоянии разомкнут, размыкающий — замкнут. Символ контакта не заменяет обозначения всего аппарата и его привода.

Обозначение	Что означает	Источник и пояснение

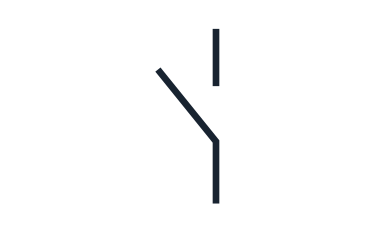

	Замыкающий контакт	ГОСТ 2.755-87, п. 1.3.

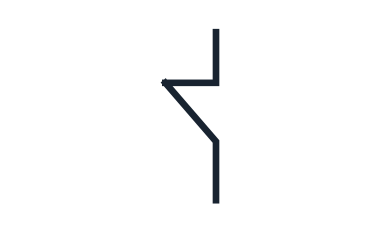

	Размыкающий контакт	ГОСТ 2.755-87, п. 1.3; один из допустимых вариантов.

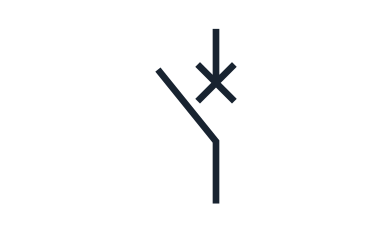

	Замыкающий контакт выключателя	ГОСТ 2.755-87, табл. 3, п. 1.1. Крестик обозначает функцию выключателя; автоматическое срабатывание требует дополнительных признаков.

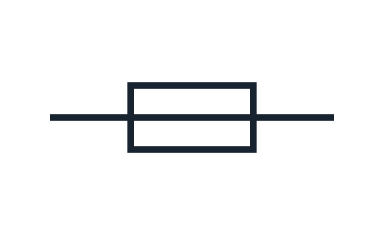

	Плавкий предохранитель, код FU	ГОСТ 2.727-68, табл. 3, п. 2. Линия проходит через прямоугольник.

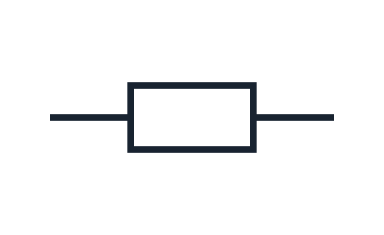

	Постоянный резистор, код R	ГОСТ 2.728-74, табл. 1, п. 1.

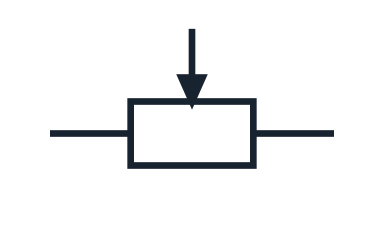

	Переменный резистор	ГОСТ 2.728-74, табл. 1, п. 4. Стрелка показывает подвижный контакт.

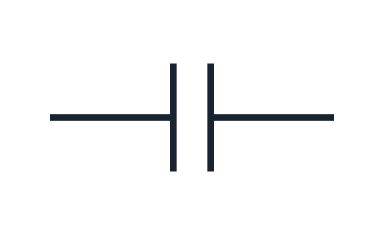

	Конденсатор постоянной ёмкости, код C	ГОСТ 2.728-74, табл. 4, п. 1.

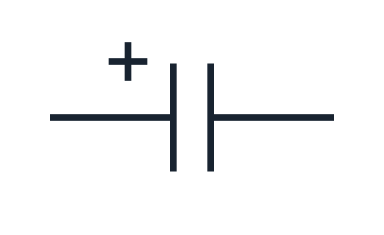

	Поляризованный конденсатор	ГОСТ 2.728-74, примечание к табл. 4, п. 1. Знак + у положительного вывода.

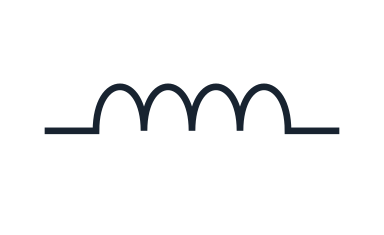

	Катушка индуктивности без магнитопровода, код L	ГОСТ 2.723-68, табл. 2, п. 1, форма II.

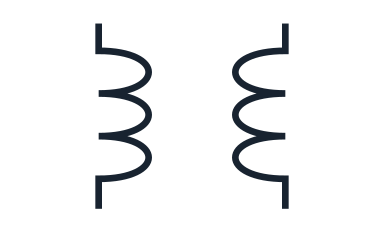

	Трансформатор без магнитопровода, постоянная связь, код T	ГОСТ 2.723-68, табл. 2, п. 12а, форма II. Для магнитопровода и отводов предусмотрены дополнительные изображения.

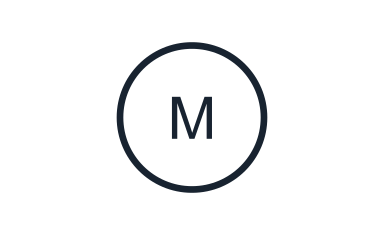

	Двигатель, общее обозначение, код M	ГОСТ 2.722-68, табл. 1, п. 13. Для конкретных машин добавляют сведения об обмотках, выводах и роде тока.

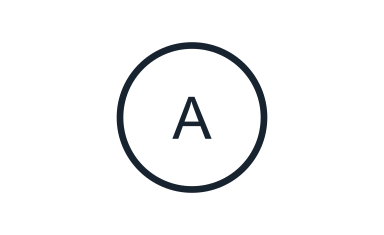

	Амперметр, позиционный код PA	ГОСТ 2.729-68, примечания к п. 1 таблицы. Буква A внутри символа показывает измеряемую величину.

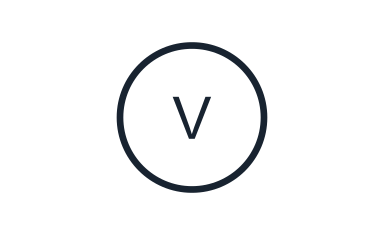

	Вольтметр, позиционный код PV	ГОСТ 2.729-68, примечания к п. 1 таблицы.

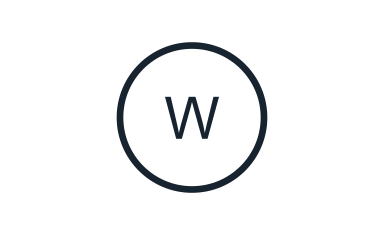

	Ваттметр, позиционный код PW	ГОСТ 2.729-68, примечания к п. 1 таблицы.

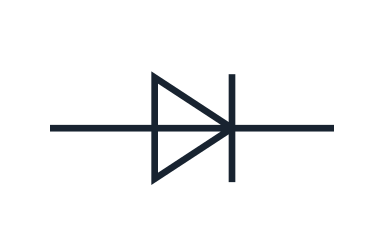

	Диод, код VD	ГОСТ 2.730-73, табл. 5, п. 1. Черта у вершины треугольника обозначает сторону катода.

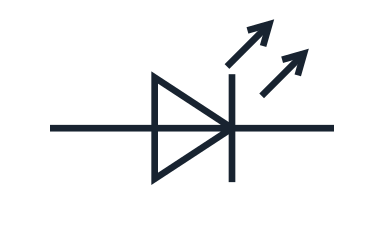

	Светоизлучающий диод	ГОСТ 2.730-73, табл. 5, п. 10. Стрелки направлены от символа: излучение, а не приём света.

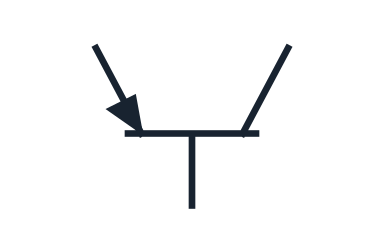

	Биполярный транзистор PNP, код VT	ГОСТ 2.730-73, табл. 7, п. 1а. Стрелка эмиттера направлена к базе.

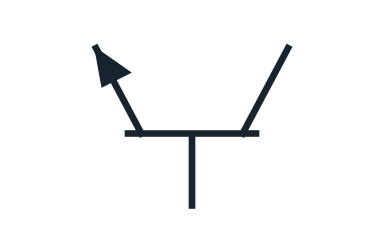

	Биполярный транзистор NPN, код VT	ГОСТ 2.730-73, правила построения и примеры табл. 7. Стрелка эмиттера направлена от базы; здесь показан вариант без корпуса и внутреннего экрана.

УЗО, дифференциальный автомат, автоматический выключатель и выключатель-разъединитель нельзя надёжно различить только по прямоугольнику или одной паре контактов. Смотрите полное УГО, функциональные признаки, надписи и спецификацию. Код QF сам по себе не сообщает ток, характеристику расцепления или наличие дифференциальной защиты.

Розетки и выключатели на плане помещения

Следующие изображения относятся к ГОСТ 21.210-2014, таблице 5. Обратите внимание на полукруг розетки, штрихи, защитный контакт и заполнение фигуры. Сдвоенное исполнение и число полюсов — разные признаки.

Обозначение	Что означает	Источник и пояснение

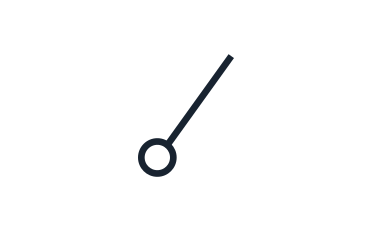

	Выключатель: общее изображение	Табл. 5, п. 1.

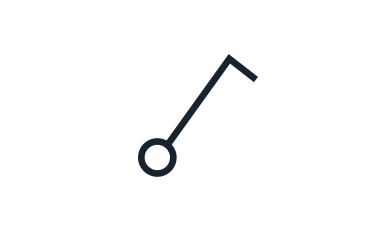

	Выключатель однополюсный открытой установки, IP20–IP23	Табл. 5, п. 2а.

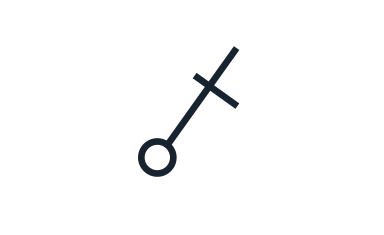

	Выключатель однополюсный скрытой установки, IP20–IP23	Табл. 5, п. 3а.

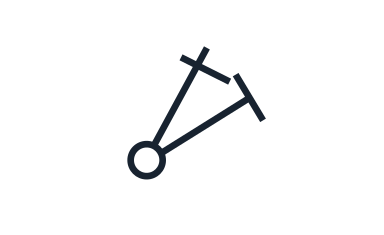

	Выключатель однополюсный сдвоенный скрытой установки, IP20–IP23	Табл. 5, п. 3б.

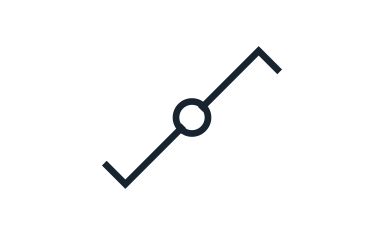

	Переключатель на два направления без нулевого положения, однополюсный, IP20–IP23	Табл. 5, п. 5а. Применяется в том числе в проходных схемах управления светом.

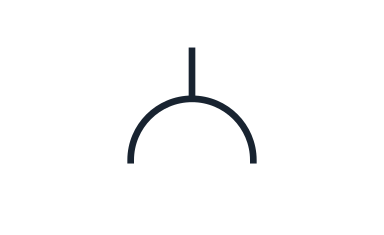

	Штепсельная розетка: общее изображение	Табл. 5, п. 7.

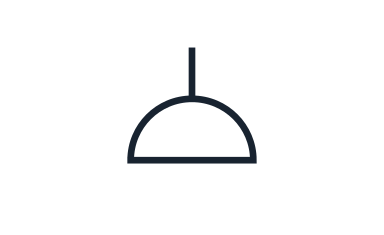

	Розетка двухполюсная открытой установки, IP20–IP23	Табл. 5, п. 8а.

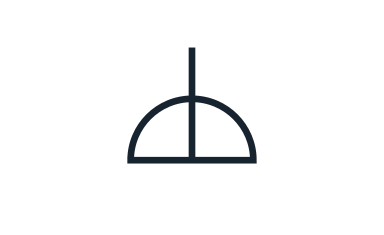

	Розетка двухполюсная скрытой установки, IP20–IP23	Табл. 5, п. 9а.

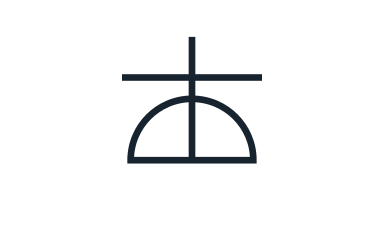

	Розетка двухполюсная скрытой установки с защитным контактом, IP20–IP23	Табл. 5, п. 9в. Поперечный штрих отмечает защитный контакт.

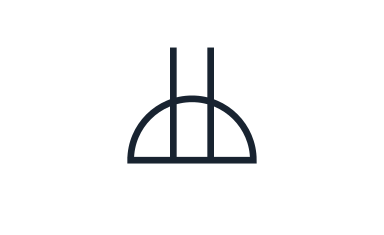

	Розетка двухполюсная сдвоенная скрытой установки, IP20–IP23	Табл. 5, п. 9б.

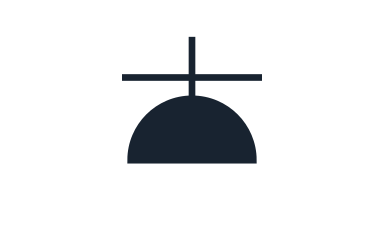

	Розетка двухполюсная с защитным контактом, степень защиты не ниже IP44	Табл. 5, п. 10б. Конкретную степень IP уточняют в спецификации.

Эти рисунки описывают условное изображение изделия в проекте. Значок защитного контакта не доказывает, что в уже установленной розетке исправен PE: это устанавливают проверкой электроустановки.

Коробки, щиты и светильники на плане

Обозначение	Что означает	Источник и пояснение

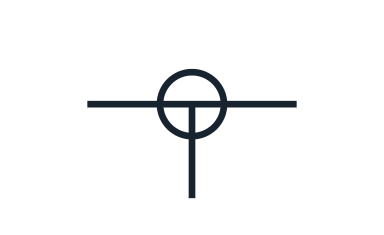

	Коробка ответвительная	ГОСТ 21.210-2014, табл. 4, п. 1.

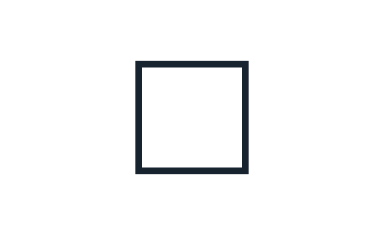

	Коробка протяжная, ящик протяжной	Табл. 4, п. 3.

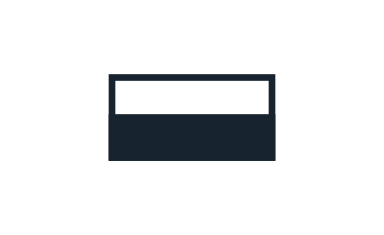

	Шкаф распределительный	Табл. 4, п. 5.

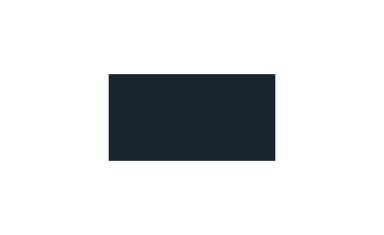

	Щит групповой рабочего освещения	Табл. 4, п. 6.

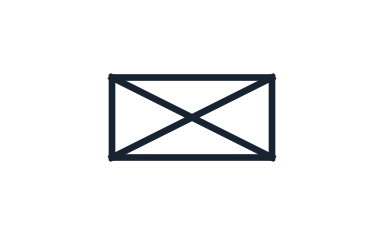

	Щит групповой аварийного освещения	Табл. 4, п. 7.

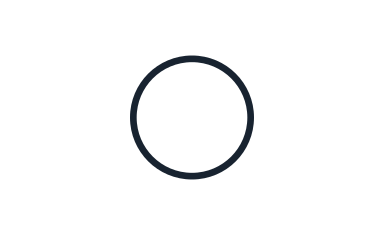

	Светильник с лампой накаливания или галогенной лампой накаливания	Табл. 6, п. 1; табл. 7, п. 1.

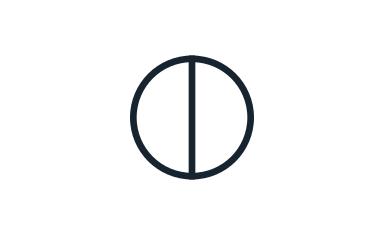

	Светильник с компактными люминесцентными лампами	Табл. 6, п. 2; табл. 7, п. 2.

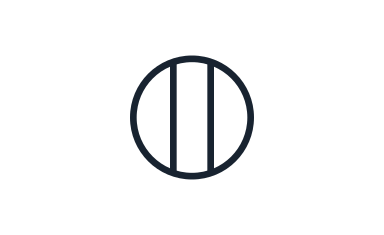

	Светильник светодиодный, формы, отличной от линейной	Табл. 6, п. 3; табл. 7, п. 3.

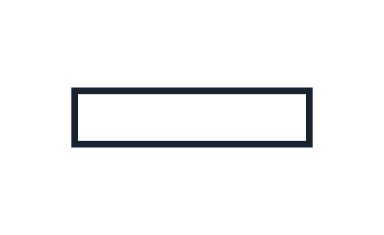

	Светильник с линейными люминесцентными лампами	Табл. 6, п. 4; табл. 7, п. 4.

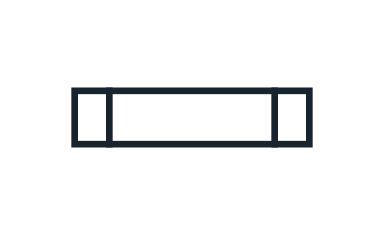

	Светильник линейный светодиодный	Табл. 6, п. 5; табл. 7, п. 6.

В ГОСТ 21.210-2014 таблица 6 относится к раздельному изображению оборудования и сети, таблица 7 — к совмещённому. В приведённых строках начертания совпадают, однако полный состав таблиц различается. Обозначение лампы в принципиальной схеме нельзя автоматически подставлять вместо символа светильника на плане.

Буквенные обозначения: QF, KM, KT, SA, R и другие

Ниже — распространённые коды по ГОСТ 2.710-81, приложение 1. Используются прописные латинские буквы и арабские цифры. Первая буква определяет группу, последующие уточняют вид элемента. Примеры двухбуквенных кодов в стандарте не исчерпывают все возможные обозначения; дополнительные коды должны быть пояснены в документации.

В прежней редакции этой статьи были приведены кириллические коды по ГОСТ 7624-55. Их можно встретить в старой документации, но использовать тот список как современную универсальную таблицу неверно. Обозначения конкретного архивного чертежа читают по его легенде и стандартам, принятым при разработке.

Как прочитать обозначение элемента на примере

1. Определите вид документа и найдите его условные обозначения.
2. Прочитайте графический символ и буквенный код. Например, QF1 — первый автоматический выключатель соответствующей группы обозначений, KM2 — второй контактор, R3 — третий резистор.
3. Сопоставьте позицию с перечнем элементов: там уточняют тип, номинал и исполнение. Число 16 рядом с QF и номер 1 в QF1 выполняют разные функции; единицы и формат надписей имеют значение.
4. Проверьте номера выводов. В записи XT1:2 после двоеточия указан контакт 2 разборного соединения XT1. Это не второй аппарат XT.
5. Проследите электрические связи и ссылки на другие листы. Разнесённые катушка и контакты одного аппарата должны сопоставляться по обозначениям.

Буквы Q у транзистора или U у микросхемы встречаются в зарубежных схемах. Их нельзя смешивать с приведённой таблицей ЕСКД: сначала установите систему обозначений документа. Графическое сходство не отменяет различий в кодах и вариантах символов.

Частые вопросы при чтении схемы

Почему один и тот же элемент выглядит по-разному?

Различаются тип документа, стандарт и степень подробности. Для электрических машин ГОСТ 2.722-68 предусматривает упрощённые однолинейные, упрощённые многолинейные и развёрнутые изображения. Число линий на рисунке не следует автоматически принимать за число физических жил.

Как отличить розетку от светильника?

В показанных вариантах плана розетка имеет полукруг со штрихами, а светильник — окружность или прямоугольник с уточняющими деталями. Увеличьте исходный чертёж и проверьте легенду: плохо читаемая копия может скрыть важный штрих.

Как обозначены телевизионная, телефонная и сетевая розетки?

Не присваивайте назначение по одному похожему значку из таблицы силовых розеток. Смотрите условные обозначения раздела связи, подписи, тип разъёма и спецификацию проекта. Без них одинаковый по виду знак может быть недостаточен для расшифровки.

Можно ли по УГО понять, как подключить аппарат?

УГО помогает прочитать схему, но не заменяет схему подключения изготовителя, маркировку клемм и проект. Совпадение буквенного кода не означает одинаковую распиновку двух моделей.

Источники и редакция справочника

Обозначения сверены 5 октября 2026 года. Ниже приведены карточки стандартов и тексты для проверки отдельных символов; справочник содержит примеры, а не полный комплект норм проектирования.

• ГОСТ 2.710-81: карточка Росстандарта
• ГОСТ 2.710-81: текст, приложение 1
• ГОСТ 21.210-2014: карточка и сведения о поправках
• ГОСТ 21.210-2014: таблицы 4–7
• ГОСТ 2.721-74: общие обозначения
• ГОСТ 2.755-87: контакты и коммутационные устройства
• ГОСТ 2.722-68: электрические машины
• ГОСТ 2.723-68: катушки и трансформаторы
• ГОСТ 2.727-68: предохранители
• ГОСТ 2.728-74: резисторы и конденсаторы
• ГОСТ 2.729-68: измерительные приборы
• ГОСТ 2.730-73: полупроводниковые приборы
