Как проверить конденсатор мультиметром: ёмкость, ESR и утечка

Проверить конденсатор мультиметром можно, если понимать, что именно измеряется. Режим ёмкости показывает значение в фарадах, омметр помогает выявить грубое короткое замыкание. Но нормальная ёмкость и отсутствие писка ещё не доказывают исправность: остаются потери, утечка и поведение при рабочем напряжении. Ниже — порядок проверки отдельной разряженной детали и расшифровка результатов.

Какую неисправность ищем и какой прибор нужен

Обрыв, замыкание и постепенное ухудшение параметров — разные отказы. У алюминиевых электролитических конденсаторов при старении могут изменяться ёмкость, потери и утечка; критерий годности зависит от применения. Это разделение приведено в технических рекомендациях Nichicon, разделы 1-6 и 2-2.

Подготовка: питание, остаточный заряд и маркировка

Отключённый прибор не означает разряженный конденсатор. Для сетевого блока питания, инвертора, вспышки и особенно микроволновой печи нужна сервисная процедура конкретного устройства. Если она неизвестна, не вскрывайте силовую часть ради этой проверки. Для микроволновки доступные внешние проверки разобраны в статье почему микроволновка не греет.

• До измерения ёмкости: отключают все источники питания, выполняют предусмотренный изготовителем разряд и проверяют отсутствие остаточного постоянного напряжения подходящим вольтметром. Режимы C и Ω нельзя подключать к заряженной детали.
• Разряд — не проверка искрой. Не замыкайте выводы отвёрткой. Применяют предусмотренное разрядное устройство или рассчитанный резистор; его напряжение, мощность и допустимая импульсная энергия должны соответствовать цепи. Универсального «резистор любой мощности на пять секунд» здесь нет.
• Перед касанием и повторным измерением снова проверяют остаточное напряжение: оно может восстановиться вследствие диэлектрической абсорбции. На один только таймер разряда не полагаются.
• Сохраните маркировку и положение детали. Запишите ёмкость, допуск, напряжение, серию и полярность. При повреждённой оболочке или нечитаемой маркировке нужны схема и документация устройства.

Fluke требует отключить питание, разрядить и отделить конденсатор от цепи; B&K Precision отдельно отмечает влияние остаточного заряда и диэлектрической абсорбции. Здесь нет инструкции по работе с открытой схемой под сетевым напряжением.

Вздутие, вскрытый предохранительный клапан, вытекший электролит, трещины или обгоревшие выводы — повод прекратить использование детали. Целый корпус не подтверждает её исправность. Загрязнение или клей рядом с корпусом тоже нельзя автоматически принимать за вытекший электролит.

Как измерить ёмкость мультиметром

Эта последовательность относится к отдельному, обесточенному и проверенно разряженному конденсатору. Если нужно выпаивание, его выполняют только после безопасной подготовки платы. Для обычного измерения ёмкости следует исключить влияние остальной схемы.

1. Проверьте наличие функции C. На приборе она может обозначаться символом конденсатора или F, nF, µF. Если функции нет, положение Ω не превращает мультиметр в измеритель ёмкости.
2. Выберите входы и режим по инструкции своего прибора. Отдельные гнёзда Cx и измерение через щупы — разные исполнения. Токовый вход A/mA нельзя выбирать по привычке. Общие правила описаны в материале как пользоваться мультиметром.
3. Учитывайте полярность. У полярного конденсатора соединяйте положительный и отрицательный выводы с соответствующими контактами прибора. Маркировку уточняют по типу и документации: правило «любая полоса означает минус» неверно.
4. Дождитесь устойчивого показания. Проверьте единицы, выбранный предел и контакт с выводами. Для малых ёмкостей используйте компенсацию ёмкости щупов, если она предусмотрена.
5. Сравните результат с допуском, а не только с крупным числом на корпусе. Учитывайте погрешность прибора и условия измерения. Пограничное значение требует уточнения, а не немедленного вывода «исправен».

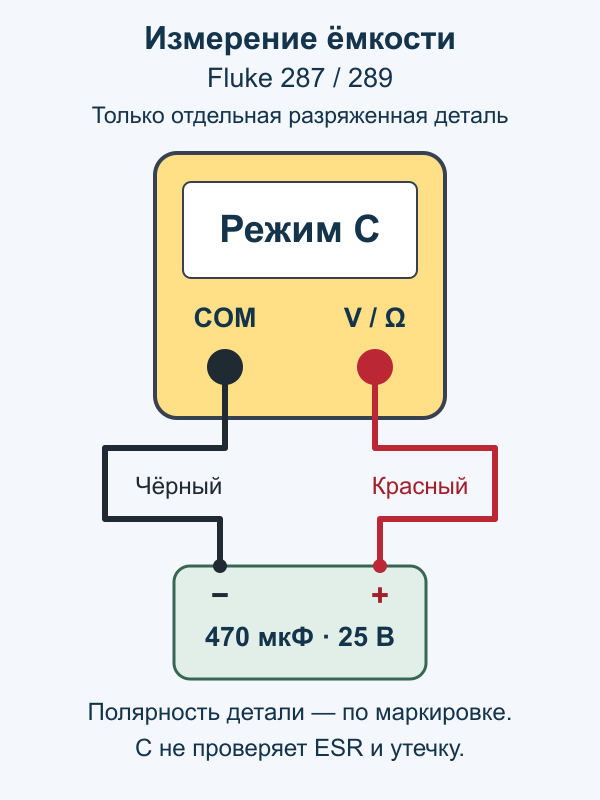

Пример конкретного прибора: у Fluke 287/289 чёрный щуп подключается к COM, красный — к многофункциональному входу V/Ω; в совмещённом положении переключателя выбирают Menu → Diode,Cap → Cap. Для компенсации малой ёмкости щупы размыкают и включают REL. Это порядок из руководства Fluke 287/289, страницы 35–36; для другой модели расположение входов и кнопок может отличаться.

Открыть схему в полном размере

Пример: 470 мкФ — какие показания допустимы

Разберём расчётный пример, не результат собственного измерения. В спецификации Nichicon UHE1E471MPD указаны 470 мкФ, 25 В; для серии UHE допуск ёмкости составляет ±20% при 120 Гц и 20 °C. Поэтому начальный диапазон по ёмкости: 470 × 0,8 = 376 мкФ; 470 × 1,2 = 564 мкФ. Это условия конкретной серии, а не общий допуск всех конденсаторов. См. Nichicon UHE, спецификация и строка UHE1E471MPD.

Допустим, Fluke 287/289 на диапазоне 1000 мкФ показал 460 мкФ. Для этого диапазона разрешение — 1 мкФ, паспортная погрешность — ±(1% показания + 5 единиц младшего разряда). При соблюдении условий точности из руководства получаем: ±(4,6 + 5) = ±9,6 мкФ, то есть 450,4–469,6 мкФ. См. Fluke 287/289, страницы 67 и 73.

Этот интервал укладывается в допуск по C. Но метод мультиметра отличается от паспортного измерения на 120 Гц: для строгой приёмки нужен соответствующий режим LCR-метра. Нормальное показание C не проверяет ESR, утечку или выдерживаемое напряжение. При условных 379 мкФ интервал с той же формулой погрешности уже пересекает нижнюю границу 376 мкФ — однозначного решения по такому замеру нет.

Не перепутайте единицы: 1 мкФ = 1000 нФ = 1 000 000 пФ. Надпись «25 В» — номинальное напряжение детали; после зарядки от источника 9 В конденсатор не обязан показывать 25 В. Сравнивать напряжение на нём с этой надписью как тест исправности нельзя.

Что означают писк, ноль и OL в режиме сопротивления

Омметр воздействует на конденсатор своим измерительным сигналом. Изменяющееся показание может отражать заряд, но скорость зависит от ёмкости и устройства прибора. У небольшой ёмкости переход может закончиться раньше, чем обновится дисплей. Поэтому немедленная «1» или OL не доказывает обрыв, а движение стрелки не подтверждает полную исправность.

Порог «выше 2 МОм — годен» не универсален. Омметр не воспроизводит условия паспортной проверки утечки. Для полярной детали нужно также учитывать полярность и тестовое напряжение выбранного режима; у разных, особенно стрелочных, приборов они различаются.

Почему для ESR и утечки нужны отдельные проверки

ESR — эквивалентное последовательное сопротивление, описывающее потери при переменном сигнале. LCR-метр измеряет параметры при выбранной частоте, амплитуде и модели замещения. Сравнивать результаты при разных условиях напрямую нельзя. Не существует одного значения «хороший ESR» для любых типов и номиналов; столбец Impedance в документации также нельзя автоматически переименовывать в ESR. Выбор режима объясняет B&K Precision в руководстве по LCR-измерениям.

Утечка — другая характеристика. Например, у серии Nichicon UHE она нормируется после двух минут приложения номинального напряжения при 20 °C. Показание бытового омметра этим условиям не соответствует. Испытание при рабочем напряжении выполняют по методике с ограничением тока и подходящим оборудованием; заряд от случайной батарейки и наблюдение за искрой его не заменяют.

Если ёмкость нормальная, а устройство продолжает работать неправильно, нельзя автоматически менять все конденсаторы: причину ищут также в питании, соединениях и других элементах. Диагностика под нагрузкой — отдельная сервисная работа.

Можно ли проверить конденсатор, не выпаивая

Подключаясь к двум площадкам на плате, прибор видит всю цепь между ними. Параллельные конденсаторы увеличивают суммарную ёмкость, резисторы и полупроводники меняют показания. Прикладывание щупов с обратной стороны платы ничего не изолирует.

Для проверки обычным мультиметром конденсатор отделяют от схемы; иногда электрически достаточно отсоединить один вывод, но это определяется схемой и конструкцией монтажа. Возможность внутрисхемного измерения ESR должна быть предусмотрена конкретным прибором. Даже тогда низкое суммарное сопротивление параллельной группы не доказывает исправность каждого её элемента: сомнительный результат проверяют на отделённой детали.

• Полярный алюминиевый электролитический: важны полярность, ёмкость, ESR и утечка. Не подавайте обратное напряжение.
• Плёночный или керамический: ориентируйтесь на точный тип, номинал и условия datasheet; для малых ёмкостей особенно существенны щупы и разрешение прибора.
• SMD без читаемой маркировки: корпус не сообщает однозначно ни номинал, ни полярность. Нужны схема, перечень компонентов или документация точной детали.
• Двигательный, сетевой помехоподавляющий или высоковольтный: совпадение C не подтверждает требуемую электрическую прочность, режим работы и класс безопасности. Проверка и подбор замены идут по документации оборудования.

В записи результата укажите маркировку детали, отделена ли она от схемы, модель прибора, режим, диапазон, измеренную величину и условия сравнения. Формулировка «470 мкФ, измерено 460 мкФ; ESR и утечка не проверялись» полезнее и точнее, чем «конденсатор полностью исправен».
