Наверняка многие слышали такое словосочетание как короткое замыкание, но мало кто понимает, из-за чего возникает данное явление, чем оно опасно и какие процессы происходят во время КЗ. В этой статье мы подробно рассмотрим данный вопрос, так как «коротыш в проводке» — это достаточно частая ситуация, которая является очень опасной и может привести к неблагоприятным последствиям. Итак, причины возникновения короткого замыкания, способы предотвращения и последствия мы рассмотрели ниже.

Что это такое?

Электрическая цепь — это, как правило, два проводника с разноименным потенциалом и подключенным потребителем тока. Каждый конечный потребитель имеет свое внутреннее сопротивление, которое сопротивляется току и ограничивает, тем самым дозируя его количество и плотность в проводнике, заставляя производить работу.

КЗ в сети

В момент, когда сопротивление резко уменьшается до статической погрешности сопротивления проводников, электрический ток, ничем практически не ограниченный, возрастает до такой величины, что сечение проводников становится малым и проходя через них, разогревает жилы до температуры разрушения и плавления. Поэтому частый спутник короткого замыкания — это огонь, расплавленный металл проводников и вспомогательных механизмов.

Признаками замыкания в проводке являются запах гари, искрение и возгорание проводов, а также отключение электричества на определенном участке или же во всей сети.

Как возникает КЗ?

Итак, рассмотрим основные причины возникновения короткого замыкания в электропроводке и электроустановках.

Высокое напряжение. В момент скачка напряжения выше допустимых параметров, присутствует возможность электрического пробоя изоляции проводника или электрической схемы. В результате развивается утечка тока до размеров КЗ, с созданием кратковременного стабильного дугового разряда.

Старая изоляция. Жилые и промышленные фонды, не проводившие замену электрической проводки — это первые претенденты на спонтанные КЗ. Любая изоляция, используемая в электропроводке, имеет свой ресурс. Со временем она разрушается под воздействием внешних факторов, что и приводит к возникновению замыкания.

Внешнее механическое воздействие. Снятие изоляции с провода, ее перетирание и прочее воздействие на защитную оболочку, ослабляющее ее свойства, рано или поздно вызовут возгорание и КЗ. К примеру, в быту часто причиной возникновения короткого замыкания является повреждение проводки при сверлении стен. О том, как не повредить электропроводку перфоратором, читайте в нашей статье.

Посторонние предметы. Сюда относится пыль различного происхождения, мелкие животные, детали с соседних узлов, волей случая попавших на электрические проводники, вызвав и развив таким образом КЗ.

Прямой удар молнии. Происходит тоже, что и при перенапряжении (смотри выше).

Пример последствия от возникновения КЗ в электроустановке демонстрируется на видео:

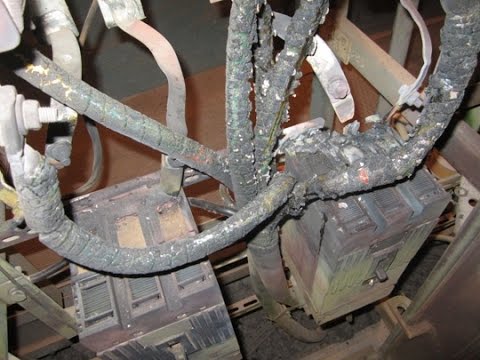

Последствия короткого замыкания — это выгоревшие участки проводки и ее возгорание!

Виды явлений

Самое распространенное — это замыкание на землю, когда либо одна фаза взаимодействует с землей, либо две фазы взаимодействует с землей, на одном или нескольких участках. Короткое замыкание на землю, встречается в системах с глухозаземленной нейтралью и составляют до 70% всех случаев.

Существует также межфазное КЗ, когда происходит взаимодействие двух фаз между собой. Происходит в следствии нарушении изоляции в трехфазном оборудовании.

Ну и последний вид КЗ — трехфазное, когда взаимодействуют все три фазы. На схеме ниже изображены основные виды коротких замыканий:

Какие бывают виды КЗ

Способы предотвращения

Для предотвращения развития КЗ и защиты электрических устройств и линий электроснабжения самым эффективным методом является установка автоматического выключателя или же плавких предохранителей. Автомат (на фото ниже) при возникновении «коротыша» своевременно отключит питание, тем самым предотвратит возникновение опасной ситуации.

Автоматы

Еще один способ предотвратить возникновение короткого замыкания — своевременная ревизия электропроводки, благодаря которой можно визуально определить место оплавления изоляции и перейти к устранению неполадки.

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели причины возникновения короткого замыкания, последствия и способы предотвращения опасного явления. Надеемся, предоставленная информация была для вас полезной!
