Работающая розетка и отсутствие отключений не подтверждают исправность всей проводки. Проверка должна иметь границы, подходящие методы и результаты, связанные с конкретными цепями.
Владелец может собрать сведения об объекте и заметить внешние повреждения. Проверку соединений, защитных проводников, изоляции и условий отключения выполняет квалифицированный специалист. Ниже — порядок подготовки и приёмки такой работы, без экспериментов с открытыми токоведущими частями.
Сначала определите границы проверки
Фраза «проверить квартиру» слишком неопределённая. В заказе перечислите помещения, щит, доступные коробки, розетки, освещение и стационарные приборы. Отдельно отметьте, входит ли в работу ввод до квартирного щита. Если часть кабеля проходит через общие помещения или недоступную конструкцию, это ограничение должно попасть в заключение.
Укажите причину обращения: покупка жилья, приёмка ремонта, повторяющееся отключение, запах нагретой изоляции, повреждение отделки или затопление. Это помогает выбрать объём обследования. Проверка одного повреждённого участка и оценка всей квартиры — разные задания; отчёт по первому нельзя использовать как подтверждение состояния второго.
ГОСТ Р 50571.16-2019 различает приёмо-сдаточные испытания новой или изменённой установки и периодическую проверку существующей. Причину и границы задания фиксируют до работы: проверка одной линии после ремонта не равна обследованию всей квартиры.
Что подготовить до приезда специалиста
Соберите схему щита, фотографии проводки до отделки, маркировку кабелей, документы на защитные аппараты и предыдущие протоколы. Если чего-то нет, так и запишите. Предполагаемое сечение или придуманная трасса хуже честной пометки «не установлено».
- Нарисуйте план помещений и пронумеруйте доступные точки подключения.
- Запишите, какие розетки или приборы связаны с каждым подписанным автоматом, если это уже достоверно известно.
- Перечислите эпизоды неисправности: место, время, работавшие приборы, отключившийся аппарат.
- Отметьте недавние изменения: новая техника, перенос розетки, сверление стены, ремонт соседей или протечка.
- Согласуйте возможность отключения оборудования, которому нежелателен перерыв питания.

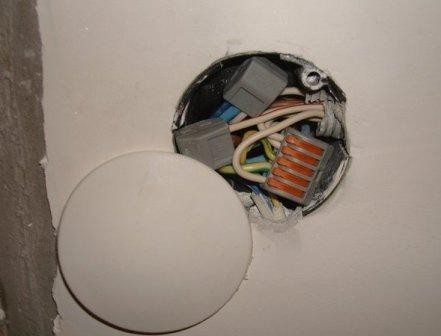

Не разбирайте розетки ради фотографии. Снимка наружного повреждения и общей маркировки закрытого щита достаточно для предварительного задания. Вскрытие узлов входит в подготовленные работы специалиста.
Новая проводка: проверять до окончательной отделки

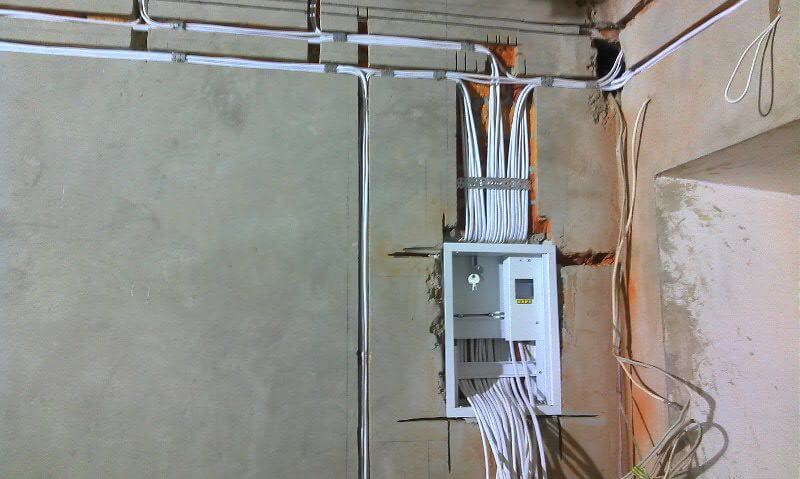

Пока трассы и соединения доступны, проще сопоставить исполнение с проектом. Фотографии стоит привязать к помещениям и неподвижным ориентирам: одиночный крупный план провода спустя год мало полезен. Изменения по сравнению с проектом нужно отразить в исполнительной схеме.
Сама по себе аккуратная прокладка не заменяет измерений. Приёмка должна охватывать собранные цепи и применённые защитные меры. Если после испытаний добавили розетку, заменили аппарат или изменили соединение, прежний результат не описывает эту изменённую часть автоматически.
Старая проводка: установить факты, затем решать о замене
Начните с истории ремонта и доступных участков. В одной квартире могут встречаться разные поколения проводки, материалы жил и способы соединения. Вывод по одному открытому узлу нельзя распространять на все скрытые линии.
Возраст дома — основание внимательнее обследовать сеть, но не готовый диагноз. Решение о ремонте опирается на обнаруженные повреждения, результаты измерений, существующие защитные меры и возможность безопасно использовать планируемую нагрузку. При недостатке данных заключение должно сохранять это ограничение, а не выдавать неизвестное за исправное.
Не проверяйте запас мощности одновременным включением всей техники. Автомат может не отключиться, хотя отдельное соединение повреждено. Номинал защиты также нельзя увеличивать только потому, что прежний аппарат мешает пользоваться приборами.
Если отдельный защитный проводник не установлен или его происхождение неизвестно, это самостоятельный вопрос обследования. Разберите какие сведения и проверки должны подтверждать защитную цепь квартиры; третий контакт розетки и цвет жилы не заменяют эти сведения.
Какие проверки нужны и что они показывают
ГОСТ Р 50571.16-2019 разделяет осмотр и испытания. Конкретный состав работ выбирают по устройству установки и применённым защитным мерам; одинакового набора чисел для любой квартиры нет.
| Проверка | Что выясняют | Чего недостаточно |
|---|---|---|
| Осмотр | Соответствие оборудования, состояние доступных узлов, маркировку и видимые дефекты. | Аккуратного внешнего вида щита. |
| Непрерывность защитных проводников | Наличие электрической связи проверяемых частей защитной цепи. | Жёлто-зелёной изоляции или третьего контакта розетки. |
| Сопротивление изоляции | Состояние изоляции при заданном испытательном напряжении и подготовленной цепи. | Обычной прозвонки мультиметром. |
| Условия автоматического отключения | Соответствие параметров цепи и защитного устройства принятой системе защиты. | Отсутствия отключений при обычном пользовании. |
| Проверка УЗО и функциональные испытания | Работу установленной защиты и предусмотренных функций. | Единственного нажатия TEST для оценки всей проводки. |
Измерение должно иметь адрес: конкретную цепь и точку. Запись «изоляция хорошая» без условий, значения и принадлежности результата не помогает сравнить состояние при следующем обследовании.
По пункту 6.4.3.1 средства и методы выбирают по соответствующим частям комплекса МЭК 61557 либо обеспечивают не меньший уровень качества и безопасности. Условия, диапазон и характеристики конкретного прибора входят в методику; название «тестер» само по себе не определяет, что им проверено.
Почему прибор и режим имеют значение

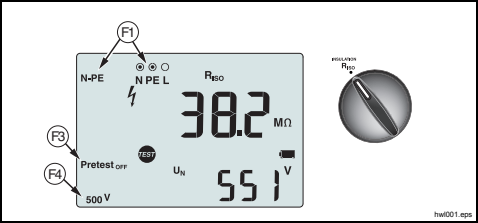

Пример — установочные тестеры Fluke 1662, 1663 и 1664 FC. В их руководстве измерения изоляции и непрерывности описаны как разные функции. Обе выполняются на обесточенной цепи. Для изоляции задают испытательное напряжение; обычный режим омметра не является его заменой.

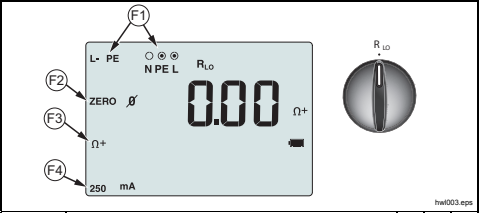

При проверке непрерывности учитывают сопротивление измерительных проводов и возможные параллельные пути. Звуковой сигнал прибора означает выполнение его условия индикации, а не универсальное подтверждение безопасности защитной цепи.
Это пример выбора методики, а не рекомендация самостоятельно подключать тестер. Специалист должен подготовить цепь, учесть подключённую электронику, выбрать допустимый режим и сопоставить результат с применимым критерием. Иначе число на экране может быть неверно истолковано, а оборудование — повреждено испытанием.
В руководстве этих моделей обе функции — RISO и RLO — отнесены к обесточенным цепям. Это не означает, что все остальные испытания установки проводят в том же состоянии: режим и безопасную подготовку определяет специалист. При измерении изоляции учитывают подключённую электронику и УЗИП; произвольное испытательное напряжение может повредить их или исказить результат.
Таблица 6.1 ГОСТ Р 50571.16-2019 разделяет категории цепей и соответствующие условия. В статье не подставляется универсальный предел «0,5 МОм для квартиры». Для непрерывности также нельзя заимствовать порог звукового сигнала прибора как норму: в указанном руководстве Fluke сигнал RLO связан с показанием менее2Ом, а оценка защитной цепи требует применимого критерия и условий измерения.
Какую запись можно использовать дальше?
Выберите учебный фрагмент. Задача — найти недостающие сведения, а не оценить состояние реальной квартиры.
В сообщении только «сопротивление 0,8»
Не хватает даже величины и единицы. Это может относиться к другой функции прибора и другой цепи. Нельзя сравнить запись с пределом для изоляции или непрерывности. Нужны точка, метод, единица, условия, прибор и основание оценки.
В карточке: значение пока не переносим в числовое поле; сохраняем исходный текст и запрос на уточнение протокола. Отсутствующее не заменяем нулём.
Есть запись «TEST сработал, всё исправно»
Вывод шире доказательства. Нажатие кнопки не охватывает состояние изоляции, защитного проводника и всех цепей. Требуются предусмотренные для установки проверки, а при оценке УДТ — сведения о методе и характеристиках конкретного устройства.
В карточке: это наблюдение с указанием аппарата и даты, а не числовой протокол испытаний всей квартиры.
Есть адресная запись протокола
Можно проверить состав доказательства. В записи указаны линия и точки, защитный аппарат, функция прибора, измеренное значение с единицей и знаком сравнения, условия, применённый критерий, исполнитель и документ. Остаётся сверить охват и ограничения, а не объявлять всю установку исправной по одной строке.
В карточке: переносим данные без округления и потери знака «больше». Заключение и повторную проверку связываем с тем же участком.
Что делать после затопления
Высохшая поверхность стены не показывает состояние коробки или аппарата внутри. Зафиксируйте место и протяжённость намокания, передайте специалисту фотографии и сведения о том, было ли питание в момент протечки. Не сушите включённую розетку бытовым феном и не подавайте напряжение ради проверки.
Обследование должно установить затронутые цепи и состояние оборудования. Необходимость замены определяют по повреждениям и требованиям изготовителей, а не только по одному измерению после высыхания. В заключении полезно явно указать, какие участки разрешены к дальнейшему использованию, какие отключены и какие требуют ремонта.
Как принять результат проверки
Отчёт должен позволять идентифицировать испытанные цепи, их защитные устройства и результаты. По ГОСТ Р 50571.16-2019 обнаруженные дефекты при приёмочных испытаниях устраняют до заявления о соответствии. Сам факт выдачи бумаги не заменяет исправления замечаний.
Сверьте перечень проверенных точек с заказом. Попросите отдельно перечислить недоступные участки, необходимые работы и границы заключения. После исправления дефекта нужен результат проверки затронутой части, а не только фотография нового аппарата.
Для отдельной проверки защитной цепи полезен разбор состава протокола проверки металлосвязи. Он уточняет запись этого измерения, но не заменяет остальные испытания квартиры.
Единого интервала «раз в год для любого жилья» здесь нет. По пункту6.5.2 периодичность зависит от установки, эксплуатации, обслуживания, внешних воздействий и применимых правил. Рекомендации предыдущего отчёта учитывают; ремонт и изменение цепи не откладывают до календарной даты плановой проверки.
Сохраните наблюдения и данные протоколов для проекта
Сначала запишите внешние наблюдения. Если уже есть протокол, его результаты внесите отдельно: одна строка — один метод на одном участке. Значение переписывается с единицей и знаком сравнения. Не угадывайте режим и не запускайте измерение ради заполнения формы.
Черновик сохраняется на этом устройстве. В будущем приложении после входа сведения можно будет связать с линиями щита, замечаниями и планом ремонта, получить проверенную ведомость и выгрузку. Сейчас автоматический перенос этой формы не подключён; форма не выдаёт заключение о безопасности, персональный расчёт или разрешение включить цепь.
Продолжите работу над щитом
Соберите исходные сведения в форме ниже. Для работы над проектом щита откройте приложение. Автоматический перенос этой формы и выгрузка её результата из приложения пока недоступны: записи сохраняются только в этом браузере.
