Фаза L и ноль N образуют рабочую цепь однофазного прибора, а защитный проводник PE нужен для электрической безопасности. По L и N проходит ток нагрузки. PE соединяет предусмотренные конструкцией металлические части прибора с защитной системой установки; использовать его вместо N нельзя. Ни название «ноль», ни жёлто-зелёная изоляция не означают, что к проводнику безопасно прикасаться.
Начнём с обычной бытовой цепи с заземлённой нейтралью источника. Затем разберём, почему ток переменный, что меняется при повреждении и чем отдельные N и PE отличаются от совмещённого PEN. Схемы ниже объясняют принцип, но не задают монтаж конкретного щита.
- Фаза, ноль, PE и PEN: разница в одной таблице
- Как замыкается цепь при нормальной работе
- Почему L и N различаются, если ток меняет направление
- Что делает PE при пробое на корпус
- Почему N и PE нельзя соединять в розетке
- Что произойдёт при обрыве N, PE или PEN
- Цвета проводов и пределы проверки прибором
- Зачем это знать на практике
- Почему лампа может не гореть, а её патрон оставаться опасным?
- Можно ли считать N безопаснее и трогать только его?
- Почему техника работает без PE?
- Источники и область применения объяснения
Фаза, ноль, PE и PEN: разница в одной таблице
| Обозначение | Назначение | Что важно понимать |
|---|---|---|
| L — фазный проводник | Один из рабочих проводников цепи переменного тока; в трёхфазной сети — L1, L2, L3. | В рассматриваемой бытовой сети имеет опасное напряжение относительно N и земли. |
| N — нейтральный, или нулевой рабочий | Связан с нейтралью источника и участвует в передаче энергии. | По нему может идти такой же ток нагрузки, как по L. «Нулевой» не означает «без тока» или «всегда безопасный». |
| PE — защитный проводник | Выполняет защитную функцию, в данном примере соединяет корпус прибора класса I с защитной системой. | Не предназначен для рабочего тока нагрузки. Возможны токи утечки и ток при повреждении; безусловно безопасным его считать нельзя. |
| PEN — совмещённый проводник | Выполняет функции нейтрального и защитного заземляющего проводников. | Это специально предусмотренное решение системы питания, а не перемычка между контактами N и PE в розетке. |
Буквы обозначают функции. «Землёй» в разговоре называют и PE, и заземлитель в грунте, хотя это разные элементы. Заземлитель соединяется с главной заземляющей шиной отдельным заземляющим проводником; защитная цепь продолжается к оборудованию.

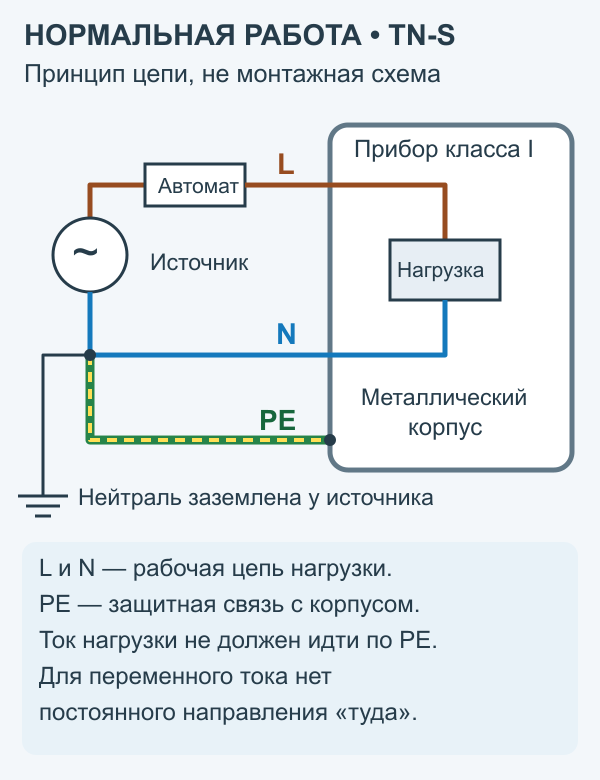

Как замыкается цепь при нормальной работе
Представьте нагреватель между L и N. Источник создаёт между ними напряжение, а при замкнутой цепи через нагреватель течёт ток. Цепь включает оба провода и источник: энергия не поступает по одному проводу в прибор и не исчезает затем в грунте.
В простой однофазной цепи без ответвлений и утечек ток в L и N одинаков по величине. Корпус исправного прибора изолирован от рабочих частей. PE не должен служить обратным проводом питания: если прибор работает только после подключения нагрузки к PE вместо N, это ошибочная и опасная схема.
Не всякому прибору требуется PE. Например, у оборудования класса II защита основана на двойной или усиленной изоляции; его обозначают знаком «квадрат в квадрате». Способ подключения определяют по конструкции и инструкции, а не по наличию видимого металла или желанию добавить третий провод.
Почему L и N различаются, если ток меняет направление
Фраза «по фазе ток приходит, по нулю возвращается» — лишь условное описание одного направления в цепи. При синусоидальном переменном токе направление периодически меняется. 50 Гц — это 50 полных периодов в секунду, а не 50 смен направления: у синусоиды знак меняется дважды за период.
Различие проводников задаёт их связь с источником и землёй. В рассматриваемой сети нейтраль источника заземлена. На участке N при протекании тока возникает падение напряжения, поэтому его потенциал у потребителя не обязан точно совпадать с потенциалом земли. У L напряжение относительно нейтрали меняется во времени. Это не постоянные «плюс» и «минус» батарейки.
В трёхфазной системе напряжения L1, L2 и L3 относительно нейтрали сдвинуты на 120°. Для симметричной синусоидальной системы линейное напряжение равно фазному, умноженному на √3: 230 × √3 ≈ 398 В, то есть номинальная пара 230/400 В. В обозначениях существующих сетей встречается и пара 220/380 В; ГОСТ 29322-2014 оговаривает такие системы. Это не доказательство конкретного напряжения в вашей розетке.
Однофазную нагрузку подключают между одной фазой и N. Трёхфазной нагрузке N нужен не всегда: например, это зависит от схемы двигателя. Подробнее — выбор соединения двигателя по шильдику.

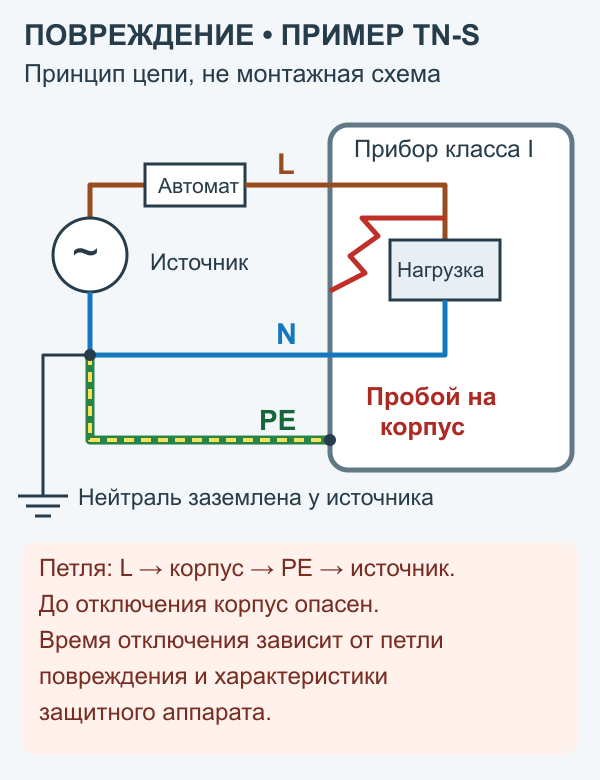

Что делает PE при пробое на корпус
Рассмотрим повреждение основной изоляции прибора класса I: L оказался электрически соединён с металлическим корпусом. В системе TN исправный PE создаёт путь тока повреждения обратно к заземлённой точке источника. Основная петля проходит по проводникам; объяснение «весь ток просто уходит в землю» здесь неверно.
До отключения корпус может иметь опасное напряжение. Ток распределяется по всем доступным путям, а не выбирает один «самый лёгкий», полностью обходя человека. Поэтому наличие PE не разрешает касаться повреждённого прибора.
Автомат реагирует на сверхток. Устройство дифференциального тока — УДТ, обычно называемое УЗО, — реагирует на небаланс токов через него. Это разные функции: УЗО без встроенной защиты от сверхтока не заменяет автомат. Для TN условия отключения зависят от петли повреждения и характеристики защиты; в TT, где корпуса связаны с местным заземлителем, обычно требуется дифференциальная защита. Систему TT нельзя оценивать по приведённой схеме TN-S.
ГОСТ Р 50571.4.41-2022 рассматривает защитное заземление, уравнивание потенциалов и автоматическое отключение как согласованные меры. Исправность PE, параметры защитных устройств и результаты испытаний проверяют вместе. Подробнее об условиях разных систем — заземление частного дома.
Почему N и PE нельзя соединять в розетке
N и PE могут быть связаны в предусмотренной проектом точке системы, но это не делает их взаимозаменяемыми на любом участке. В TN-S функции разделены от источника. В TN-C используется PEN. В TN-C-S часть линии имеет PEN, затем функции разделяются на N и PE. Тип системы устанавливают по документам и обследованию; возраст дома сам по себе его не доказывает.
После разделения повторное соединение N с защитной системой не допускается: требование сформулировано в пункте 543.4.3 ГОСТ Р 50571.5.54-2024. Иначе рабочий ток получает пути по защитным соединениям, возможны нарушения работы дифференциальной защиты и опасные потенциалы.
Перемычка N–PE в старой двухпроводной розетке не создаёт полноценное защитное заземление. При обрыве рабочего проводника до такой перемычки корпус подключённого прибора может оказаться под опасным напряжением. Тонкую жилу квартирной линии нельзя объявить PEN только потому, что к ней присоединили защитный контакт.
PE не пропускают через обычный выключатель или предохранитель. Вместо него нельзя использовать батарею отопления, водопроводную или газовую трубу. Порядок реконструкции старой проводки определяет специалист после проверки питающей системы; самодельная перемычка этого обследования не заменяет.
Что произойдёт при обрыве N, PE или PEN
| Повреждение | Возможное последствие | Ошибочный вывод |
|---|---|---|
| Обрыв N одной простой однофазной цепи | Прибор перестаёт работать, но отсоединённый участок N со стороны нагрузки может получить потенциал L через эту нагрузку. | «Не работает — значит, напряжения нигде нет». |
| Обрыв общего N при неравномерных однофазных нагрузках трёхфазной сети | Напряжения на приборах могут перераспределиться: на одних стать ниже, на других значительно выше нормального. | «Отдельный PE удержит в розетке нормальное напряжение». |
| Обрыв PE или PEN | При обрыве PE прибор может продолжать работать с утраченной защитной связью. Обрыв PEN нарушает одновременно рабочую и защитную функции и может вызвать опасное напряжение на связанных корпусах. | «Если техника включается, заземление исправно». |
Учебный пример обрыва общего N. Две чисто активные нагрузки 100 Ом и 300 Ом питались от разных фаз и общей нейтрали. При обрыве N и отсутствии других путей они оказываются последовательно включены между фазами на 400 В. Ток равен 400 / (100 + 300) = 1 А; напряжения на нагрузках — 100 В и 300 В. Это упрощённая модель, а не прогноз для всех приборов: реальные нагрузки сложнее и меняются во времени.
Разделение N и PE полезно для правильной организации защиты, но не является стабилизатором напряжения. Защиту от недопустимого напряжения выбирают отдельно. Если свет резко меняет яркость, техника ведёт себя необычно или корпус «щиплет», прекратите использование и обратитесь к электрику либо аварийной службе. Не проверяйте корпус рукой.
Цвета проводов и пределы проверки прибором
Для современной маркировки N используют синий цвет, PE — жёлто-зелёную комбинацию; для фазных проводников предпочтительны коричневый, чёрный и серый. У PEN есть специальная комбинированная маркировка. Полная таблица с условиями и исключениями приведена в статье «Цветовая маркировка проводов».
Цвет помогает читать правильно выполненную установку, но не доказывает её фактическое подключение. Показания между L–N и L–PE могут быть похожими; это не позволяет достоверно различить N и PE и подтвердить непрерывность защитной цепи.
Индикаторная отвёртка и бесконтактный детектор не подходят для доказательства отсутствия напряжения. Такое ограничение прямо отмечает руководство HSE GS38, пункт 13. Для проверки перед работой нужен соответствующий указатель и установленная процедура с проверкой его исправности; прозвонку неизвестных проводов под напряжением не выполняют. Полезно отдельно прочитать, как организовать отключение квартиры и что действительно проверяют при оценке заземления розетки.
Зачем это знать на практике
Почему лампа может не гореть, а её патрон оставаться опасным?
Разрыв любой части рабочей цепи прекращает ток нагрузки. Если разорван N, а L остаётся соединён со светильником, погасшая лампа не означает снятия напряжения с его частей. Назначение проводников нужно учитывать при выборе схемы коммутации; выключение клавишей не заменяет безопасного отключения перед ремонтом.
Можно ли считать N безопаснее и трогать только его?
Нет. Название описывает функцию, а не разрешение на прикосновение. Состояние цепи, обрыв, ошибка подключения или другое питание могут сделать предполагаемый N опасным. Перед работой проверяют все относящиеся к ней проводники.
Почему техника работает без PE?
Рабочая цепь L–нагрузка–N может оставаться исправной. Это ничего не говорит о защите при повреждении. У прибора класса I отключение PE убирает предусмотренную защитную связь; у класса II устройство защиты иное. Не изменяйте класс защиты самодельным подключением.
Комментарии ниже относятся и к прежней редакции статьи. В частности, упрощения о неизменном направлении тока, гарантированной безопасности нуля и универсальных схемах питания не следует использовать как инструкцию. Замечания читателей о непонятном объяснении сохранены.
Источники и область применения объяснения
Материал сверён 5 октября 2026 года. Основной пример относится к низковольтной сети с заземлённой нейтралью и отдельными N и PE. Для IT, разделительных трансформаторов, автономных источников и специальных установок схему рассматривают отдельно.
- ГОСТ 33542-2015, разделы 3, 6 и 7: термины, цвета и буквенные обозначения. Карточка Росстандарта.
- ГОСТ 29322-2014, таблица 1: фазные и линейные напряжения. Статус и изменения документа.
- ГОСТ Р 50571.4.41-2022, разделы 411, 412 и 415: автоматическое отключение, двойная изоляция и дополнительная защита. Карточка Росстандарта.
- ГОСТ Р 50571.5.54-2024, пункты 541.3, 543.2.3, 543.3 и 543.4: защитные проводники, их непрерывность и разделение функций. Карточка Росстандарта.
- Schneider Electric, Electrical Installation Guide: различия систем заземления и петля повреждения и условия отключения в TN. Использованы для объяснения принципа, а не вместо российских требований к конкретному объекту.
- HSE GS38, пункты 13 и 19–20: ограничения индикаторов и проверка отсутствия напряжения. Правила организации работ в РФ определяются отдельно.
