Читаем маркировку конкретного аппарата и отделяем его характеристики от решений по монтажу. Реальные фотографии, объяснение единиц и сохраняемая карточка для проекта.
Eaton xPole Home HNC-25/2/003, артикул 194690, — двухполюсный ВДТ типа AC с номинальным током 25 А и номинальным дифференциальным током 30 мА. Встроенной защиты от перегрузки и короткого замыкания у него нет. Для включения в проект нужны отдельная согласованная защита от сверхтока и требования подключаемого оборудования.
Здесь разбираем маркировку и фотографии конкретного исполнения. Это документальный обзор, а не отчёт об испытании образца: время отключения, качество контактов и ресурс нами не измерялись. Сначала установим, что действительно написано на аппарате, затем отделим эти сведения от решений по монтажу.
Как узнать именно HNC-25/2/003

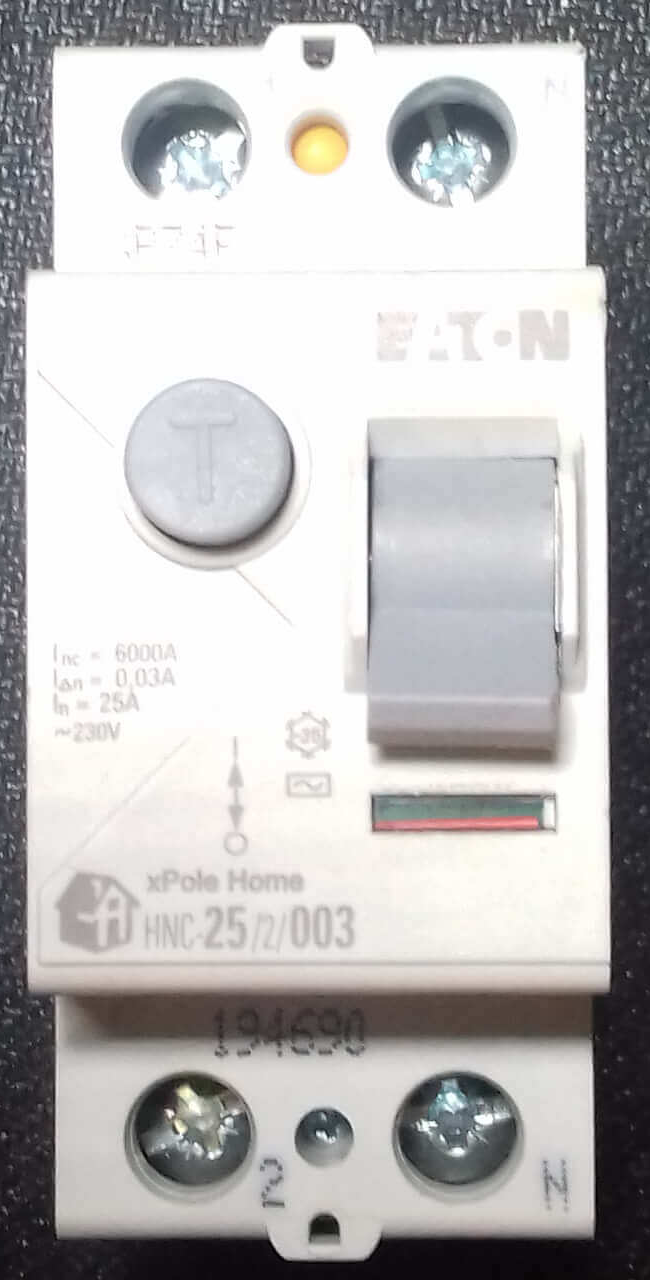

На передней панели архивного экземпляра видны надпись xPole Home, обозначение HNC-25/2/003 и номер 194690 ниже панели. Справа расположен рычаг, слева — кнопка T. Это фотография аппарата из исходного обзора, а не новая съёмка или изображение похожей серии.
Полное имя важно: HNC-25/2/003-A — другое исполнение, которому соответствует артикул 194684. Совпадение чисел 25 и 003 не делает типы AC и A одинаковыми. При замене сохраняют в записи весь суффикс и артикул, а не только слово Eaton.

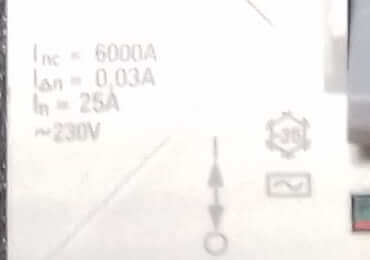

25 А и 30 мА отвечают на разные вопросы
25 А — номинальный ток аппарата
Это In. Надпись не означает, что ВДТ самостоятельно отключит перегрузку при превышении 25 А. Защиту самого аппарата и линии от сверхтока проверяют отдельно.
0,03 А — это 30 мА
Это IΔn, номинальный дифференциальный ток. Перевод единиц: 0,03 × 1000 = 30. Запись «0,03 мА» уменьшает значение в тысячу раз. Эти 30 мА не являются допустимой рабочей нагрузкой линии.
6000 не превращает ВДТ в автомат
Число относится к характеристике при коротком замыкании и рассматривается вместе с условиями резервной защиты. Оно не означает наличие встроенного сверхтокового расцепителя. По одному этому числу нельзя назначить защитный автомат или предохранитель.
| Что записать | Значение | Что из него не следует |
|---|---|---|
| Модель и артикул | HNC-25/2/003 · 194690 | Данные другой HNC нельзя переносить автоматически |
| Число полюсов | 2 | Это не две независимые группы защиты |
| Номинальный ток In | 25 А | Это не уставка защиты от перегрузки |
| Дифференциальный ток IΔn | 30 мА | Одного значения недостаточно для выбора аппарата |
| Тип чувствительности | AC | Совпадение 25 А и 30 мА не заменяет проверку типа |
Почему исполнение AC нельзя выбирать по названию комнаты
Тип AC рассчитан на синусоидальный переменный дифференциальный ток. Тип A дополнительно охватывает пульсирующий постоянный дифференциальный ток. Это различие относится к форме остаточного тока, а не к цвету рычага или качеству пластика.
Электроника в нагрузке может менять форму тока повреждения. Поэтому записи «розетки кухни» или «стиральная машина» недостаточно: нужно знать конкретное оборудование и его требования. Аппарат на фотографии не становится подходящим для любой бытовой линии только потому, что относится к домашней серии.
Если в документации нагрузки указан другой тип дифференциальной защиты, это отдельное условие для проекта. Увеличение номинального тока или сохранение тех же 30 мА не исправляет несовпадение типа. Автоматический подбор замены по этому обзору не выполняется.
Что ВДТ проверяет, а что остаётся другой защите
Дифференциальный принцип основан на балансе токов в проводниках контролируемой цепи. Если часть тока возвращается другим путём, возникает остаточный ток. Реакция аппарата зависит от его характеристик и условий работы. Это не измерение нагрузки и не универсальная диагностика всей проводки.
При перегрузке токи в фазном и рабочем нейтральном проводниках могут оставаться сбалансированными. Само присутствие ВДТ поэтому не заменяет защиту от сверхтока. Технические данные Eaton отдельно описывают резервную защиту от перегрузки и при коротком замыкании: это две проверки, а не правило «поставить любой автомат на ступень меньше».
Условный пример: после одного ВДТ предусмотрены несколько групповых автоматов. Малая предполагаемая одновременная нагрузка сама по себе не подтверждает защиту ВДТ. Проверяют допустимый ток через него и конкретное согласование аппаратов; простое сложение или сравнение названий не заменяет эту проверку.

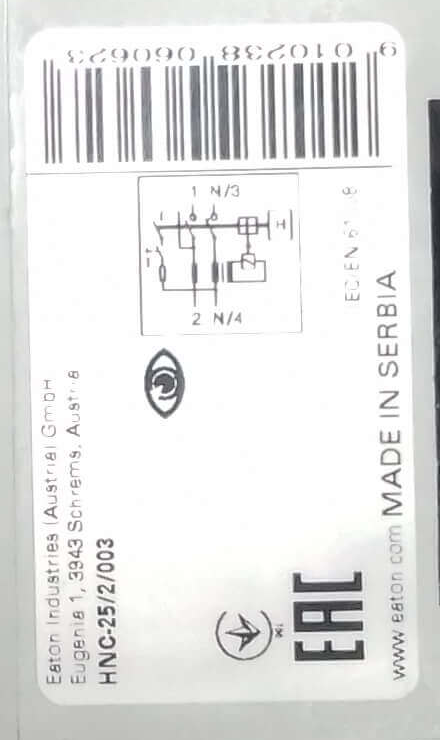

Что можно прочитать на боковой наклейке
Обозначение N помогает сопоставить нейтральный полюс со схемой конкретного изделия. Нельзя заменять такое сопоставление привычкой «у похожего аппарата было справа» или определять назначение проводника только по расположению. По одной наклейке здесь не назначается сторона подачи питания, порядок внешних соединений или способ проверки тестовой цепи.
В проекте защищаемые L и N должны относиться к одной дифференциальной зоне. Перенос только фазного проводника при оставленной в другой группе нейтрали меняет эту связь. PE остаётся отдельным защитным проводником. Как устроены эти границы, показано в разборе нейтралей групп УЗО; там же сохранены ограничения функциональной схемы.

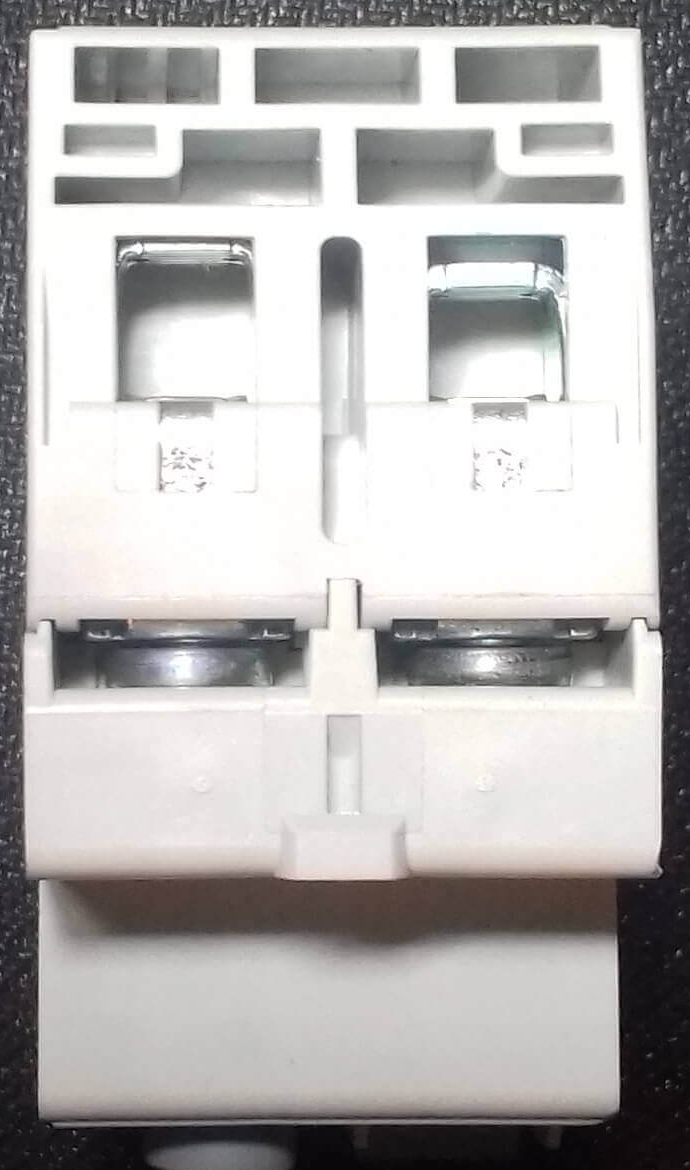

Вид зажима не определяет допустимое подключение
В технических данных отдельно задаются условия для разных проводников. Предельное сечение нельзя превращать в разрешение зажать любой провод такого размера. Для монтажа нужны сведения о материале и конструкции жилы, подготовке конца, допустимом сочетании проводников и моменте затяжки именно этого исполнения.
Полная монтажная инструкция в этом разборе не подтверждена, поэтому численные монтажные указания не приводятся. Схема на корпусе и карточка характеристик не заменяют инструкцию. Прочность фиксации и состояние соединения оценивают при выполнении и проверке работ, а не по фотографии.
Кнопка T и проверка установки — разные действия
Штатная кнопка создаёт предусмотренное конструкцией условие проверки срабатывания. Ею пользуются по инструкции своего аппарата, при требуемых условиях питания. Срок проверки здесь не назначен: переносить календарь другого УЗО или неподтверждённое правило из старого обзора нельзя.
Успешный TEST не измеряет сопротивление изоляции, непрерывность PE или время отключения внешним измерительным прибором. Он не подтверждает правильность всех нейтралей и безопасность готового щита. Если результат не соответствует инструкции, нужен разбор специалистом, а не отметка «проверено» по внешнему виду рычага.
В карточке ниже можно записать уже имеющиеся документы и наблюдения. Ради заполнения не требуется вскрывать щит или проводить дополнительный опыт. Здесь не описываются самодельные проверки через тело, случайный резистор или защитный проводник.
Соберите карточку аппарата и защищаемых линий
Для проекта полезна связка из трёх частей: точная идентификация ВДТ, требования каждой линии и документы по защите от сверхтока. Неизвестные сведения сохраняйте как неизвестные. Фраза «установлено УЗО Eaton» теряет артикул, суффикс и условия применения.
Карточка сохраняет введённые данные в этом браузере. После подключения приложения и входа их можно будет связать с группой защиты, уточнить недостающие сведения и получить персональную ведомость с файлом. Сейчас передача в приложение ещё не подключена; анкета не рассчитывает защиту и не подтверждает её пригодность.
