Разбираем точный автомат 194731: что означают C16 и 4500, как читать график и какие исходные данные нужны для проекта шкафа.
Eaton HL-C16/1, артикул 194731, — однополюсный автоматический выключатель на 16 А с характеристикой C. Его номинальная отключающая способность Icn — 4,5 кА по IEC/EN 60898-1. Он защищает от сверхтока; встроенной дифференциальной защиты у этой модели нет. Пригодность для линии определяют по её расчёту и условиям установки, а не по одной надписи C16.
Это документальный разбор конкретного исполнения: маркировка, опубликованные характеристики и данные для проекта щита. Собственных испытаний аппарата на отключение, нагрев или ресурс мы здесь не проводили.

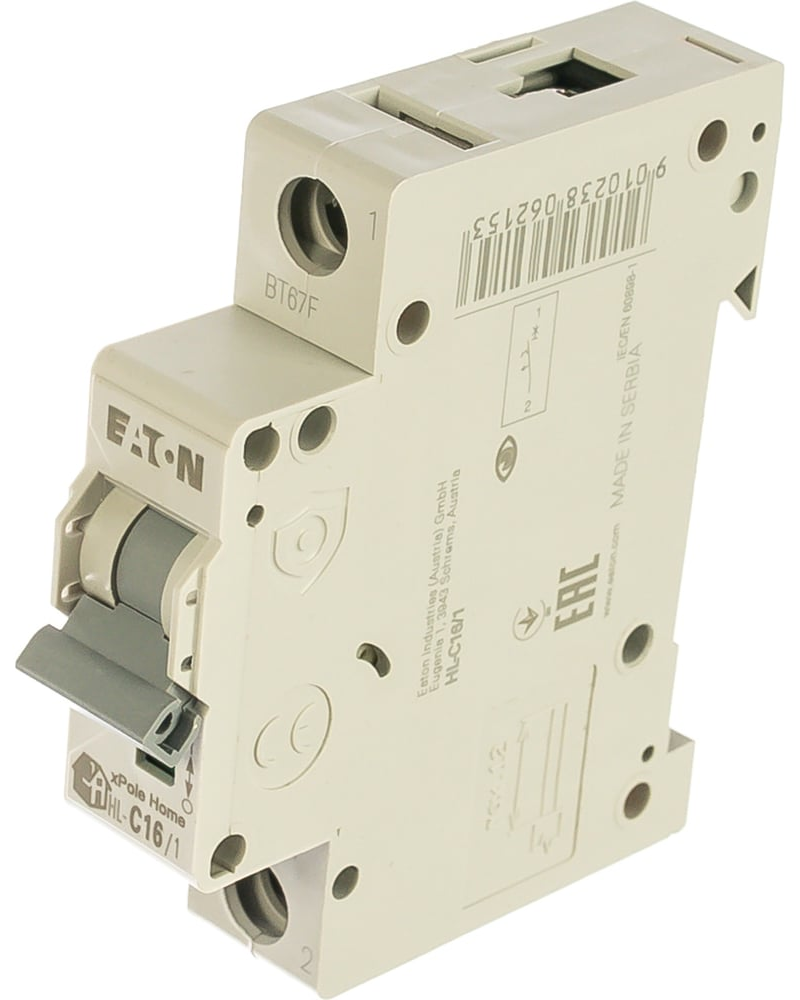

Как узнать именно HL-C16/1
Полное обозначение важно целиком. HL — серия, C — время-токовая характеристика, 16 — номинальный ток в амперах, /1 — один полюс. В документации изготовителя этому сочетанию соответствует артикул 194731. Исполнения HL-C16/1N и HL-C16/2 — другие аппараты: одинаковый номинал не делает их взаимозаменяемыми.
Перед заказом сверяют модель и артикул с документами поставки. Для уже существующего щита достаточно имеющейся безопасно сделанной фотографии и ведомости; ради заполнения карточки внизу статьи открывать щит не нужно. Если маркировка скрыта или не читается, так и запишите: «неизвестно».
Что означают C16, 4500 и цветное окно
| Обозначение | Что фиксируем | Чего оно не доказывает |
|---|---|---|
| 16 А | Номинальный ток In | Ток ровно 16 А не является командой мгновенного отключения; допустимость нагрузки зависит и от условий работы |
| C | Время-токовая характеристика | Автомат не становится подходящим для любого двигателя или любой бытовой линии |
| 4500 | Icn = 4500 А = 4,5 кА по IEC/EN 60898-1 | Это не мощность нагрузки и не измеренный ток короткого замыкания в щите |
| /1 | Один полюс | Нет второго полюса, который одновременно отключает нейтраль |
| Цветное окно | Состояние окна на показанном изображении | Отсутствие напряжения и возможность безопасно прикасаться к проводникам |
Красное или зелёное окно не заменяет проверку отсутствия напряжения. По положению рукоятки также нельзя заключить, что защита именно сработала: аппарат могли отключить вручную. Причину отключения и безопасность работ устанавливают отдельно.
Вы выбрали 16 А
Запишите номинал аппарата отдельно от рабочего тока линии. Даже если обе записи содержат амперы, это разные сведения. Из одной цифры 16 нельзя получить допустимое сечение кабеля или время отключения.
Вы выбрали 4500
Это характеристика способности аппарата отключать короткое замыкание в условиях своего стандарта. Ожидаемый ток КЗ в конкретном месте установки должен быть обоснован отдельно. Фотография корпуса его не измеряет.
Вы выбрали цветное окно
Это видимый признак на корпусе, а не результат электрического измерения. Ни зелёное окно, ни опущенная рукоятка не являются разрешением работать на проводниках.

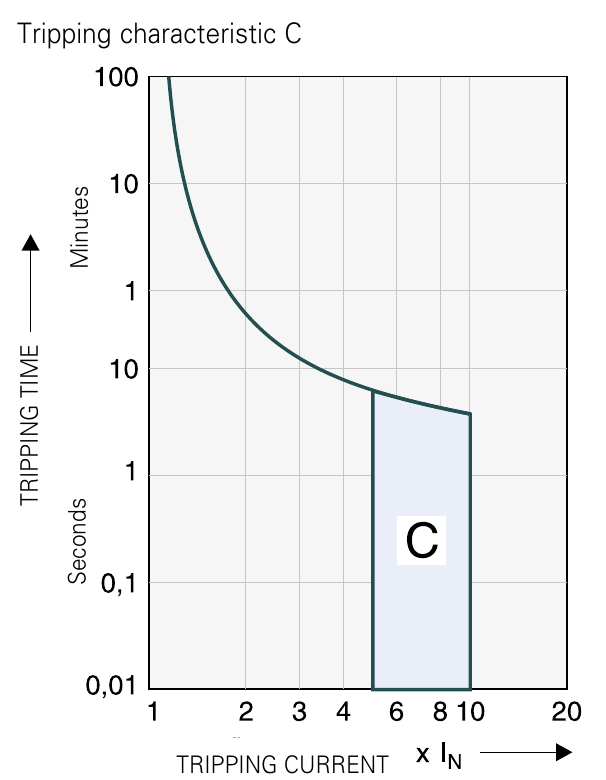

Как читать характеристику C на примере 16 А
При перегрузке отключение зависит от величины тока и времени. В области больших сверхтоков действует электромагнитное расцепление. Поэтому характеристику показывают графиком: по горизонтали — ток, выраженный в кратностях In, по вертикали — время. Шкалы нелинейные; одинаковое расстояние на рисунке не означает одинаковую прибавку тока или секунд.
В учебном примере для C16 границы 5 и 10 In соответствуют 5 × 16 = 80 А и 10 × 16 = 160 А. Это перевод оси графика в амперы. Он не означает, что любой ток от 80 до 160 А вызовет отключение за одно и то же время, и не подтверждает условия отключения вашей линии.
Если у нагрузки есть пусковой ток, нужны его величина и длительность, а также требования изготовителя оборудования. Фраза «есть двигатель — ставим C» пропускает проверку линии. В технических данных HL отдельно показано влияние температуры на тепловое расцепление и нагрузки соседних аппаратов. Поэтому номинал нельзя отрывать от условий внутри щита.
Один полюс и две причины сверхтокового отключения
У HL-C16/1 один защищённый полюс. Тепловая часть реагирует на перегрузку, электромагнитная — на большие сверхтоки. Обе относятся к одной токовой цепи. Это не две отдельные линии и не сочетание автомата с УЗО.
Для защиты по дифференциальному току нужен предусмотренный проектом аппарат с соответствующей функцией. Отличие от HL удобно увидеть на разборе функций дифавтомата Eaton HNB-C16/1N/003: у HNB есть дифференциальная часть и совместная коммутация L и N. Сходные буквы и число 16 не делают эти устройства одинаковыми.
HL-C16/1 также не является реле контроля напряжения. Его назначение нельзя расширять до защиты от любой аварии сети. Требуемую полюсность, отключение рабочих проводников и сочетание защит определяют по системе питания и проектному решению.
Что проверить до включения в ведомость щита
- Линию и нагрузку. Назначение, рабочий ток, характер нагрузки и пусковые режимы. Номинал аппарата не подставляют вместо неизвестного рабочего тока.
- Кабель и прокладку. Материал и сечение жил, длину, способ прокладки, температуру, соседние линии и условия охлаждения. По надписи C16 нельзя выбрать кабель без этих данных.
- Условия отключения. Расчёт или протокол с исходными данными для конкретной линии; возможность требуемого отключения и достаточность отключающей способности проверяются отдельно.
- Соседние аппараты. Вышестоящую защиту, требуемую селективность и подтверждение согласования для конкретных исполнений. Разный номинал двух автоматов сам по себе селективность не гарантирует.
- Условия установки. Применимую инструкцию, типы проводников и соединений, характеристики щита. Принадлежность к модульной серии не разрешает любое сочетание шин, наконечников и жил.
В технических данных HL указаны IP20 и один модуль на полюс. Это параметры аппарата, а не готового корпуса щита. Обозначение 230/400V на панели также читают вместе с документами исполнения и условиями сети; оно не разрешает произвольную схему включения.
В этом обзоре мы не назначаем момент затяжки, длину зачистки, направление подключения и монтажную процедуру. Для них нужна применимая инструкция и проверка конкретного узла. Если автомат отключается, нельзя просто заменить его на больший номинал: сначала выясняют причину и проверяют допустимость решения для линии.
Соберите карточку автомата и его линии
Полезный следующий шаг — связать маркировку аппарата с одной линией: записать её нагрузки, кабель, известные пусковые режимы и документы, которых пока не хватает. Так запрос «подойдёт ли C16» превращается в предметные исходные данные для проекта шкафа.
