Отключение ещё не доказывает поломку. Разберём, какие признаки можно записать без опасных опытов и почему повреждённый аппарат нельзя «восстановить» силой или подтяжкой.
Отключение автомата ещё не означает его поломку: защита могла сработать из-за перегрузки или короткого замыкания. Но заклинившая рукоятка, повреждённый корпус, следы оплавления и отказ отключения требуют вывода аппарата из работы и профессиональной проверки. Силой восстанавливать его ход или разбирать бытовой модульный автомат нельзя.
Разберём, какие наблюдения помогают отличить неисправность автоматического выключателя от проблемы защищаемой линии. Числовой пример ниже относится к конкретной серии КЭАЗ ВА47-29. Он объясняет работу защиты и не служит инструкцией по домашнему испытанию током.
Когда нужно прекратить пользоваться линией
Запах горелой изоляции, треск, дым, оплавление или деформация возле аппарата — повод прекратить эксплуатацию. Не проверяйте температуру рукой и не снимайте крышку работающего щита. Если есть безопасно доступный исправный орган отключения, удалённый от повреждённого места, можно отключить питание им. К дымящему, искрящему или повреждённому щиту подходить для этого не следует. При повреждённой или заклинившей рукоятке не пытайтесь сломать сопротивление механизма: безопасное отключение выше по цепи организует специалист или аварийная служба.
Отключившийся автомат оставляют выключенным до выяснения причины, если есть признаки повреждения. При дыме или горении не приближайтесь к повреждённому щиту: покиньте опасную зону и вызовите экстренную помощь по номеру 112. Заполнение карточки и диагностика в этот момент не нужны.
| Наблюдение | Что оно означает | Следующее действие |
|---|---|---|
| Отключение после работы нескольких мощных приборов | Возможна перегрузка; исправность автомата ещё не установлена | Зафиксировать нагрузки и время работы; проверить согласование линии и защиты |
| Мгновенное отключение при включении конкретной нагрузки | Возможны повреждение цепи или пусковой ток; одного наблюдения недостаточно | Не повторять включения ради эксперимента; передать нагрузку и цепь на диагностику |
| Рукоятка не перемещается штатным усилием | Механизм или аппарат могут быть повреждены | Не форсировать движение; организовать безопасное отключение и замену при подтверждении дефекта |
| Оплавление или обугливание | Соединение и аппарат нуждаются в обследовании | Проверить также жилу и соседние элементы; одной подтяжкой ремонт не ограничивать |
Почему отключение не всегда означает поломку
У обычного модульного автомата с тепловым и электромагнитным расцепителями две разные реакции на сверхток. Тепловой расцепитель работает с выдержкой времени при перегрузке. Электромагнитный обеспечивает быстрое отключение при больших токах. Контактная система размыкает цепь, а дугогасительное устройство помогает погасить возникшую при размыкании дугу.
Номинальный ток на корпусе не является порогом мгновенного отключения. Время срабатывания зависит от величины тока и состояния аппарата. Нагретый автомат и аппарат, начавший работу холодным, нельзя сравнивать без учёта условий. Температура воздуха внутри щита и соседние устройства также важны для оценки теплового режима.
Поэтому фраза «через C16 идёт больше 16 А, а он не отключился — значит сломан» сама по себе неверна. Для вывода нужны измерения и времятоковая характеристика конкретного изделия. Обратный вывод тоже неверен: если устройство отключается, это не доказывает, что линия защищена правильно во всех режимах.
В руководстве эти два режима проверяются при протекании тока через все последовательно соединённые полюса. Это часть испытательных условий, которую нельзя заменить произвольной бытовой нагрузкой. Подключать случайный обогреватель и ждать час — не равно воспроизвести испытание. Такие эксперименты создают риск для кабеля, розетки и самого щита.
Чтобы правильно записать аппарат, отделите номинал, характеристику и отключающую способность. Это показано в разборе маркировки автомата HL-C16/1. Параметры этой модели нельзя переносить на неизвестный аппарат.
Автомат выбивает: отделяем срабатывание от неисправности
Для начала полезно записать, после какого события произошло отключение. Важны включение нового прибора, одновременная работа нескольких нагрузок, ремонт проводки, попадание воды и необычный звук. Эти сведения можно собрать без доступа к токоведущим частям. Также запишите, какой именно аппарат сработал: групповой, вводной или устройство с кнопкой проверки дифференциальной защиты.
Обычный автомат с токовыми расцепителями не является реле напряжения. Нельзя объявлять любое его отключение реакцией на «скачок напряжения» и назначать стабилизатор как решение. Изменение напряжения может повлиять на нагрузку или сопровождаться повреждением, но причину устанавливают по состоянию цепи и измеренным параметрам.

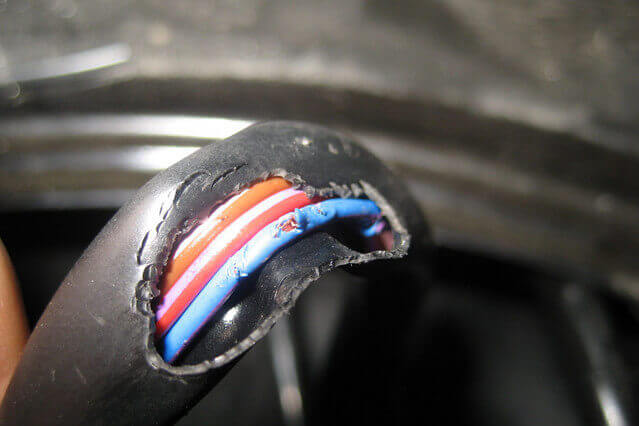

Специалист проверяет фактическую нагрузку, условия прокладки и соединения, затем сопоставляет их с аппаратом. Если проблема в перегрузке, повышение номинала без проверки линии опасно. Если обнаружено повреждение кабеля или нагрузки, замена одного автомата не устраняет причину.
Автомат не включается или рукоятка заклинила
Сначала следует различить невозможность штатно переместить рукоятку и немедленное повторное отключение. Это разные наблюдения. Порядок возврата механизма после срабатывания уточняют по инструкции конкретного устройства; насильно удерживать его во включённом положении нельзя.
У рассмотренного КЭАЗ ВА47-29 есть механизм свободного расцепления: аппарат отключается при перегрузке и коротком замыкании независимо от удержания ручки во включённом положении. Попытка закрепить рукоятку не является способом восстановить питание и может сопровождаться дополнительным повреждением.
Если автомат не включается после безопасного отключения и отсоединения проверяемой цепи специалистом, это важный диагностический признак. Но владелец не должен самостоятельно отключать отходящие провода ради этого опыта. Нужны подготовка рабочего места, проверка отсутствия напряжения и правильная идентификация проводников.
Заклинивание не исправляют ударом, высверливанием заклёпок или силовым перемещением ручки. Руководство КЭАЗ прямо относит эти выключатели к неремонтопригодным в эксплуатации и требует замены неисправного изделия. Указание относится к этой серии; устройство промышленных ремонтируемых выключателей рассматривают отдельно.

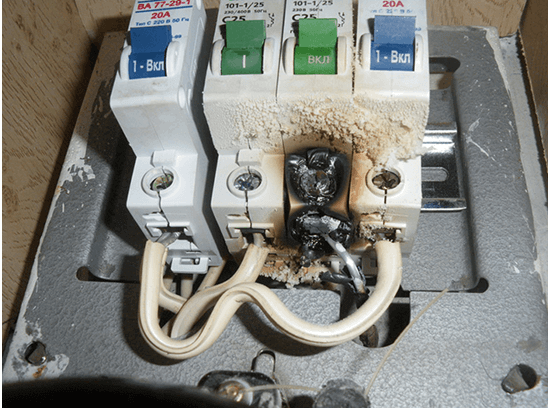

Нагрев, треск и повреждения клеммы
По звуку нельзя достоверно установить перегрузку. Треск рядом с соединением требует проверки контакта и состояния оборудования. При наличии следов нагрева оценивают не только винт, но и зажим, корпус, изоляцию и проводник. Подгоревший узел не признают исправным после того, как его удалось сильнее затянуть.
Затяжку исправного соединения выполняют по инструкции конкретного аппарата с контролем момента. Это не способ восстановить оплавленную клемму. При повреждении проверяют состояние зажима, жилы, изоляции и соседних элементов; решение о замене не ограничивают одним видимым винтом.
Для оценки нагрева используют подходящие измерения с учётом нагрузки и условий, а не прикосновение к работающему автомату. Внешне целый корпус тоже не гарантирует исправность внутренних контактов и расцепителей.
Разберите наблюдение, не назначая диагноз
Выберите фиксированный учебный случай. Ответ показывает, что можно заключить из описания и чего не хватает. Он не определяет неисправность вашего щита.
Отключился после нескольких нагрузок
Это основание проверить нагрузку и тепловые условия. Оно не доказывает, что автомат сломан, а проводка исправна. Полезны список одновременно работавших приборов и уже наблюдавшееся время до отключения. Повторять опыт специально не нужно.
Отключился при включении прибора
Повреждение нагрузки или линии и пусковой ток — разные возможные причины. По одному событию нельзя выбрать между ними. Не продолжайте включения ради проверки: специалист сопоставит состояние цепи, измерения и документы оборудования.
Рукоятка не движется нормально
Это отличается от ситуации, когда рукоятка перемещается, но аппарат снова отключается. Не применяйте силу, не закрепляйте рукоятку и не разбирайте корпус. Если безопасное отключение обычным управлением невозможно, его организует специалист.
Есть обугливание или запах гари
Повреждённый узел нельзя признать исправным по одному положению рукоятки или после подтяжки винта. Требуется прекращение эксплуатации и обследование. При дыме или горении приоритет — выход из опасной зоны и вызов 112, а не диагностика по статье.
Что проверить при замене
Новый аппарат должен соответствовать проекту по полюсности, номинальному току, характеристике, напряжению и отключающей способности. Совпадения одной цифры на корпусе недостаточно. Автомат с характеристикой D нельзя назначать любому двигателю только из-за наличия пускового тока: нужно обеспечить требуемое отключение повреждения и согласовать защиту линии.
Также неверно общее утверждение, что автомат нельзя отключать под нагрузкой. Назначение рассматриваемой серии включает оперативные включения и отключения цепей в допустимых условиях. Однако автомат не следует произвольно использовать вместо аппарата частого управления: режим коммутации и ресурс проверяют по документации и задаче.
- Установить причину события, а не только заменить отключающийся аппарат.
- Проверить связанные проводники, клеммы и защищаемую нагрузку.
- Подтвердить параметры замены и требования к соединениям.
- Провести необходимые проверки перед вводом линии в работу.
- Обновить схему, маркировку и сведения об установленном аппарате.
Соберите карточку события для специалиста
Запишите аппарат, связанную линию, уже наблюдавшиеся обстоятельства и работавшие нагрузки. Отдельно сохраните вывод специалиста с документом, если он есть. Предположение владельца не превращается в подтверждённую причину.
Используйте имеющиеся сведения. Ради формы не нужно включать линию повторно, снимать крышки, трогать аппарат, измерять напряжение или разбирать соединения. При опасных признаках сначала организуют помощь.
Сейчас доступен локальный черновик на этом устройстве. После подключения приложения и входа карточка сможет стать частью истории линии проекта щита; персональная ведомость и скачивание предусмотрены только там. Отправки в приложение и готового диагноза здесь нет.
