Словом «ноль» называют проводники с разными функциями. Прежде чем обсуждать один или два полюса, нужно установить, что находится в рассматриваемой точке: N, PE или PEN. Затем проверяют требования к цепи и документацию аппарата.
Отдельный рабочий нейтральный проводник N можно отключать совместно с фазными; в ряде цепей такое отключение требуется. Защитный PE и совмещённый PEN через обычный автоматический выключатель не разрывают. Поэтому ответ на вопрос «нужно ли разрывать ноль автоматом» начинается с назначения проводника и места аппарата на схеме.
Один автомат только в N, способный отключить его при оставшейся фазе, — неверное решение. Два независимых однополюсных автомата в фазе и N тоже не обеспечивают требуемую совместную работу. Нужен аппарат с подтверждённой конструкцией, а не просто две соседние рукоятки.
Сначала различите N, PE и PEN
N участвует в рабочей цепи питания. PE выполняет защитную функцию. PEN совмещает обе функции. Разрыв PEN нарушает и рабочую, и защитную связь; его нельзя рассматривать как отключение только рабочего «нуля».
Цвет изоляции, количество жил и надпись на старом щите сами по себе не подтверждают назначение проводника. Нужны схема питания, сведения о системе заземления и проверка фактических соединений специалистом. Если эти сведения отсутствуют, выбор аппарата остаётся открытым.

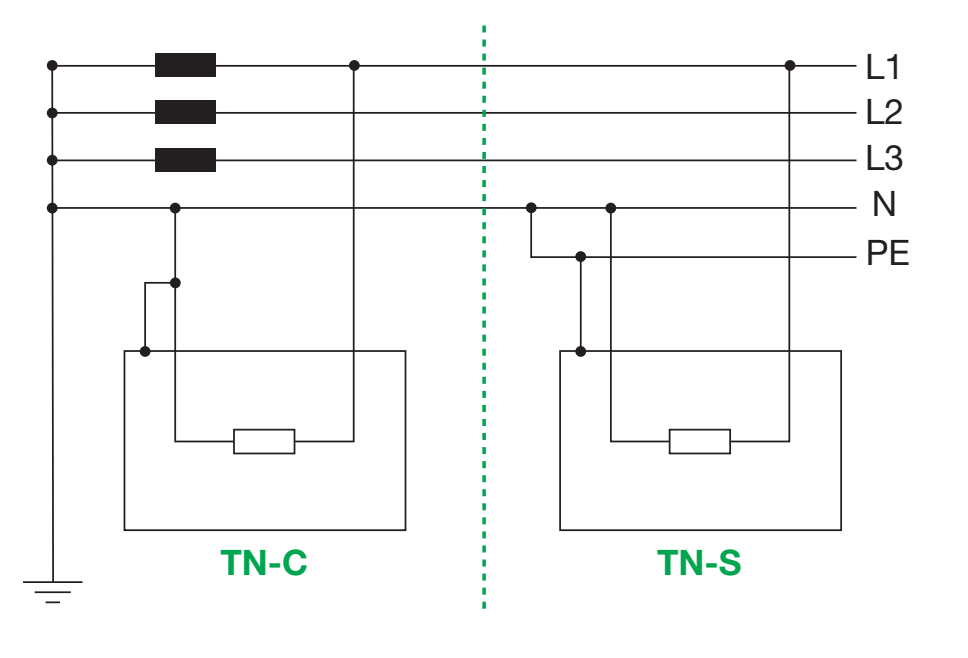

В TN-C совмещённый проводник остаётся PEN. В TN-S рабочая и защитная функции разделены. В TN-C-S принципиально важно, где именно выполнено разделение: до него речь о PEN, после него — об отдельных N и PE. Вновь объединять N и PE ниже точки разделения нельзя — это ограничение ПУЭ, п. 1.7.135. Правила для TT и IT проверяют отдельно; решение из примера TN-C-S на них автоматически не переносят.
Урок: что меняется по разные стороны границы
Рассматриваем только приведённую учебную схему TN-C-S. Выберите участок и сравните вывод. Ответы не определяют систему вашей сети.
Участок TN-C, до разделения. Проводник выполняет две функции — это PEN. Контакт обычного автомата в его цепи разорвёт защитную связь. Надпись «N» на клемме выбранного аппарата не превращает входящий PEN в отдельный N.
Участок TN-S, после подтверждённого разделения. N и PE идут раздельно. Для N рассматривают условия совместного отключения с фазными проводниками. PE сохраняет непрерывную защитную связь и через коммутационные контакты такого аппарата не проходит.
Точка разделения не подтверждена. По числу проводов или внешнему виду автомата нельзя выбрать предыдущий ответ. Сначала нужны документы и проверка границ системы. Увеличение числа полюсов не устраняет это неизвестное.
Почему исключение для ввода дома не разрешает разрывать PEN
ПУЭ, п. 1.7.145, запрещает включать коммутационные аппараты в цепи PE и PEN, за исключением оговорённого случая питания через штепсельные соединители. Для индивидуальных жилых, дачных и садовых домов с однофазным ответвлением от воздушной линии пункт допускает одновременное отключение всех проводников на вводе.
У этого допуска есть обязательное условие: PEN разделяют на PE и N до вводного защитно-коммутационного аппарата. Через аппарат затем проходит отдельный N, а не ещё совмещённый PEN. Исключение не даёт основания ставить двухполюсный автомат в неизвестный двухпроводный ввод квартиры или выбирать место разделения без проекта.
Когда нормы прямо требуют отключать N
Одной общей фразы «в жилом доме нужны двухполюсные автоматы» недостаточно. У каждого требования есть область применения.
| Рассматриваемый случай | Что нужно учесть |
|---|---|
| УЗО в области ПУЭ, п. 7.1.86 | При срабатывании отключаются фазные и рабочий нейтральный проводники. Защита от сверхтока в нейтральном полюсе этим пунктом не требуется. |
| Несколько групповых линий за одним ВДТ без встроенной защиты от сверхтоков | В приложении А СП 256.1325800.2016, п. А.1.1, в редакции изменения № 9 такое присоединение допускается через отдельные двухполюсные автоматические выключатели. Изменение действует с 26 января 2026 года. |
| Сам ВДТ в рамках того же приложения | Пункт А.1.4 требует отключения всех линейных и нейтрального проводников; защиты от сверхтока в нейтральном полюсе не требует. |
| Групповые линии электрооборудования помещений с ванной или душем | ГОСТ Р 50571.7.701-2024, п. 701.4, требует разрывать фазные и нейтральные проводники аппаратами отделения и защиты от сверхтоков. В п. 701.4.1 отдельно обозначено это требование для защиты цепей освещения. |
Первое требование к УЗО не заменяет отдельного требования к автоматам отходящих групп во втором случае. А правила для мест размещения ванны и душа нельзя обосновывать только тем, что к прибору подведена вода: область стандарта проверяют по п. 701.1 и условиям помещения. Вопрос применения редакции норм к существующему объекту решают с учётом его документации и характера работ.
Отсутствие сверхтоковой защиты в N, разрешённое для указанного аппарата, не означает, что нейтраль никогда не нуждается в защите. ГОСТ Р 50571.4.43-2012 отдельно рассматривает сечение N, ожидаемый ток, высшие гармоники и систему IT. Это проверка цепи, а не свойство, выводимое из одного обозначения «1P+N».
1P+N и 2P: какие свойства действительно проверять
Разделите два вопроса: сколько проводников аппарат размыкает и в каких полюсах имеется защита от сверхтока. Затем проверьте связь механизма отключения, обозначение нейтральной клеммы и требования к контактам. Ширина корпуса и внешняя перемычка рукояток этих сведений не заменяют.

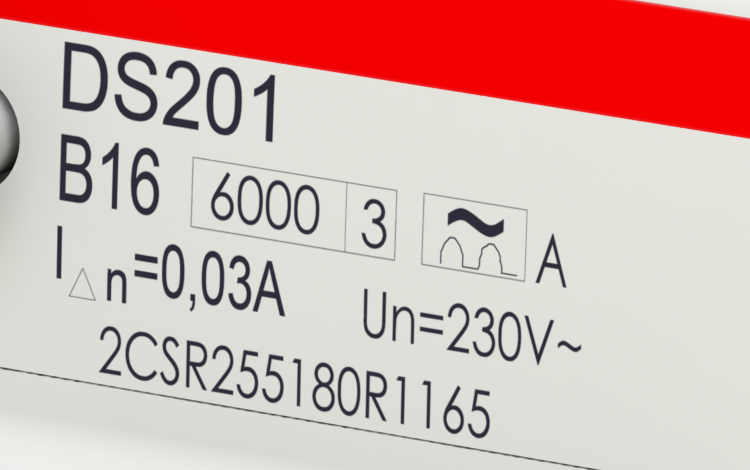

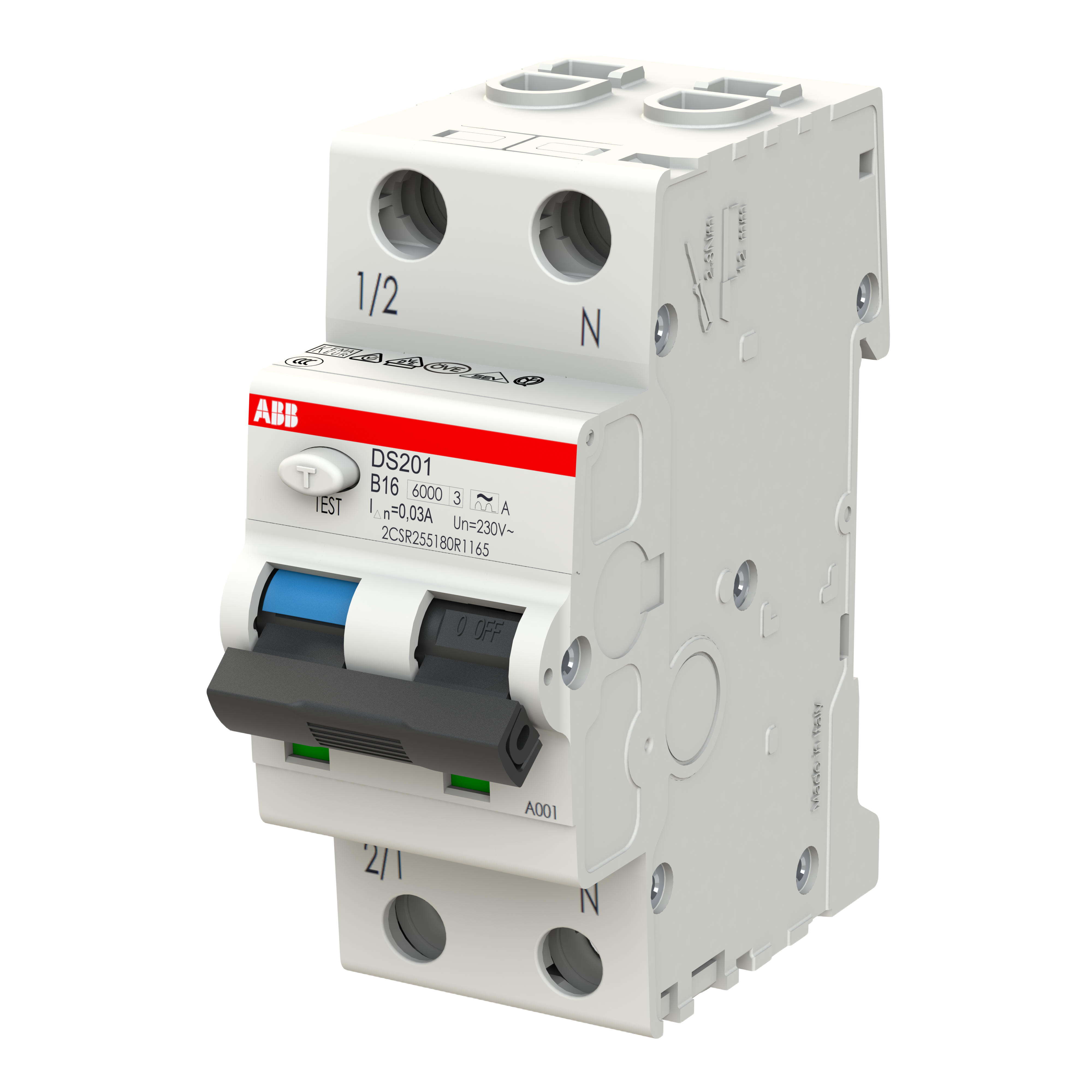

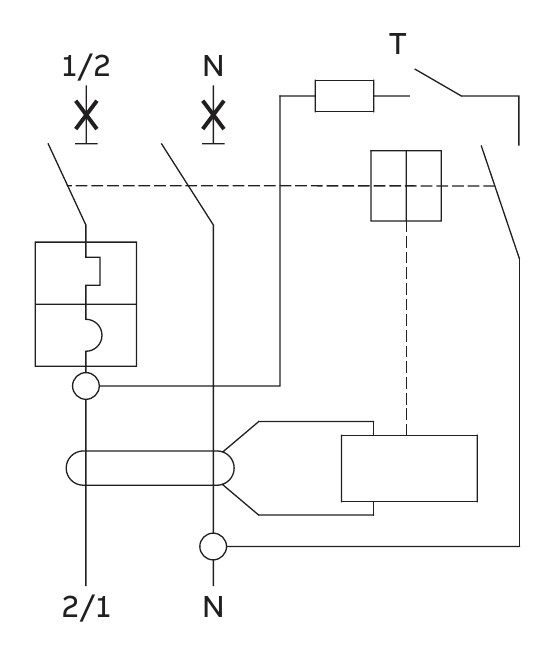

В документации DS201 указан как АВДТ 1P+N: он совмещает дифференциальную защиту и защиту от сверхтока. На его заводской схеме видны два коммутируемых пути. Тепловой и электромагнитный расцепители показаны в пути с клеммами 1/2 и 2/1; в пути N таких расцепителей нет.
Этот пример поясняет разницу между коммутируемым и защищённым полюсом. Он не доказывает взаимозаменяемость любых изделий с надписями 1P+N и 2P и не заменяет двухполюсный автомат из конкретного требования СП дифавтоматом. Выбор между связкой ВДТ с автоматами и отдельными АВДТ разобран в материале о функциях УЗО и дифавтомата.

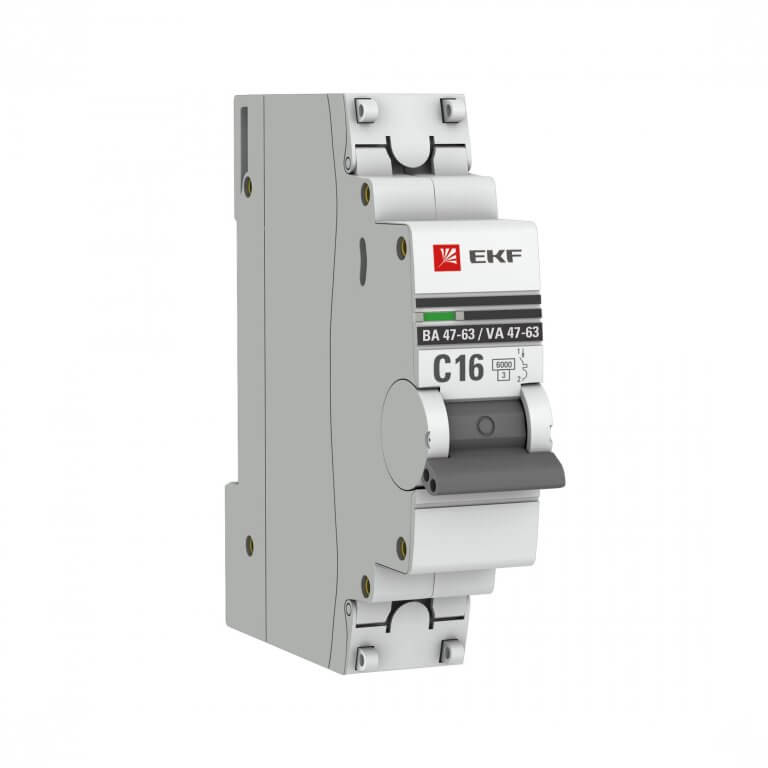

Почему два независимых автомата не заменяют общий аппарат
Если однополюсные автоматы в L и N срабатывают независимо, нейтраль может отключиться при сохранившейся фазе. Поэтому ручное выключение двух рукояток «одновременно» не подтверждает совместное отключение при аварии.
ПУЭ, п. 3.1.18, допускает расцепители в нулевых проводниках только при отключении одновременно всех проводников, находящихся под напряжением, при их срабатывании. В однофазных цепях освещения с заземлённой нейтралью п. 6.6.28 также исключает отключение одного N двухполюсным выключателем без фазы. Самодельное объединение рукояток не доказывает выполнение этих требований. Для сборной конструкции нужна прямо предусмотренная изготовителем совместимость и функция отключения.
В каком порядке должны работать контакты нейтрали
Для многофазных систем, где требуется разъединение N, ГОСТ Р 50571.4.43-2012, п. 431.3, устанавливает порядок: нейтраль не размыкают раньше фазных проводников, а соединяют одновременно с ними или раньше. Это не обещание задержки на заданное число миллисекунд.
Урок: проверьте последовательность
Учебный случай — многофазная цепь с отдельным N, который по условиям проекта подлежит отключению. Сравниваем только порядок контактов; модель аппарата и монтаж здесь не назначаются.
При отключении: N не должен разомкнуться раньше фазных проводников. Сначала потерять N при ещё подключённых фазах — не допустимая последовательность для этого случая.
При включении: N должен соединиться одновременно с фазными проводниками или раньше них. Фразы «все контакты есть в корпусе» недостаточно: требуемую работу подтверждают документацией конкретного исполнения.
По одной картинке: положение условных контактов на заводской схеме не сообщает время их работы. По фотографии общей рукоятки нельзя установить опережение N, внутреннюю связь расцепителей или проверить исправность механизма.
Что должно быть установлено по схеме объекта

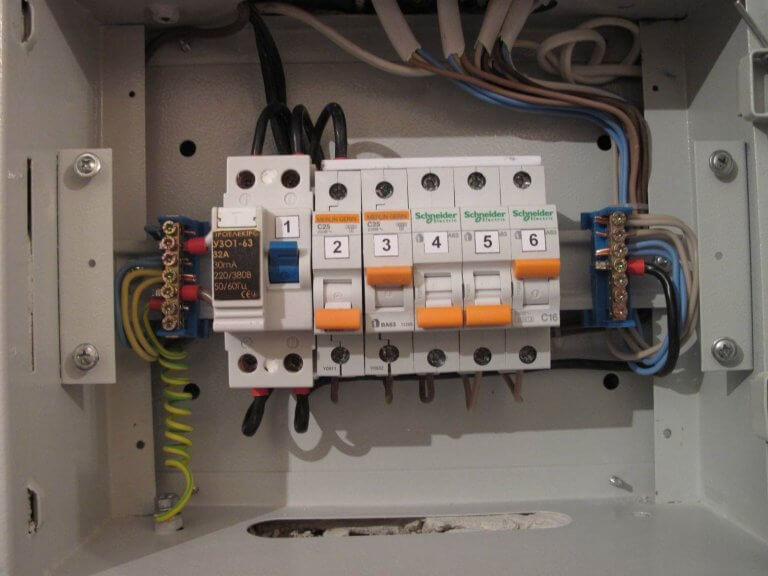

Для однофазной группы за ВДТ сначала подтверждают отдельные L, N и PE, принадлежность нейтрали своей группе и способ отключения. В зоне действия ВДТ N не соединяют с PE и заземлёнными элементами — СП 256, п. А.4.3. Нейтрали за разными устройствами дифференциальной защиты также нельзя произвольно объединять: рабочий ток должен возвращаться через соответствующее устройство.
В проекте показывают границы участков с PEN и с отдельными N/PE, аппараты и их полюса, нейтральные шины соответствующих цепей. Расчёт защиты включает токи, кабели и условия прокладки; число полюсов не выбирает номинал автомата и сечение проводника.
При наличии генератора, инвертора или другого резервного источника нужна схема каждого режима. Устанавливают, как образована нейтраль, как устроена связь с землёй и что переключается при смене источника. По фразе «есть генератор» нельзя назначить число полюсов переключателя или способ коммутации N. Особенности TT и IT также требуют собственного решения.
Даже верно выбранный аппарат и положение рукоятки «выключено» не являются проверкой отсутствия напряжения. Подготовку рабочего места и проверку выполняет квалифицированный специалист с учётом всех возможных источников питания.
Подготовьте сведения для проекта щита
Соберите подтверждённые данные о системе, участке цепи и одном рассматриваемом аппарате. Укажите, откуда взято каждое существенное условие, а пробелы оставьте неизвестными. Не открывайте щит и не проверяйте проводники под напряжением ради заполнения формы.
Продолжите работу над щитом
Соберите исходные сведения в форме ниже. Для работы над проектом щита откройте приложение. Автоматический перенос этой формы и выгрузка её результата из приложения пока недоступны: записи сохраняются только в этом браузере.
Такая ведомость помогает связать конкретный аппарат и его место с проектом щита. Заполненные поля не становятся разрешением на разрыв проводника, заключением о безопасности или готовой монтажной схемой.
