Проектируя электропроводку дома, выполняя ее замену или ремонт, основное внимание уделяют безопасности. От правильно произведенных работ зависит сохранность имущества и жизнь людей. Для обеспечения защиты электропроводки используют автоматический выключатель. В этой статье мы расскажем, как произвести расчет количества автоматов в щитке для квартиры и частного дома.

Общие сведения

Автоматический выключатель имеет два вида защиты:

1. Обеспечивает защиту проводки от короткого замыкания. В результате чего токи в линии резко возрастают, происходит перегрев проводников с оплавлением, а если токи воздействуют длительное время, то и с возгоранием. Это приводит к пожару, утрате материальных ценностей и создается угроза жизни.
2. Защищает линию от длительного воздействия токов выше номинальных (защита от перегрузки). Как следствие провода нагреваются выше допустимого значения, более +65 ⁰С. Изоляция начинает плавиться, происходит короткое замыкание с вытекающими последствиями.

Автомат способен обеспечить надежную защиту электропроводки, оборудования, имущества, способен сохранить здоровье и жизнь человека. Но он не может обеспечить защиту человека от поражения электрическим током. Для этого применяются УЗО.

Однако, чтобы автоматический выключатель надежно обеспечивал защиту линии, необходимо правильно выполнить расчет. Промышленностью выпускаются автоматы различного исполнения, однополюсные, двухполюсные, трехполюсные и четырех полюсные.

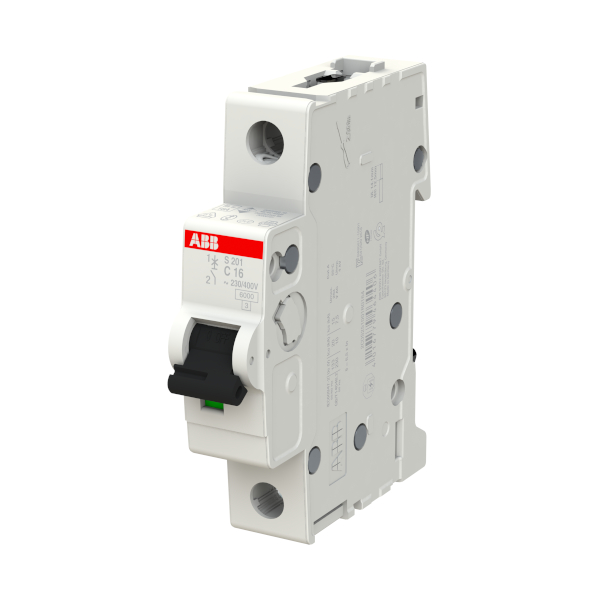

На рисунке представлены однополюсные, двухполюсные и трехполюсные АВ.

Расчет номинала автоматов защиты

При расчете руководствуются установленной нагрузкой. Из этих соображений производится подбор сечения проводов и устройства, который будет защищать линию.

Например, выполним вычисления линии для 3 розеток. Предполагается подключить электрические приборы, стиральная машина мощностью 2 кВт, СВЧ 1,5 кВт и электрочайник 0,8 кВт. Суммарная мощность равна 4,3 кВт(4300 Вт).

По формуле вычисляем ток:

I=P/U,

I= 4300/220=19,54А

(Эта формула справедлива для активной нагрузки и применяется при проектировании электроснабжения в квартире.)

По справочным таблицам выбираем подходящее сечение провода. При этом учитывается способ прокладки и материал проводника. Выбираем проводку с медными проводами.

Из нижеприведенной таблицы выбираем ближайшее значение. Берем большее сечение медного проводника 2,5 мм². Мы возьмем значения для «проложенных в трубе», потому что предполагается скрытая электропроводка.

Следующим этапом подбираем автомат, который будет устанавливаться в электрощитке. По справочной таблице выполняем подбор необходимого автоматического выключателя.

На практике для розеток используют кабель сечением в 2.5 мм². Хотя в таблице указано, что при открытой прокладке нам подойдет и 1.5 мм². Это больше того, что рассчитали мы выше, и обусловлено тем, тем, что кабель прокладывают в стене, а не на открытом воздухе, а также особенностями работы автоматических выключателей — они способы длительно пропускать токи на 13% выше номинального. То есть АВ на 16А будет длительно проводить ток до 18А, на 25А – до 28А и т.д.

Ниже приведена часть таблицы, с рядом номиналов выпускаемых промышленностью автоматов:

Выбираем автоматический выключатель на 16А. По расчетам следует установить прибор на 19,54 А. Но промышленность такие приборы не выпускает, поэтому выбираем значение ниже расчетного. К тому же розетки рассчитаны на ток в 16А, поэтому большего номинала автоматы нельзя ставить независимо от их числа.

Он будет надежно предохранять электропроводку от перегрузки и токов короткого замыкания в квартире или в загородном доме. Аналогичным образом производится расчет при замене старой электропроводки в доме.

В других случаях, когда подключение производится не через розетку, а напрямую, как электроплита, например, автоматический выключатель выбирают по мощности электроплиты. При этом кабель выбирают такой, чтобы через него мог длительно протекать ток номинальный ток с учетом потерь на линии. Важно отметить, что допустимый длительный ток кабеля рассчитанного сечения должен быть выше на 13% (и более) чем номинал автоматического выключателя на этой линии, по обозначенным выше причинам.

Расчет количества автоматов

Как рассчитать автомат на одну линию, было рассмотрено выше. Произведем расчет автоматических выключателей на 1 комнатную квартиру.

На ниже приведенном рисунке представлена типовая схема защиты электропроводки однокомнатной квартиры:

Из нее следует, что используется индивидуальная защита линий, которые питают конечных потребителей:

• Установлены два АВ, которые защищают линии освещения в коридоре и комнате, а второе обеспечивает отключение освещения в туалете, ванной и на кухне при аварийной ситуации.
• Розетки защищены не только АВ, но и дополнительной защитой на УЗО. Она предохраняет человека от случайного прикосновения к токоведущим частям электропроводки.
• Аналогично построена защита розеток и стиральной машины.
• Выделен отдельный автомат для отключения для электрической плиты.

Все приборы смонтированы в электрощите. Часто его монтируют в прихожей, а на площадке устанавливается электросчетчик и вводной АВ.

На 2 комнатную квартиру требуется большее количество автоматов. Что видно из схемы, которая приведена ниже.

В щите монтируются шесть автоматов, обеспечивающих отключения линий при коротком замыкании или перегрузках:

• один АВ предохраняет линию освещения коридора и обеих комнат;
• второй установлен на освещение кухни, туалета и ванной;
• отдельно защищается линия, которая питает бойлер;
• следующий автомат обеспечивает защиту розеток коридора, комнаты 1, комнаты 2, туалета и кухни.

Таким образом, если произойдет неисправность на одной из линий, ее легко можно будет локализовать и произвести ремонт.

Аналогичным образом производится расчет количества автоматов защиты на 3-х комнатную квартиру или на 4 комнаты. При этом следует подбирать электрощит, учитывая количество модулей в боксе.

На рисунке вверху приведен монтаж автоматов защиты в электрощите современной квартиры.

Перед автоматами защиты монтируется вводной автомат. Он предохраняет электропроводку всего дома. Как правило, номинал вводного автомата указан в договоре на электроснабжение и менять на больший номинал без соответствующего разрешения нельзя (в любом случае он опломбирован). Вводной автоматический выключатель должен монтироваться до счетчика, т.е. защищать не только электропроводку всего дома или квартиры, но и прибор учета.

Пример показан на нижеприведенном рисунке:

Проектируя электропроводку на двухэтажный дом, предполагают установку щитков на каждом этаже. При этом по ПУЭ (глава 1.2. п. 1.2. 11) рекомендуется устанавливать резервные защитные АВ и закладывать возможность развития энергосистем.

Однако, количество резервных автоматов или автоматов в электрощите в целом никаким документом не регламентируется. Но при проектировании рекомендуется устанавливать дополнительные автоматы в количестве 10%.

Также, если в щите по норме установлено менее 10 автоматов, то монтируется дополнительно один резервный.

Заключение

Не сложно произвести расчет количества автоматов для дома или квартиры самостоятельно. Следует только придерживаться определенных правил:

1. Зная ток нагрузки, сечение провода выбирается в большую сторону, а автоматы подбираются по меньшему току.
2. Вводной АВ рассчитывается ограничивается выделенной на ваш объект мощностью.
3. Количество автоматов рассчитывается по количеству линий электропроводки и потребителей.

Расчет количества автоматических выключателей должен быть произведен тщательно. От этого зависит не только сохранность материальных ценностей, но и жизнь и здоровье человека. Поэтому расчет рекомендуется поручить квалифицированным специалистам.
