Как провести электропроводку в доме — пошаговая инструкция

Монтаж проводки в частном доме является трудоемким процессом, но тем не менее он под силу даже электрику-новичку! Если вы настроены самостоятельно выполнить все расчетные работы и имеете под рукой весь необходимый инструмент, или же просто хотите проконтролировать работающего электрика, далее мы рассмотрим весь процесс от А до Я. Чтобы технология была понятна даже для начинающих (так сказать, чайников) мы пошагово рассмотрим, как должна быть проведена электропроводка в доме своими руками.

Процесс состоит из нескольких основных этапов:

  • выбор способа прокладки (открытый, скрытый);
  • создание схемы;
  • разметочные работы;
  • выбор составляющих элементов;
  • непосредственно электромонтаж;
  • получение разрешения на подключение к местной электросети.

На примере нового дома рассмотрим, как самостоятельно провести электропроводку.

Выбор вида электромонтажа

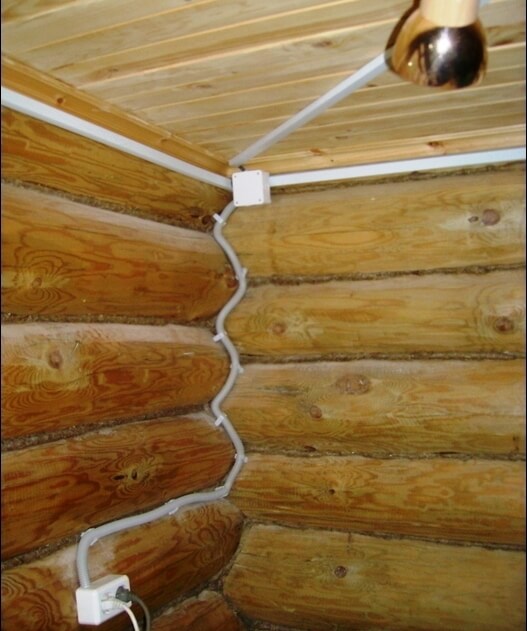

Первое с чего нужно начать — определиться со способом монтажа линии. На сегодняшний день используется разводка открытого и скрытого типа. Открытая электропроводка представляет собой крепление всех составляющих элементов поверх готовых стен (трассы прокладываются в специальных кабельных каналах).

Разводка линии открытым способом

Разводка линии открытым способом

Преимущество заключается в следующем:

  • поврежденный участок можно без проблем отремонтировать (не нужно разрезать обои, разрушать оштукатуренные стены и т. д.);
  • более простые установочные и подготовительные работы (не нужно штробить стены по электропроводку в доме);
  • удобно добавлять новые точки разветвления.

Недостатки у этого способа монтажа один — очень часто не вписывается в общий интерьер комнат так как кабельные каналы имеют не слишком привлекательный вид.

Скрытая электропроводка в доме пользуется большей популярностью. В этом случае провода и кабели укладывают в стенах, для этого бурят штробы – канавки в стенах, потолке и полу или за подвесным потолком и обшивками стен.

Скрытая проводка в бетонной стене

Преимущество:

  • не портит интерьер комнат своим видом;
  • является пожаробезопасной;
  • дешевле, чем наружная.
  • вероятность повреждения значительно меньше;
  • высокая долговечность всех элементов.

Среди недостатков выделяют:

  • сложность ремонта и эксплуатации (чтобы заменить электропроводку в доме либо подсоединить новую точку, нужно вскрывать отделку стен;
  • при выходе из строя очень сложно найти точное местонахождение поломки, если не использовать специальные приборы, к примеру, самодельный металлоискатель;
  • запрещена в деревянном доме, согласно ПУЭ 7.1.38.;
  • для электромонтажных работ нужно больше опыта и набор инструментов.

Рекомендуем Вам все же останавливать свой выбор на последнем способе, т. к. он более долговечен и вся линия не бросается в глаза! При выборе качественных комплектующих и правильном монтаже электропроводки в доме, вероятность поломки крайне мала.

Создание схемы

Подробно правила составления схемы электропроводки предоставлены в статье: https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Вкратце расскажем самое основное, что нужно знать. Для того, чтобы начертить схему электропроводки, необходимо сначала предусмотреть места нахождения следующих элементов в частном доме:

  • определить, где входит вводной кабель и где будет расположен электрощит;
  • автоматика (УЗОавтоматический выключатель, реле напряжения, дифавтоматы, возможно УЗИП);
  • мощная бытовая техника (к примеру, стиральная машина, электрический котел, кухонная плита), т. к. для нее нужна отдельная силовая линия;
  • потолочные светильники;
  • розетки, выключатели, распредкоробки.

Следует отметить следующие требования и рекомендации при создании схемы разводки электрики в доме:

  1. Провода должны проходить по стенам и потолку только строго вертикально и горизонтально. Поворот должен осуществляться под прямым углом. Можно также провести электропроводку по полу, если использовать специальный электротехнический плинтус.
  2. Место прокладки проводки по стене должно находиться на расстоянии 20 см от потолка, при этом к местам установки розеток и выключателей линии опускаются строго вниз.
  3. От дверных и оконных проемов сеть должна проходить на расстоянии 10 см.
  4. Выключатели необходимо делать на расстоянии 80 см (либо 150 см) от пола, со стороны дверной ручки.
  5. Монтаж розеток осуществляется на расстоянии 30 см от пола, при этом над кухонной столешницей розетки необходимо устанавливать на высоту 10 см.
  6. В комнатах с повышенной влажностью выключатели и розетки размещать не рекомендуется. Согласно «ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения». Лучше всего вывести все необходимые элементы за пределы комнаты. Если вы хотите разместить розетки и выключатели в ванной – ознакомьтесь со статьей: https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html.

На основании рекомендаций переходите к созданию своего собственного проекта разводки электропроводки.

Можете в качестве примера использовать одну из следующих схем монтажа проводки в жилом доме:

Схема электропроводки в доме

Схема сборки щита в доме

Лучше всего для таких целей использовать ксерокопию плана своего дома, т. к. в данной документации соблюдены точные размеры комнат и места размещения окон, дверей, стенок.

После того, как проектная схема будет сделана, переходим к разметочным работам.

Разметочные работы

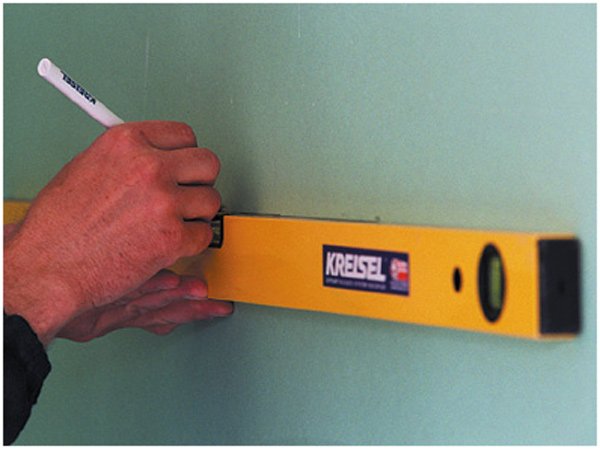

Разметочные работы представляют собой нанесение на стен мелом либо углем трассы прохождения кабеля, а также мест установки ее элементов. Чтобы быстро и ровно сделать трассу электропроводки, рекомендуется использовать веревку, заранее окрашенную в мел (либо уголь). Такая веревка правильно называется разметочным или малярным шнуром, увидеть, как им пользоваться можете на фото ниже:

Как пользоваться разметочным шнуром

Все что нужно для создания одного из участков, это закрепить один конец веревки в исходном положении и аккуратно протянуть его до концевой точки (чтобы окрашенная веревка не коснулась стены). После этого веревку нужно натянуть и резко отпустить, чтобы след остался на стене. Более подробно узнать о том, как сделать разметку стен под проводку, вы можете из нашей отдельной статьи.

Разметка стен под проводку в доме

После завершения разметки, рекомендуется сфотографировать стены в частном доме. Это позволит Вам быстро найти электропроводку при ее замене либо ремонте.

Выбор электроустановочных изделий

На данном этапе необходимо подобрать все запланированные электротехнические изделия для монтажа проводки. Не экономьте на материалах, если хотите, чтобы ваша проводка служила долго. Подробно данный вопрос рассмотрен в отдельной статье: материалы для электромонтажа, в рамках этой статьи мы выделим самое важное.

Материалы для электромонтажа

Рекомендуем Вам останавливать выбор на следующих элементах:

  • Распределительные коробки, гофру и кабель-каналы из негорючих либо самозатухающих материалов, не распространяющих горение.
  • Медный кабель (его срок службы гораздо дольше, чем у алюминиевого изделия). К тому же медные жилы способны выдержать более высокие нагрузки. Рекомендуем отдавать предпочтение таким маркам, как ВВГнг или же NYM;
  • Поперечное сечение жил на розеточную группу не менее 2,5 мм. кв. (выдерживает ток до 25 А, но обычно защищается автоматом на 16А, чего достаточно для домашних условий, хотя лучше осуществить расчет сечения кабеля для индивидуальных условий применения). Для монтажа освещения можно выбрать кабель с сечением жил 1,5 мм.кв., но для подключения мощной бытовой техники придется приобрести более толстый проводник — 4 мм.кв.

Расчет материалов

Помимо того, что Вам необходимо подсчитать точное количество розеток, выключателей, установочных коробок, еще нужно позаботиться о длине провода на монтаж всей электропроводки в доме.

Обязательно приобретайте длину с запасом, иначе в процессе работы может возникнуть неприятность, когда до концевой точки Вам не хватит буквально 10-15 см.

Советуем Вам рассчитывать длину с учетом следующих правил:

  • Для установочных коробок к длине добавляем 10-15 см + глубина коробки.
  • Для монтажа светильников добавляем 10-20 см, в зависимости от того, какой будет установлен светильник. Подбирайте длину так, чтобы торчащий из потолка конец можно было спрятать в светильнике, но, и чтобы было удобно выполнить соединение.
  • К длине каждого отрезка добавляем 10-15 см для соединения проводов между собой.

О том, как рассчитать количество кабеля для электропроводки мы рассказывали в отдельной статье. Вариант для ленивых — площадь дома умножить на 2, это и будет нужна длина кабеля для домашней проводки.

Электромонтажные работы

Итак, схема есть, составляющие элементы приобретены, стены подготовлены. Теперь можно выполнить монтаж электропроводки в доме своими руками. Пошагово рассмотрим все этапы электромонтажа.

Для работы нам понадобятся следующие инструменты:

  1. Штроборез или маленькая болгарка с алмазным диском
  2. Перфоратор с коронкой по кирпичу либо бетону
  3. Шуруповерт
  4. Молоток
  5. Зубило
  6. Острый нож
  7. Мастерок
  8. Шпатель
  9. Пенопластовая терка

Что бы информация лучше воспринималась, предоставим весь процесс разводки электропроводки по частному дому в виде пошаговой инструкции.

Шаг 1 — Штробление стен

Штроборезом, болгаркой, перфоратором или вручную делаем канавки (штробы) под монтаж новой проводки в доме. Размеры канавок должны быть такими — глубина 2 см, ширина 2 см, если кабель будет лежать один, а если несколько, то ширину подбираем по факту, чтобы кабели не были уложены слишком плотно. О том, как штробить стены под проводку в доме, вы можете прочитать из нашей отдельной статьи: https://samelectrik.ru/kak-pravilno-sdelat-shtroby-pod-provodku-instrukciya-v-kartinkax.html.

В местах для установки распределительных коробок, выключателей и розеток делаем круглые углубления перфоратором с коронкой (глубину и диаметр штробы подбираем в соответствии с габаритами изделий). В зависимости от типа стен выбираем алмазную или победитовую коронку (для бетона) или коронку для дерева и гипсокартона.

Использование штробореза

Увидеть, как делать штробы по электропроводку в доме, Вы можете на видео ниже:

Шаг 2 — Крепление распределительных коробок

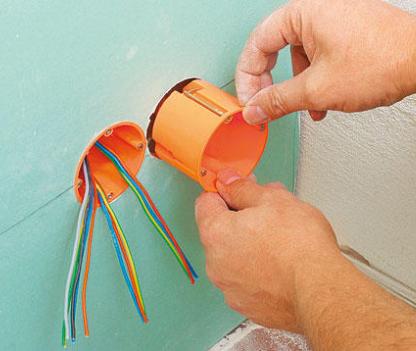

В колодцы (так называемые круглые штробы) устанавливаются коробки и подрозетники. Для их монтажа рекомендуется использовать шурупы с дюбелями либо слой асбеста (около 2 мм). После надежной фиксации коробок, переходим далее.

Монтаж установочной коробки

Наглядно увидеть процесс установки подрозетника Вы можете на следующем видео:

Шаг 3 — Монтаж кабеля

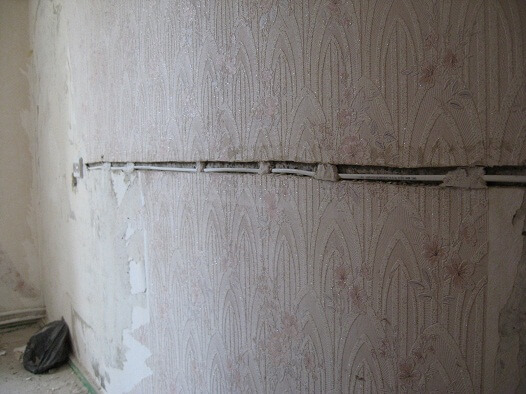

Штроба вычищается от остатков пыли, камней и других посторонних предметов, прогрунтовывается или проливается водой, после чего необходимо в неё уложить кабель. Для крепления электропроводки рекомендуется использовать штукатурку или алебастр. Те кто не хочет иметь дело с раствором, могут закрепить провод с помощью дюбель-хомутов.

Шаг прихватывания — около 40 см. Об остальных способах крепления кабеля к стене мы рассказали в соответствующей статье, которую настоятельно рекомендуем прочитать!

Крепление электропроводки алебастром

Шаг 4 — Подключение розеток и выключателей

Как только штукатурка полностью застынет (примерно через сутки), ее необходимо тщательно затереть с помощью терки. После этого можно переходить к установке розеток и выключателей.

Отдельные публикации, с которыми мы вам рекомендуем ознакомиться:

Установка розетки

Вот и вся инструкция по монтажу электропроводки в частном доме с нуля. Рекомендуем Вам также просмотреть наглядные видео уроки, в которых раскрыто данное мероприятие более подробно:

Получение разрешения на подключение к местной электросети

Сначала Вам необходимо пройти приемо-сдаточные испытания (техническое обследование объекта, где был осуществлен электромонтаж). Если результат окажется положительным, Вам выдадут «Акт допуска на подключение», на основании которого Владелец электросети должен подключить Ваш жилой объект.

Правила подключения к сети описаны в ПП РФ 861 от 27.12.2004 г и его многочисленных редакциях (обновлялся вплоть до 2015 года).

Энергоснабжающая компания обязана выполнить подключение к электросети для объектов мощностью до 15 кВт, независимо от наличия такой возможности у неё. Подключение с выделенной мощностью до 15 кВт, а протяженность линии не более 500 метров стоит 550 рублей. За эти деньги вы получите ТУ на подключение. После сборки вводно-распределительного щита, вам нужно обратится в РЭС и вызвать инспектора для его опломбировки, далее электрики должны подключить ваш «ящик» к электричеству – опоре ВЛЭП.

Этот вопрос наглядно рассмотрен на видео:

Вот мы и рассмотрели, как должна быть выполнена электропроводка в доме своими руками. Надеемся, предоставленная пошаговая инструкция была понятной и полезной, а видео уроки помогли лучше понять весь процесс электромонтажа!
