Электрощит деревянного дома: как разобрать пример и подготовить проект

Какой пример разбираем

Перед нами опубликованный случай реконструкции однофазной деревянной дачи. Владелец описал четыре щита, замену части оборудования и сохранение некоторых старых кабелей под обшивкой. По его сообщению, работа закончена в ноябре 2025 года. Мы разбираем структуру этого случая; обследования, испытаний и проекта нового дома здесь нет.

У схемы, рассказа владельца и протокола измерений разная доказательная сила. Подпись на схеме помогает понять назначение группы. Рассказ объясняет, почему автор сохранил старую линию. Пригодность её защиты устанавливают по документам, условиям прокладки и необходимым проверкам. Одно не подменяет другое.

Четыре щита и три питающие связи

От вводного щита питание идёт в главный домашний. Из главного выделены две ветви — на веранду и в хоздвор. Выберите узел на учебной карте: состав связей не меняется, меняется вопрос, который нужно задать при подготовке проекта.

Стрелки показывают направление питания между щитами. Это функциональная карта, а не соединения L, N и PE; по ней нельзя выполнять монтаж.

Название щита не всегда совпадает с его местом. В этом случае щит «хоздвор» расположен на втором этаже и обслуживает хозяйственные постройки. В ведомости нужны оба поля: где установлен и что питает. Иначе запись «второй этаж» легко перепутать с домашней группой второго этажа в главном щите.

В главном щите есть две разные организации защиты

На исходной карте группа 1 питает веранду через свой АВДТ, а группа 7 — хоздвор через другой АВДТ. Между ними показан общий ВДТ, после которого стоят автоматы домашних групп 2–6: зал, столовая, второй этаж, улица и резерв. Общий ВДТ этих пяти групп не является общей защитой ветвей 1 и 7.

ВДТ — выключатель дифференциального тока без встроенной защиты от сверхтоков. Он не заменяет автомат: линии и сам ВДТ нуждаются в согласованной защите от перегрузки и короткого замыкания. АВДТ, или дифавтомат, совмещает дифференциальную и сверхтоковую функции.

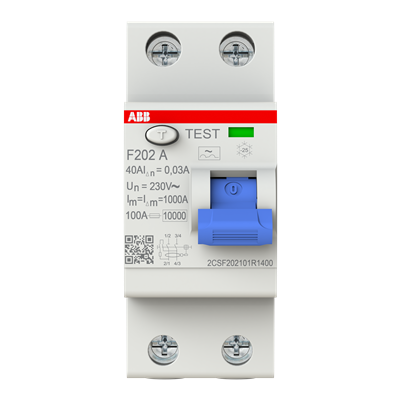

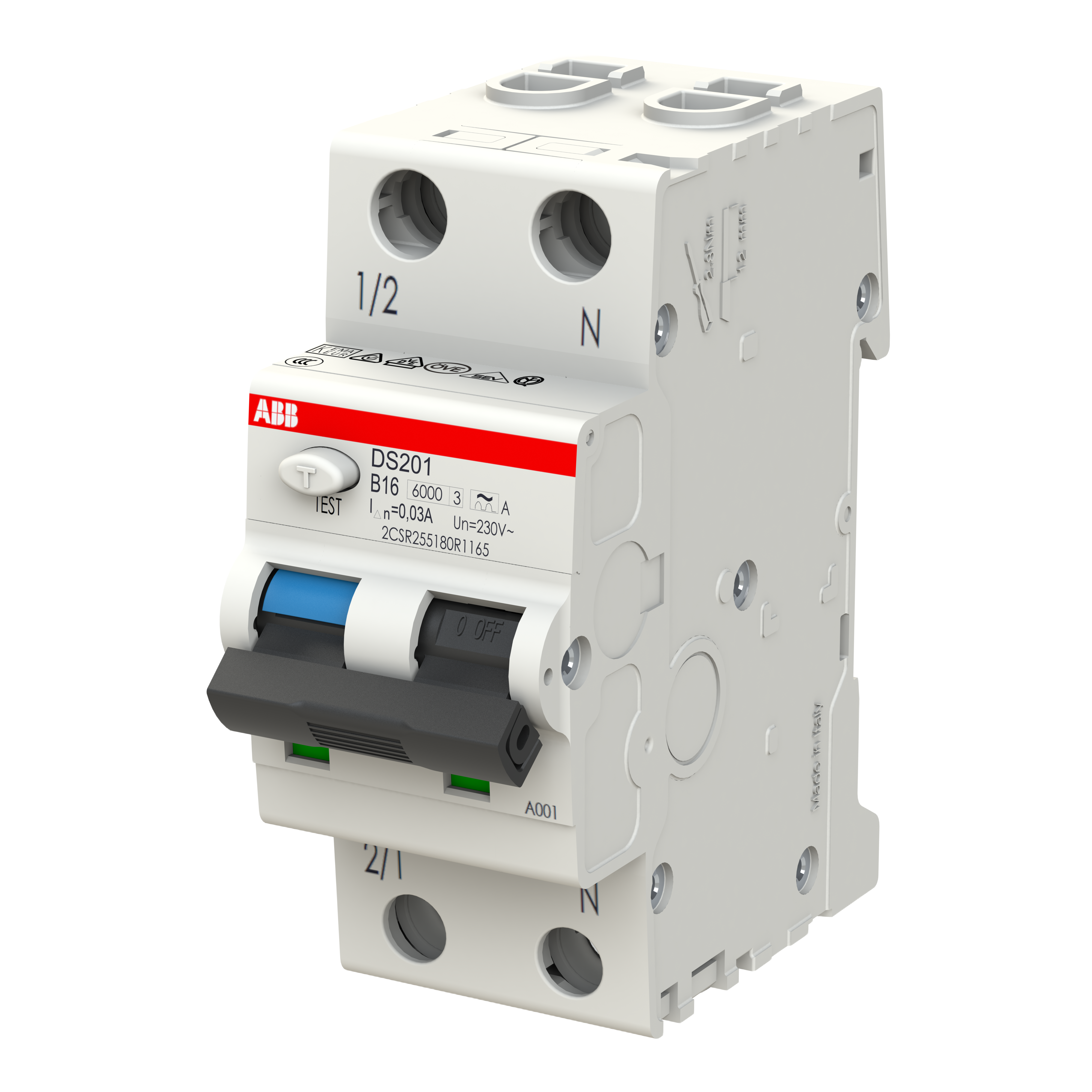

Для чтения маркировки ниже показаны два других изделия — заводские иллюстрации ABB. Это учебные образцы классов устройств, не аппараты с фотографии разобранной дачи и не рекомендация купить эти номиналы.

Рассмотреть пример ВДТ

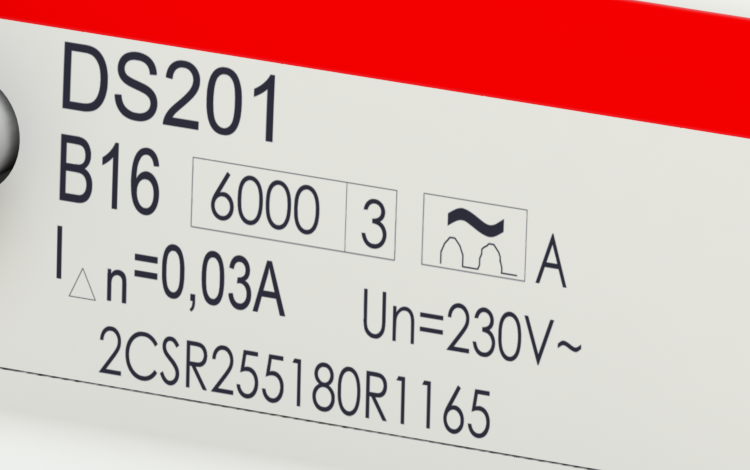

Посмотреть пример АВДТ целикомПрочитать маркировку АВДТ

Разница между групповым ВДТ и отдельными дифавтоматами подробнее разобрана в материале «УЗО или дифавтоматы: какие аппараты сравниваем».

Что важно именно в деревянном доме

Новый щит не показывает состояние соединений за деревянной обшивкой. В рассмотренной даче часть старых линий сохранилась, поэтому первая задача при подготовке реконструкции — установить их трассы и состав. Сечение доступного конца не доказывает, что на всей длине кабель такой же.

Узел крепления корпуса тоже требует отдельного решения: точная модель щита, инструкция изготовителя, конструкция стены, кабельные вводы и условия эксплуатации. Металлическая подложка из чужого случая не является универсальным разрешением монтажа на дереве. Для уличной установки добавляются вода, пыль, температура и конденсат. Подробный монтажный разрез без этих данных был бы выдумкой.

УЗДП не показано на исходной структурной карте, поэтому мы не дорисовываем его как установленное. Описанное владельцем автономное устройство пожаротушения — иной класс оборудования. Оно не становится УЗДП из-за размещения на DIN-рейке и не заменяет проверки проводки.

Разберите одну ветвь: веранда

В исходном примере перед питающей линией веранды обозначен АВДТ C16, 30 мА, тип A. В местном щите четыре группы. Все числа в таблице — сведения чужого случая; их применимость к новому дому здесь не рассчитана.

Местные автоматы не отменяют проверку питающего кабеля между щитами. У этой линии собственные длина, трасса, соединения и условия охлаждения. Её полезно записывать отдельной строкой, а не прятать внутри названия «веранда».

Ввод, заземление и согласование ступеней

Владелец назвал систему заземления TT. Это сообщение об исходном объекте; протокол проверки его заземлителя нам не представлен. При TT ток повреждения через землю может быть недостаточен для срабатывания обычного автомата, поэтому дифференциальную защиту согласуют с заземлением и требуемым отключением. Материал стен сам по себе не определяет выбор TT.

При проверке защиты от перегрузки сопоставляют I_B ≤ I_n ≤ I_Z: расчётный ток нагрузки, номинал аппарата и длительно допустимый ток линии в её условиях. Проверяют также условие I₂ ≤ 1,45 I_Z, где I₂ характеризует срабатывание за установленное условное время. Это часть проверки перегрузки, а не полный расчёт безопасности: остаются короткое замыкание, падение напряжения и совместимость оборудования.

Селективность автоматов оценивают для конкретных изделий и ожидаемых токов; она бывает полной и частичной. Для последовательных дифференциальных ступеней нужны согласованные чувствительность и время. Более высокий номинал либо менее чувствительное УЗО наверху цепочки сами по себе достаточность согласования не доказывают.

Запись «резерв» на карте означает резервную группу. Генератор, ИБП или АВР на ней не показаны. Если резервный источник нужен вашему дому, его режимы и переключение задают отдельным проектным вопросом.

Что должно быть известно перед сборкой

1. Для каждого щита — место, обслуживаемая зона, источник питания и точный корпус.
2. Для каждой питающей и отходящей линии — назначение, вся трасса, кабель, условия прокладки и неизвестные участки.
3. Для аппаратов и шин — артикулы, документы совместимости, требования к проводникам и зажимам.
4. Для схемы защиты — расчёты и предусмотренные проектом результаты осмотров и измерений.
5. Для эксплуатации — маркировка, доступ к отключению зон, список постоянно работающих и уличных нагрузок.

Наружные силовые и сигнальные линии отметьте отдельно: их перечень нужен для согласования мест вводов и границ смежных проектов. По этому перечню нельзя рассчитать молниезащиту или выбрать устройства защиты от импульсных перенапряжений.

Набор аккуратных подписей облегчает обслуживание, но не удостоверяет состояние монтажа. Если параметр не установлен, так и запишите. Это полезное исходное данное для следующего этапа.

Соберите задание на свою систему щитов

Начните с одного щита и его питающей линии. Повторяемые строки позволяют добавить остальные узлы, их нагрузки и документы. Маркировки из учебного примера не подставляются. Не вскрывайте щит и не измеряйте работающую установку ради заполнения формы: используйте доступные документы или отметку «Не знаю».
