Подключение СИП к дому: крепление, соединители и ввод

Сначала нужно закрепить воздушный провод, затем обеспечить электрический переход и провести внутреннюю линию через стену. Разберём, какие детали и документы относятся к каждой задаче.

СИП — самонесущий изолированный провод. Например, СИП-4 Камского кабеля предназначен для ответвлений воздушной линии к вводу и прокладки по фасаду. Это назначение само по себе не подтверждает пригодность того же провода для внутренней проводки.

Эта статья помогает подготовить ввод и проверить выбранные компоненты. Она не задаёт готовую схему фаз, нейтрали и заземления для любого дома. Подключение к действующей линии, работы на высоте и проверку ввода выполняет подготовленный электротехнический персонал.

Сначала определите границы работ

Найдите договор технологического присоединения и технические условия. Из них должны быть понятны точка присоединения, распределение работ и требования к вашему вводу. Нельзя назначить границу ответственности по фотографии соседского щита или только по расположению счётчика. Порядок присоединения различается; фраза «всё до дома всегда делает сетевая организация» слишком упрощает ситуацию.

До покупки арматуры запишите, откуда приходит линия, где находится узел учёта и куда дальше идёт кабель. Если переход планируется в опломбируемой части, согласуйте возможность доступа и обслуживания до монтажа. При замене существующего ввода отдельно определяют порядок отключения и обращения с пломбами.

Что записатьЗачем это нужно
Число фаз, выделенная мощность, параметры вводаДля задания на электроснабжение; мощность сама по себе не определяет сечение.
Полная марка СИП, число и сечение жил, изготовительДля выбора анкерной арматуры, соединителей и проверки условий применения.
Марка внутреннего кабеля, материал и конструкция жилМедь или алюминий, жёсткая или гибкая жила — отдельные условия совместимости.
Трасса и длина участков, основание фасада, конструкция стеныДля механического крепления, проходки, проверки потерь напряжения и способа прокладки.
Модель вводного аппарата, соединителя и корпусаДля проверки клемм, размещения, климатического исполнения и доступа.

Анкер держит провод, соединитель передаёт ток

У этих деталей разные функции. Анкерный зажим удерживает СИП и передаёт механическую нагрузку на кронштейн и основание. Ответвительный зажим создаёт электрический контакт между проводниками. Нельзя считать крепление выполненным только потому, что жилы зажаты в клеммах щита.

Для примера, анкерные зажимы IEK серии ЗАБ предназначены для двух или четырёх проводов СИП-4. В руководстве для исполнений ЗАБ 16-25 (DN 123) и ЗАБ 16-25 (PA25×100) указан диапазон от 2×16 до 4×25 мм². Здесь учитываются и число проводов, и их сечение. Разрушающая нагрузка изделия не является готовым расчётом крепления к вашей стене: отдельно нужны данные о пролёте, нагрузках и основании.

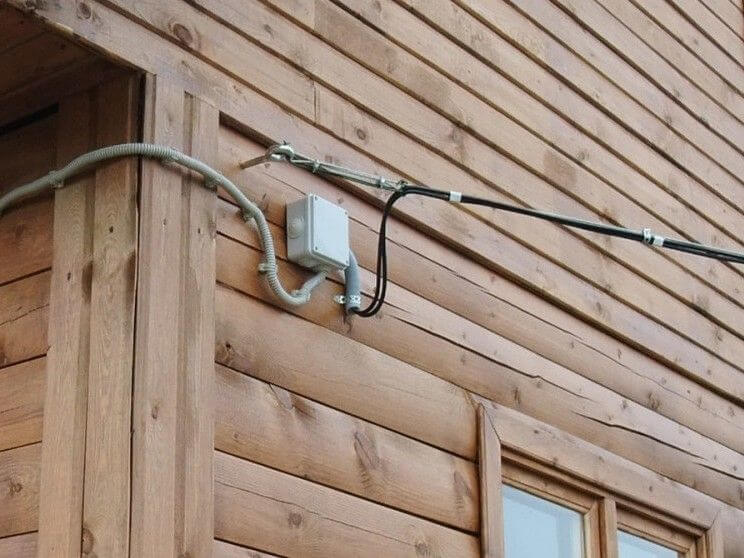

На деревянном фасаде видны анкерное крепление, спуск провода и закрытая коробка
На фотографии видны отдельные узлы: анкерное крепление сверху и коробка ниже. Внутренние соединения и устройство прохода через стену не видны, поэтому снимок поясняет расположение, но не служит образцом готового монтажа.
Анкерный зажим серии ЗАБ: металлическая петля и ребристые зажимные части
Заводское изображение серии ЗАБ. Петля и зажимная часть относятся к механическому креплению. По форме фотографии не выбирают крепёж к стене и не определяют допустимый пролёт.

После анкерного крепления предусматривают участок для подведения жил к соединителю без передачи натяжения пролёта на контакт. Длину этого участка, допустимые изгибы и фасадные крепления выбирают под конкретный провод и компоновку. «Натянуть потуже» и «сделать петлю как на фото» — не измеримые критерии.

Где выполнять переход к внутренней линии

Возможны разные компоновки: соединитель рядом с вводом, переходные клеммы в корпусе или присоединение к аппарату через предусмотренное изготовителем решение. Выбирать нужно весь узел: проводники, контакты, корпус, доступ и путь кабеля. Название «коробка» или «орех» без модели ничего не говорит о допустимости установки на улице.

Две стороны одного контакта ЗОИОдна магистральная жила проходит слева направо. В точке электрического контакта присоединена одна ответвительная жила. Другие жилы, фазы и защитные проводники не показаны.СИП: магистральконтактветвь
Функциональная связь одной жилы магистрали с одной жилой ответвления. Направления условны. Это не схема всех жил ввода, не разрез изделия и не инструкция по работе с подключённой линией.

Прокалывающий зажим: проверяют обе стороны

ЗОИ 16-95/2,5-35: чёрный корпус, маркировка модели и верхний монтажный болт
Изображение конкретного исполнения ЗОИ 16-95/2,5-35. Модель на корпусе соответствует числовому примеру ниже. Внутренние контактные зубья здесь не видны; их устройство не дорисовано.

Прокалывающий зажим образует контакт зубьями через изоляцию. Для конкретного исполнения важны диапазоны магистральной и ответвительной сторон, материалы жил, тип изоляции и инструкция монтажа. Одинаковое внешнее оформление не делает зажимы взаимозаменяемыми.

Учебный пример: у IEK ЗОИ 16-95/2,5-35 диапазон магистрали составляет 16–95 мм², ответвления — 2,5–35 мм². Поэтому сочетание алюминиевой жилы СИП 16 мм² и гибкой медной жилы 10 мм² проходит проверку по диапазонам. Для медной ветви изготовитель отдельно указывает ПВХ- или СПЭ-изоляцию. СПЭ — сшитый полиэтилен. Это ещё не выбор кабеля по нагрузке и не разрешение подключать любую медную жилу.

Проверка диапазонов для одного исполнения ЗОИ
СторонаПо руководствуВ примере
Магистраль16–95 мм²16 мм² — внутри диапазона
Ответвление2,5–35 мм²10 мм² — внутри диапазона

16 мм² и 10 мм²: проверена только часть условий

В учебном примере магистраль — алюминиевая жила СИП 16 мм², ветвь — гибкая медная жила 10 мм² в ПВХ- или СПЭ-изоляции. Диапазоны и названные условия совпали. Допустимая нагрузка, размещение и монтаж конкретного узла всё ещё требуют проверки.

Те же числа, другое назначение стороны

Теперь на магистральной стороне указана медь 16 мм². Для перечисленных ЗОИ изготовитель допускает медный провод только как ответвление. Нельзя переставить условия двух сторон, ориентируясь лишь на сечение.

10 мм² известно, остальное ещё нет

Если не установлены конструкция и изоляция медной ветви, нельзя записать её как проверенную гибкую жилу в ПВХ/СПЭ. В задании оставляют открытый вопрос и запрашивают маркировку или документ.

Для этого ЗОИ изоляцию под прокалывающим контактом не снимают; защитный колпачок и затяжка предусмотрены руководством. Эту процедуру нельзя переносить на другие серии. Например, ЗОРЗБ из того же семейства документов предназначен только для алюминиевых проводников.

Ввод в автомат: размер отверстия ничего не доказывает

Провод может физически войти в зажим и всё равно не соответствовать требованиям аппарата. Проверяют материал и конструкцию жилы, допустимое сечение, подготовку конца и момент затяжки. Пластина в клемме и большой размер отверстия сами по себе не подтверждают совместимость с алюминием.

Например, техническая поддержка IEK для модульной серии ВА47 указывает медные проводники и предлагает специальные вводные клеммы при изменении материала подключаемой жилы. Следовательно, совет «завести СИП прямо в вводной автомат» без модели аппарата неполон. Подбирать переходник тоже нужно по документам обеих деталей, а не только по его названию.

Проход через стену — отдельный узел

Наружное соединение, кабельный ввод в корпус и проход через строительную конструкцию решают разные задачи. Герметичная коробка на фасаде не определяет, как должен быть выполнен проход через деревянную или кирпичную стену. Для него нужны сведения о материале стены, внутреннем кабеле и принятом способе прокладки.

В задании фиксируют защиту кабеля от повреждения на краях, решение против попадания воды, требования к заделке прохода и возможность замены линии. Тип трубы или гильзы, её размеры и противопожарное исполнение выбирают для конкретной конструкции. По фотографии металлического рукава нельзя проверить, что скрыто в стене, и объявить узел подходящим для вашего дома.

Последовательность работ и приёмки

  1. Собрать исходные данные. Сверить документы присоединения с фактическим расположением линии, учёта и щита. Неизвестные параметры отметить, а не угадывать.
  2. Согласовать узлы. Зафиксировать крепление, место перехода, конкретные соединители, корпус, проходку и вводной аппарат. Назначение защитных проводников определить по схеме электроснабжения.
  3. Организовать отключение. С исполнителем определить границы обесточенного участка и защиту от ошибочной подачи напряжения. Отключённый автомат в доме не доказывает отсутствие напряжения на приходящем СИП.
  4. Смонтировать по документации. Проверить маркировку материалов, крепление и контакты до закрытия корпусов. Порядок работ и необходимые технические меры определяет ответственный исполнитель.
  5. Проверить перед включением. Исполнитель выполняет предусмотренные для установки осмотры и измерения, сверяет защиту и оформляет результаты. Отсутствие видимых повреждений не заменяет электрические проверки.

Какие ошибки обнаружить до подачи напряжения

ОбнаруженоЧто требуется выяснить
В спецификации написано только «зажим для СИП»Точную модель, материалы, диапазоны обеих сторон и условия установки.
Корпус или контакт испытывает натяжение проводаРаботу анкерного узла и разгрузку участка, подходящего к контакту.
Алюминиевую жилу планируют вставить в модульный автоматРазрешён ли такой проводник документацией именно этого аппарата.
Внутренний кабель выбран только по сечению СИПРасчёт линии с её длиной, нагрузкой, способом прокладки и защитой.
Фото проходки есть, устройства внутри стены не видноКонструктивное решение прохода и соответствие фактического исполнения.

Если на действующем вводе появились запах нагретой изоляции, потемнение или треск, не подтягивайте контакт под напряжением. Организуйте безопасное отключение и осмотр. Внешний признак указывает на проблему, но не доказывает её причину: нужно проверить соединение, нагрузку и состояние проводников.

Защиту и назначение проводников согласуют для всей системы. В разборе ввода и заземления системы щитов показано, почему эти вопросы нельзя решить одним номиналом автомата. Это конкретный пример, а не готовая схема для любого дома.
