Проводка в доме из СИП-панелей: трассы, скрытые полости и узлы прохода

Согласуйте электрическую трассу со строительной системой до сверления и отделки. Разберём, чем отличаются открытая проводка, полость за облицовкой и предусмотренный изготовителем канал внутри панели.

Сначала маршрут и узлы, затем монтаж

Проводку в доме из СИП-панелей начинают с плана розеток, освещения и оборудования, сопоставленного с документацией на дом. Для каждой линии нужно понять, где проходит кабель, какие материалы его окружают, как выполнены проходы и где останется доступ к соединениям. Только после этого выбирают кабель, защитную систему и аппараты щита.

Здесь СИП — строительные панели, а не самонесущий изолированный провод. Название технологии не даёт универсального разрешения проложить кабель прямо в сердечнике, спрятать его в любой гофре или просверлить панель в удобном месте. У конкретного комплекта есть свои обшивки, утеплитель, соединения и ограничения на вмешательство.

Рассмотреть дом до отделки

Какие сведения о панелях понадобятся

Запросите обозначение строительной системы, состав панели и узлы изготовителя. Отдельно укажите внутреннюю облицовку, обрешётку, воздушные полости и дополнительные слои. Документ на один лист отделки не характеризует всю стену, а группа горючести материала и предел огнестойкости собранной конструкции — разные сведения.

Для трассы важны четыре вопроса: допускается ли её размещение в выбранном месте, можно ли выполнить крепление или отверстие, какая защита требуется проводке и как сохранить свойства строительного узла. Если документа нет, это открытый вопрос проекта. Нельзя заполнить его словом «негорючее» по цвету оболочки, рекламному описанию или похожему дому.

• До изготовления панелей: согласуют точки, вводы, проходы между этажами и предусмотренные изготовителем каналы.
• После сборки коробки: сверяют фактическую раскладку панелей, стыков и деревянных элементов с чертежами.
• Перед зашивкой: согласуют трассу, узлы коробок и проходов, доступ и порядок проверки скрываемых работ.

Почему цитата из нормы ещё не разрешает любой способ

В старых описаниях СИП-домов часто ссылаются на пункт 13.5.1 СП 31-105-2002. Он действительно описывает прокладку в пустотах или заполненных утеплителем пространствах стен и перекрытий и проходы через деревянные элементы каркаса. Но область этого документа — определённые одноквартирные дома с деревянным каркасом и каркасно-обшивными конструкциями, с оговорёнными инженерными решениями. Нельзя объявлять любую несущую СИП-панель такой конструкцией только по внешнему сходству. Ссылку разбираем по её смыслу; применимость документа к конкретному проекту устанавливают отдельно.

Пункт 15.15 СП 256.1325800.2016, с учётом изменения №9, относится к электропроводкам в полостях над непроходными подвесными потолками и внутри сборных перегородок. Он различает условия по горючести материалов: для Г2 предусматривает металлические трубы и металлические короба со степенью защиты не ниже IP4X, для Г3 и Г4 — металлические трубы и глухие металлические короба с локализационной способностью. Для НГ и Г1 перечислены другие допустимые варианты при выполнении пожарных требований. Остаётся требование сменяемости проводки.

Эту классификацию нельзя без проверки распространить на любой канал в наружной несущей панели. ПУЭ 7.1.38 также рассматривает конкретные скрытые полости потолков и перегородок; его требования для горючих конструкций нельзя заменить удобной строкой другого документа. Состав стены, назначение полости и совместную применимость требований должен определить проектировщик.

Локализационная способность означает способность стальной трубы выдержать короткое замыкание внутри без прогорания стенок. Сам факт наличия металла или слова «металлорукав» этого не доказывает. Не доказывают пригодность скрытой трассы и маркировка кабеля нг-LS, и произвольное число слоёв гипсокартона. Нужен целиком определённый узел: труба или короб, соединительные детали, коробки, вводы, крепления и условия установки.

Если линия уходит за потолок, отдельно разберите состав скрытой потолочной полости и условия выбора защиты. Этот переход объясняет свой участок трассы; он не превращает весь дом в одну типовую потолочную конструкцию.

Три положения трассы — три разных набора проверок

Выберите ситуацию. Меняется положение трассы и перечень необходимых сведений. Это учебное сравнение; выбор кнопки не является разрешением монтажа и не задаёт материал защитной оболочки.

В качестве примера раннего согласования: технический бюллетень E-1 изготовителя Premier SIPS предусматривает проверку расположения каналов на стадии рабочих чертежей и согласование электрического плана до изготовления. Это документ конкретной зарубежной системы. Указанные в нём кабели и способы прокладки не переносим на российский объект как разрешённое решение.

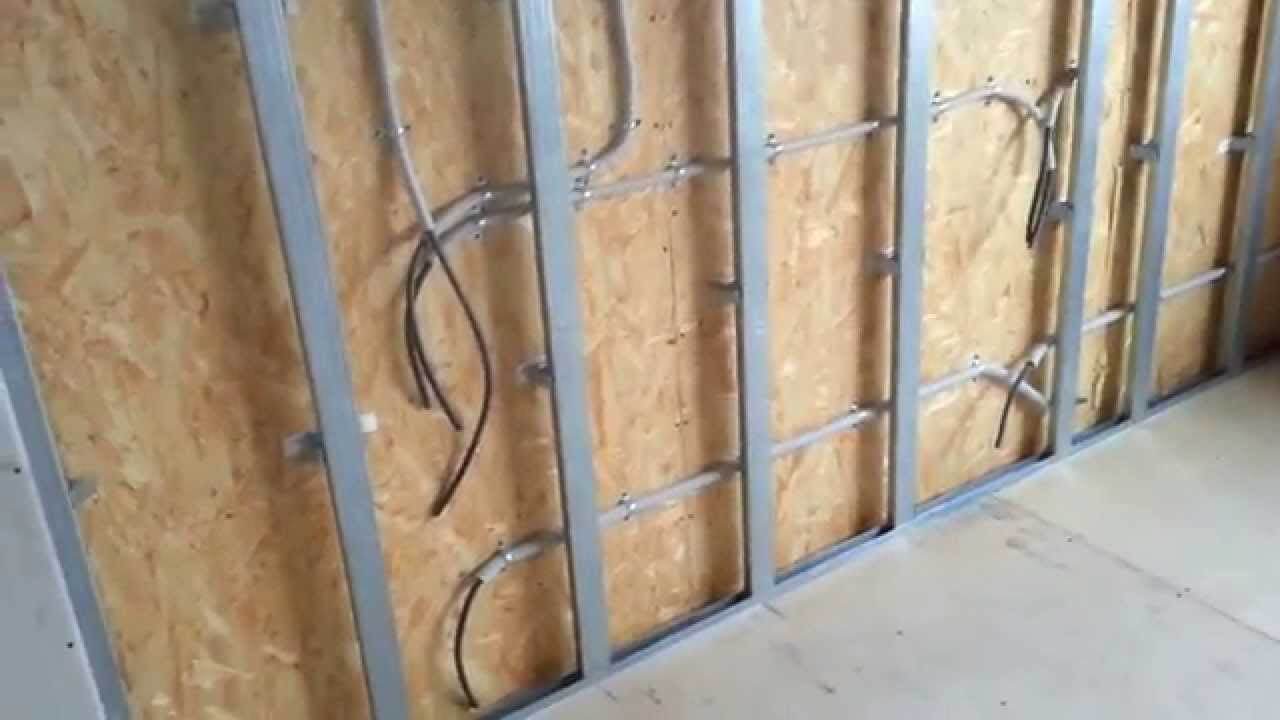

Рассмотреть полость перед облицовкой

Проход, ввод и коробка — самостоятельные узлы

Отверстие может затронуть обшивку панели, соединительную деталь, стойку или балку. Допустимость вмешательства и сохранение несущей способности подтверждают строительным решением. ГОСТ Р 50571.5.52-2011, пункт 522.8.14, требует механической защиты проводки при проходах и связывает проникновение в несущие элементы с сохранением их целостности. Поэтому размеры и место отверстия нельзя брать из фотографии или чужой планировки.

У прохода проверяют несколько функций. Кромки не должны повреждать оболочку; крепление не должно передавать недопустимое усилие на кабель. Если пересекаемый строительный элемент имеет требуемую огнестойкость, заделка должна восстанавливать её в соответствии с условиями пункта 527.2.1. Указанная огнестойкость не доказывается цветом пены. Воздухоплотность и пароизоляция наружного ограждения — дополнительные задачи строительного узла, а не замена огнезаделке.

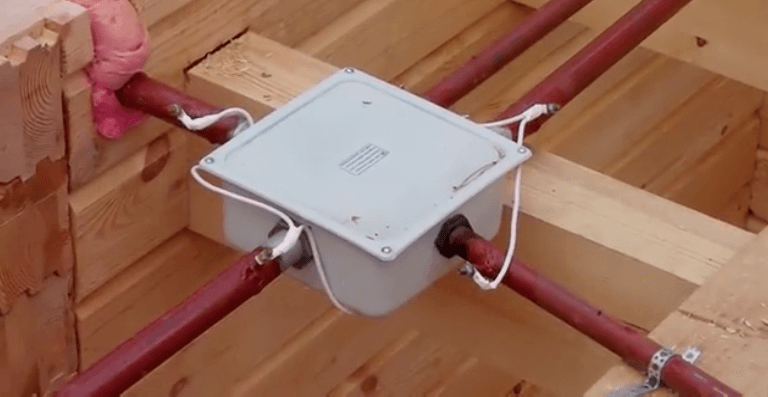

Рассмотреть трубный узел и проход

Коробку подбирают для соответствующего основания и принятого способа прокладки. Заранее определяют вводы, размещение соединений и доступ. ГОСТ Р 50571.5.52-2011 предусматривает доступность соединений для осмотра, испытаний и обслуживания с перечисленными в нём исключениями. Нельзя считать любой клеммник таким исключением и закрывать его неподвижной отделкой без обоснованного решения.

Если проект требует сменяемую проводку, это проверяют по всей трассе: доступные концы, повороты, протяжные участки и коробки. Наличие трубы на прямом отрезке ещё не подтверждает, что кабель получится заменить после отделки. При металлической системе также решают её защитные электрические соединения; внешний вид перемычки на чужом фото не заменяет проверку.

Кабель и защита зависят от реальных условий

Кабель выбирают по нагрузке и условиям прокладки, проверяют допустимый ток, падение напряжения и согласование с защитой. Участок в теплоизоляции нельзя без проверки считать таким же, как участок с хорошим отводом тепла. Существенны соседние линии, способ размещения, температура и документация на изделия. Статья не назначает сечение и номинал автомата по площади комнаты или одному названию панели.

Обозначение «нг» относится к нераспространению горения в нормированных условиях испытаний, а не к отсутствию горючих материалов. LS характеризует пониженное дымо- и газовыделение; это не универсальное разрешение скрытой прокладки. Обычная ПВХ-гофра, металлорукав и труба с подтверждёнными требуемыми свойствами — не взаимозаменяемые позиции только потому, что во все можно протянуть кабель.

Автоматические выключатели, УДТ и иные предусмотренные проектом защитные устройства решают свои задачи. Они не устраняют повреждённую изоляцию, неподходящий проход или недопустимое вмешательство в панель.

Пример: новое рабочее место у наружной стены

Условие: коробка дома уже собрана, требуется розетка у стола. На раскладке нет подтверждённого канала к этой точке; способ скрытой прокладки ещё не согласован. Правильное следующее действие — зафиксировать неопределённость, а не просверлить сердечник по направлению к ближайшей розетке.

1. На плане отмечают точку Р1 и линию щита, к которой её предполагается отнести. Существование и пригодность этой линии проверяют отдельно.
2. Сравнивают маршрут с доступом со стороны комнаты и маршрут в будущей полости за облицовкой. Для первого нужны основание, подходящая система и крепления; для второго дополнительно — состав полости, узел скрытой проводки и доступ.
3. Если линия пересекает стену или перекрытие, проход записывают отдельным узлом. У изготовителя или конструктора уточняют допустимое место; в электрической части согласуют защиту и вводы.
4. Длину каждого определённого участка фиксируют по маршруту. Неизвестную длину оставляют неизвестной; запас концов и закупочный резерв не смешивают с измеренной трассой.

Из этих сведений получится проверяемое задание на проект: где нужна точка, с какой линией она связана, какой маршрут рассматривается и какие вопросы ещё не решены. Составление списка материалов — следующий этап. Перед заказом полезно проверить привязку ведомости к точкам и раздельный учёт метров, штук и комплектов; сама ведомость не рассчитывает прочность панели или пожарную безопасность.

Что проверить до зашивки и после монтажа

До закрытия полостей сверяют выполненное с проектом, фиксируют трассы с привязками к устойчивым ориентирам, узлы проходов, коробки и доступ. Сохраняют маркировку изделий и документы. Фотографии должны позволять найти участок после отделки; случайный общий снимок комнаты этого не обеспечивает.

Первичная проверка электроустановки включает уместные для неё осмотры и испытания по ГОСТ Р 50571.16-2019. Её выполняют квалифицированные специалисты; состав и результаты оформляют для проверенной части установки. Работающая лампа или розетка не подтверждает состояние изоляции и эффективность защитных мер. Проверки, требующие доступа к скрываемым местам, планируют до их закрытия.
