Аккумулятор для ИБП: как проверить совместимость, заряд и автономность

Сначала определите задачу и модель ИБП

При замене изношенного комплекта нужно восстановить штатную конфигурацию. Если вместо нескольких минут нужны часы, меняется задача всей системы: состав нагрузки, допустимые внешние блоки, заряд и автономность. У этих задач разные исходные данные.

Перепишите обозначение с шильдика целиком, с буквами после цифр. Слова «ИБП на 600» не указывают ни точную модель, ни напряжение батарейной цепи. Маркировка одного аккумулятора также не равна характеристикам всего комплекта.

Прочитайте маркировку батареи вместе с паспортом

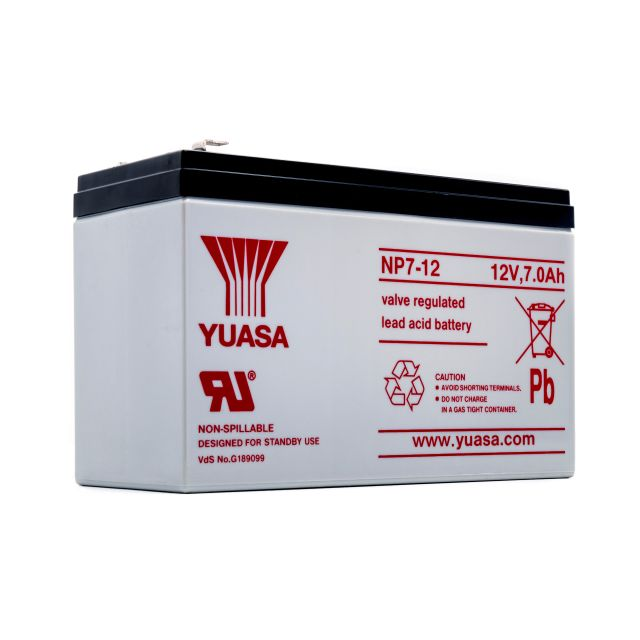

На иллюстрации — Yuasa NP7-12. Это самостоятельный пример чтения документа, не рекомендация установить её в любой ИБП. Совместимая пара ИБП/NP7-12 в этой статье не подобрана.

Рассмотреть маркировку NP7-12

В паспорте эта модель обозначена AGM VRLA. VRLA указывает на клапанное регулирование свинцово-кислотной батареи; это не другое название GEL. Технологию проверяют по точному исполнению, а не по бытовому слову «гелевый».

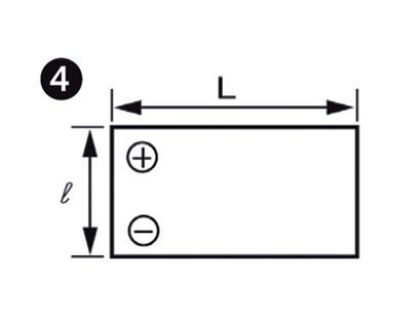

Увеличить расположение выводов

Для показанного исполнения указаны длина 151 ±1 мм, ширина 65 ±1 мм, высота 97,5 мм и Faston 4,75 мм. Проверяют не только место под корпус: клеммы и их расположение должны соответствовать комплекту. Одного внешнего сходства недостаточно.

У другого исполнения могут отличаться выводы и условия применения. Не переносите обозначение из карточки похожего товара. Смена технологии, в том числе переход на литиевую батарею, требует подтверждённой совместимости всей системы заряда и контроля.

Почему 7 А·ч не определяют время работы ИБП

У паспортной ёмкости есть условия испытания. Для NP7-12 приведены два режима при 20 °C. На рисунке длина полосы обозначает длительность испытания; это не разрядная кривая и не обещанная автономность.

Практический запрос для подбора выглядит так: «эта конфигурация должна питать перечисленные приборы в их указанном режиме столько-то минут». Список приборов важнее одной красивой суммы: режим работы и пусковые нагрузки могут отличаться. Если профиль подходящей конфигурации отсутствует, обещанное время пока не установлено.

Буферный и циклический заряд различаются

При буферной работе батарея поддерживается заряженной в ожидании отключения сети. Циклическое применение связано с повторяемыми разрядами и зарядом. Название режима в паспорте нельзя игнорировать.

Паспорт также задаёт температурную коррекцию. Это сведения конкретной батареи, а не инструкция изменить настройки неизвестного ИБП. Их сопоставляют с предусмотренным алгоритмом заряда.

Одна цифра на вольтметре не показывает процент остаточного ресурса. Важно, заряжается батарея, находится в буферном режиме или питает нагрузку. Совет «всем батареям ровно 14,40 В» этого не учитывает. Равно как напряжение покоя, напряжение при зарядке и конечное напряжение разряда нельзя использовать как взаимозаменяемые ориентиры.

Можно ли поставить автомобильную батарею или увеличить ёмкость

Автомобильный аккумулятор не является подтверждённой заменой штатного комплекта. Для внешней батареи нужны разрешённая конфигурация, согласованный заряд и предусмотренный режим работы ИБП. Опыт переделки другого экземпляра этого не доказывает.

Даже внешние блоки одного производителя подходят не ко всем его устройствам. В документации SRT указаны конкретные сочетания, а соединители имеют механическое кодирование. Если разъём требует чрезмерного усилия, изготовитель предписывает остановиться и проверить совместимость. Изменение разъёма не исправляет несовпадение систем.

Способ учёта внешних блоков также зависит от серии: для ряда старых Smart-UPS XL количество задают в настройках, а другие серии распознают интеллектуальные блоки автоматически. Это пример различия моделей; не используйте чужое число блоков или порядок настройки.

Истории о заклеенных отверстиях, переделанных зарядниках и ручном переключении самодельных батарейных цепей не становятся инструкциями из-за длительного опыта автора. Не переносите и его порог разряда: «8 В — нулевой заряд» не является универсальным правилом для 12-вольтовой батареи.

Что записывать, когда автономность сокращается

Уменьшение времени работы может сопровождать старение батареи, но сравнение бессмысленно без состава нагрузки: добавленный прибор тоже расходует резерв. Записывайте дату замены, точный комплект, условия эксплуатации и результаты предусмотренных руководством проверок.

На ресурс влияют температура, история разрядов и заряд. ИБП нуждается в предусмотренном охлаждении; вентиляционные отверстия не закрывают, рядом с источником тепла его не размещают. Общий срок из описания серии не является гарантией конкретного экземпляра.

Сообщения устройства, деформация корпуса, утечка или повреждённые соединения требуют обслуживания по руководству. Вздутие не устраняют повторной «тренировочной» зарядкой. Не вскрывайте ИБП и не касайтесь батарейных цепей ради заполнения формы: питание от батареи может сохраняться и после отключения сетевой вилки.

Подготовьте ведомость совместимости и нагрузки

Сохраните точные обозначения, источники сведений и список того, что пока неизвестно. Для нагрузки укажите, откуда взяты ватты: паспорт, измерение в известном режиме или показание ИБП. Показание для всей системы не стоит повторять в каждой строке отдельного прибора.

Если резерв связан с несколькими группами дома, сначала нужны их состав и места подключения. Перечень исходных данных для щитов разобран в разделе «Что должно быть известно перед сборкой». Он помогает описать проект, но не заменяет проверку совместимости ИБП.
