Инвертор формирует выходное напряжение. Для домашнего резерва отдельно проверяют допустимое применение станции, переключение источников и защиту. Разберём эти вопросы по заводским документам.
До выбора схемы нужны точная модель генератора, разрешённый изготовителем способ применения и схема существующего ввода. Затем определяют резервируемые линии, разделение источников и защитные меры. Надписи «инверторный» и «230 В» этих решений не заменяют.
Питание отдельных приборов от розеток переносной станции и питание линий дома через резервный ввод — разные задачи. Во втором случае требуется предусмотренное проектом переключение, исключающее одновременное соединение сети и генератора. Подавать питание в обычную домашнюю розетку для этого нельзя.
Ниже — разбор документов и исходных данных, а не собственный испытанный объект. БИГ 2000 используется как пример чтения характеристик и панели; обнаруженное противоречие его руководства не позволяет объявить подключение этой станции к дому разрешённым. Отдельный пример Honda показывает, зачем дополнительно проверять тип исполнения.
Что делает инвертор, а что остаётся задачей проекта
В инверторной конструкции переменный ток генераторной части выпрямляется, затем инвертор формирует переменное напряжение для нагрузки. Такая архитектура позволяет поддерживать частоту выхода независимо от оборотов двигателя в предусмотренном рабочем диапазоне. Из самого названия не следует наличие аккумулятора, как в источнике бесперебойного питания.
Инвертор не выбирает за проектировщика систему заземления, способ переключения ввода или защитный аппарат дома. Котлу, насосу и ИБП могут быть нужны разные условия питания. «Лампа горит» и «на выходе синусоида» не подтверждают выполнение всех требований конкретного потребителя.
Прочитайте паспорт именно своего исполнения
В архивном руководстве ELITECH БИГ 1000 / БИГ 2000 для БИГ 2000 приведены следующие сведения. Их нельзя переносить на БИГ 2000Р, БИГ 2000РМ или другую модель с похожим названием.
| Параметр | Что подтверждено | Граница вывода |
|---|---|---|
| Переменный выход | 230 В, 50 Гц, одна фаза — страница 5 | Это не документ о допустимой схеме домашнего ввода. |
| Мощность | Номинальная 1,6 кВт, максимальная 2 кВт — страница 5 | Максимум не становится постоянной мощностью. |
| Запуск | Ручной стартер — страницы 5 и 11 | Автозапуск от покупки АВР не появляется. |
| Защитное соединение | Клемма заземления показана на панели, её использование описано — страницы 7 и 12 | Пластиковый кожух не отменяет требований руководства. |
| Домашний ввод | На страницах 4 и 11 есть требования к подключению здания, но внизу страницы 11 — прямой запрет подключения к электросети дома | Нужно разъяснение изготовителя для точного исполнения. Самостоятельно выбирать удобную трактовку нельзя. |
| Рабочие выводы и N–PE | В прочитанном руководстве нет достаточной схемы, позволяющей согласовать эту связь для домашнего ввода | Перемычка и назначение нейтрали не выводятся из фотографии розеток. |
Подтверждены параметры выхода
230 В, 50 Гц и 1,6 кВт описывают паспортные параметры БИГ 2000. Они помогают сравнивать нагрузку, но не разрешают подключение этой модели к стационарным линиям дома и не определяют нейтраль.
Противоречие требует ответа изготовителя
В руководстве одновременно есть условия подключения здания и запрет подключения к домашней сети. До разъяснения это не подтверждённый вариант резервного ввода. Можно собрать исходные данные и список вопросов; превращать переносную станцию в одобренный источник дома по одному абзацу нельзя.
Неизвестную связь нельзя придумать
Если документация не устанавливает связь рабочих выводов с защитной цепью, её оставляют неустановленной. Назначение N, коммутацию проводников и защитные меры согласуют по данным источника и установки. Нельзя заменить недостающий документ типовой перемычкой в вилке.
Почему «2000» не означает 2 кВт постоянно
Для длительной работы руководство требует не превышать номинальную мощность. Даже когда сумма рабочих мощностей меньше неё, пуск насоса или компрессора нужно рассматривать отдельно: нужны пусковые данные прибора и допустимые режимы станции.
Единицы тоже имеют значение. В приведённом ниже документе Honda мощность записана в кВА, у БИГ 2000 в таблице — в кВт. Это разные величины: полная и активная мощность. Переписывать число из одной колонки в другую без данных о нагрузке нельзя.

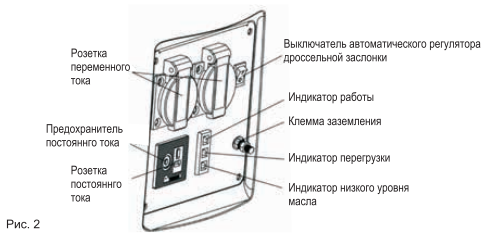

Различите силовой выход, постоянный ток и защитную клемму
- Две розетки переменного тока — выход для допустимой нагрузки.
- Нижняя розетка постоянного тока — другой выход. Это не ввод домашней сети.
- Клемма заземления — отдельный элемент защитного соединения, а не третий рабочий выход.
- Индикаторы сообщают о работе, перегрузке и низком уровне масла. Они не заменяют электрические проверки.
Если станцию допускают к резервному вводу, сам ввод, кабель и разъёмы выбирают как часть проекта: учитывают условия работы, электрические параметры и защиту от прикосновения. Кабель с двумя вилками не является решением: доступные штыри могут оказаться под напряжением, а ошибочная коммутация создаёт обратную подачу в сеть.

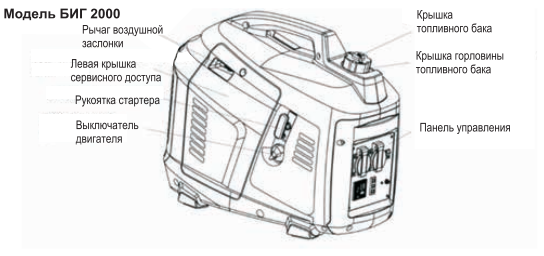

Ручной пуск и переключение — разные действия
У БИГ 2000 рукоятку стартера тянет человек. Переключающее устройство может выбирать между уже доступными источниками, если это предусмотрено системой, но само двигатель таким способом не запустит.
Если резерв нужен без присутствия людей, в задании отдельно указывают требования к запуску, остановке и контролю готовности. Для этого требуются предусмотренные изготовителем средства и совместимое управление. Переподключение внутренних проводов выключателя переносного генератора нельзя выдавать за универсальный способ получить эти функции.
Как разделяют основную сеть и резерв
Для рассматриваемого режима резервирования переход выполняют с разрывом питания: сначала отделяют прежний источник, затем подключают другой. Переключение может быть ручным или автоматическим. Проверяют именно исключение одновременного соединения источников; наличие двух отдельных аппаратов само по себе этого не гарантирует.
Выберите состояние. Схема объясняет функциональные связи в уже согласованной системе; она не означает, что БИГ 2000 разрешён для такого ввода.
Дом получает питание от сети
Сетевая ветвь соединена с выбранным выходом. Ветвь генератора не питает этот выход.
Оба источника отделены от выхода
Ни сеть, ни генератор сейчас не питают выбранные линии. Показан перерыв, а не непрерывное питание.
Выход получает резервное питание
Питает генераторная ветвь; основной ввод отделён. Состояние предполагает, что применимость источника и схема защиты заранее подтверждены.
Подготовка и ручной запуск станции занимают время. Если потребитель не допускает перерыва, задачу бесперебойного питания решают отдельно: например, согласованным ИБП на время паузы. Автоматическое переключение не создаёт энергию у ещё не работающего генератора.
Что заводская схема говорит о выходе — и чего не говорит
N — нейтральный проводник, PE — защитный. Их функции различаются. Наличие защитного контакта на розетке ещё не показывает, как рабочие выводы источника связаны с его корпусом или защитной цепью.
Для предметного сравнения возьмём официальный документ Honda 36Z44607: каталог относит его к EU22i с серийными номерами EAMT-2615976–EAMT-2701839, а таблица характеристик внутри обозначает модель EU22iT. На странице 55 типы W, B1, F и G указаны как 230 В, тип B — как 110 В; частота — 50 Гц. Поэтому одного торгового названия недостаточно.
В этом фрагменте ACOR означает розетку переменного выхода. По легенде документа Br — коричневый, W — белый, Y/G — сочетание жёлтого и зелёного. Это обозначения цветов в заводской схеме. Они не дают читателю права назначить один из рабочих выводов нейтралью дома или добавить связь N–PE.
Полная схема W-1 показывает отдельные блоки станции, включая инверторный. Его внутренние цепи нельзя восстанавливать предположениями по внешним соединениям. В разделе применения Honda предупреждает об обратной подаче в наружную сеть и требует согласовать подключение с квалифицированным электриком или сетевой организацией. Это условие не заменяет проект домашнего ввода.
| Вопрос проекта | Какое подтверждение нужно |
|---|---|
| Как устроен выход? | Заводская схема точного исполнения и условия защитного присоединения. Если связь рабочих выводов не установлена, требуется уточнение изготовителя. |
| Что переключается? | Проект ввода: какие проводники коммутируются и как предотвращается соединение двух источников. |
| Как работает защита? | Обоснование защитных мер и результатов проверки для сетевого и резервного питания. |
| Можно ли менять заводские соединения? | Прямое основание изготовителя и проектное решение; рисунок из чужого монтажа таким основанием не является. |
Изменение источника влияет на условия защиты. Поэтому одинакового напряжения и прежних аппаратов в щите недостаточно, чтобы объявить работу от генератора проверенной. Случайный заземлитель и перемычка в вилке не заменяют согласованную систему защитных мер.
Составьте перечень действительно нужных потребителей
Начните с задачи на время отключения. В исходном примере обсуждалось питание котла; его точная модель и электрические параметры не заданы. Подменять их тепловой мощностью котла или усреднёнными ваттами нельзя. Для своего объекта добавьте только те приборы, которые действительно нужно сохранить.
| Что записать | Зачем это нужно |
|---|---|
| Назначение и точная модель | Проверить требования именно прибора, а не общего слова «котёл» или «насос». |
| Электрическое потребление и источник данных | Разделить паспортный номинал, измеренный режим, Вт и ВА. |
| Пуск и одновременная работа | Учесть нагрузку при запуске и какие приборы работают вместе. |
| Приоритет и допустимый перерыв | Выделить обязательные линии, отложенные нагрузки и требования к ИБП. |
| Обозначение группы щита | Связать потребитель с проектом и исключить непредусмотренные нагрузки. |
Неизвестное значение оставляют неизвестным. Ведомость ниже не складывает неполные сведения в «безопасную мощность» и не назначает запас. Она сохраняет данные, на которых можно обосновать дальнейший расчёт.
Какие результаты получить перед использованием резерва
- Применимость источника. Точная модель, исполнение, руководство и разрешённый сценарий подключения; противоречия документов сняты.
- Проект ввода. Раздельные источники, проводники, кабель, разъёмы и защитные меры согласованы для конкретной установки.
- Проверка переключения. Документированы переход на резерв и возврат с предусмотренной нагрузкой, отсутствие одновременного питания от вводов.
- Проверка защиты. Переданы результаты предусмотренных проектом осмотров и электрических проверок для обоих режимов питания.
- Эксплуатация. Понятны пуск, остановка, действия при отказе и безопасное отключение перед обслуживанием.
Это перечень результатов, которые получают от исполнителя, а не предложение самостоятельно имитировать повреждение или работать под напряжением. Загоревшаяся лампа подтверждает наличие питания, но не заменяет проверку защитных мер.
Переносная бензиновая станция работает снаружи. Выхлоп содержит угарный газ: дом, гараж и частично закрытое помещение не подходят даже с открытой дверью. Размещение относительно проёмов, защита от осадков и свободное охлаждение должны соответствовать руководству конкретной станции.
Подготовьте данные для проекта резервного ввода
Сначала ответьте по документам об источнике, затем внесите потребителей. Для домашнего ввода понадобится связь с существующими группами и щитами; проверьте также вопрос о подключении генератора к домашней сети.
Объяснения и учебные схемы открыты здесь. Форма ниже сохраняет черновик только в этом браузере. Автоматическая передача этой ведомости в приложение пока не подключена. Для работы над щитом откройте конструктор; сведения из этой формы в него автоматически не переносятся.
Продолжите работу над щитом
Подготовьте сведения об источнике и резервируемых линиях в форме ниже. Для работы с проектом щита перейдите в приложение.
Короткие ответы
Можно ли обойтись без АВР?
Автоматическое переключение нужно не во всех сценариях. Может применяться предусмотренное проектом ручное устройство. Разделение сети и генератора требуется и в этом случае.
Почему котёл не работает, хотя освещение включилось?
Освещение не проверяет все требования котла. Нужны его точная модель, сообщение об ошибке, электрическая инструкция и схема источника. По одному этому признаку нельзя рекомендовать перемычку или переделку генератора.
Достаточно ли мощности с запасом?
Остаются пусковые условия, разрешённое применение источника, переключение, защита, размещение и допустимый перерыв. Большое число в паспорте эти вопросы не закрывает.
