Умный счётчик и ток в нейтрали: как разбираться с показаниями

Разберём, когда счётчик может учитывать энергию по нейтральному каналу, почему цифра тока не равна переплате и какие сведения нужны для проверки.

Может ли умный счётчик учитывать энергию по нейтрали

Да, у отдельных исполнений такая возможность есть. Но фраза «счётчик считает по нулю» смешивает три разных вещи: измерение тока в нейтрали, обнаружение небаланса и выбор канала, по которому учитывается энергия. Чтобы разобраться со своим прибором, нужны его полное обозначение, версия программного обеспечения и подтверждённые настройки.

Ниже — разбор однофазного счётчика с фазным и нейтральным измерительными каналами. Его нельзя автоматически переносить на любой интеллектуальный или трёхфазный прибор. Ток в амперах, накопленная энергия в кВт·ч и сумма квитанции в рублях — разные величины. Повышенный ток на одном экране сам по себе не доказывает завышенный расход, неисправность или чужое подключение.

Что означает ток в нейтрали и почему показания различаются

В простой однофазной цепи ток проходит через нагрузку и возвращается по нейтрали. Если весь обратный ток идёт тем же измеряемым путём, значения в фазном и нейтральном каналах близки. Само наличие тока в нейтрали нормально: это не самостоятельное потребление второго прибора.

Расхождение требует контекста. Часть тока может идти другим путём, например через изоляцию или фильтры оборудования к земле. Возможны ошибки подключения и неисправности цепи нагрузки. В разветвлённой сети специалисту также нужно установить реальные пути возврата тока и границы измеряемого участка. Эти объяснения — возможные направления проверки, а не диагноз по фотографии экрана.

Почему нейтральный канал иногда показывает больше, а не меньше? В условной цепи часть обратного тока собственной нагрузки может обойти измеряемый участок нейтрали. Возможна и другая картина: через этот участок проходит дополнительный ток из связанной части сети. Тогда соотношение токов меняется. Это объяснение возможных путей тока, а не утверждение о схеме вашего дома: без её проверки нельзя назвать источник дополнительного тока или приписать вам чужие киловатт-часы.

Сначала исключают несопоставимые наблюдения: токи записаны в разное время, нагрузка успела измениться, перепутаны единица или обозначение параметра. Затем выясняют, что именно сравнивает счётчик. Разность двух показаний действующего значения тока нельзя без проверки методики объявлять измеренным током утечки. Для переменного тока важны форма сигналов, условия измерения и способ их суммирования.

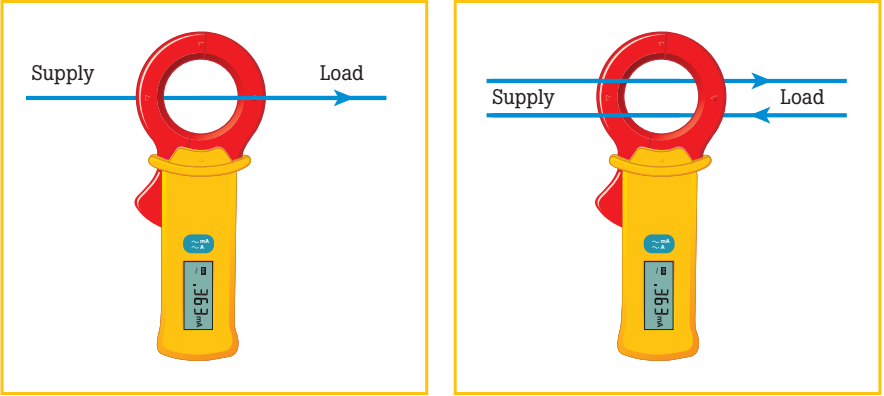

Рассмотреть принцип суммирования токов

Утечка не всегда означает пробой: вклад могут давать штатные фильтры электронной техники. Но по этому общему факту нельзя признавать безопасным конкретное расхождение. Причину и допустимость устанавливают измерениями с подходящими средствами и проверкой установки. Назначение проводников N, PE и PEN определяют по документации и фактической схеме, а не по одному цвету изоляции; менять их соединения ради эксперимента с учётом нельзя.

Датчик, событие и учёт энергии: пример CE208 R7

Рассмотрим руководство САНТ.411152.068-05 для CE208 R7 с версиями ВПО 9.X и 10.X. В структуре обозначения предусмотрены исполнения с одним и двумя датчиками тока; код «2» в позиции количества измерительных элементов означает датчики в цепях фазы и нейтрали. Это конкретная позиция маркировки, а не любая цифра 2 на корпусе.

Рассмотреть прибор CE208 R7

В пункте 7.5.2.1 руководство описывает учёт по каналу с большим током при включённом контроле баланса и превышении критического отношения токов. Рядом отдельно показана настройка «Учёт при небалансе» с вариантами учёта по фазному каналу и автоматического выбора при небалансе. При выключенном контроле баланса пункт 7.5.2.2 описывает учёт по фазному каналу. Поэтому для конкретного прибора нужно запросить весь набор действовавших настроек, включая условия фиксации события, а не угадывать режим по одному названию функции. Заводские снимки программы не доказывают настройки установленного экземпляра.

В этом же руководстве отдельно перечислены накопители энергии фазного и нейтрального каналов, тарифные накопители и общий накопитель. Это разные представления данных: нельзя складывать всё увиденное на экранах как независимые расходы. Какие регистры приняты для расчётов, уточняют у организации, ведущей расчёты.

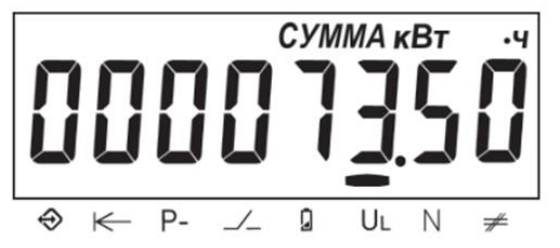

Рассмотреть маркер канала на дисплее

Текущий маркер полезен для записи наблюдения, но он не восстанавливает весь прошедший расчётный период. Для него могут потребоваться архивы, события и сведения об изменении конфигурации. Эта статья не предлагает вход в защищённые настройки или их изменение.

Как подтвердить функцию своего счётчика

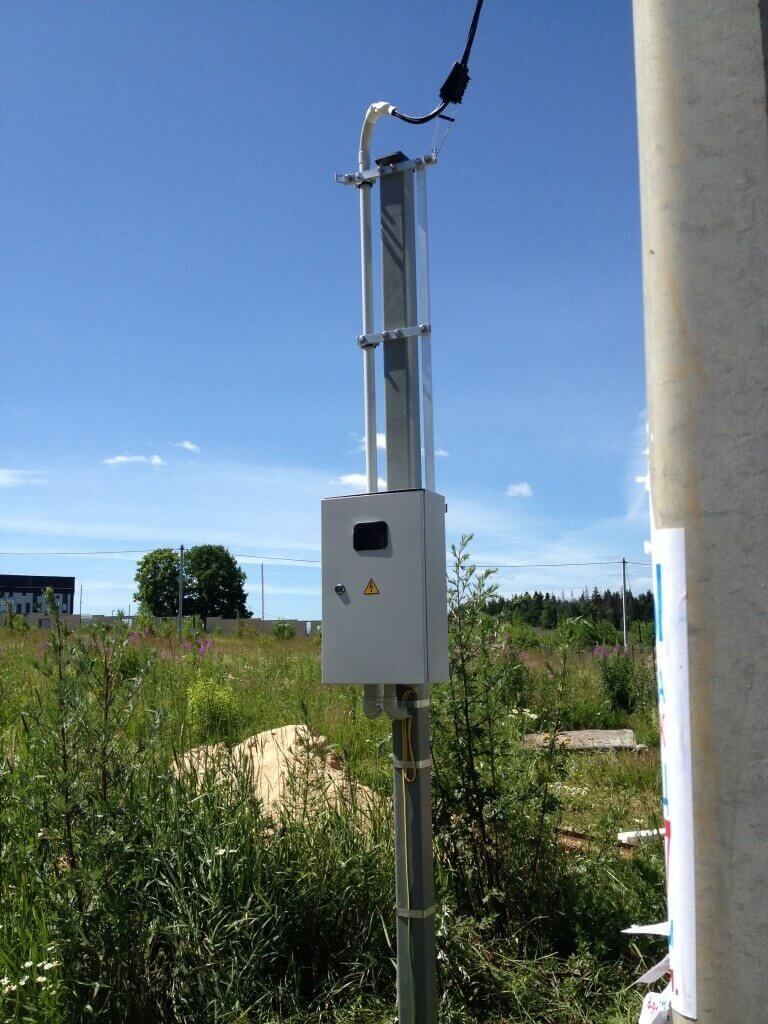

Начните с полного обозначения из паспорта или акта установки. Сверьте заводской номер с доступной маркировкой: данные выносного дисплея или личного кабинета должны относиться к нужному прибору. Если счётчик недоступен без подъёма на опору или вскрытия щита, запросите сведения у обслуживающей организации.

1. Модель и исполнение. Полное обозначение, номер, версия ВПО и источник этих сведений. Если версия неизвестна, так и запишите.
2. Документ изготовителя. Руководство именно для этого исполнения и версии; разделы о датчиках, накопителях, индикации и учёте при небалансе.
3. Документы установки. Дата допуска или замены, начальные показания, идентификация прибора и имеющаяся схема узла. Отсутствующую схему не восстанавливайте по фотографии.
4. Наблюдения. Время, обозначение параметра или регистра, единица, значение и ссылка на сохранённый снимок. Факт на экране отделяйте от предположения о его причине.
5. Ответ о конфигурации. Какие настройки действовали в интересующий период, менялись ли они и какими записями это подтверждено.

Если проблема касается тарифного расписания или времени, это отдельный вопрос: в материале о параметрах перепрограммирования счётчика разобрано, почему настройка часов, тарифов и способ расчёта не взаимозаменяемы.

Как сравнивать показания, не получая ложный вывод

Для энергии нужны начало и конец одного периода, один и тот же прибор и регистр в каждой паре. Записывайте вид энергии и единицу: активная потреблённая энергия, например, не равна реактивной. Примеры обозначений и ошибок есть в разборе регистров TOTAL, T1 и T2.

Учебный пример. В двух документированных рядах активной потреблённой энергии за одинаковый интервал получились следующие числа. Это вымышленные данные для объяснения арифметики, не результаты нашего испытания:

Разница между приращениями — 1 кВт·ч. Она ещё не устанавливает неисправность: нужно подтвердить одинаковые границы участка и периода, отсутствие дополнительных нагрузок между приборами, замены, сброса или переполнения регистра. Контрольный прибор не становится эталоном только потому, что установлен рядом. Класс точности не даёт универсального домашнего правила «разница до двух процентов допустима».

Сравнение токов 5 А и 6 А в один момент решает другую задачу. Из него нельзя получить энергию за месяц и нельзя заключить, что квитанция завышена на 20%. Для активной энергии существенно поведение мощности во времени; одного отношения токов недостаточно.

Что уже известно, а чего пока не хватает

Что спросить у обслуживающей организации

Адресата уточните по документам на узел учёта и расчётам: сведения о приборе и начислениях могут находиться у разных организаций. Просите зарегистрировать обращение и сохраняйте номер, дату и ответ. Это предметный запрос данных, а не требование отключить нейтральный канал.

Прошу уточнить для прибора [модель и номер] за период [границы]: какие регистры энергии использованы в расчёте; какое исполнение и версия ВПО установлены; какие настройки контроля баланса и учёта при небалансе действовали; были ли изменения конфигурации и события небаланса. Прилагаю записи с датами, единицами и обозначениями экранов. Прошу указать порядок документированной проверки выявленного расхождения.

В ответе важны данные именно вашего экземпляра и периода. Общее описание возможностей серии их не заменяет. Если документов недостаточно, результат разбора — перечень недостающих сведений. Ни новая перемычка, ни изменение заземления, ни самостоятельное перепрограммирование не являются способом доказать правильность учёта.

Соберите карточку узла учёта для своего проекта шкафа

Сохраните идентификацию прибора, подтверждённую конфигурацию и журнал наблюдений в одной заготовке. Каждая строка относится к своему экрану и времени; неизвестное можно оставить неизвестным. Поля не требуют открытия щита, номера лицевого счёта или точного адреса.

Будущий результат в приложении — карточка узла учёта с источниками, вопросами специалисту и привязкой к проекту шкафа. Персональное сопоставление данных и скачивание должны появиться там после входа. Сейчас автоматический перенос этой формы не подключён: сохраняется только локальный черновик в этом браузере, данные никуда не отправляются. Форма не проверяет электрическую схему, не вычисляет переплату и не подаёт обращение.
