Учимся отличать УЗО от дифференциального автомата – 4 внешних признака

  • Статья
  • Видео

Очень часто неопытные электрики и домашние мастера не знают, как определить, что стоит в щитке – УЗО или дифавтомат. В результате ошибочно можно думать, что электропроводка защищена от перегрузок и утечки тока, хотя на самом деле, от первой небезопасной ситуации защита не предусмотрена, т.к. в щитке стоит обычное устройство защитного отключения. В этой статье мы не только рассмотрим функциональное отличие между двумя этими аппаратами, но и расскажем, как отличить УЗО от дифавтомата визуально.

Различие по функциям

Вкратце расскажем, чем устройство защитного отключения отличается от дифференциального автоматического выключателя. Все достаточно просто:

  1. УЗО срабатывает только тогда, когда в цепи обнаруживается ток утечки.
  2. Дифавтомат включается в себя функции устройства защитного отключения + автоматического выключателя. Итого, дифференциальный автомат срабатывает не только во время утечки тока, но и при коротком замыкании, а также перегрузке сети.

Комбинированная защита

В этом основное функциональное отличие между двумя аппаратами. Узнать, что лучше поставить УЗО или дифавтомат, вы можете в нашей соответствующей статье. Сейчас мы расскажем, как по внешнему виду отличить их.

Визуальная разница

Сейчас на фото примерах мы будем наглядно показывать, как определить, что именно установлено в щитке. Всего мы расскажем о 4 явных признаках, которые вам нужно обязательно запомнить.

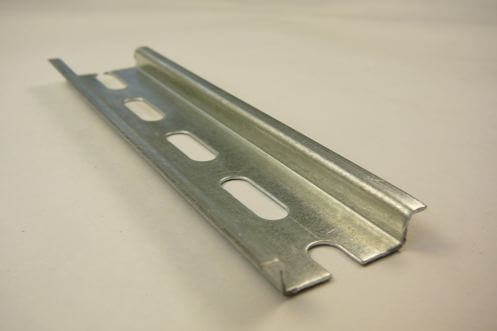

  1. Смотрите, что написано на корпусе. Если конечно вы купили дешевую китайскую продукцию, вряд ли на боковой стенке или спереди будет написано, что это такое. Однако все отечественные аппараты, и даже некоторые зарубежные изделия имеют на корпусе четкое обозначение – «выключатель дифференциальный» (он же УЗО) или «автоматический выключатель дифференциального тока» (он же диффавтомат). Этот способ неудобен тем, что для того, чтобы отличить изделия, которые установлены рядом друг с другом, придется снять их с DIN-рейки, иначе название будет закрыто.Конкретное название
  2. Еще раз обратите внимание на название. Да, маркировка тоже дает четко понятие о том, что установлено в щитке. Согласно написанному в п.1 полному названию устройств можно понять, что такое «ВД», а что такое «АВДТ». Недостаток этого способа определения – на зарубежных аппаратах может не быть отечественной аббревиатуры, как, к примеру, на продукции Legrand.Обозначение АВДТ
  3. Смотрим на характеристики. Как на УЗО, так и на дифференциальном автомате, технические характеристики обозначены в виде цифр и букв. Так вот, если вы увидите цифру, а после нее букву «А», к примеру, 16А или 25А, это значит, что в щитке установлено УЗО, на котором обозначен номинальный ток. Если же на корпусе обозначена буква, а потом цифра, к примеру, C16, значит это АВДТ. Буква «С» в этом случае обозначает тип время-токовой характеристики. Подробнее о технических характеристиках автоматических выключателей вы можете узнать в соответствующей статье. Вот по этой методике можно запросто отличить аппараты. На фото ниже еще раз дублируем это правило:Отличие в характеристиках
  4. Смотрим на схему. Ну и последний, так сказать, контрольный способ, позволяющий отличить УЗО и дифавтомат – посмотреть на схему. На схеме дифференциального автомата будут дополнительно обозначены тепловой и электромагнитный расцепитель, которые отсутствуют на схеме выключателя дифференциального. Это отличие тоже является весомым при определении устройства.Схема

Дополнительно рекомендуем посмотреть видео, на котором наглядно показывается, как по внешнему виду определить, что установлено в электрощите:

Основные различия

Вот мы и предоставили инструкцию для молодых электриков и домашних мастеров. Как вы видите, на самом деле ничего сложного нет, а различие между устройством защитного отключения и дифференциальным автоматом достаточно весомое. Надеемся, теперь вы знаете, как отличить УЗО от дифавтомата визуально!
