Технология укладки электрического теплого пола под плитку довольно трудоемкая, но все же под силу даже неопытному человеку. Чтобы читатели «Сам электрика» могли самостоятельно осуществить монтаж греющего кабеля (либо термомата), далее мы рассмотрим подробную инструкцию со схемой подключения и видеороликом!

Какому варианту отдать предпочтение?

Подогрев напольного покрытия от сети может быть представлен нагревательным кабелем либо термоматом. О преимуществах и недостатках каждого из видов электрического теплого пола мы подробно говорили в соответствующей статье. Сейчас еще раз вкратце поговорим о том, какой вариант лучше выбрать.

Электрический теплый пол из кабеля под плитку дешевле, но в то же время расчет его длины и сам монтаж более затрудненные. Его рекомендуется применять в том случае, если можно пожертвовать высотой потолка (т.к. стяжка будет толще).Нагревательный кабель

Что касается нагревательного мата, он имеет ряд преимуществ, т.к. по сути, является усовершенствованной версией проводника. Особенность конструкции в том, что тот же кабель уже размещен на специальной стекловолоконной сетке, которая позволяет выдерживать ровный шаг между витками.Электрический мат

К тому же удобство термомата в том, что для расчета материала необходимо всего лишь посчитать площадь комнаты и на основании данного параметра выбрать рулон подходящего размера.

Какому из вариантов отдать предпочтение, решать Вам, но мы все же советуем использовать укладку электрического мата, к тому же такой вариант имеет множество положительных отзывов в интернете.

Технология укладки

В данной статье мы рассмотрим укладку теплого электрического пола под плитку с использованием греющего кабеля, а также специального мата. Подготовительные работы будут аналогичными, отличие будет только в основном процессе.

Подготавливаем поверхность

Для начала необходимо удалить старое напольное покрытие и очистить поверхность от мусора. Если никаких дефектов нет, можно обойтись без стяжки (черновой). В том случае, если пол имеет неровности, необходимо изначально выровнять их раствором, толщиной от 3 до 7 см.

Подготовленная поверхность

Создание схемы

Перед расчетными работами необходимо составить схему подключения электрического теплого пола под плитку, на которой отметить шаг укладки проводов либо нагревательного мата.

Рекомендации по составлению схемы:

  • от стен необходимо отступить не менее 10 см;
  • в местах установки мебели без ножек, а также бытовой техники укладывать материал запрещается (теплоотдача будет затруднена, и весь теплый воздух будет возвращаться назад к проводнику, что вызовет его перегрев и выход из строя);
  • не обязательно укладывать материал прямолинейно, можно аккуратно подрезать сетку, чтобы согнуть дорожку в нужном направлении (такой вариант позволяет сократить расход электроэнергии, акцентируя подогрев только на необходимых участках).

Расчет материала

Если Вы решили сделать теплый пол под плитку своими руками в качестве основного отопления, необходимо осуществлять расчет с учетом, что на 1 м2 потребуется нагреватель, мощностью не менее 140-180 Вт. Для вспомогательной системы отопления можно использовать мощность, не более 140 Вт/м2 (можно и 80 Вт, все зависит от того, насколько качественного произведено утепление помещения).

Все что Вам нужно – посчитать площадь комнаты (длина*ширину) и отнять от данного значения площадь, занятую мебелью без ножек и бытовой техникой (т.к. под ними укладывать материал запрещено). В результате Вы получите полезную площадь обогрева. После этого на основании полученного результата определяется необходимая суммарная мощность нагревательного элемента и его длина. Погонная мощность одного метра нагревательного кабеля может варьироваться от 16 до 21 Вт/м.

К примеру, если площадь комнаты составляет 10 м2 и вы выбрали нагреватель мощностью 100 Вт/м2, тогда в результате получится общая требуемая мощность 1кВт. Выбираем кабель 20 Вт/м, длина которого должна быть 50 м (1000/20).

Термомат выбирается по такому же принципу, исходя из полезной площади и необходимой мощности. Дополнительно необходимо приобрести монтажную ленту, с помощью которой будет осуществляться крепление обогревателя к бетонной стяжке.

Проверка старой электропроводки

Как Вы понимаете, для комнаты площадью 25-30 м2 потребуется достаточно мощный электрический теплый пол под плитку, который окажет заметную нагрузку на электропроводку в доме. Вы должны осуществить расчет сечения кабеля по току и определить, подходит ли Ваша проводка для новой системы обогрева. Если окажется, что диаметр жил не соответствует, необходимо обязательно заменить электропроводку в доме на новую, более мощную. Также проверьте, чтобы автоматический выключатель и УЗО соответствовали новой нагрузке по току.

Теплоизоляция поверхности

Теперь переходим к монтажу и первое, что нужно сделать – качественно утеплить поверхность под укладку электрического теплого пола. От этого будет зависеть эффективность использования системы, а также ее экономичность. Лучшим утеплителем в данном случае считается пенофол – рулонный материал с самоклеющимся слоем и фольгированным покрытием. Все что Вам нужно – стык встык проклеить всю бетонную поверхность, после чего стыки заклеить фольгированным скотчем. Следует отметить, что пенофол должен на несколько сантиметров заходить на стены, для повышения теплоизоляции комнаты.

Если Вы хотите немного уменьшить высоту комнаты, то вместо пенофола можете положить другой утеплитель, к примеру, полипропилен либо пенополистирол.

По окончании робот рекомендуется по периметру стен проклеить сверху утеплителя демпферную ленту, предназначение которой – компенсировать расширение покрытия при нагревании. Также нужно поверх теплоизолирующего слоя положить металлическую сетку, которая предотвратит прямой контакт с нагревателем и позволит упростить процесс установки электрического теплого пола под плитку.Металлическая сетка

Установка датчика температуры

Чтобы осуществлять контроль и управление системой, необходимо установить специальный термостат и датчик температуры. Термостат представляет собой регулятор (механический либо электронный) с помощью которого можно выставлять оптимальный температурный режим, а также время включения/отключения системы. Его монтируют в стене, рядом с розетками.

Схема установки терморегулятора

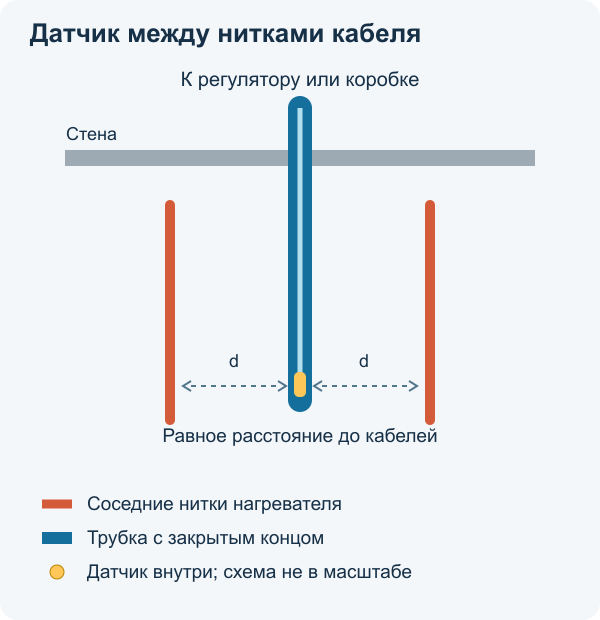

Что касается датчика температуры, его нужно устанавливать в самом полу. Для этого создается специальная штроба в стене от термостата, которая строго вертикально направляется к перекрытию. Дальше датчик помещается в гофрированную трубу и ведется к месту контроля температуры электрического теплого пола под плитку. Этим местом выступает середина между двумя витками кабеля, при этом никаких пересечений вблизи быть не должно. Гофра защищает датчик от повреждений, а также позволяет обеспечить доступ к нему в любое время (к примеру, когда он выйдет из строя). Тот конец гофры, который будет находиться в стяжке, для надежности рекомендуется залить герметиком, чтобы раствор не попал внутрь.Датчик температуры в гофре

Контрольная проверка обогревателя

Перед тем, как осуществить укладку кабеля (либо мата), необходимо замерить его сопротивление. Данная величина не должна отличаться от паспортных данных больше чем на 10%. Для этого нужно использовать специальный прибор – мультиметр (показан на фото ниже), которым также определяют где фаза, если отсутствует цветовая маркировка проводов. Если сопротивление соответствует номинальному, то можно осуществлять монтаж электрического теплого пола под плитку.Прозвонка системы мультиметром

Крепление кабеля (либо термомата)

Теперь, когда поверхность будет уже полностью подготовлена, необходимо закрепить нагревательный элемент. Если Вы используете кабель, осуществите крепление с помощью монтажной ленты, как это показано на фото:

Крепление нагревательного кабеля монтажной лентой

В данном случае также рекомендуется использовать пластиковые хомуты, которые сделают процесс крепления электрического теплого пола под плитку более простым и быстрым.

Крепление нагревательного кабеля пластиковыми хомутами

Расстояние между витками должно быть одинаковым по всей площади, иначе электрический нагрев пола будет неравномерным. Нагревательные маты укладывать легче, т.к. расстояние между витками выдержано по всей длине. Все что нужно – расстелить материал согласно схеме и правильно подключить к термостату.

Укладка нагревательного мата

Когда укладка электрического теплого пола под плитку будет завершена, нужно обязательно проверить правильность подключения, измерив сопротивление мультиметром. Получившееся значение должно совпадать с тем, которое Вы замерили перед укладкой.

Заливка стяжки

Для того чтобы сделать бетонный раствор Вам необходимо подготовить следующее соотношение материалов:

  • 4 части песка;
  • 1 часть цемента;
  • 5 частей щебня;
  • 0,6 части воды;
  • 1% от массы цемента специального пластификатора (придает раствор эластичности).

Следует отметить, что количество воды должно быть небольшим, иначе могут возникнуть трещины в стяжке. Что касается керамзита и перлита, их категорически запрещается добавлять в раствор, т.к. данные материалы нарушают теплообмен и являются одной из причин перегрева проводника.

Толщина пирога стяжки должна быть от 3 до 5 см. Выходить за пределы данных значений не рекомендуется. После заливки необходимо подождать до полного застывания раствора. Несмотря на то, что стяжка застынет через пару дней, ее полное высыхание произойдет только через 4 недели (а может и больше). До этого времени включать электрический теплый пол запрещается.

Также обращаем Ваше внимание на то, что стяжка требуется только в том случае, если используется нагревательный кабель. Термомат может сразу же после укладки служить основанием под клей для плитки.

Укладка клея

Укладка плитки

После того, как стяжка схватится (2-3 дня), можно не теряя времени переходить к отделке пола плиткой. Делать это рекомендуется только при наличии опыта, ведь нужно следить за тем, чтобы поверхность была строго горизонтальной. Плитка «садится» на специальный клей, после чего установка электрического теплого пола под плитку считается оконченной!Отделка поверхности

Вот и вся технология укладки своими руками. Рекомендуем Вам просмотреть видео, в котором Вы сможете увидеть некоторые нюансы мероприятия:

Видео инструкция по монтажу теплого электрического пола

Укладка греющего кабеля

Также читают:

Видео инструкция по монтажу теплого электрического пола

Укладка греющего кабеля

Опубликовано 12.10.2014 Обновлено 28.06.2021 Пользователем Александр (администратор)

(24 голосов)
Загрузка...
Обсудить на форуме

22 комментария

  • олег

    здравствуйте. подскажите пожалуйста. залита была стяжка черновая до того как надумали ложить эл. пол. в данном случае кабель.пенопласт положен под стяжку не положен. возможен ли вариант сейчас ложить пенопласт потом фольгу потом эл кабель а потом лить чистовую стяжку. иначе не выходит. выше порога дверной коробки получается. будет ложится керамич. плитка

    Ответить
    • Александр (администратор)

      «пенопласт положен под стяжку не положен» — немного непонятно, что Вы хотели сказать этим. Вообще можете делать, так как написали. Температура теплого пола не повредит пенопласт, особенно если поверх него проложена фольга. Чистовая стяжка также не повлияет на так называемый «пирог». Единственный вопрос — «зачем Вам вообще пенопласт?»

      Ответить
  • Сергей

    Подскажите пожалуйста. Стяжка залита на этапе строительства квартиры. Хочу сделать теплый пол в ванной (157×179) и туалете (158×177). Но отапливаться будет только 1м кв в туалете и 1 м кв в ванной, собственно перед ванной и перед унитазом, в соответствующих комнатах. Думалось ложить кабель через стену в обе комнаты, на один терморегулятор. Везде плитка на полу. Но оказалось, что кабель только под стяжку. Что делать? Заливать стяжку сверху? Нельзя под плиточный клей кабель?

    Ответить
    • Александр (администратор)

      Добрый вечер!Конечно можно, существует специальный тонкий греющий кабель под плиточный клей. Вот его и рекомендую использовать.

      Ответить
  • Юрий

    Добрый день! Подскажите пожалуйста как делать: имеется стяжка черновая, от неё до уровня пола 5 см. Предполагаю положить пеноплекс -2 см, далее пенофол + теплый мат -1,5 см и далее плитку на клей тоже 1,5 см. Возможно ли так? Или как-то по другому? главное выдержать размер всего пирога 5 см.

    Ответить
    • Александр

      1см экструдированого пенопласта
      Сетка теплый пол сетка, стяжка 3см армированная фиброй, плитка на клей
      Фольга не нужна толку нет на одном клею держаться не будет, и стяжка 3см без сетки и фибры тоже не выдержыт.
      Вариант только для небольшой комнаты ванна, туалет, для большой комнаты стяжка должна быть 5см и утеплитель желательно толще

      Ответить
  • Александр (администратор)

    Здравствуйте! Все верно!

    Ответить
  • Михаил

    Добрый день! Подскажите, как положить теплый пол в ванную комнату? Какой пол и в каком порядке? Основание влагостойкий ГВЛ. Спасибо.

    Ответить
    • Александр (администратор)

      Доброго времени суток, Михаил! Можете сделать теплый пол под плитку, используя греющий кабель либо термоматы. Инструкция по укладке нагревательных элементов в ванной комнате предоставлена здесь — http://samelectrik.ru/texnologiya-ukladki-teplogo-pola-pod-plitku-10-shagov-k-uspexu.html Что касается основания из ГВЛ, в случае с термоматами рекомендуется просто поместить маты на клей, как обычно. Для греющего кабеля лучше сделать специальные канавки.

      Ответить
  • Олег

    А вопрос. Для теплицы дорожка по центру и 2 боковых стенки. под камень плитняк какой кабель лучше пойдет. И в последствии не стукнет ли током.

    Ответить
    • Александр (администратор)

      Не стукнет если все сделать правильно. Покупайте греющий кабель, предназначенный для улицы. К примеру, резистивный кабель DVT-20 или саморегулирующиеся DVU 33.

      Ответить
  • Егор

    Добрый день! Подскажите, пожалуйста, перед укладкой нагревательных матов также необходимо уложить пенофол? И нужно ли перед этим загрунтовать бетонную стяжку? (Пол в ванной в частном доме под плитку). Спасибо!

    Ответить
  • Руслан

    Здравствуйте. В прихожей хочу установить теплый пол, эл. проводка в квартире разведена по полу и в том месте где будет теплый пол проходит самое большое кол-во проводов. Как сделать правильно ?
    P.S. по верх проводов уже залита стяжка. Спасибо!

    Ответить
    • Александр (администратор)

      Тут два варианта:
      1. Отказаться от теплого пола.
      2. Разделить на секции и не ближе чем 15 см от канала с проводами монтировать теплый пол.

      Ответить
      • Анатолий

        Хочу теплый пол в ванной комнате, полы деревянные, с верху залью толстой фанерой, расскажи пожалуйсто последовательность укладки вместе с утеплением и гидроизоляцией, чтобы получился минимальный слой «пирога». Спасибо

        Ответить
  • Андрей

    Скажите пожалуйста что за металическая сетка должна укладываться под нагревательный кабель!? Не совсем понял.

    Ответить
  • Сергей

    Подскажите пожалуйста в загородном доме хочу уложить тёплый пол кабелем. Подготовительный «пирог» полов по грунту состоит на грунт выложено 15см прессованного пгс гидроизоляция (полителен 2мм) 5-7см опять пгс (не прессовали) далее через 5- 7см начинается в 4-ри «этажа армировка 32-й арматурой (ячейка примерно 15-20см ) общая толщина бетона 30см с внутренней армировкой примерно 12-13см (грунтовые воды близко временами менее 2-х метров) Так вот вопрос, можно ли сразу на бетонную стяжку уложить кабель и приклеить плитку. Если да то какие условия. Если нет что добавить???

    Ответить
  • Жибек

    какая должна быть температура пола электрического, если положить наверх кафель?

    Ответить
    • Анатолий

      Есть специальный плиточный клей, который выдерживает нужную температуру

      Ответить
  • Максим

    Здравствуйте!!! Очень нужен ваш совет! Подскажите пожалуйста имеется цементно песчаная стяжка во всей квартире, уровень в 0, уже после того как сделали стяжку решились на электрический теплый пол. Финишное покрытие плитка. Что лучше положить маты? или кабель? на еще одну стяжку не готов тк пол во всей квартире на одном уровне. а теплый пол планируем кухня-ванна. как уложить маты или кабель без еще одной стяжки? Заранее спасибо.

    Ответить
  • Богдан

    Скажите пожалуйста можно ли на нагревающийся кабель не мат,ложить сразу плитку???

    Ответить
  • Михаил

    Почему везде пишут о правильном выборе мощности ? Не лучше ли сразу положить самый мощный и регулировать как хочешь?

    Ответить
