Что такое пакетник
Пакетный выключатель – это коммутационный прибор, используемый в сетях постоянного и переменного тока и коммутации цепей с током до 100А с напряжением 220В и до 60А с напряжением до 380В. Чтобы вам включить или выключить этот прибор – нужно повернуть рукоять. Устанавливались в электрощитах старого образца.
Пакетные выключатели бывают разных типов с разным количеством групп контактов и положений переключателя, что вы можете видеть на рисунке ниже. Это значит, что с помощью пакетника можно не только включать и выключать питание в цепи, но и переключать, выбирая нужную цепь или группу цепей. Таким образом часто организовываются переключатели режимов управления электроприводом – местное или дистанционное и другие функции.
Соответственно в зависимости от числа групп контактов пакетный выключатель может быть однофазный или трёхфазный, хотя присвоение таких названий в корне неверно, здесь лучше подходит классификация по числу полюсов.
В быту пакетники встречаются и по сей день в подъездных электрощитах многоквартирных домов. С их помощью отключается питание с вводного кабеля на квартиру. Переключение цепей происходит вручную.
Часто возникает вопрос о том, как включить пакетник. Это достаточно просто, осмотрите устройство, на лицевой панели за рукоятью выбиты назначения положений: I – включено, O – отключено. Поверните рукоять на 90 градусов так, чтобы она стояла вдоль меток «I» и вы его включите.
На схемах обозначения по ГОСТ 2.755-87 может выполняться как обычный разъединитель с соответствующим количеством полюсов, связанных механически.
Также допускается составление обозначений согласно конструкции.
Типовая схема подключения:
Что такое автомат
Автоматический выключатель – это тоже коммутационный прибор, но уже предназначенный для коммутации электрических цепей и их защиты. В нём есть два расцепителя – тепловой и электромагнитный. Тепловой отключает нагрузку при незначительных перегрузках, а электромагнитный – при коротких замыканиях на линии или подключенном оборудовании. Таким образом уменьшается риск возгорания и порчи кабельных линий.
В настоящее время на вводе в дома и квартиры устанавливаются именно автоматические выключатели. Они также бывают с различным числом полюсов.

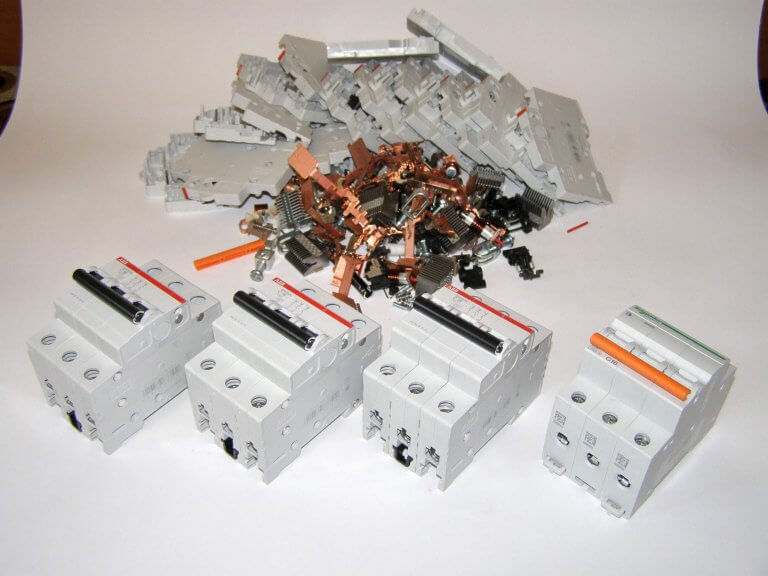

Если в автомат подключается три фазы и три провода соответственно – тогда говорят, что он трёхполюсный. А если на аппарате всего две клеммы для подключения проводников, то он однофазный или однополюсный.
В зависимости от конструкции и параметров расцепителей различают времятоковые характеристики – величина при которой произойдет автоматическое отключение защищаемой цепи. Обозначается буквами латинского алфавита. Например, маркировка C16 – значит, что это автоматический выключатель с номинальным током в 16А с времятоковой характеристикой C, что является основным отличием приборов с разным номинальным током.
Его изображение на схеме приведено ниже.
Типовую схему подключения приборов с разным количеством полюсов вы можете видеть на следующей схеме электрощита:
Итоги – в чем разница
Вместо заключения давайте подведем итоги и перечислим в чем разница между пакетником и автоматом. Для этого мы сделали сравнительную таблицу.
Параметр | Пакетный выключатель | Автомат |
Коммутация нагрузки | Да | Да |
Тип управления | Ручное | Включение и отключение ручное, автоматически только отключение |
Защита цепей | Нет | Да, от перегрузки и токов КЗ |
Монтаж | Винтами к стенкам электрощита или к рейке | На DIN-рейку, на любую поверхность, в зависимости от исполнения |
Возможность реализации схем переключения | Да | Нет |
Итак, основное отличие этих приборов в том, что автомат защищает цепи и может отключаться сам, а пакетник – это простой выключатель, которым вы по требованию включаете или выключаете что-либо, подобно выключателю света или рубильнику.
Разницей также является и исполнение этих приборов. Пакетники всегда включаются поворотом ручки, корпус их обычно круглого сечения или многогранного, а автоматические выключатели, используемые в быте чаще всего модульные для установки в щит на DIN-рейку, включаются флажком или кнопками (старого образца, производства СССР).
Поэтому нельзя сказать, что лучше, ведь это совершенно разные коммутационные приборы. Чтобы вы знали, как правильно называть тот или иной прибор – запомните приведенные в статье фотографии и основные особенности этих коммутационных аппаратов.
