Какое отклонение напряжения в сети считается предельно допустимым

Несоответствие параметров электрической сети требуемым параметрам качества электроэнергии, установленных ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения», негативно влияет на работу электрооборудования. В быту чаще всего это отражается на сроке службы лампочек (быстрее перегорают), а также работе бытовой техники, в частности, холодильников, телевизоров, микроволновых печей. В этой статье мы рассмотрим допустимое и предельное отклонение напряжения в сети по ГОСТ, а также причины возникновения такой проблемы.

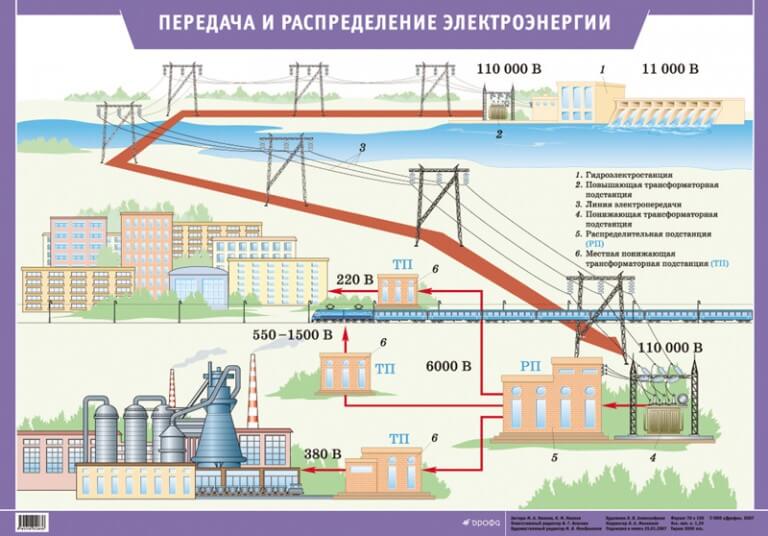

Нормы в соответствии с ГОСТом

Итак, руководствоваться мы будем, ГОСТ 32144-2013, согласно которому предельное отклонение (как положительное, так и отрицательное) в России не должно превышать отметку в 10% от номинального. Итого получаем такие значения:

  • для сети 230в – от 207 до 253 Вольта;
  • для сети 400в – от 360 до 440 Вольт.

График

Что касается допустимого отклонения напряжения у потребителей, в ГОСТе указано, что данную величину в точках общего подключения устанавливает непосредственно сетевая организация, которая в свою очередь должна удовлетворять нормы, указанные в настоящих стандартах.

Помимо этого хотелось бы отметить, что при нормальном режиме работы сети допустимое отклонение напряжения на зажимах электрических двигателей находится в диапазоне от -5 до +10%, а других аппаратов не больше, чем 5%. В то же время после возникновения аварийного режима допускается понизить нагрузку не больше, чем на 5%.

Кстати, хотелось бы дополнительно отметить, что на источнике питания в электросетях 0,4 кВ согласно нормам отклонение не должно превышать отметку в 5%, собственно, как и у самих потребителей. Итого, 5% на источнике + 5% у потребителей, имеем 10% предельно допустимого.

Немаловажно знать о причинах возникновения отклонения напряжений. Так вот основной причиной считается сезонное или суточное изменение электрической нагрузки самих потребителей. К примеру, в зимнее время все резко включают обогреватели, в результате чего параметры электросети заметно падают. О том, что делать, если низкое напряжение в сети, мы рассказывали в соответствующей статье!

Негативное влияние отклонения параметров

Чтобы вы понимали всю опасность отклонения напряжения в сети, предоставляем к прочтению следующие факты:

  1. Когда значение понижается ниже нормы, значительно снижается срок службы используемого электрооборудования и в то же время повышается вероятность возникновения аварии. Помимо этого, в технологических установках увеличивается длительность самого производственного процесса, что влечет за собой увеличение показателей себестоимости продукции.
  2. В бытовой сети, как мы уже говорили, отклонения напряжения сокращает срок службы лампочек. При повышении напряжения на 10% срок эксплуатации обычных лампочек сокращается в 4 раза. В свою очередь энергосберегающие лампы при снижении напряжения на 10% начинают мерцать, что также негативно влияет на продолжительность их работы. Об остальных причинах мерцания люминесцентных ламп вы можете узнать из нашей статьи.
  3. Что касается электрических приводов, то из-за снижения напряжения увеличивается потребляемый двигателем тока. В свою очередь это уменьшает срок службы двигателя. Если же напряжение будет даже на незначительных казалось бы 1% выше нормы, реактивная мощность, которую потребляет электродвигатель, может увеличиться до 7%.

Перегорания лампы накаливания

Подведя итог, хотелось бы отметить, что существует несколько современных способов решения проблемы: снижение потерь напряжения в электрической сети, о чем мы писали в соответствующей статье, а также регулирование нагрузки на отходящих линиях и шинах подстанций.

Вот мы и рассмотрели нормы отклонения напряжение в сети по ГОСТ. Теперь вы знаете, насколько низкого или же высокого значения может достигать этот параметр в трехфазной и однофазной сети переменного тока!

Рекомендуем также прочитать:

(19 голосов)
Загрузка...
Обсудить на форуме

7 комментариев

  • Юрий

    Добрый день.
    В ГОСТ 32144-2013 пункт 4.2.2. четко сказано, что:
    В электрических сетях низкого напряжения стандартное номинальное напряжение электропита­
    ния Unom равно 220 В (между фазным и нейтральным проводниками для однофазных и четырехпровод­
    ных трехфазных систем) и 380 В (между фазными проводниками для трех- и четырехпроводных трех­
    фазных систем).

    Почему вы указываете — 230 В и 400 В? Откуда взято значение нормально допустимого отклонения напряжения — 5% в госте об этом не упоминается. Вот в госте 13109-87 было указано.

    Ответить
    • ОблЭнерго

      напряжения 400/230 В ± 10% официально гармонизированы со стандартами ЕС. Таким образом нормальное напряжение в сети наших домов и квартир должно быть в пределах от 198 до 253 вольт.

      Ответить
    • Алексей Бартош
      Ответить
      • Юрий

        Я все понимаю, но вы же ссылаетесь на данный ГОСТ 32144-2013 и утверждаете, что в данном госте написано:
        «Итак, руководствоваться мы будем, ГОСТ 32144-2013, согласно которому предельное отклонение (как положительное, так и отрицательное) в России не должно превышать отметку в 10% от номинального. Итого получаем такие значения:
        для сети 230в – от 207 до 253 Вольта;
        для сети 400в – от 360 до 440 Вольт.»

        В Госте же написано пункт 4.2.2:

        В электрических сетях низкого напряжения стандартное номинальное напряжение электропитания Unom равно 220 В (между фазным и нейтральным проводниками для однофазных и четырехпроводных трехфазных систем) и 380 В (между фазными проводниками для трех- и четырехпроводных трехфазных систем).

        В электрических сетях среднего и высокого напряжений вместо значения номинального напряжения электропитания принимают согласованное напряжение электропитания Uc.
        Для указанных выше показателей КЭ установлены следующие нормы: положительные и отрицательные отклонения напряжения в точке передачи электрической энергии не должны превышать 10 % номинального или согласованного значения напряжения в течение 100 % времени интервала в одну неделю.
        Примечание — Установленные нормы медленных изменений напряжения электропитания относятся
        к 1008 интервалам времени измерений по 10 минут каждый.
        Допустимые значения положительного и отрицательного отклонений напряжения в точках общего
        присоединения должны быть установлены сетевой организацией с учетом необходимости выполнения
        норм настоящего стандарта в точках передачи электрической энергии.
        В электрической сети потребителя должны быть обеспечены условия, при которых отклонения напряжения питания на зажимах электроприемников не превышают установленных для них допустимых значений при выполнении требований настоящего стандарта к КЭ в точке передачи электрической энергии.
        При оценке соответствия электрической энергии нормам КЭ, относящимся к медленным изменениям напряжения, установленным в настоящем стандарте, должны быть проведены измерения
        по ГОСТ 30804.4.30, подраздел 5.12, класс А, при этом маркированные данные не учитываются.
        Как по мне вы вводите в заблуждение читателей, а то что в ГОСТ 29322-2014 дана другая трактовка вы ничего не упоминали.

        P.S. Любят же у нас написать нормативные документы, которые противоречат друг-другу…

        Ответить
        • Алексей Бартош

          Прочтите внимательнее то что вы цитируете «ГОСТ 32144-2013 …в России не должно превышать отметку в 10% от номинального. (ТОЧКА)»

          В этом госте такое указано отклонение? Указано, вы сами процитировали это место.

          В тексте идёт речь о номинале напряжения вообще? Не идёт.
          Здесь указан номинал как что-то известное, а не рассуждение о том что правильно 380 или 400.

          Если говорить про госты, ГОСТ 29322-2014 — он называется «Напряжения стандартные», тогда как ГОСТ 32144-2013 называется «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения» — здесь что-то сказано о нормах напряжения?

          В чем Я ввожу в заблуждение читателей? С чего Вы взяли, что Я вообще автор этой статьи? К чему вы такую цитату сюда привели? Чего вы хотите добиться своим комментарием? И почему никак не прокомментировали то что вам ответил комментатор по имени «ОблЭнерго»?

          Ответить
  • Александр

    У участников дискуссии я усмотрел преимущественно академический интерес к проблеме, какой действует стандарт величины напряжения в бытовой электрической сети России. Нестыковки по ГОСТам очевидны, гармонизации с Евросоюзом за 17 лет никак не получается. Хочу поинтересоваться мнением всех уважаемых (без кавычек) знатоков относительно весьма приземленной, но принципиальной проблемы. Справедливо указывалось, что в ЕС практически все перешли на стандарт фазового напряжения 230В. Под него и выпускают бытовую технику, которая расширяющимся потоком поступает на наш рынок (пусть даже азиатской сборки). Довольно часто такая техника и оборудование рассчитаны на пределы изменения напряжений меньше наших, т.е. наши «плюс-минус» 10 процентов от номинала — это предел штатной работы их систем. Другими словами при напряжении выше допустимого по ГОСТу 32144-2013 198 В, но ниже 207 В система просто не станет работать. Но если прибор получил сертификат Росстандарта на применение в нашей стране, кто должен раскошелиться — энергосбытовая организация (они, кстати, до конца июня с.г. могут продавать потребителям несертифицированную электроэнергию), чтобы обеспечить 230 В фазового напряжения у потребителя, или потребитель должен за свой счет покупать фактически повышающий стабилизатор напряжения и платить такую наценку за каждый импортный прибор или разом за все (для стандартного договора 0,4 кВ -15 кВт такое устройство обойдется сейчас не дешевле 150 тыс. р.)? Простите за прозу перевожу Вашу академическую дискуссию в меркантильное русло…

    Ответить
  • николай

    Множеству профессионального оборудования производителем гарантирована нормальная работа при напряжении не превышающем 240В. Как же они могут быть сертифицированы для страны где 253В — в пределах так называемой нормы?

    Ответить
