Электроэнергия характеризуется тремя главными параметрами, среди которых частота, напряжение, а также форма его кривой. Частота относится к характеристике баланса активной мощности. Напряжение в энергосистемах является характеристикой баланса реактивной мощности. При этом, каждый отдельный элемент энергетической системы оказывает влияние на общее создаваемое электромагнитное поле, что, безусловно, отражается на качестве энергии, поставляемой потребителям. В этой статье мы рассмотрим, какие бывают показатели качества электроэнергии, их нормирование и методы контроля, а также измерения.

Рассмотрение основных показателей

Качество электроэнергии определяют соответствием параметров электрической сети, установленным значениям определенных показателей. Все параметры электрической энергии большую часть времени в сутках (95%) должны соответствовать нормальным установленным значениям и не превышать данный предел.

ГОСТ 32144-2013 разделяет показатели и нормы качества на два категории: основные и дополнительные. Основные определяют свойства электроэнергии. В данную подгруппу входит 9 характеристик напряжения и 1 характеристика частоты. Рассмотрим ряд основных показателей более подробно.

Отклонение напряжения. Оказывает наибольшее влияние на работу потребителей. Нагрузки, уровни напряжения и другие параметры способны изменяться во времени. Исходя из этого, значение падения напряжения также является переменным. При этом, значительное снижение напряжения на промышленных предприятиях оказывает негативное воздействие на общую производительность труда, отрицательно сказывается на зрении рабочего персонала. Также, снижение напряжения оказывает влияние на продолжительность большинства технологических процессов в электротермической и электролизной установках. Помимо этого, несоответствие уровня напряжения необходимым значениям приводит к потере напряжения и мощности.

Отклонение параметров электросети

В сетях до 1 кВ допустимое отклонение напряжения ±5 %, максимальное ±10 %. В сетях 6-20 кВ принята величина максимального отклонения ±10 %.

Размах изменения напряжения. Этот параметр качества электроэнергии представляет собой разницу между амплитудным или действующим значением перед и после его изменения. Частота повторения данных изменений может быть от 2 раз/мин. до 1 раза/ч. Столь резкие изменения в трехфазной сети могут быть вызваны, к примеру, работой дуговой сталеплавильной печи либо сварочного аппарата. Нормирование колебаний напряжения основывается на необходимости защиты зрения людей. Для каждого вида ламп устанавливается свое отдельное значение размаха. Чтобы обеспечить соблюдение данного показателя качества рекомендуется применять отдельное питание для электроприемников сети освещения и силовых нагрузок.

Доза колебаний напряжения, которая является аналогом предыдущего показателя качества электрической энергии, они взаимозаменяемы. Нормирование дозы колебаний в электросетях проводится только при наличии в них определенных приборов.

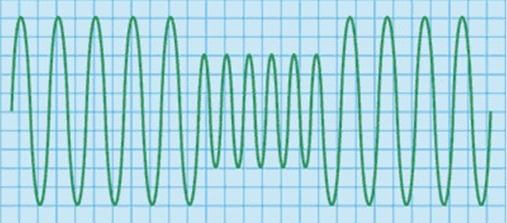

Длительность провала напряжения. Провалом является резкое уменьшение напряжения, после чего оно обратно восстанавливается до своей изначальной, либо приближенной величины спустя определенный временной промежуток. Длительность провала отражает время от начального момента провала до момента его восстановления. Продолжительность провала может быть как в один период, так и в десятки секунд. Согласно ГОСТ этот параметр может достигать 30 секунд в сетях до 20 000 Вольт.

Импульсное напряжение схоже по описанию провалу, однако его продолжительность иная, и составляет от нескольких микросекунд до десяти миллисекунд. Допустимые значения данного показателя качества электроэнергии стандартом не нормируется.

Характеристиками напряжения также являются четыре коэффициента: гармонической составляющей, несинусоидальности кривой, нулевой и обратной последовательности.

Характеристикой частоты выступает отклонение. Наибольшее отклонение частоты возникает, если нагрузки изменяются медленным темпом, а резерв мощности невелик. Нормальная допустимая величина отклонения ± 0,2 Герц, максимальная ± 0,4 Герц. В послеаварийных режимах допустим интервал отклонения от + 0,5 до — 1 Герц (не более девяноста часов в году).

Дополнительные показатели качества электроэнергии являются формой записи основных. Сюда входят 3 следующих коэффициента, характеризующих напряжение: амплитудной модуляции, а также небаланса фазных и междуфазных напряжений.

Методы измерения

Существует три основных вида приборов, с помощью которых можно осуществить замеры показателей:

  • измеряющие — представляют собой токоизмерительные клещи, имеющие блок индикации; определяют только номинальные значения параметров, применяются для ежедневного контроля;
  • анализирующие — помимо определения номинальных параметров способны проводить анализ фазного дисбаланса, потерь, способны оценивать энергетические потери; применяют для осуществления разовых замеров;
  • регистрирующие — являются стационарными приборами, выполняют те же функции, что и анализирующие приборы, но за продолжительное время; они позволяют строить любые необходимые графики.

Для обеспечения надежности функционирования энергосистем необходимо соответствие показателей качества электроэнергии определенным требованиям. Для этого производится их нормирование. Чтобы своевременно отслеживать соответствие параметров нормативным значениям необходимо осуществление контроля. Контроль качества проводит рабочий персонал энергетических предприятий.

Продолжительность замера каждого показателя составляет не менее двадцати четырех часов, при этом, периодичность контроля установлена международным государственным стандартом и составляет 1 раз в два года, кроме отклонения напряжения (2 раза в год).

Более подробно данный вопрос рассмотрен на видео:

Вот мы и рассмотрели основные показатели качества электроэнергии, их нормирование и методы измерения. Надеемся, предоставленная информация была для вас интересной и познавательной!
