Ремонт люстры с пультом: как разделить неисправности ламп, питания и контроллера

Сначала отделите симптом от неисправного узла

Ремонт люстры с пультом начинают с трёх вопросов: есть ли предусмотренное питание, исправны ли источники света и получает ли нужная группа команду. Если люстра не горит, это ещё не доказывает поломку контроллера. Если работает лишь часть света, неисправность может находиться как в управлении, так и в питающем модуле, соединении или самих лампах.

Эта статья помогает описать отказ, разобраться в узлах и подготовить проверку. Универсальной распиновки неизвестной люстры здесь нет. Приведённые фотографии и документы — материал для разбора; мы не испытывали показанные изделия и не выдаём чужую фотографию за собственный ремонт.

Контроллер, источник питания и лампы выполняют разные задачи

Контроллер принимает команды и управляет каналами. Источник питания формирует нужный электрический режим нагрузки: например, поддерживает напряжение или ток. Лампы либо LED-модуль создают свет. Эти функции бывают разделены по корпусам или объединены на плате.

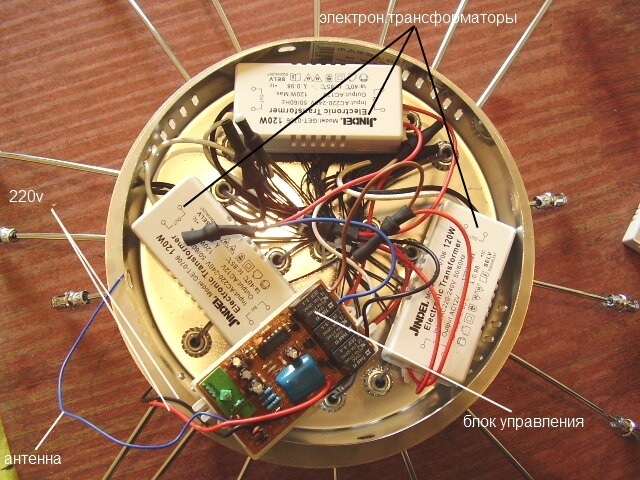

Увеличить общий вид люстры

Рассмотреть плату управления

В конструкции с галогенными лампами встречается электронный трансформатор; для светодиодов может применяться драйвер постоянного тока. Слов «блок на 40 Вт» недостаточно: различаются род тока, выходные параметры и требования к нагрузке. Фото нужно для опознания, а решение о проверке и замене — по документации точного исполнения.

Сменная лампа и встроенная LED-плата проверяются по-разному

Если инструкция допускает замену лампы пользователем, после отключения питания и остывания проверяют её обозначение и состояние. Трещины или видимый обрыв нити — полезный признак, но обычный внешний вид не доказывает исправность. Для проверки подходит заведомо исправная лампа того же допустимого типа, напряжения и цоколя, в пределах ограничений светильника. Неисправный или оплавленный патрон требует отдельной оценки.

Если совместимая лампа работает в том же патроне, а прежняя — нет, это основание исследовать прежнюю лампу. Если замена тоже не светится, остаются патрон, соединения, питание и управление этого участка. Такой результат не указывает автоматически на пульт.

Встроенный LED-модуль может иметь несколько последовательных участков и каналов. Режим прозвонки мультиметра не является универсальной проверкой всей платы: результат зависит от схемы и возможностей прибора. Неизвестную матрицу не подключают к случайному блоку «для проверки». Нужны параметры модуля и штатного драйвера.

Если проблема началась после замены ламп или установки диммера, запишите точные модели обоих устройств. Надпись LED не означает совместимость с любым регулированием яркости. Возврат к прежнему поведению после замены — наблюдение, которое помогает сузить поиск, но не заменяет проверку допустимой нагрузки.

Свет есть, а пульт не управляет им: проверьте команду и группу

Начните с батареек нужного типа и полярности. Затем проверьте выбранную группу, режим и совместимость пульта по инструкции светильника. Индикатор, загорающийся при нажатии, показывает реакцию пульта, но ещё не доказывает приём команды.

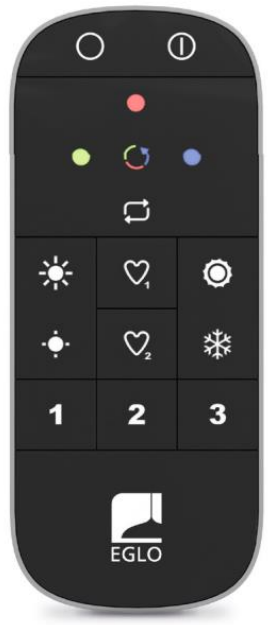

Увеличить пульт EGLO connect.z

В connect.z одна лампа может входить в несколько групп. В инструкции приведён пример: A назначена группе 1, B — группе 2, обе — группе 3. Это полезно отличать от физических каналов внутри люстры.

Привязку и сброс выполняют только по инструкции своей модели: комбинации кнопок и условия различаются. Не применяйте случайную последовательность включений питания. Если совместимый пульт не действует после предусмотренных проверок, исследуют пульт, приёмник и связь между ними, не объявляя приёмную плату виновной заранее.

Один симптом — несколько возможных участков

При запахе перегрева, повреждении изоляции или срабатывании защиты повторные включения прекращают. Замена предохранителя на такой же не устанавливает причину его отказа и не завершает ремонт. Если люстра упала или ослабло крепление, отдельно оценивают механические и электрические повреждения; простого повторного подвешивания недостаточно.

Что проверяют в выключателе и питающей линии

Настенный выключатель и вводное соединение относятся к цепи питания. Проверка контроллера имеет смысл после того, как установлены правильные условия на его входе. Свечение однополюсного индикатора не подтверждает исправность всей цепи и не заменяет проверку отсутствия напряжения перед доступом к проводам.

Оплавленный корпус, потемневший контакт или повреждённая изоляция требуют выяснить причину и оценить пригодность узла. Зачистка контакта до блеска не доказывает восстановление надёжности выключателя. Аналогично, обнаруженное плохое соединение нельзя считать устранённым только после внешнего исправления: способ ремонта должен соответствовать проводникам и конструкции.

Специалист проверяет питание и соединения в нужных условиях, сопоставляет их с документацией и записывает результат вместе с точкой измерения, величиной, единицами и режимом. Фраза «питание есть» этих данных не заменяет. В форме ниже можно сохранить уже полученное заключение; получать новые измерения ради её заполнения не нужно.

Как проверить замену источника или контроллера

Для источника сначала различают CC — постоянный ток и CV — постоянное напряжение. У CC проверяют требуемый ток и диапазон напряжения нагрузки; у CV — напряжение, допустимый ток и требования нагрузки. Одинаковое число ватт не делает режимы взаимозаменяемыми.

Далее учитывают допуски, вход, температуру, охлаждение, изоляцию, управление, габариты и назначение. Производитель отдельно ограничивает применение этих серий в LED-светильниках для ЕС и Китая; таблица не отменяет ограничения. Подробнее о предварительном сопоставлении выхода с LED-модулем — в разборе совместимости драйвера и светодиодов.

Для контроллера дополнительно нужны назначение каждого выхода, число каналов, вид нагрузки, допустимые режимы и совместимые пульты. Если драйвер и приёмник объединены, заменить только «блок управления такой же мощности» может быть невозможно. Исходный ориентир — предусмотренная изготовителем запасная часть; её применимость к точной модели тоже подтверждают.

Число групп пульта не равно числу автоматов в щите. Выходной ток драйвера не равен входному току линии. Для проекта освещения отдельно собирают входные характеристики светильников, их количество, управление, пусковые характеристики и сведения о линии.

Что считать завершённой проверкой

1. Модель, состав светильника и наблюдение записаны без предположительного диагноза.
2. Выполнены предусмотренные пользователю действия с пультом и сменными лампами, либо зафиксированы ограничения.
3. Специалист подтвердил условия питания и установил неисправный участок, а не только внешний признак.
4. Замена согласована по параметрам и документации; причина повреждения соединений и других узлов устранена.
5. После сборки проверены крепления, предусмотренные изоляция и оболочка, охлаждение и все штатные режимы. Повторный отказ, перегрев или срабатывание защиты означают, что работа не завершена.

Наблюдение, установленная причина и подтверждённая замена — разные результаты. Если причина пока неизвестна, это и нужно указать в карточке, вместо «исправно» или «нужен новый контроллер».
