Сначала определите точную плату и её питание, затем проследите соединения и сопоставьте выход с LED-модулем. На настоящей схеме видно, зачем нужны ключ, дроссель и диод. Наблюдаемый симптом помогает поставить задачу специалисту, но ещё не называет неисправную деталь.
Схема начинается с точной модели, а не с мощности
Два прожектора на 40 Вт могут иметь разное питание, светодиоды и схему регулирования тока. Поэтому схема драйвера светодиодного прожектора полезна только после сопоставления модели, ревизии платы и маркировки компонентов. Совпадение внешнего вида или числа выводов микросхемы этого не заменяет.
Ниже — документальный разбор конкретной платы AL8860EV1, сравнение выходных параметров двух модификаций APC-35 и порядок подготовки сведений о неисправности. Мы не испытывали эти изделия и не приводим собственных измерений. Неопределённости распространённых ремонтных рисунков YF-053CREE-40W и TH-T0440C разобраны отдельно.
Что переписать с корпуса и документов
Сохраните полное обозначение прожектора и драйвера, включая суффиксы. Если плата уже доступна специалисту в безопасных условиях, нужны её ревизия и читаемая маркировка контроллера. Размытое фото не позволяет восстановить стёртые символы.
| Что найти | Что это меняет |
|---|---|
| Вход: AC или DC, напряжение и диапазон | Сетевой блок и модуль постоянного тока требуют разных источников. Число «12» без рода тока недостаточно. |
| Выход: CC или CV | CC поддерживает ток; CV — напряжение. Для CC нужны ток и рабочий диапазон напряжения, для CV — напряжение и предел тока. |
| Модель LED-модуля | Нужны допустимый ток, напряжение при нём и температурные условия. Число видимых кристаллов не заменяет паспорт. |
| Управление и условия установки | Способ диммирования, охлаждение, оболочка и доступ для обслуживания входят в проверку пригодности. |
Не называйте симптом диагнозом. «Гаснет после прогрева» — наблюдение. «Неисправен конденсатор» — заключение, для которого нужны дополнительные основания.
Одна реальная плата: что видно на AL8860EV1

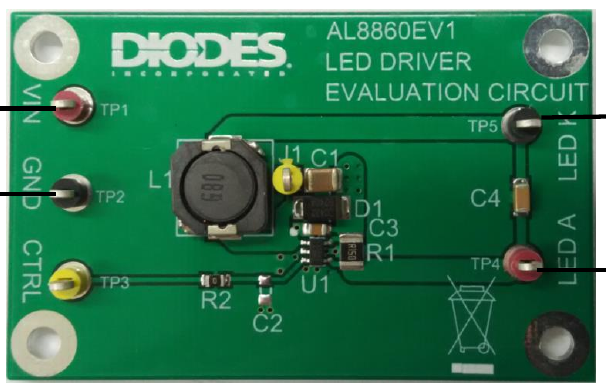

AL8860EV1 — демонстрационная плата понижающего драйвера постоянного тока. На заводском изображении читаются VIN, GND, CTRL, LED A и LED K. Видны дроссель L1, диод D1, резистор R1 и микросхема U1. Назначения подтверждаются схемой этой же платы.
Для платы указан вход 4,5–40 В DC, а в описанном изготовителем режиме — 40 В. Напряжение питания должно превышать напряжение светодиодной цепочки с учётом условий работы преобразователя. Диапазон входа не означает, что любая цепочка LED заработает при любом напряжении внутри него. Защиты от переполюсовки питания у этой платы нет.
Руководство называет номинальный ток платы 680 мА, R1 — 0,15 Ом, L1 — 68 мкГн. Это данные документированного исполнения 2016 года, а не наши измерения и не рецепт переделки другого модуля. Современный паспорт AL8860 отдельно задаёт условия применения микросхемы; старую плату нельзя считать новым рекомендованным проектом только по совпадению её названия.
Как прочитать схему и проследить ток

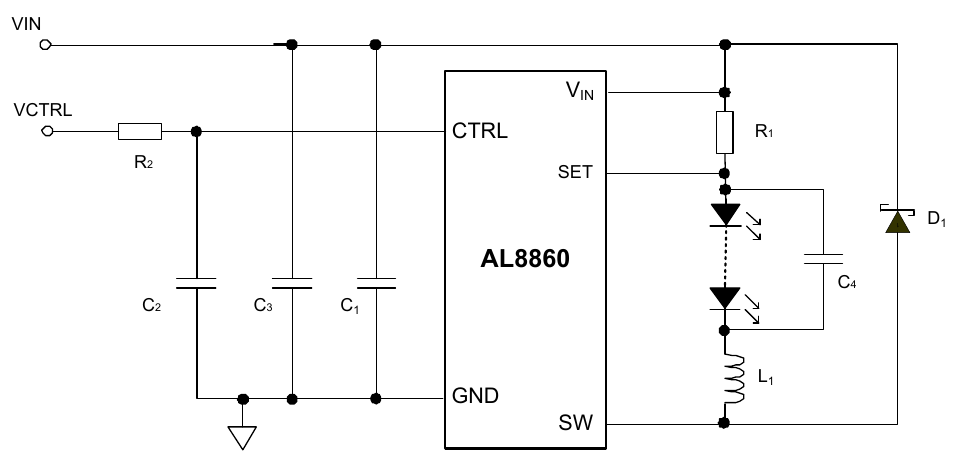

Начните с верхней шины VIN и нижнего общего узла GND. Силовой ключ расположен внутри AL8860 между SW и GND. От VIN через R1 питание приходит к цепочке светодиодов; после неё находится L1, затем узел SW. Диод D1 соединяет этот узел с входной шиной и нужен для продолжения тока дросселя при закрытом ключе.
Вывод SET контролирует падение напряжения на R1 относительно VIN. Поэтому R1 относится к регулированию тока: замыкать его перемычкой или менять сопротивление «до нужной яркости» нельзя. CTRL — отдельный вход управления. На рисунке C1 и C3 подключены между питанием и GND, C4 — параллельно LED, C2 относится к цепи CTRL. Номиналы и факт установки берут из ведомости именно этой ревизии: в руководстве C2 указан как неустановленный.
Куда идёт ток дросселя?
Переключайте два учебных состояния и прослеживайте перечисленные узлы на схеме. Описан основной силовой путь; токи конденсаторов и переходные процессы здесь не моделируются.
Ключ проводит: энергия поступает от источника
Основной путь: VIN → R1 → LED → L1 → SW → внутренний ключ → GND. Цепь замыкается через источник питания. Ток дросселя возрастает; D1 в этом состоянии не является проводящим обходом LED.
Ключ закрыт: ток дросселя продолжается через D1
Основной замкнутый путь: L1 → узел SW → D1 → шина VIN → R1 → LED → L1. Ток уменьшается, но не обрывается мгновенно. Замыкание проходит через диод и нагрузку, а не через закрытый внутренний ключ. Поэтому отсутствие тока через ключ не означает отсутствие тока LED.
В исполнении TSOT25 назначение выводов AL8860: 1 — SW, 2 — GND, 3 — CTRL, 4 — SET, 5 — VIN. У другой микросхемы с пятью выводами назначения могут отличаться. Здесь распиновка объясняет известную U1, но не опознаёт неизвестную деталь по корпусу.
Почему YF-053 и TH-T0440C нельзя ремонтировать по подписи к картинке
В ремонтном рисунке YF-053CREE-40W V2.0 вход обозначен как 12 В DC, а маркировка U1 отсутствует. В разных местах самого рисунка встречаются AL9110/A и AL9910/A. Тип контроллера установлен предположительно. У документированной AL9910 рекомендуемый диапазон VIN начинается с 15 В, у AL9910A — с 20 В; для обеих верхняя граница — 500 В. Поэтому обозначенные 12 В и предполагаемый тип требуют объяснения. Это не доказательство неисправности реальной платы.
На схеме TH-T0440C микросхема IC1 также не определена. Автор отдельно отмечал сомнения в включении Q2. Превращать это сомнение в совет заменить Q2 диодом нельзя: сначала специалисту нужно установить тип детали, назначение выводов и реальные связи. Схема AL8860EV1 не исправляет неизвестную схему TH-T0440C и не делает их взаимозаменяемыми.
У дополнительных рисунков, в том числе с подписью MT7930, действует тот же порядок: подтвердить контроллер, корпус, ревизию и соединения; затем читать документ именно на это исполнение. Номинал, восстановленный «на глаз», не становится заводским. Пока этих сведений нет, рисунок остаётся ремонтной гипотезой, а подбор компонентов — незавершённой задачей.
Как сравнить выходы: одинаковые 35 Вт, разные токи
Рассмотрим только паспортные выходные режимы двух модификаций MEAN WELL. Таблица объясняет чтение параметров и не рекомендует эту серию для замены драйвера прожектора.
| Модификация | Режим и ток | Диапазон выхода | Мощность |
|---|---|---|---|
| APC-35-350 | CC, 350 мА | 28–100 В DC | 35 Вт |
| APC-35-700 | CC, 700 мА | 15–50 В DC | 35 Вт |
Учебное сравнение для условного LED-модуля
Допустим, документ модуля требует 350 мА, а его рабочее напряжение при этом токе во всём рассматриваемом температурном диапазоне — 30–36 В. Это вымышленные исходные данные упражнения, не параметры вашего прожектора. Какой вывод допустим?
APC-35-350: совпали только основные выходные параметры
350 мА совпадает с условием, а диапазон 30–36 В лежит внутри 28–100 В. Мощность нагрузки в упражнении составляет 10,5–12,6 Вт. Это предварительное сопоставление тока и напряжения; оно не проверяет все допуски, вход, нагрев, назначение изделия и условия его установки.
APC-35-700: подходящего напряжения недостаточно
30–36 В попадает в 15–50 В, но ток 700 мА не соответствует требуемым 350 мА. Одинаковые 35 Вт наименования серии не устраняют это различие. По условиям упражнения такая замена не обоснована.
Модель LED неизвестна: сравнение не закончено
Если требуемый ток и рабочее напряжение модуля неизвестны, даже первый предварительный вывод сделать нельзя. Сохраните неизвестные значения и запросите документ модуля; не подставляйте ток похожего прожектора.
После тока и напряжения проверяют допуски, температурное снижение нагрузки, вход, управление, изоляцию, оболочку, габариты и разрешённое назначение. Для APC-35 указан IP42; это не основание для открытой уличной установки. Спецификация отдельно ограничивает применение серии в LED-светильниках для ЕС и Китая, а руководство содержит ограничения её назначения. Успех учебного сравнения не отменяет этих условий.
Выходные 350 мА не являются током сетевой линии. Для проекта щита нужны входные характеристики оборудования, количество устройств, пусковые токи, схема управления и данные линии. Подробнее о разделении этих частей — светильник, источник питания и управление в ведомости освещения.
Как подготовить поиск неисправности без придуманного диагноза
| Наблюдение | Что передать специалисту | Чего оно не доказывает |
|---|---|---|
| Не включается | Точные модели, историю отказа, известное состояние внешнего питания и подключения. | Что повреждён именно контроллер, а LED-модуль исправен. |
| Мигает или повторно запускается | Когда начинается, периодичность, связь с управлением и уже имеющиеся документы. | Что причина обязательно в одном конденсаторе или конкретной защите. |
| Гаснет после прогрева | Время до изменения, условия установки, недавние изменения оборудования. | Что допустимо увеличить ток, обойти защиту или менять охлаждение без проверки. |
Специалист сначала устанавливает применимость схемы, затем выбирает методы проверки источника, драйвера, LED-модуля и управления по документации. Если измерения уже выполнены, записывают не только число, но и величину, единицы, точку, режим и прибор. Значение без этих условий нельзя сравнивать с паспортом. Самостоятельно получать недостающие измерения для заполнения формы не нужно.
При замене готового блока проверяют совместимость целиком. При компонентном ремонте дополнительно требуются подтверждённые детали и соединения. Видимое восстановление свечения не завершает ремонт: предусмотренные изоляция, крепления, охлаждение и защита корпуса должны быть восстановлены и проверены. Неизвестные номиналы, стёртая маркировка и спорные дорожки остаются основанием остановить подбор по догадке.
Сохраните карточку прожектора для проекта освещения
Одна карточка описывает один комплект «прожектор — драйвер — LED-модуль». Внесите данные с документов и известные наблюдения; для недостающих сведений есть «Неизвестно». Числовые пределы формы нужны только для проверки ввода. Она не определяет неисправность, совместимость или безопасность оборудования.
Продолжите работу над щитом
Соберите исходные сведения в форме ниже. Для работы над проектом щита откройте приложение. Автоматический перенос этой формы и выгрузка её результата из приложения пока недоступны: записи сохраняются только в этом браузере.
Сейчас черновик хранится только в этом браузере. После подключения приложения карточку можно будет связать с группой освещения и ведомостью проекта щита; личная ведомость и выгрузка предполагаются после входа. Отправка, вход и персональный результат пока не подключены. Ток LED не будет автоматически превращаться в номинал автомата.
