Как проложить кабель в подвале: вода, трубы и доступ к трассе

Разберите условия каждого участка, отличите межсекционную линию от транзита и подготовьте ведомость трассы. Марка кабеля и защита требуют данных всей линии.

Можно ли проложить кабель через подвал?

Можно, если назначение линии и условия каждого участка допускают выбранную прокладку. До покупки кабеля выясните, откуда приходит вода, какие трубы проходят рядом, где возможны удары и как обслуживать соединения. Слово «подвал» само по себе не задаёт марку кабеля, степень IP, напряжение освещения или необходимость гофры.

Ниже разбирается обычная электропроводка жилого или общественного здания. Для производственных помещений, взрывоопасных зон и специальных систем нужен отдельный разбор. Если подвал затоплен и состояние электросети неизвестно, не заходите в воду и не касайтесь оборудования: безопасное отключение и обследование организуют специалисты.

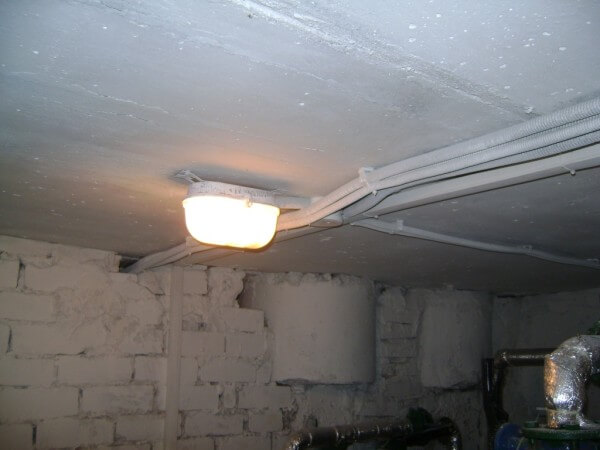

Что проверить на настоящем фото подвальной трассы

Рассмотреть трассу, трубы и светильник

Разделите сырость, капли и затопление

Запись «в подвале влажно» слишком неопределённа для выбора оборудования. Вода может действовать на разные части трассы по-разному: у входа сухо, под холодной трубой появляются капли, а у пола остаются следы подтопления. Осмотр в один сухой день не описывает весь год.

ГОСТ Р 50571.5.52 разделяет воздействие воды и защиту от механических повреждений. Степень защиты выбирают по месту установки. Высокий IP отдельной детали не подтверждает защиту соединения с трубой, уплотнения или ввода кабеля. Обычная гофра тоже не является автоматическим решением для погружения в воду.

Открытая проводка: что именно рекомендуется

В неотапливаемых подвалах, технических подпольях, сырых и особо сырых помещениях ПУЭ 7.1.37 рекомендует открытую проводку. Она упрощает осмотр доступной трассы. Это рекомендация для перечисленных условий, а не требование убрать любую скрытую проводку из любого помещения ниже земли.

Открытая прокладка не означает обязательную гофру по всей длине. СП 256 допускает в подвалах и технических помещениях прокладку на лотках и других опорных конструкциях при соблюдении требований к проводкам. Для распределительных сетей предусмотрена сменяемость. Конкретную систему выбирают вместе с кабелем, основанием и внешними воздействиями.

Не назначайте шаг крепления или радиус поворота «на глаз». Опоры не должны допускать повреждения от собственного веса кабеля, а изгибы — повреждения жил и оболочки. На доступных для ударов участках учитывают механическую защиту. Острые кромки, пережатые оболочки и натяжение, передаваемое на соединения, недопустимы.

Материал стены тоже имеет значение. Пример с бетонным потолком нельзя автоматически переносить на деревянное перекрытие. Пожарные свойства кабеля и способ прокладки проверяют по документам и конструкции узла.

Как пройти рядом с трубами и сохранить доступ

Сначала отметьте участки возможного нагрева, конденсата и ремонта трубопровода. Электропроводка не должна повреждаться от соседних сетей при их нормальной работе, а обслуживание одной системы — требовать повреждения другой. Если кабель находится под трубой, на которой образуется конденсат, нужна соответствующая защита.

В проекте это решают расположением трассы, расстоянием или защитными мерами с учётом конкретного воздействия. Единого расстояния «до любых труб в подвале» нет. Газопровод, горячая труба и холодная водопроводная труба — разные случаи; их требования нельзя заменить одной цифрой из бытовой памятки.

Обычные обслуживаемые соединения оставляют доступными для осмотра, испытаний и ремонта. У ГОСТ есть специально оговорённые исключения, например для определённых залитых компаундом или опрессованных соединений; они не превращают любую закрытую коробку в необслуживаемую. Способ соединения и его оболочку выбирают по назначению изделия и условиям.

Если на старом участке найден провод ПУГНП с неизвестными документами, начните с сбора сведений и обследования существующей линии. Аккуратная трасса не доказывает допустимую нагрузку находящегося внутри провода.

Проход через стену: огонь, вода и прочность

Для пересечения конструкции с нормируемым пределом огнестойкости нужна кабельная проходка с пределом не ниже, чем у этой конструкции. СП 256 также указывает заделку негорючим строительным материалом для прохода через конструкцию без нормируемого предела огнестойкости. Это разные исходные условия: сначала выясняют, какую стену или перекрытие пересекает трасса.

Герметизация ввода от воды и газа решает другую задачу. Например, СП отдельно требует исключать проникновение влаги и газа через трубный кабельный ввод в здание. Произвольная пена не подтверждает ни огнестойкость проходки, ни герметичность узла. Подтверждающие документы должны относиться к выбранной системе и её исполнению.

Перед устройством отверстия проверяют конструкцию и согласованный узел. Нельзя ослаблять несущий элемент без подтверждения сохранения его прочности. Запишите в ведомость место прохода, сведения о стене, требуемую огнестойкость и документ на решение; неизвестные значения оставьте неизвестными.

Кабель в соседнюю секцию — не всегда транзит

СП 256, пункт 15.2, разрешает через подвалы и технические подполья секций здания силовые кабели до 1 кВ, питающие электроприёмники других секций этого же здания. Такие кабели не считают транзитными. Прокладка транзитных кабелей через подвалы и технические подполья запрещается.

Проверьте смысл правила на трёх учебных маршрутах. Разбор отвечает только на вопрос о назначении трассы: он не подтверждает сечение, защиту и монтаж.

Щит в подвале: сначала определите его назначение

Вводно-распределительное устройство (ВРУ), главный распределительный щит (ГРЩ) и небольшой групповой щит — не одно и то же. Для ВРУ и ГРЩ СП 256 предусматривает требования к размещению в электротехнических помещениях, доступу обслуживающего персонала и другим условиям. В районах возможного затопления их устанавливают выше возможного уровня воды.

Последнее требование не означает, что любой сырой подвал подходит после подъёма шкафа на стену. Проверяют всё помещение, риск попадания воды, соседние коммуникации и возможность обслуживания. Числа для конкретного типа щита и помещения нельзя распространять на все подвальные шкафы.

Сечение кабеля и защиту линии выбирают по нагрузке, способу прокладки и другим расчётным условиям. Автомат и устройство дифференциальной защиты решают разные задачи; одно не подтверждает пригодность кабеля или его оболочки к воде. Универсальной пары «сечение — автомат» и одного напряжения для всего подвала нет.

Что должно остаться после монтажа

Нужна понятная привязка маршрута к линии щита, документы на кабель и применённые системы, сведения о проходках и результаты предусмотренной проверки. Осмотр должен охватывать доступные участки, соединения, механическую защиту, вводы и возможность обслуживания. Испытания и оценку выполняет квалифицированный специалист с мерами безопасности.

Фотография закрытого короба или факт включения светильника не заменяют проверку электроустановки. В отчёте важно различать проверенные части, обнаруженные дефекты и ограничения доступа. Недоступный участок нельзя отмечать исправным только потому, что остальная линия работает.

Соберите ведомость подвальной трассы

Разбейте маршрут на участки там, где меняются условия воды, соседние трубы, конструкция основания или доступ. Для примера, 8 м от входа до поворота, 5 м вдоль труб и 3 м до помещения дают 16 м описанного маршрута. Это сумма трёх заданных длин, без запаса на присоединения; она не является расчётом количества кабеля к покупке. Неизвестные условия на участке длиной 5 м остаются неизвестными и после сложения.

В карточке ниже длины не суммируются и оборудование не подбирается. Она сохраняет сведения по участкам, отдельные проходки и открытые вопросы для проекта щита. Используйте документы и безопасно доступные наблюдения; ради заполнения не вскрывайте подключённые узлы и не заходите в затопленное помещение.
