Требования к прокладке
Требования, которые предъявляются к этому виду работ, регламентируются двумя основными нормативными документами. Первый источник — это ПУЭ, к которому следует обращаться всегда, когда речь идет об устройстве электроустановок. О переходе кабеля через стены сказано в разных пунктах, например в главе 2.1. п. 2.1.58. Второй документ – СНиП 3.05.06-85 (в п. 3.18), описывающий нормы при строительстве и монтаже электротехнических устройств. Информация по данному вопросу содержится также в Федеральном Законе от 22 июля 2008 г. N 123-ФЗ
«Технический регламент о требованиях пожарной безопасности», Статья 82, формулирующем требования пожарной безопасности.
Для производства строительных и монтажных работ необходимо наличие соответствующего проекта. Если предполагается прокладывать кабель или провод через стены, проект должен содержать архитектурно – строительную часть. Отверстия, которые должна иметь стена или перегородка, через которые предполагается прокладка проводов и кабелей, должны быть обозначены на чертежах проекта.
Выполняемые в соответствии с проектом проемы (отверстия) в стенах, перегородках, перекрытиях и фундаментах не должны иметь в обрамлении ослабленных участков, которые могут разрушиться в процессе эксплуатации. В целом, прокладка кабеля через стены должна отвечать следующим требованиям:
- прокладка должна обеспечивать возможность произвести замену проводов и кабелей в период эксплуатации.
- при монтаже проводки должна быть обеспечена невозможность распространения через монтажные проемы огня, дыма и влаги из одного помещения в другое.
Выполнение этих условий обеспечивается за счет соблюдения следующих правил:
- Прокладка кабелей и электропроводки через несгораемые стены и перекрытия осуществляется в трубах, коробах или непосредственно в проемах. При этом, в проемах, без использования дополнительной защиты, может быть уложен только защищенный (бронированный) кабель. О том, как провести электропроводку в трубах, мы рассказывали в отдельной статье.
- Если стена, перегородка или перекрытие, выполнены из сгораемого материала, прокладка проводниковых изделий осуществляется в стальных трубах.
- Пространство между проводами и трубами или коробами, а также все резервные проемы и короба, герметизируются. О том, как герметизировать кабельный ввод, мы также рассказывали.
Материал, который используется для герметизации проемов, должен быть легко удаляемым в случае необходимости. Огнестойкость герметика не может уступать огнестойкости, которой обладают стена, перегородка и перекрытия. Уплотнение с помощью герметизирующего материала производится с обеих сторон труб, коробов, проемов.
Если проход кабеля через стену выполнен в отрезке трубы, ее радиус изгиба, если таковой имеется, не должен превышать допустимый радиус изгиба используемой марки проводника (этот параметр указывается в технических характеристиках).
Технология монтажа
Сначала рассмотрим, как провести питающий кабель или провод сквозь стену деревянного дома или строения из бревна.
Первым делом определяется место ввода, где просверливается стена. Диаметр отверстия определяется исходя из толщины стальной трубы, в которую будет помещен проводник. Перед тем, как протянуть кабель, ее края следует тщательно обработать напильником, чтобы удалить острые заусенцы, способные повредить изоляцию. Для дополнительной защиты кабельной линии, прокладывать ее лучше в гофре.
После монтажа необходимо выполнить требования к заполнению трубы. В данном случае можно воспользоваться асбестовым шнуром, обмотав им кабель и плотно забив в трубу с обеих сторон. На фото изображена деревянная стена и прокладка питающего кабеля через нее:
Как провести электропроводку через стену и выполнить разводку, показано на фото ниже:
Где:
- Труба стальная.
- Коробка распределительная.
- Подкладка из асбестоцемента.
- Кабельный канал.
- Гофра.
- Подкладка из асбестоцемента.
- Сдвоенная розетка.
Для примера изображены варианты, как провести кабель через кирпичную стену:
Последовательность выполнения работ выглядит следующим образом:
- В кирпичной стене проделывается проем необходимых размеров.
- В подготовленный проем вставляется отрезок гофры (гильза).
- На трубу устанавливается термоусаживаемое уплотнение.
- Пространство между гильзой и проемом заполняется строительным раствором.
- Через гильзу пропускается кабель или провод, предварительно помещенный в гофротрубу.
- Пространство между гофрой и гильзой уплотняется одним из материалов, отвечающих требованиям правил.
- Путем термического воздействия (например, с помощью фена), производится усадка уплотнения, вплоть до полной герметизации места входа электрического проводника в гильзу.

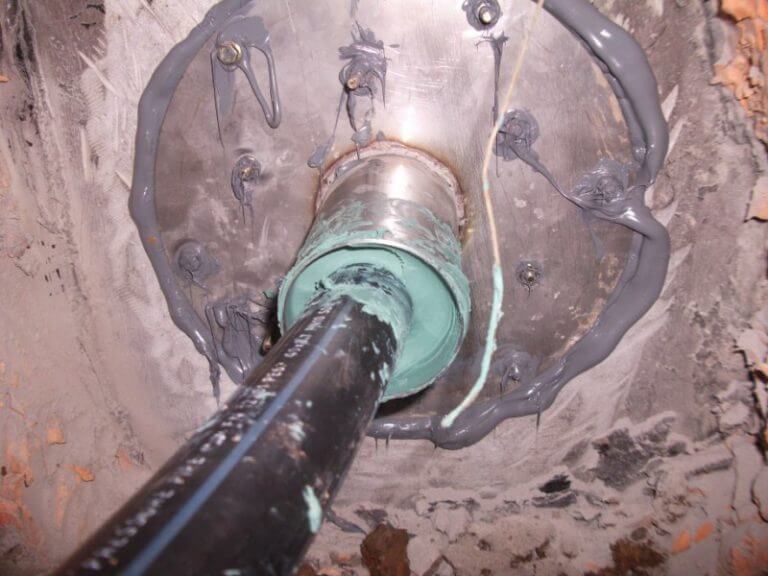

Если стена из бетона, технология такая же, как для кирпичной. На фото ниже показан пример прокладки кабеля через бетонную стену:
Для промышленного использования представляет интерес технология надувного уплотнения кабеля. Уплотнителем является надувная камера, изготовленная из метализированного ламината. Кабельная линия оборачивается уплотнителем, на который нанесен герметик. Затем камера накачивается, заполняя проход, после чего гелиевый клапан надежно запирается. Как заполняется проход показано на фото:
Вот и вся технология прокладки кабеля через стену из дерева, бетона и кирпича. Как вы видите, проложить линию сквозь препятствия в квартиру либо дом не особо сложно, главное быть ознакомленным с требованиями, предъявляемыми к электромонтажу!
