Клемму выбирают по точному артикулу и данным каждой жилы. Рычаг, число отверстий и надпись «до 4 мм²» не заменяют проверку материала, конструкции проводника, зачистки и условий цепи.
Разберём четыре конкретных соединителя: 221-413, 222-413, 773-104 и 2273-203. Диапазоны и подготовка ниже сверены с паспортами этих артикулов. Документы датированы 2019–2022 годами; перед реальной закупкой и монтажом сверяют редакцию для поставляемого изделия и применимые условия. Таблица не объявляет эти файлы последними версиями.
Что выяснить перед покупкой
Запишите артикул целиком: «221» обозначает семейство, а «221-413» — конкретное изделие. Для провода нужны материал жилы, её сечение и конструкция. Термин «многожильный кабель» говорит о числе изолированных жил в кабеле, но не сообщает, из скольких проволок состоит каждая жила.
- Однопроволочная жила — solid: сечение образовано одной проволокой.
- Многопроволочная жила — stranded: несколько проволок; эту категорию нельзя автоматически считать гибкой.
- Гибкая многопроволочная жила — fine-stranded: отдельная строка в данных производителя, иногда со своим диапазоном сечений.
Конструкцию и класс жилы уточняют по маркировке и паспорту кабеля. Если документ клеммы разделяет stranded и fine-stranded, проверяют именно нужную строку. Число проволок «на глаз» и похожая толщина изоляции не заменяют эту проверку.
Отдельно нужны условия работы: температура в месте соединения, наличие влаги, механические воздействия, размещение в коробке или корпусе. Клеммник не делает открытый узел защищённым от прикосновения и внешней среды. Параметры соединителя, оболочки и самого кабеля проверяют совместно.
Сечения и зачистка: сравнение точных артикулов
Таблица относится к медным жилам. Условия для алюминия приведены отдельно. Значения нельзя переносить на соседний артикул только потому, что он похож внешне.
| Артикул | Конструкция жилы | Сечение, мм² | Зачистка, мм |
|---|---|---|---|

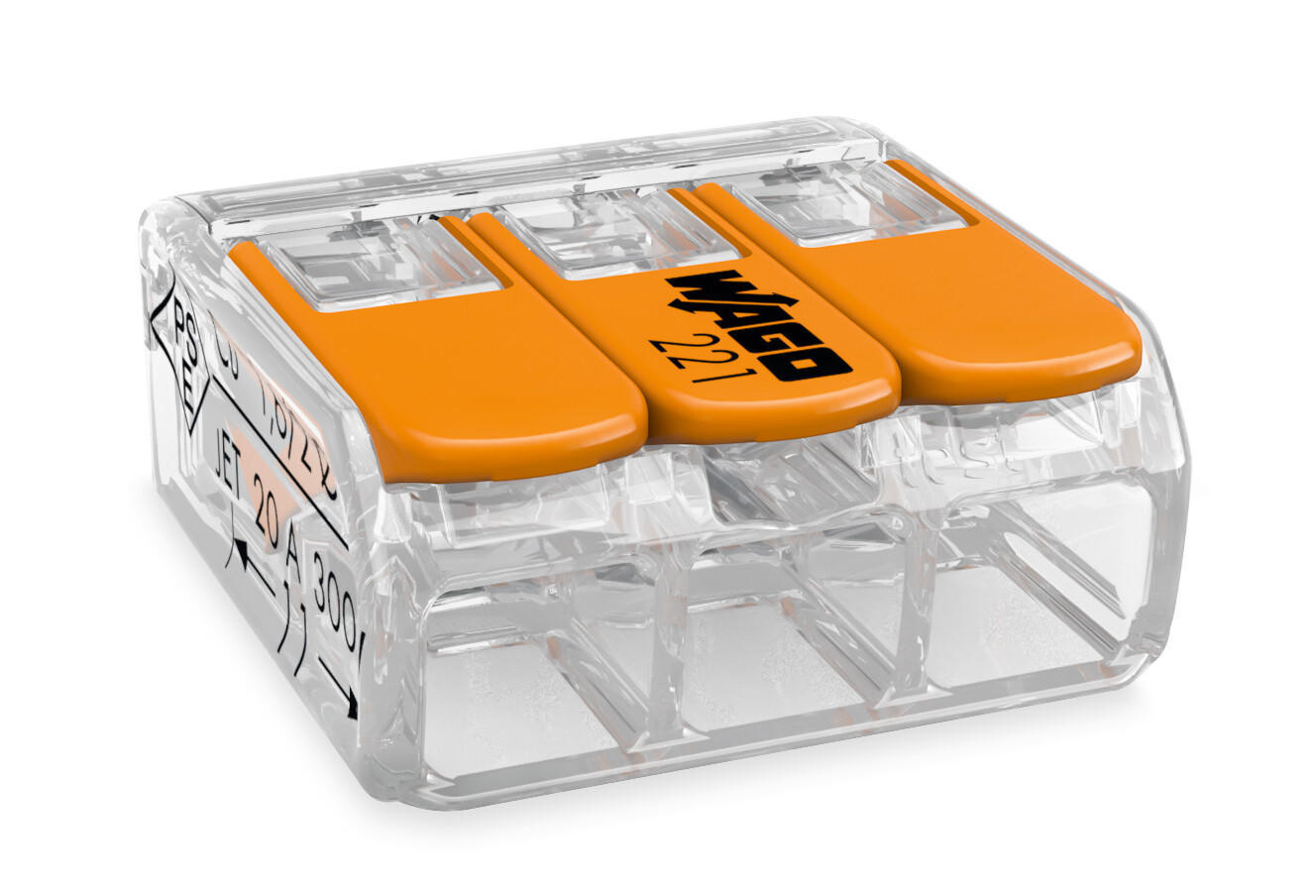

221-413 Рычаги | Solid / stranded Fine-stranded | 0,2–4 0,14–4 | 11 |

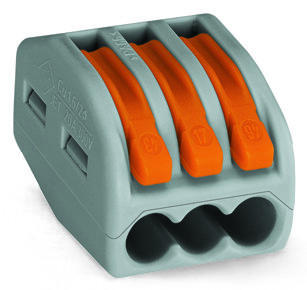

222-413 Рычаги | Solid / stranded Fine-stranded | 0,08–2,5 0,08–4 | 9–10 |
773-104 PUSH WIRE | Solid Stranded | 0,75–2,5 1,5–2,5* | 12 |

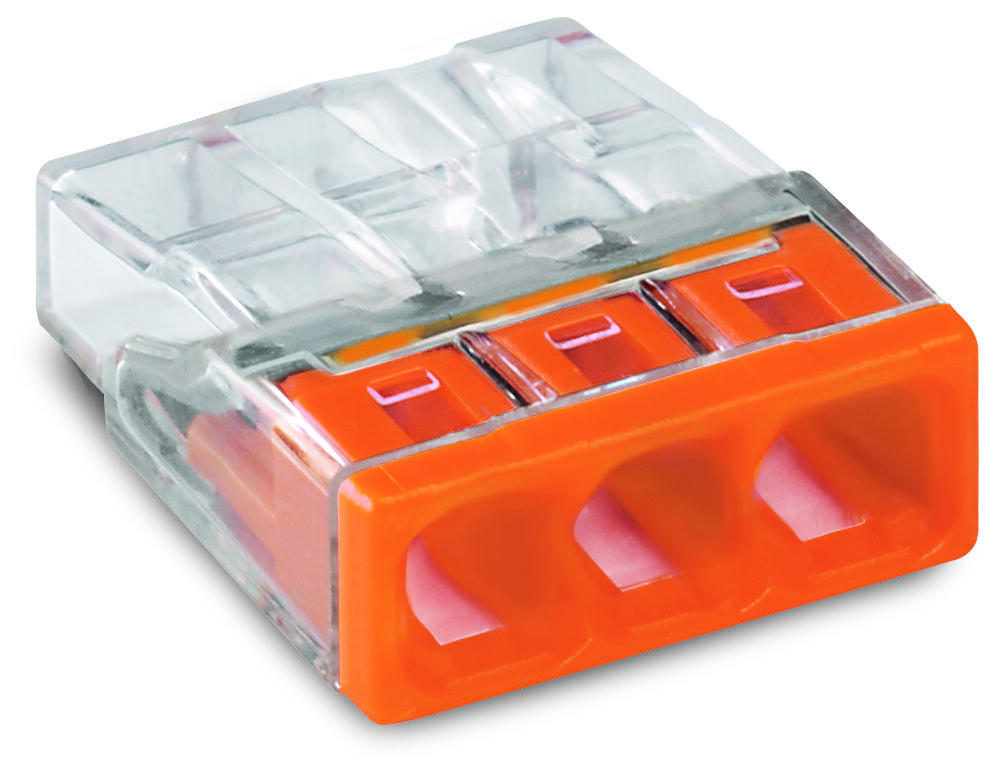

2273-203 PUSH WIRE | Только solid | 0,5–2,5 | 11 |
У 222-413 надпись «до 4 мм²» не означает приём монолитной жилы 4 мм²: этот предел относится к fine-stranded, а для solid указан максимум 2,5 мм². У 773-104 допускается stranded, поэтому правило «все клеммы без рычагов — только для монолита» тоже неверно. Но это не разрешение вставлять в него любую гибкую жилу.
Наконечник меняет размеры и форму конца проводника. Он не превращает неподходящую жилу в разрешённую автоматически. Если выбрано оконцевание гильзой, нужна отдельная проверка сочетания клеммы, наконечника, длины и профиля опрессовки. Для соединителей 221-413 и 222-413 прямой ввод зачищенной fine-stranded жилы в указанном диапазоне предусмотрен изготовителем.
Ток, напряжение и температура относятся к условиям паспорта
В прочитанных документах есть следующие номинальные данные IEC/EN 60664-1 для категории перенапряжения II и степени загрязнения 2. Температура в последней колонке — окружающий воздух у соединителя, а не температура металла контакта.
| Артикул | Номинальное напряжение | Номинальный ток | Максимум температуры воздуха |
|---|---|---|---|
| 221-413 | 450 В | 32 А | 85 °C (T85) |
| 222-413 | 400 В | 32 А | 40 °C |
| 773-104 | 400 В | 24 А | 60 °C |
| 2273-203 | 450 В | 24 А | 60 °C (T60) |
Это не таблица допустимой нагрузки любого вставленного провода. Например, 32 А из паспорта не выбирают автомат для жилы 0,5 мм². Проверяют всю цепь: проводники, нагрев, защиту, размещение и применимые допуски. Условия для алюминия рассматривают отдельно.
На корпусе могут стоять разные значения для разных систем одобрения. У 221-413 в том же документе рядом с IEC-данными приведены UL 1059, Use Group C: 600 В и 20 А. Нельзя выбрать понравившееся напряжение из одной строки и ток из другой. Нужен подходящий для применения комплект условий.
Три отверстия — один электрический узел
В 221-413, 222-413 и 2273-203 три места подключения относятся к одному потенциалу: вставленные жилы электрически соединяются между собой. У 773-104 таких мест четыре, а потенциал также один. Это нельзя путать с колодкой, где соседние пары изолированы.
Как подготовить жилу и закрыть зажим
Начните с осмотра проводника и корпуса. Повреждённые проволоки, глубокая насечка на монолите, трещина или следы перегрева требуют устранения причины и замены повреждённой части. Не пытайтесь компенсировать дефект более сильным нажатием на рычаг.
- Отмерьте зачистку. Для 221-413 — 11 мм, для 222-413 — 9–10 мм. У PUSH WIRE в этой таблице длины тоже различаются. Сверьте маркировку своего изделия, снимите изоляцию без повреждения металла.

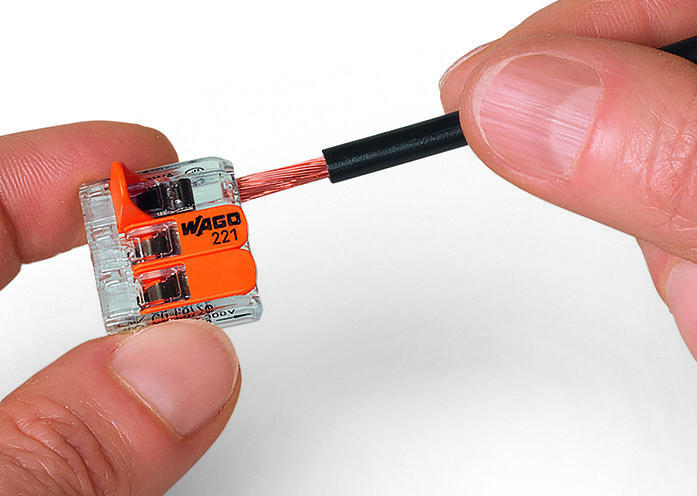

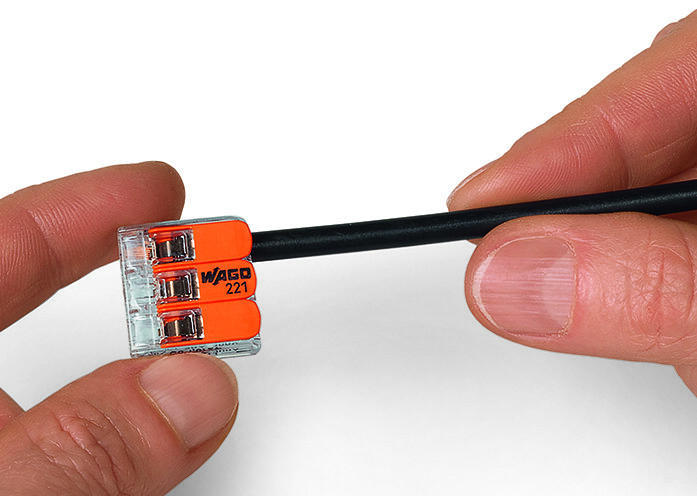

- Для рычажного зажима откройте рычаг. Введите зачищенную жилу в предназначенное ей отверстие, затем опустите рычаг в закрытое положение. По одному проводнику — в каждое место подключения.
- Для PUSH WIRE используйте разрешённую конструкцию жилы. Проводник вводится непосредственно в зажим. Подготовка гибкой жилы «скруткой потуже» не заменяет отсутствующего допуска.
- Проверьте положение жилы. Изоляция не должна занимать контактный участок, а голый металл — оставаться доступным снаружи. Прозрачный корпус помогает увидеть глубину ввода; проверяют каждую точку отдельно.
При разъединении 221-413 или 222-413 сначала открывают рычаг. Не вытягивают жилу из закрытого зажима силой. Для безрычажного изделия способ извлечения уточняют в инструкции именно его артикула: отсутствие рычага само по себе не доказывает «одноразовость» всей серии.
Можно ли соединять медь с алюминием
У 221 добавление пасты не создаёт допуска для прямого подключения алюминиевой жилы. Для 222, 773 и 2273 изготовитель предусматривает определённые применения с однопроволочным алюминием и контактной пастой WAGO Alu-Plus. Это специальное условие, а не свойство любой клеммы этой марки.
Нужны одновременно допуск конкретного изделия, подходящее сечение, подготовка окисленной поверхности и заполнение мест подключения пастой по инструкции. После очистки алюминий сразу защищают от повторного окисления предусмотренным изготовителем способом. Проверяют также температурное ограничение пасты и сниженные допустимые токи для алюминия.
Общая фраза в описании пасты «до 4 мм²» не расширяет диапазон клеммы: у 2273-203 и 773-104 предел из таблицы — 2,5 мм², у 222-413 для solid также 2,5 мм². Наличие пасты устанавливают по артикулу и документации, а не по тёмному цвету корпуса. Универсальную инструкцию для старой алюминиевой проводки на этом основании не составляют.
Пример выбора и ошибки, которые легко пропустить
Учебная задача: соединить две медные жилы одного электрического узла — solid 2,5 мм² и fine-stranded 1,5 мм². По конструкции и сечению обе входят в диапазоны 221-413 и 222-413. Для 2273-203 гибкая жила не соответствует заявленной категории; в 773-104 строка fine-stranded также отсутствует. Это проверка совместимости проводников, а не готовый выбор для любой нагрузки.
Solid 2,5 мм² + fine-stranded 1,5 мм²: два кандидата
Обе медные жилы входят в соответствующие диапазоны 221-413 и 222-413. У 2273-203 разрешена только solid, а у 773-104 строка fine-stranded отсутствует. Совпали только материал, конструкция и сечение; условия цепи ещё не проверены.
Solid 4 мм²: надпись «до 4» у 222-413 не помогает
В таблице 221-413 допускает медную solid 4 мм². У 222-413 предел solid составляет 2,5 мм²; его 4 мм² относятся к fine-stranded. У 773-104 и 2273-203 максимум также 2,5 мм². Не подрезайте жилу и не переносите предел другой категории.
Категория жилы неизвестна: проверка не закончена
Слово «многожильный» в описании кабеля не выбирает строку stranded или fine-stranded. Нужны документ и конструкция конкретной жилы. Пока они неизвестны, сходство фотографии и цвет рычага не дают допуска.
Следующий шаг — проверить напряжение, ток, температуру, защиту линии и условия размещения. Для гибкого провода щита полезен разбор сечения и оконцевания ПуГВ: допустимый зажим и защита проверяются по отдельным условиям, а не по одному названию провода.
| Что обнаружено | Что проверить | Следующее действие |
|---|---|---|
| Металл выступает из корпуса | Длину зачистки и полноту ввода | Обесточить, разобрать соединение и исправить подготовку |
| Рычаг не закрывается нормально | Артикул, сечение, наконечник, положение жилы | Не дожимать инструментом; устранить несоответствие |
| Отдельные проволоки остались снаружи | Целостность пучка и допустимую категорию жилы | Подготовить неповреждённый конец заново |
| Есть потемнение или оплавление | Состояние всего узла, нагрузку и защиту | Вывести повреждённый узел из работы; замены одной клеммы без выяснения причины недостаточно |
Пружинный соединитель и колпачок СИЗ имеют разные условия подготовки жил. При смене способа соединения используют его собственную инструкцию.

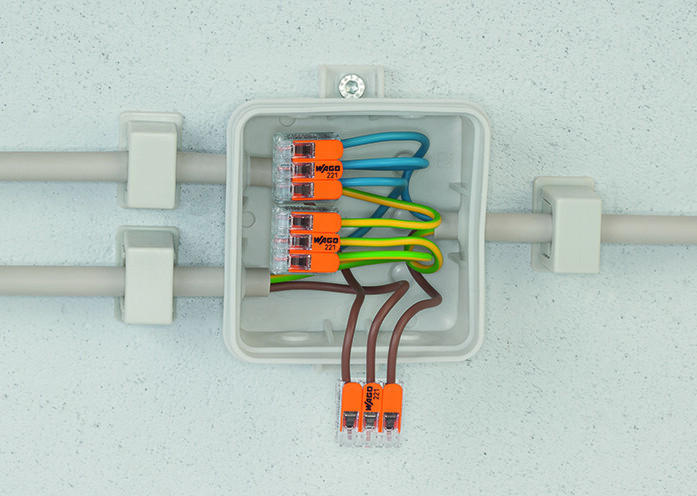

Что проверить перед закрытием коробки
- Все жилы в одном соединителе действительно должны быть электрически объединены.
- Артикул, материал, конструкция и сечение каждой жилы соответствуют документации.
- Зачистка соответствует изделию; нет повреждённых проволок, доступного голого металла и незакрытых рычагов.
- Размещение исключает натяжение соединения; корпус и оболочка подходят условиям работы.
- Параметры нагрузки и защиты проверены для всей линии. Визуальный осмотр не заменяет необходимые проверки электроустановки.
До закрытия отделки проверьте способ доступа к соединению. Если коробка находится над потолком, учитывайте доступ к самому узлу и возможность обслуживания, а не только наличие отверстия поблизости.
