Провод ПуГВ: характеристики, маркировка и выбор для щита

ПуГВ — установочный провод с одной гибкой медной жилой и ПВХ-изоляцией. Его удобно укладывать между аппаратами щита. Подходящее сечение, исполнение и способ подключения определяют по условиям участка и документам конкретной продукции — одного названия марки недостаточно.

Как расшифровывается ПуГВ

«Пу» означает установочный провод, «Г» — повышенную гибкость, «В» — поливинилхлоридную изоляцию. У обычного ПуГВ медный проводник; обозначение алюминиевого сплава формируется иначе. После букв указывают число жил и их номинальное сечение. Запись ПуГВ 1×6 описывает одну жилу сечением 6 мм². Это номинальное сечение жилы, а не наружный диаметр провода и не число отдельных проволок. Фактические параметры поставки проверяют по документам, а не по масштабу фотографии.

Одна жила может состоять из множества тонких проволок. Поэтому слова «одножильный» и «многопроволочный» здесь совместимы. У ПуГВ жила соответствует классу 5. Число и диаметр отдельных проволок нельзя определять по случайной фотографии или принимать одинаковыми для всех сечений.

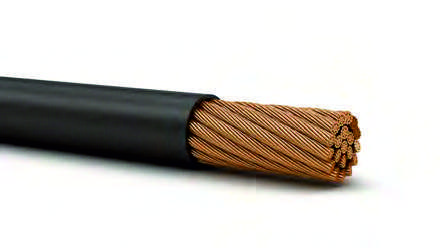

Рассмотреть многопроволочную жилу

В рассмотренной документации Энергокабеля обычный ПуГВ указан для одиночной прокладки. Для другого способа укладки проверяют требуемое пожарное исполнение и документ на выбранную продукцию. Индекс нг(А)-LS нельзя дописывать к обычному ПуГВ мысленно: это другая полная марка. Также недостаточно фразы продавца «аналог ПВ-3»: для замены нужны совпадающие условия применения и характеристики фактически поставленного изделия.

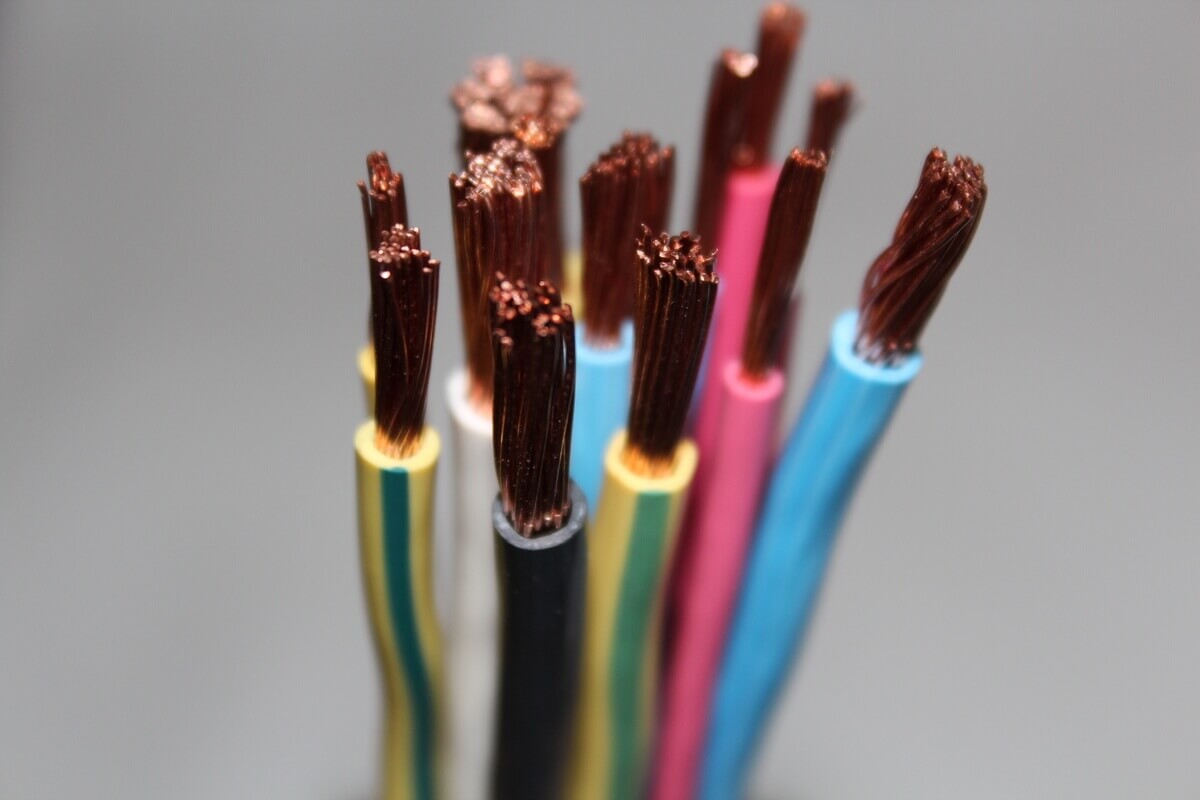

Рассмотреть изоляцию и концы проводников

Технические характеристики: что означают числа

Ниже приведены подтверждённые параметры ПуГВ завода «Энергокабель» по ТУ 16-705.501-2010. Это ориентир для чтения документации конкретного изделия. При покупке другой продукции таблицу сопоставляют с её паспортом, а не используют как разрешение на любую установку.

Температурный предел для кратковременного аварийного режима или испытания нельзя использовать как допустимый постоянный нагрев. Поэтому встречающееся в описаниях число 160 °C без указания режима непригодно для выбора провода. Верхнюю температуру окружающей среды также уточняют отдельно для поставленного исполнения: она не равна +70 °C из строки о жиле. В прочитанных материалах изготовителя есть разночтение этого предела, поэтому здесь численное значение температуры среды не назначается. Для заказа нужен документ, относящийся к выбранной продукции.

Где гибкость действительно полезна

ПуГВ применяют при стационарной прокладке и монтаже электрических цепей. В щите гибкая жила помогает сформировать трассу между аппаратами, не создавая лишнего натяжения у клемм. Но провод не должен висеть на контактном соединении или упираться в крышку так, что при закрывании меняется положение зажима.

Повышенная гибкость при монтаже не подтверждает стойкость к тысячам циклов движения. Для кабельной цепи станка, переносного удлинителя или постоянно изгибающегося участка нужна прямо указанная изготовителем пригодность к соответствующему режиму. Даже подключение оборудования на двери шкафа оценивают по реальным перемещениям, креплению и документации, а не только по мягкости провода.

Открытый воздух, влажность, воздействие солнца, соседство с горячими деталями и возможность повреждения рассматривают отдельно. Наличие произвольной гофры не доказывает, что вся система пригодна для улицы. У провода, трубы, вводов и корпуса должны быть согласованные условия применения.

Как выбрать сечение и подключение в щите

Сечение перемычки не выбирают по принципу «такой же провод стоит рядом». Сначала определяют ток именно этого участка, условия охлаждения, температуру внутри корпуса и способ укладки. Затем проверяют защиту от перегрузки и короткого замыкания, допустимое падение напряжения и совместимость с аппаратами. Одна таблица «мм² — амперы» без этих условий не даёт законченного решения.

Отдельный вопрос — оконцевание гибкой жилы. В инструкции к зажиму должны быть разрешены нужный тип проводника, его сечение и способ подготовки. Одни соединители допускают гибкую жилу без наконечника, другие предусматривают определённый наконечник. Универсальное правило «ПуГВ всегда обжимают любым НШВИ» ошибочно: важны форма, длина, сечение, инструмент и допустимый диапазон клеммы после оконцевания.

Нельзя уменьшать сечение, отрезая часть проволок ради слишком маленького отверстия. Нельзя и ставить две жилы в одно место, если изготовитель не допускает такое соединение. Момент затяжки берут у аппарата; оценка «потуже» не заменяет установленное значение.

Чтобы описать оба конца перемычки, используйте разбор параметров конкретного соединительного изделия: название бренда не заменяет артикул и разрешённые типы проводников.

Пример: что можно узнать из записи ПуГВ 1×6

Из «1×6» известны одна жила и номинальное сечение 6 мм². Наружный диаметр D берут из документа выбранного изделия или подтверждённых исходных данных. Число 6 нельзя подставить вместо диаметра только потому, что оно стоит после марки.

Условие изгиба помогает оценить место для поворота, но не определяет допустимый ток и номинал защиты. Способ измерения радиуса и допустимую трассу принимают по документации изделия и монтажному решению; схему выше нельзя использовать как шаблон изгиба.

Что проверить перед закупкой и сборкой

1. Переписать полную марку, изготовителя, сечение, исполнение и документ на партию.
2. Сопоставить назначение провода с реальной трассой и воздействиями.
3. Подтвердить сечение расчётом участка и условиями работы защиты.
4. Проверить зажимы обоих аппаратов: тип жилы, наконечники, число проводников и момент затяжки.
5. Проверить место для изгибов, укладки и закрывания щита.
6. Перед вводом выполнить предусмотренные проектом осмотр и испытания. Работы с соединениями проводят при безопасно снятом напряжении.

При приёмке провода смотрят не только на цвет. Нужны читаемая маркировка, документ поставки, целая изоляция и соответствие заказанной позиции. Внешний вид не подтверждает сопротивление жилы или её фактическую площадь; сомнительную продукцию не оправдывают тем, что она «толстая на ощупь».

При составлении заказа сохраняйте полное обозначение провода и раздельный учёт длины трассы, окончаний и запаса. Непроверенный резерв не превращайте в нулевой.
