Расшифровка маркировки

Название провода ПУГНП расшифровывается так:

• П – провод.
• УН – универсальный.
• Г – гибкий.
• П – плоский.

Вы могли заметить, что в обозначении буква Г не на своем месте, ведь буквы УН – обозначают «универсальный. Неизвестно почему так произошло. Но следует сказать о том, что есть монолитный провод ПУНП. Кстати он бывает и в медном и в алюминиевом исполнении, в остальном его технические характеристики подобны ПУГНП.

Площадь поперечного сечения жилы также указывается в маркировке, типа: ПУГНП 2х2.5. Такое обозначение расшифровывается как 2 жилы по 2,5 мм². Фактическое сечение может быть ниже до 30% от номинального. Это связано с тем, что ТУ по которому изготовлен этот провод не регламентирует строгого соответствия по сечению, в нём разрешенная погрешность при изготовлении равняется 30%. Это значит что заявленные 1,5 «квадрата» могут в реальности равняться 1, что на практике представляет большую опасность.

Конструкция

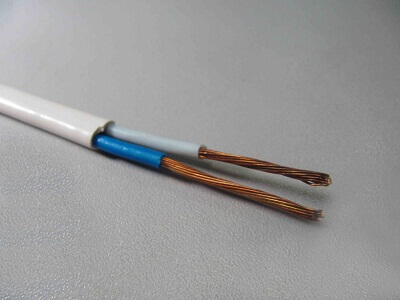

Провод представляет собой две или три гибких многопроволочных жилы, каждая из которых заключена в изоляцию, все жилы покрыты слоем общей изоляции. В ПУГНП синим цветом маркируется нулевой проводник, а в трёхжильной версии – зелено-желтым (полосами) заземляющий. Наружная изоляция белого цвета, что видно на фото ниже. На этом описание внешних параметров заканчивается. Он производится согласно техническим условиям ТУ 3551-001-97568813-2008.

Основные параметры

Технические характеристики провода ПУГНП:

1. Жилы изготовлены из меди, минимум из 7 проволок толщиной от 0,3 мм каждая.
2. Напряжения: 450В постоянного тока, 1000В переменного.
3. Материал изоляции – ПВХ.
4. Рабочая температура в диапазоне от -50°C до +50°C. При длительном нагреве выдерживает до 70°C, а при кратковременном +80°C.
5. Температура монтажа не ниже -15°C, при большем морозе изолирующий слой может повредиться.
6. Тип монтажа – неподвижный.
7. Гибкость: не менее 10 наружных диаметров провода.
8. Влажность окружающей среды до 100% (при t=+35°C).
9. Срок эксплуатации – 15 лет.
10. Сопротивление изоляции 10 МОм.
11. Строительная длина от 100 м.
12. Диапазон сечений жил для двух жильного провода от 0,35 мм² до 6,0 мм², для трёхжильного – от 0,35 мм² до 4,0 мм².

Предлагаем ознакомиться с таблицей веса и наружного диаметра при определенных сечениях провода ПУГНП:

На рынке есть много производителей, которые производят ПУГНП. Стоит отметить, что технические характеристики зависят от ответственности производителя. Среди них можно выделить:

• ОАО «Беларускабель», Мозырь
• ООО «Луки-Кабель», Великие Луки
• ООО «ТД ПромЭл», Орел

Область применения

Провод предназначен для подключения цепей освещения напряжением до 250В ~. Однако технические характеристики позволяют использовать и его для питания силовых цепей, например розеток. Допустимый ток кабеля зависит от его сечения, поэтому следует учесть, что максимальное поперечное сечение жил ПУГНП – до 6 мм². Это надо учесть при расчете токовой нагрузки.

Как уже было сказано, данный проводник запрещен ПУЭ. Причин этому несколько:

1. Производится по устаревшим ТУ с большими допусками по сечению. Кроме того номинальное сечение в одном месте провода не гарантирует то, что по всей его длине оно будет неизменным. Возможно, что в отдельных местах жила будет тоньше.
2. Тонкая изоляция. Слой изоляции ПУГНП на жиле доходит до 0,3 мм в самом плохом случае, слой наружной – до 0,5 мм. Притом, что согласно ПУЭ минимальная толщина изоляции должна быть от 0,4 мм. Это приводит к лёгкой повреждаемости изолирующего слоя. При прокладке это стоит учитывать. Открытая прокладка, прокладка в земле или в воде нежелательна (скорее недопустима). Нужно использовать гофру, кабель-каналы или металлические трубы.
3. Из-за тонкой изоляции возникает повышенная опасность возгорания проводки.

Однако, не смотря на запреты, часто данный проводник используют для временных линий. Для капитального ремонта проводки настоятельно рекомендуем присмотреться к другим кабелям. Чем можно заменить ПУГНП? Для качественной проводки можно использовать кабель ВВГ, ВВГнг или NYM – это его аналоги, которые не запрещенные ПУЭ.
