Как подключить дифавтомат: схемы, N и PE, ошибки монтажа

При подключении дифавтомата фазный и рабочий нулевой проводники защищаемой однофазной линии проходят через один и тот же аппарат. Защитный проводник PE идёт к своей шине и через дифавтомат не проходит. Выходной N этой линии нельзя соединять с PE, с нейтралью до аппарата или с выходными нейтралями других дифавтоматов. А вот сторона подачи питания — сверху или снизу — определяется документацией конкретной модели.

Дифавтомат, или АВДТ, объединяет защиту от сверхтоков и дифференциального тока. Обычный АВДТ не заменяет реле контроля напряжения и УЗИП: защита от перенапряжений должна быть отдельно предусмотрена изготовителем и проектом. Устройство и маркировка разобраны в статье что такое дифавтомат; здесь — схемы цепей, выбор точки подключения и ошибки монтажа.

Монтаж в щите и приёмочные измерения выполняет квалифицированный электрик. До работ отключают все возможные источники, исключают повторную подачу питания и проверяют отсутствие напряжения подходящим указателем. Положение рычага, погасший свет или одна индикаторная отвёртка не доказывают, что все части щита обесточены. Это особенно важно при наличии ИБП, генератора и линий, которые остаются включёнными отдельно.

Сначала определите систему питания и назначение аппарата

Число жил и их цвет сами по себе не определяют систему заземления. Нужно установить, откуда приходят N и PE, нет ли совмещённого PEN и где предусмотрено его разделение. Провод, выполняющий защитную функцию, нельзя превращать в отключаемый рабочий ноль.

Разделение защитного и рабочего проводников до дифференциального аппарата в TN-C-S и неприменимость обычной схемы УЗО на участке TN-C объяснены в руководстве Schneider Electric по TN. Для TT изготовитель отдельно связывает выбор дифференциальной защиты с параметрами заземления. Эти схемы не являются инструкцией по самостоятельному разделению PEN или устройству заземлителя.

Однофазная линия: куда подключаются L, N и PE

На вход аппарата подают фазу и рабочий ноль питающей цепи, с выхода берут фазу и ноль защищаемой линии. Важен полный путь тока: нельзя пропустить через АВДТ только фазу, а ноль нагрузки взять с общей входной шины. Подключение N выполняют именно к обозначенным N выводам; расположение нуля справа или слева не универсально.

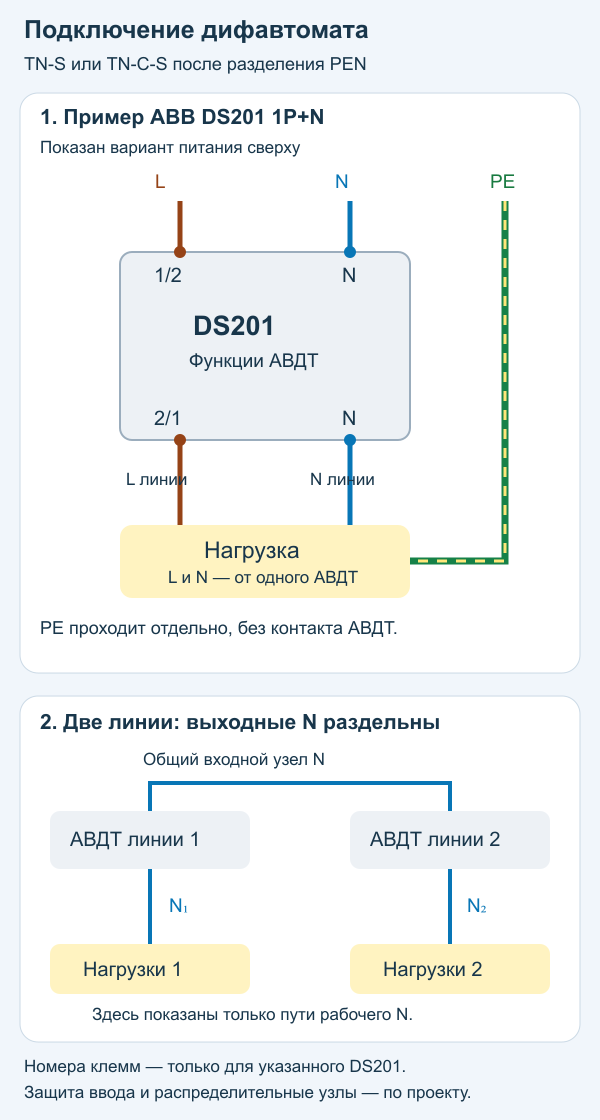

На рисунке выбран конкретный пример: ABB DS201 1P+N из технического документа 9AKK107492A9205, rev. 3. Для него указана возможность питания с верхних или нижних клемм. Здесь изображён только вариант с верхним питанием. На схеме изготовителя фазные выводы обозначены 1/2 и 2/1, нейтральные — N. Это не распиновка для любой модели ABB, IEK или другого производителя.

Если один АВДТ защищает несколько отходящих цепей, после него может быть своя изолированная N-шина этих цепей. Это не ошибка: все их рабочие токи возвращаются через тот же АВДТ. Ошибка — соединить эту шину с нейтралями цепей, проходящих через другой дифференциальный аппарат. Защита каждой отходящей линии от сверхтока при этом должна соответствовать её кабелю; один общий аппарат не всегда решает эту задачу.

Один вводной дифавтомат или отдельные групповые

Один общий АВДТ отключает всю защищаемую им часть установки. Такой вариант требует учитывать нагрузку, допустимый ток питающих проводников, суммарные рабочие утечки и защиту отходящих линий. Номинал нельзя выбирать просто сложением цифр на групповых автоматах или по совету «25 А хватит на четыре линии».

Отдельные АВДТ на группы позволяют разделить розетки, освещение и отдельные приборы. У каждой группы свой путь L и N; PE-проводники могут приходить на общую предусмотренную проектом защитную шину. Такое разделение облегчает поиск неисправности и уменьшает область отключения.

Но обещание «остальные аппараты никогда не сработают» неверно. При наличии вышестоящей защиты нужно согласовать отключение и по дифференциальному току, и по сверхтоку. Разных надписей «30 мА» и «100 мА» недостаточно для гарантии селективности: важны временные характеристики и данные изготовителей. Эти условия разъясняет руководство по координации дифференциальных аппаратов Schneider Electric.

Критерии номинального тока, чувствительности, характеристики B/C и типа дифференциального тока вынесены отдельно: как выбрать дифавтомат. Тип A/AC нельзя путать с характеристикой B/C; выбор зависит в том числе от подключаемого оборудования.

Питание сверху или снизу: проверяем паспорт

Утверждение «вводные жилы обязательно сверху» не является универсальным. В документе ABB DS201 на PDF-страницах 4–5 в строке Supply from указаны обе стороны; схема основных соединений находится на странице 51. Для другого аппарата возможны иные требования, в том числе связанные с электроникой и цепью TEST.

Электрик проверяет полное обозначение изделия, напряжение, число полюсов, маркировку N, обозначения входа/выхода и допустимую сторону питания. Совпадения бренда или внешнего вида недостаточно. Разрешённое нижнее питание также должно быть понятно по документации щита: при обслуживании нельзя полагаться на привычку «сверху всегда ввод».

Параметры зажима тоже различаются. В указанной таблице ABB DS201 приведены момент затяжки 2,8 Н·м и длина зачистки 12 мм. Это паспортный пример, а не значения для всех дифавтоматов. Допустимые сечения, число жил, применение наконечников и соединительной гребёнки сверяют по конкретному зажиму.

Трёхфазная сеть и старая проводка без PE

Для трёхфазной цепи с нейтралью используют аппарат, рассчитанный на соответствующее напряжение и схему L1, L2, L3, N. Все активные проводники защищаемой цепи должны проходить через предусмотренные полюса одного дифференциального устройства, а PE — отдельно. Нейтральный полюс нельзя произвольно заменить фазным.

Четырёхполюсный аппарат не превращается в три независимых однофазных дифавтомата: у него общий механизм отключения. Применение с нагрузкой без нейтрали, питание цепи TEST и возможность использования не всех полюсов проверяются по руководству конкретной серии. Однофазная схема DS201 выше для этого не подходит.

В двухпроводной линии без PE дифференциальный аппарат может обнаружить ток, ушедший по постороннему пути, но не создаёт защитное заземление. При повреждении изоляции металлический корпус может оставаться под напряжением до появления такого пути. Поэтому установка АВДТ не делает старую проводку равноценной исправной системе с PE.

Нельзя брать «землю» с трубы, случайного винта щита или соединять защитный контакт розетки с её рабочим нулём. Сначала специалист определяет систему и состояние проводников, затем составляет решение по реконструкции. Наличие двух проводов не даёт права объявить один из них пригодным PEN и разделить его в любом удобном месте.

Что проверяют при монтаже и вводе в работу

1. Соответствие проекту. Номиналы, отключающую способность, тип дифференциального тока, напряжение, схему N/PE и согласование с другими защитными аппаратами.
2. Безопасное отключение. Все источники питания и возможные обратные подачи; отсутствие напряжения в месте работы подтверждают до касания проводников.
3. Корпус, крепление и соединения. Аппарат без повреждений закрепляют на подходящей рейке, жилы подготавливают и зажимают по инструкции. Изоляция не должна попасть под токоведущий зажим, а оголённая жила — оставаться доступной снаружи.
4. Разделение цепей. Фаза и N каждой нагрузки относятся к своему АВДТ; выходные N разных аппаратов не объединены, связей N–PE после разделения нет. Линии и аппараты подписаны.
5. Приёмочные проверки. До передачи установки в эксплуатацию проверяют защитные цепи, изоляцию и условия отключения подходящими методами и приборами. Только после предусмотренных проверок выполняют пробное включение и проверку TEST по руководству.

TEST проверяет встроенную проверочную цепь и срабатывание аппарата, но не заменяет испытания установки. Успешное нажатие не подтверждает исправность PE, правильный номинал защиты кабеля или состояние всех соединений. Это ограничение объяснено в руководстве BEAMA по УЗО, разделы 1.2 и 7. Периодичность берут из инструкции своего изделия: например, для IEK KARAT АВДТ32ЕМ указана проверка раз в квартал. Этот срок не распространяется автоматически на другие серии.

Ошибки подключения и их последствия

Если аппарат отключается сразу после монтажа, не увеличивают его номинал и не объединяют нейтрали для «проверки». Питание повреждённой или неправильно собранной цепи отключают, а схему и проводку проверяет электрик. Причины дифференциальных отключений подробно разобраны отдельно: почему срабатывает УЗО. У дифавтомата дополнительно возможны отключения от перегрузки и короткого замыкания.

Ответы на вопросы читателей

Откуда брать ноль, если нельзя объединять выходы дифавтоматов?

Входы N аппаратов могут получать питание от предусмотренного общего входного распределительного узла. После каждого АВДТ N идёт только к его нагрузкам или к собственной изолированной N-шине этих нагрузок. Запрет относится к смешиванию разных защищаемых цепей на выходе.

Можно ли поставить один АВДТ перед несколькими автоматами?

Такое построение возможно при расчёте всей схемы: общий АВДТ должен соответствовать питающей линии и нагрузке, групповые автоматы — своим линиям, а все относящиеся к общей дифференциальной защите рабочие токи должны возвращаться через её N. Количество автоматов само по себе не определяет номинал АВДТ.

Куда поставить таймер бойлера?

Схема должна защищать предусмотренную линию и оборудование, включая цепи управления, и обеспечивать их безопасное отключение. Проверяют допустимый ток и тип нагрузки контактов таймера; иногда нужен отдельный контактор. Ни фазный, ни нулевой путь бойлера не должны обходить его дифференциальную защиту. По одним названиям «таймер — дифавтомат — бойлер» выбрать рабочую схему нельзя.

Как оставить холодильник включённым при отключении остальных линий?

Для этого проектируют отдельную неотключаемую вместе с остальными группами линию с собственной защитой и понятной маркировкой. Общая возможность безопасно обесточить установку должна сохраняться. Произвольно заводить новый провод в обход аппарата, который все считают вводным выключателем, нельзя.
