Первая цифра IP относится к предметам, пыли и доступу, вторая — к воде. Высокая цифра сама по себе не делает изделие подходящим для любого места. Разберём код, реальные надписи и границы испытаний.
Степень защиты IP описывает защиту, обеспечиваемую оболочкой: от доступа к опасным частям, твёрдых предметов и вредного проникновения воды. Две позиции после IP читают раздельно. Первая относится к предметам, пыли и доступу, вторая — к воде. IP44 не означает полную герметичность и не разрешает установку в любом влажном месте.
Код встречается на корпусах щитов, розетках, светильниках и других изделиях. Он описывает результат установленной проверки при определённых условиях. Сначала расшифруйте код, затем проверьте точную модель, её рабочее состояние и условия места установки.
Как прочитать две позиции кода IP
X — не ноль. Если характеристику не нормируют в коде, вместо её цифры ставят X. Поэтому IPX4 не равно IP04, а IP2X — IP20. Ноль означает отсутствие соответствующей защиты; X означает, что значение этой характеристики в коде не задано.
Посмотрите, что меняется при замене одной позиции. Все три обозначения ниже — заранее подготовленные примеры, а не подбор изделия по вашим условиям.
IP44: предметы и брызги
Первая четвёрка относится к предметам от 1 мм и защите от доступа испытательной проволокой. Вторая — к брызгам с любого направления. Пыленепроницаемость и мойка струёй этим кодом не заявлены.
IP54: изменилась защита от пыли
Вместо первой четвёрки появилась пятёрка: оболочка пылезащищённая. Ограниченное проникновение пыли допустимо, если оно не нарушает нормальную работу и безопасность. Вторая цифра осталась 4: IP54 не усиливает защиту от воды по сравнению с IP44.
IP65: пыль и струйное испытание
Первая шестёрка означает пыленепроницаемость при установленном испытании, вторая пятёрка — защиту от водяных струй по заданному режиму. Это не подтверждение погружения, стойкости к растворителям или любой мойке высокого давления.
Первая цифра: твёрдые предметы, пыль и доступ
Размеры относятся к стандартизованным испытательным щупам и правилам их применения. Это не разрешённая ширина любой щели. Для первых цифр 1 и 2 сферический щуп-предмет не должен проходить полностью; для 3 и 4 проникновение щупа-предмета не допускается. Защиту от доступа также проверяют установленными щупами, с учётом расстояния до опасных частей.
| Цифра | Предметы и пыль | Доступ к опасным частям |
|---|---|---|
| 0 | Нет защиты | Нет защиты |
| 1 | Предметы диаметром от 50 мм | Стандартизованный щуп, имитирующий тыльную сторону руки |
| 2 | Предметы диаметром от 12,5 мм | Шарнирный испытательный палец |
| 3 | Предметы диаметром от 2,5 мм | Стандартизованный щуп-инструмент |
| 4 | Предметы диаметром от 1,0 мм | Испытательная проволока |
| 5 | Пылезащищённость: проникшая пыль не должна нарушать нормальную работу или безопасность | Испытательная проволока |
| 6 | Пыленепроницаемость: пыль не проникает при установленном испытании | Испытательная проволока |
Для цифры 2 проверка пальцем и проверка предметом — разные проверки: сферический щуп-предмет имеет диаметр 12,5 мм, а шарнирный щуп для доступа имитирует палец. Не проверяйте корпус рукой, отвёрткой или случайным куском провода.
Первая цифра не задаёт ударопрочность. Наличие IP54 или IP65 не сообщает, выдержит ли корпус падение, удар или эксплуатацию в химически агрессивной среде.
Вторая цифра: что именно делают с водой
Нормируется защита от вредного воздействия проникшей воды. Код не всегда означает, что внутри после проверки не окажется ни одной капли. Метод и оценка результата учитывают требования к конкретному виду оборудования.
| Цифра | Воздействие воды | Граница смысла |
|---|---|---|
| 0 | Нет защиты | Водозащита не подтверждается |
| 1 | Вертикальные капли | Не струи и не погружение |
| 2 | Вертикальные капли при наклоне оболочки | До 15° от вертикали в любую сторону |
| 3 | Вода, падающая в виде дождя | Направления до 60° включительно от вертикали |
| 4 | Брызги с любого направления | Не разрешение мыть струёй |
| 5 | Водяные струи с любого направления | Заданы сопло, расход, дистанция и время |
| 6 | Сильные водяные струи | Не обозначение погружения |
| 7 | Временное полное погружение | Стандартизованные условия, а не любая глубина |
| 8 | Длительное погружение | Условия для изделия; более жёсткие, чем для 7 |
| 9 | Горячие струи под высоким давлением | Не длительное глубокое погружение |
Испытания по этой классификации проводят пресной водой. Не переносите их результат автоматически на морскую воду, моющие растворы или другой режим температуры и давления.
Почему IP67 не является заменой IP65 для любой задачи
Струя действует на оболочку иначе, чем погружение. Маркировки только IPX7 или IPX8 сами по себе не подтверждают защиту от струй IPX5, IPX6 или IPX9. Для нескольких воздействий проверяют соответствующие подтверждения и, при необходимости, двойное или тройное кодирование.
IPX5: определённая струя
У режима IPX5 нормированы внутренний диаметр сопла 6,3 мм, расход 12,5 л/мин с допуском ±5% и расстояние до оболочки 2,5–3 м. Давление регулируют для получения нужного расхода. Продолжительность — 1 минута на 1 м² обрызгиваемой поверхности, но не менее 3 минут; струёй воздействуют со всех сторон.
В стандарте также задано раскрытие струи: круг диаметром 40 мм на расстоянии 2,5 м от сопла. Поэтому бытовое описание «слабая струя» не заменяет условия испытания и не позволяет оценить подходящий режим мойки.
IPX7: положение оболочки имеет значение
В этом фиксированном примере высота оболочки — 400 мм. Для оболочки высотой менее 850 мм её нижняя точка при испытании находится на глубине 1000 мм. Отсюда верхняя точка в примере — на глубине 600 мм. Для оболочки высотой 850 мм и больше правило другое: верхняя точка находится на глубине 150 мм.
Продолжительность испытания — 30 минут. Полное погружение выполняют в рабочем положении, указанном изготовителем. Стандарт также ограничивает разницу температур воды и оборудования 5 °C, с оговорёнными исключениями для испытаний конкретных изделий. Краткая фраза «IP67 — это метр воды» скрывает существенные условия.
Нужны оба воздействия — ищите оба подтверждения
IPX5/IPX7 означает, что подтверждены и режим водяных струй, и временное погружение. Нельзя получить такой вывод только из большей цифры 7. Аналогично у IP68 нужно прочитать условия длительного погружения конкретного изделия: универсальные глубина и время в двух цифрах не зашифрованы.
Показаны условия лабораторной проверки, чтобы объяснить маркировку. Это не порядок самостоятельного испытания: не обливайте включённое оборудование и не погружайте его в воду ради проверки IP.
Что означают буквы после цифр
Дополнительные A, B, C, D уточняют защиту от доступа: тыльной стороной руки, пальцем, инструментом и проволокой соответственно. Речь о стандартных щупах. Такие буквы используют, когда фактическая защита от доступа выше указанной первой цифрой либо когда первую цифру заменили X и обозначают только защиту от доступа.
Вспомогательная H относится к высоковольтным аппаратам. M и S показывают, находились ли движущиеся части оборудования в движении или в покое при испытании водой. Они не обозначают переносной и стационарный монтаж. Букву W в рассматриваемом ГОСТ 14254 не используют; она не является универсальной отметкой «можно на улицу».
Проверяйте состояние крышки и точную модель

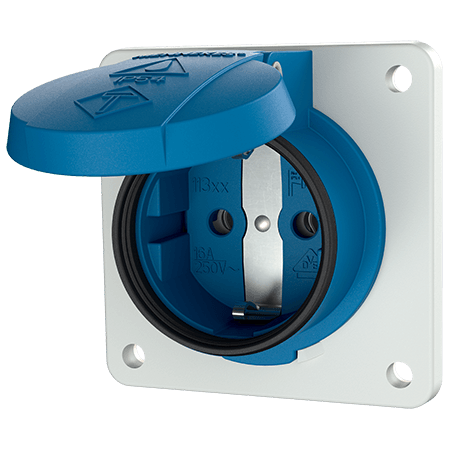

Полный артикул и инструкция важнее сходства корпусов. У розетки могут различаться условия с закрытой крышкой и с присоединённой вилкой; у корпуса щита — условия положения дверцы и комплектации вводов. Нельзя автоматически переносить IP отдельной детали на соединение с любой ответной частью.
Если выбираете розетку, отдельно проверьте назначение защитного контакта, шторок, крышки и IP. Эти признаки выполняют разные функции. Крышка не доказывает наличие шторок, а код оболочки не подтверждает исправность защитного проводника или правильность защиты линии.
Почему для улицы или ванной недостаточно одного IP
«Ванная», «улица» или «склад» — слишком общие исходные данные. Нужны точное место и зона размещения, способ попадания воды, запылённость, способ уборки и требования к данному виду оборудования. IP44 не является универсальным допуском для любой точки ванной, IP54 — для любой наружной установки, а IP65 — для любой мойки.
Температура, солнечное облучение, коррозионная среда, конденсат, обледенение и механические воздействия проверяются отдельно. Повышение IP не заменяет температурный диапазон изделия и не устраняет причину образования конденсата. Код также не назначает номинал автомата или сечение кабеля.
У готового щита проверяют всю оболочку
Дверца, уплотнение, вводы, заглушки и установленные на панели элементы становятся частью итоговой конструкции. После сверления отверстий, смены вводов или установки прибора нельзя без проверки перенести код пустого корпуса на готовый щит.
Зафиксируйте, какие элементы изменены, какими документами подтверждена совместимость и для какого положения дверцы и способов монтажа заявлена защита. Если изготовитель указывает разные степени для разных положений, применяют условия именно вашего исполнения. Повреждённое уплотнение не становится исправным от наличия таблички IP.
